Review – ASUS MAXIMUS VII FORMULA

Introducción

¡Hola amigos de ModdingMX! Hoy les vamos hablar de la tarjeta madre ASUS MAXIMUS VII FORMULA y cómo este producto es capaz de distinguirse muy por encima de los demás en el mercado contando un con chipset de referencia como lo es el Z97 de la serie 9 de Intel. Como es lógico cada fabricante tiene la posibilidad, si así lo desea, de dotar sus productos con mejores características y convertirlo así en una de las mejores opciones en el mercado, sobre todo cuando la competencia es grande en el sector y más específicamente en este caso orientado al gaming.

La tarjeta madre MAXIMUS VII FORMULA cuenta con tecnologías únicas que permitirán a los gamers obtener una ventaja por encima de sus adversarios, ésto se ha hecho característico en la linea ROG (Republic Of Gamers) de ASUS aunque es por medio de estas tecnologías incorporadas que el precio del producto se eleva considerablemente, aunque ya es decisión del comprador sacar un balance y después de analizar las tecnologías y de esta forma ver si ésta es la mejor opción de compra.

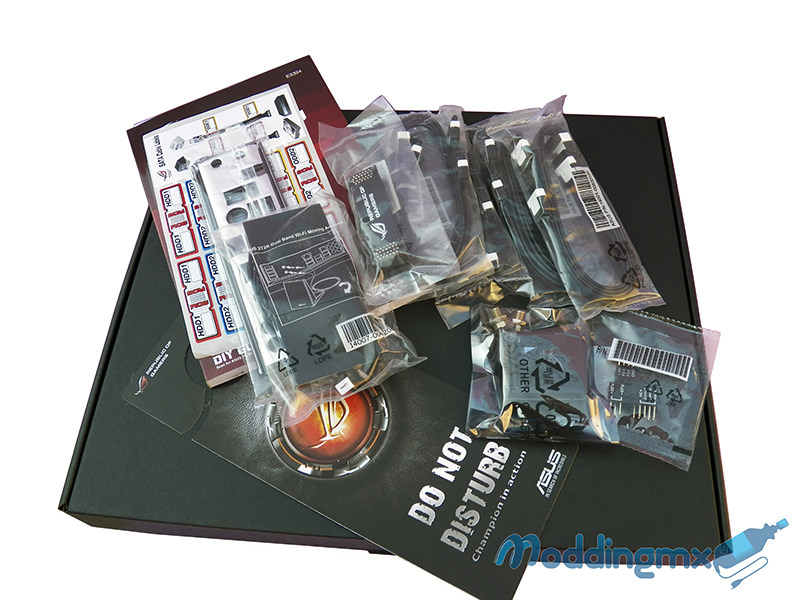

Con frecuencia en las tarjetas madre de alto rendimiento encontramos un gran número de accesorios que nos ayudarán a la instalación de nuestro equipo de computo así como aditamentos que aprovechan las tecnología incorporadas, es por ello que en la MAXIMUS VII FORMULA tenemos:

• Manual de Usuario
• I/O Shield
• 8 Cables SATA 6Gb/s
• ASUS 2T2R dual band Wi-Fi (Antenas)
• Puente SLI
• Q-connector(s)
• Etiquetas ROG para cables
• mPCIe Combo III WiFi + Bluetooth
• Colgante de puerta ROG

Especificaciones

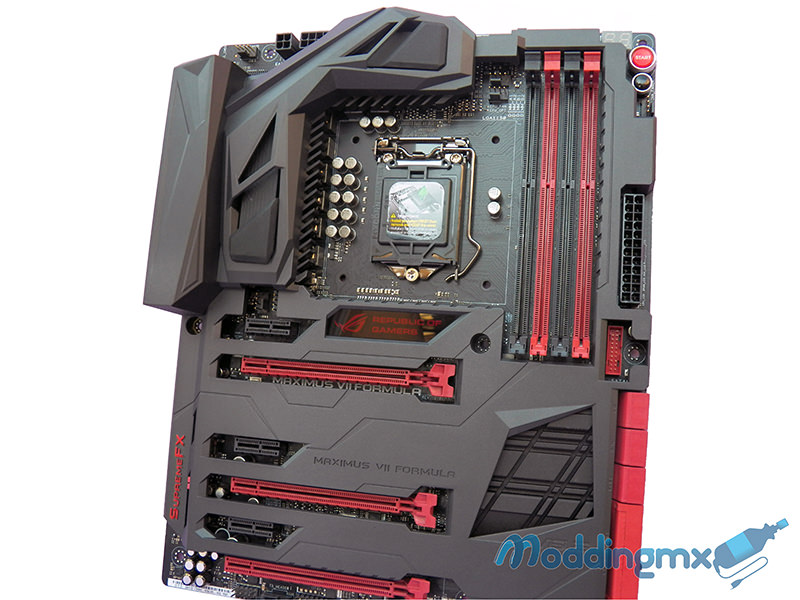

A detalle

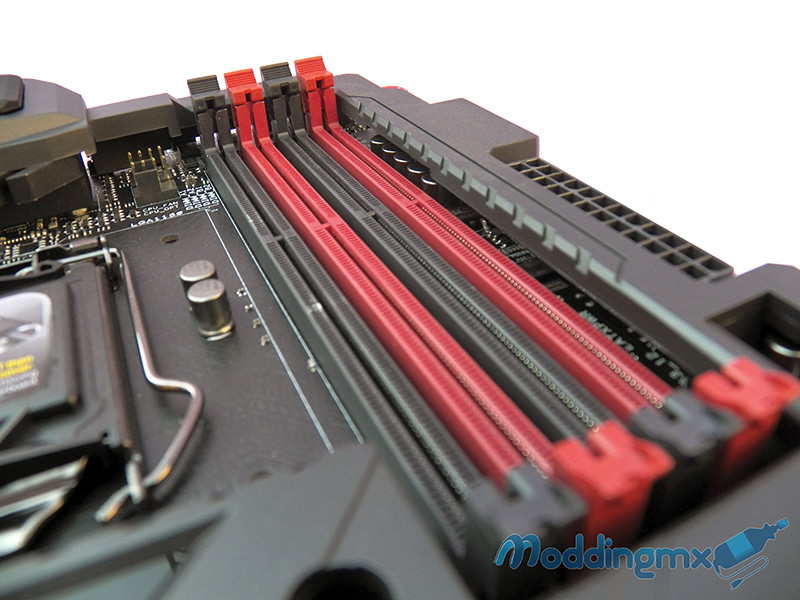

Para la instalación de memoria RAM se disponen de 4 slots DDR3 con lo cual se podría contar con un máximo de 32GB funcionando en arquitectura Dual Channel y con soporte para Extreme Memory Profile (XMP), las frecuencias permitidas son variadas aunque la mayoría de ellas es mediante overclock:

• DDR3 3300(O.C.) MHz
• DDR33200(O.C.) MHz
• DDR3 3100(O.C.) MHz
• DDR3 3000(O.C.) MHz
• DDR3 2933(O.C.) MHz
• DDR3 2800(O.C.) MHz
• DDR3 2666(O.C.) MHz
• DDR3 2400(O.C.) MHz
• DDR3 2133(O.C.) MHz
• DDR3 2000(O.C.) MHz
• DDR3 1866(O.C.) MHz
• DDR3 1600 MHz
• DDR3 1333 MHz

Los puertos de expansión en una maquina orientada al gaming son muy importantes, por ello se cuenta con un 2 puertos PCI Express 3.0 (PCIEX16 o Dual PCIEX8) se agregó un PCI Express 2.0 (PCIEX4) extra, además se incorporó 3 PCI Express x1 y finalmente un mini-PCIe 2.0 x1 por medio del mPCIe Combo III (Incluido). Para arreglos multiGPU se tiene soporte para NVIDIA Quad-GPU SLI y AMD 3-Way CrossFireX.

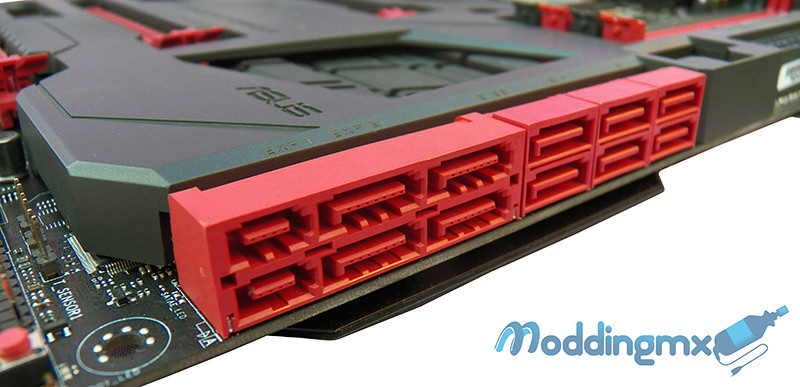

El sistema de almacenamiento es robusto y con bastante conectores para tener gran cantidad de almacenaje por medio de conectores SATA 6Gb/s así como 2 conectores SATA Express y uno más M.2 Socket 3.

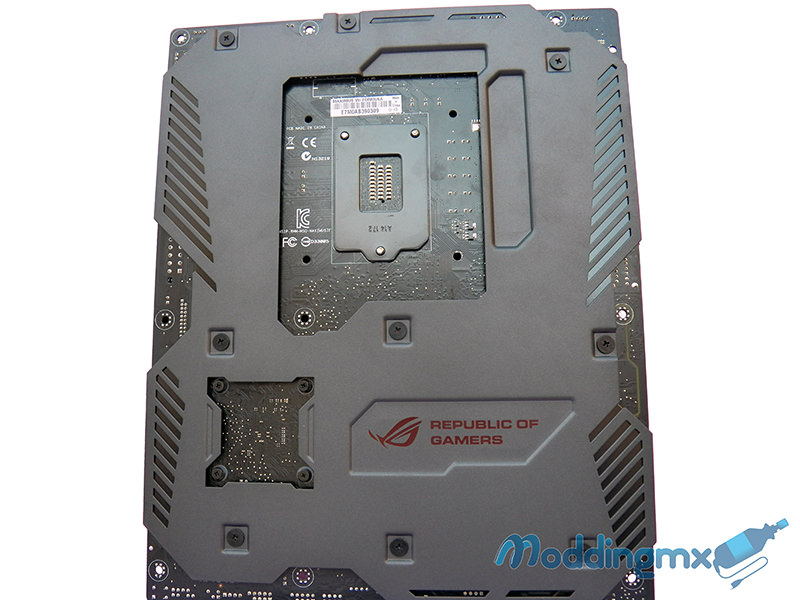

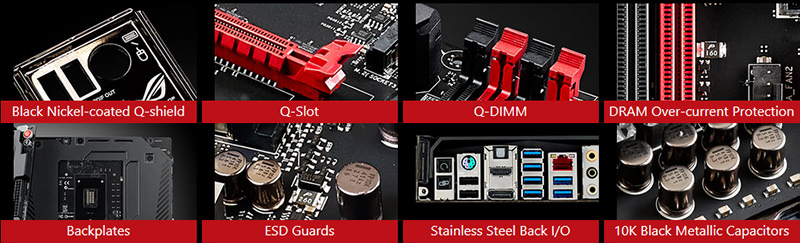

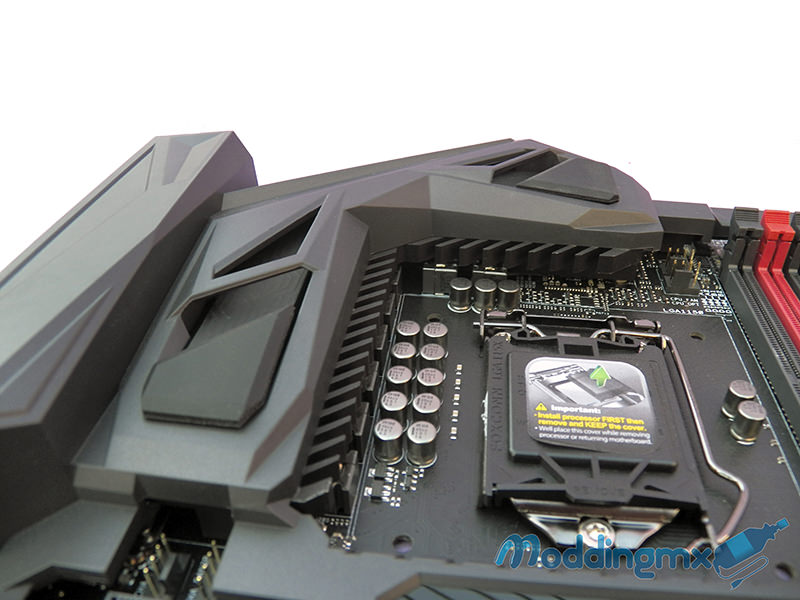

ASUS para la MAXIMUS VII FORMULA dividió las tecnologías en un aglomerado de puntos que ayudan aumentar el desempeño del equipo así como garantizar la calidad y en el caso de protección tenemos el ROG Armor, muy similar al TUF Armor que ayuda en el aspecto físico de la tarjeta madre ya que gracias a la protección plástica en la parte frontal se evita que el calor generado por las tarjetas gráficas sea transferido a los componentes mientras que en la parte posterior contamos con una placa de metal que evita la deformación en toda la tarjeta madre, además cuenta con protección térmica para cuidar los componentes internos.

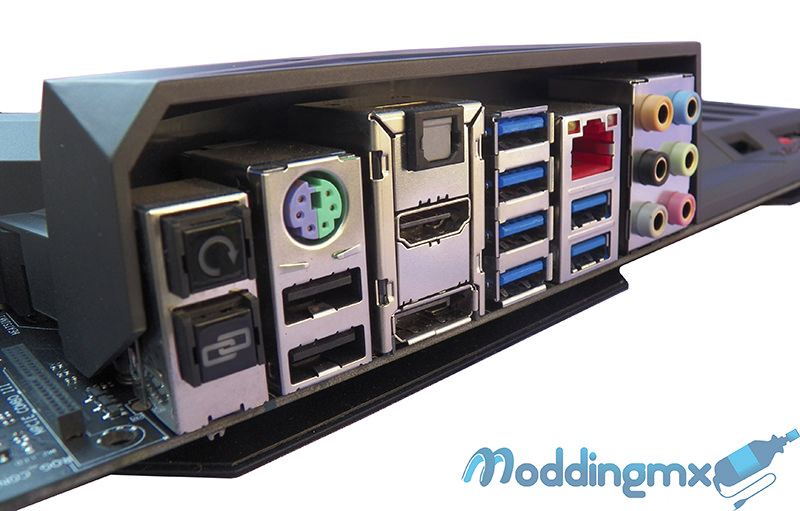

Aunque la protección no solamente es en el aspecto físico también en la calidad de componentes añadiendo componentes con una vida útil mayor al de referencia, protección para descargaras electrostáticas y un mejor manejo de los conectores del panel trasero dejando el espacio necesario para evitar el desgaste.

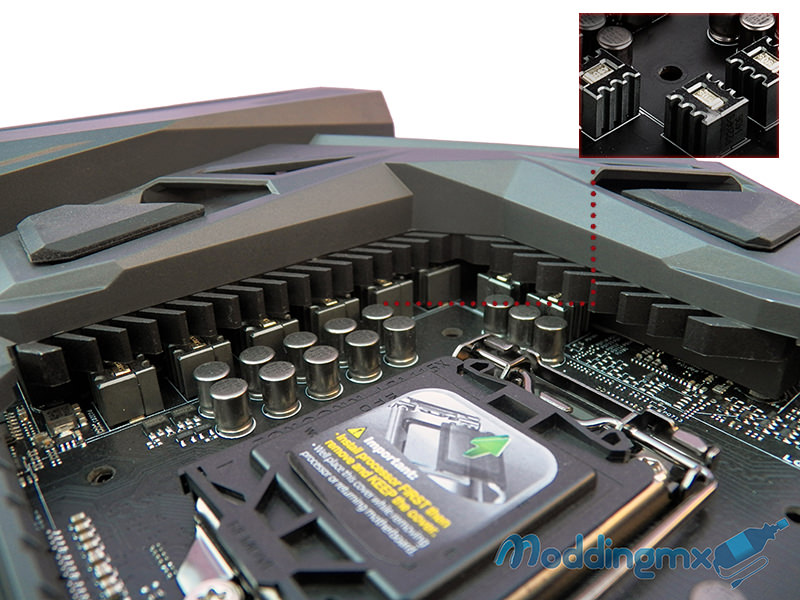

La arquitectura en el sistema de alimentación energética es una parte vital de cualquier tarjeta madre y cobra aun mayor importancia cuando se orienta al gaming u overclock, es por ello que ASUS incorpora un sistema completamente digital por medio de Extreme Engine Digi+ III, inicialmente se dispone de una nueva generación de MOSFETs los cuales son 50% más pequeños pero hasta un 90% más eficientes así como capacitores negros japoneses que tienen una vida útil 5 veces mayor que los de referencia como también un 20% mayor de tolerancia para temperaturas extremas, finalmente se agregó Chokes BlackWing de 60A que son 5ºC más frescos con una mejor conductividad lo que se traduce en una menor perdida de energía.

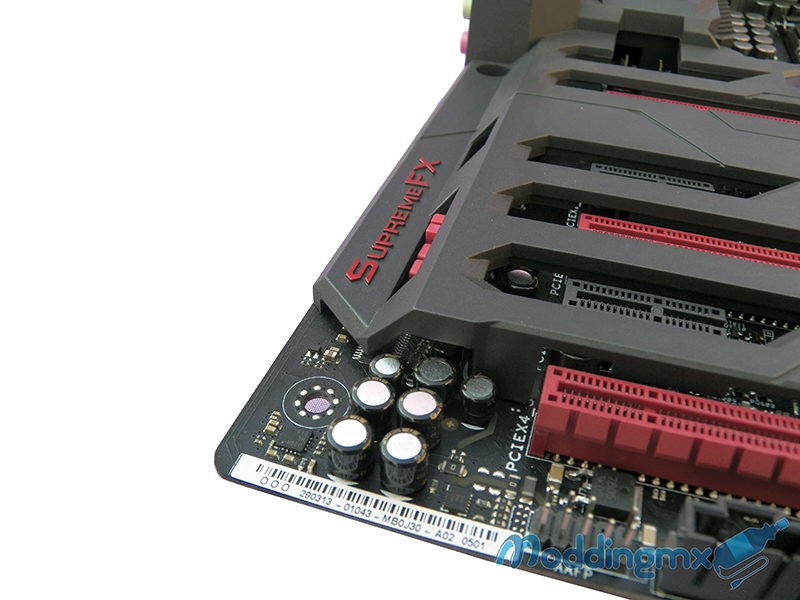

El audio para un sistema orientado al gaming es fundamental y ahora con SupremeFX Formula 2o14 se cuenta con un sistema comparable con una tarjeta de sonido dedicada. Primeramente la parte del audio ha sido separada del resto de los componentes con lo cual se evita la interferencia y por consecuencia la disminución en la calidad del sonido, además de una conjunto de chips que garantizarán la calidad del audio:

• Texas Instruments LM4562 – Ayuda aumentar el detalle del sonido en los auriculares.

• Sonic SenseAmp – Detecta la impedancia en los auriculares ajustando automáticamente el amplificador para una calibración perfecta en el audio.
• ELNA capacitors
• Cirrus Logic CS4398 DAC
• Sonic SoundStage – Configuración para el tipo de juego en tiempo real por medio del botón en la tarjeta madre mostrando en el DebugPanel (FPS (01), Carreras (02), Peleas (03) Deportes (04)).

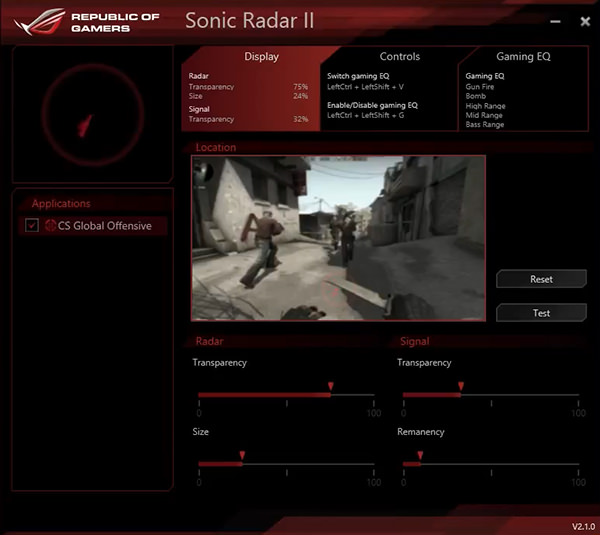

Sonic Radar II

Con Sonic Radar II se tiene una mayor ventaja en los juegos shooters de primera persona (FPS) debido a que nos mostrara de forma gráfica el origen del sonido previniendo así los ataques enemigos por los flancos así como la parte posterior.

El uso de sistemas de enfriamiento liquido personalizados ha aumentado considerablemente, ésto en gran medida por la disponibilidad de componentes que anteriormente era muy complicado conseguir, por lo cual ahora podemos tener mas frescos los componentes y no solamente enfriar el CPU sino hacer un loop completo pasando por CPU, GPU, Memorias y MOSFETs.

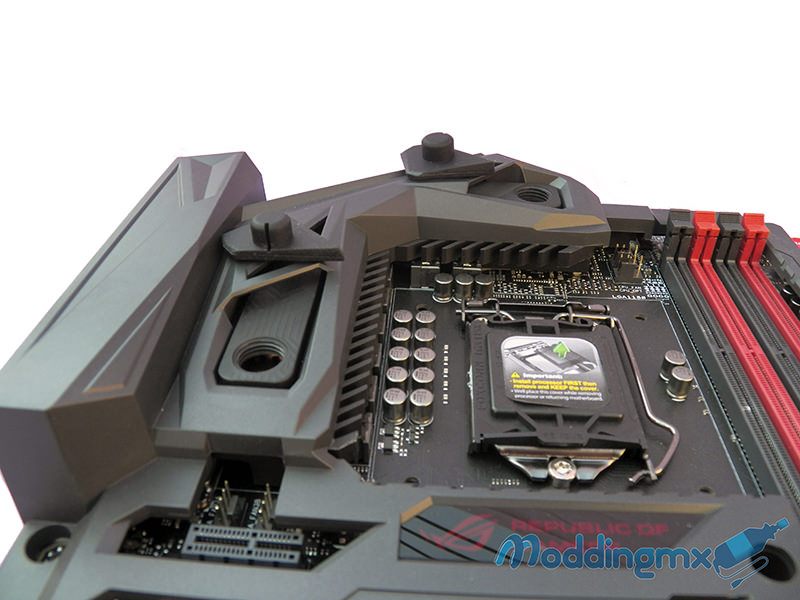

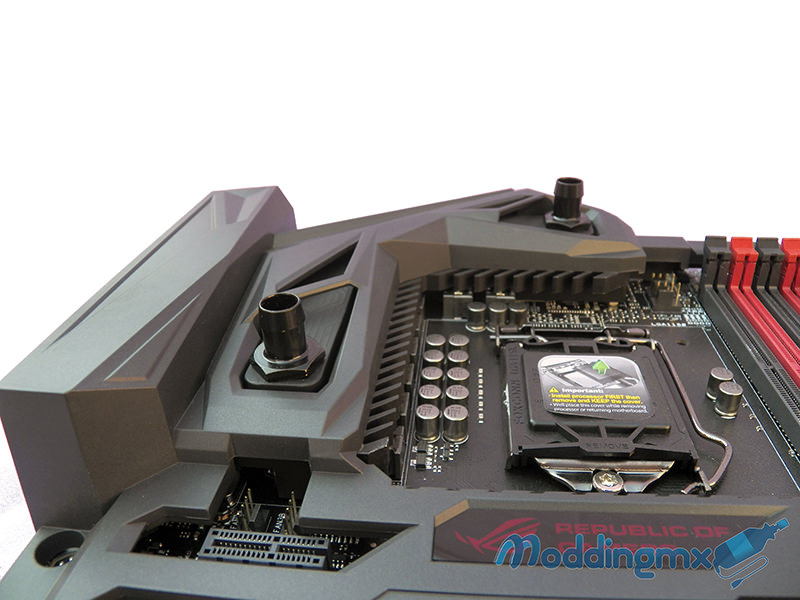

Para mejorar el sistema de enfriamiento se ha añadido CrossChill Copper, es decir, se ha diseñado un canal de cobre directamente sobre los MOSFETs de nuestra tarjeta, así podremos ampliar el sistema de enfriamiento liquido sin gastar en componentes extras, sólo basta colocar cualquier fitting G1/4″ y comenzar a ver los beneficios en nuestro sistema.

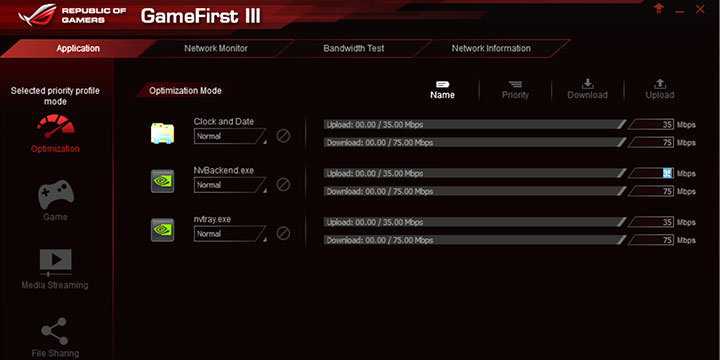

El sistema de conexión de red esta basado en un chip Intel por lo cual, en combinación con su procesador, permite bajar la carga del CPU gracias a la administración que hace de los paquetes que entran y salen por la red reduciendo significativamente el tiempo de trabajo y mejorando la velocidad en los juegos online, además se añadió protección contra descargas electrostáticas del conector de Ethernet por medio de LANGuard y para aquellos que quieran llevar un mejor control del tráfico en la red se incluye el software GameFirst en su versión más nueva con la cual podremos priorizar tareas y mejorar el consumo de red en cualquier aplicación.

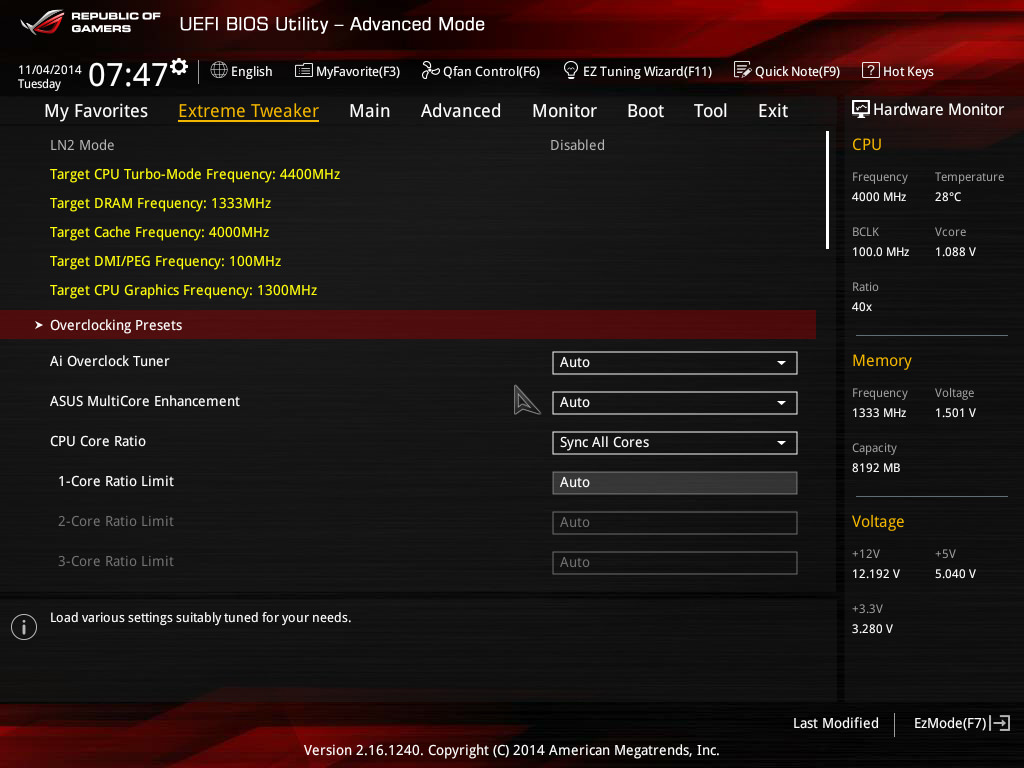

En el UEFI BIOS tenemos una nueva interfaz más intuitiva que permite a los usuarios nuevos, así como los experimentados, poder configurar todos los parámetros de su equipo tanto para ajustes básicos como la realización de overclock, además se mantienen los 2 tipos de modalidades (EZ Mode, Advanced Mode) para hacer aun más sencilla la navegación.

Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Equipo de pruebas

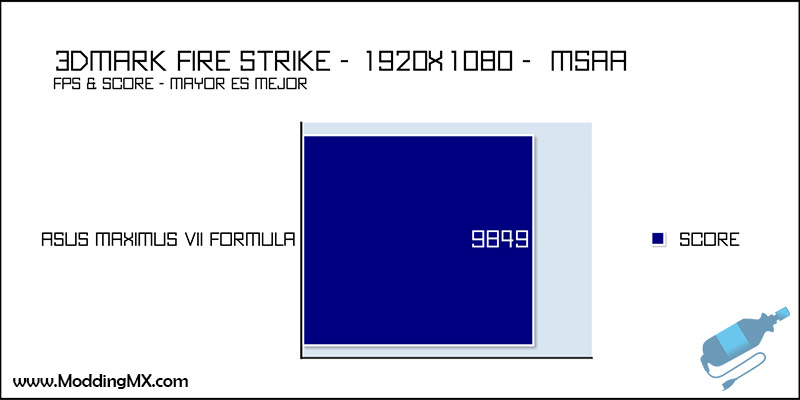

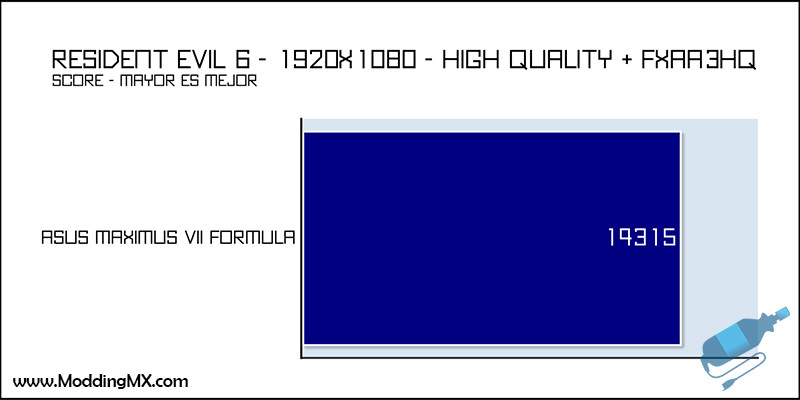

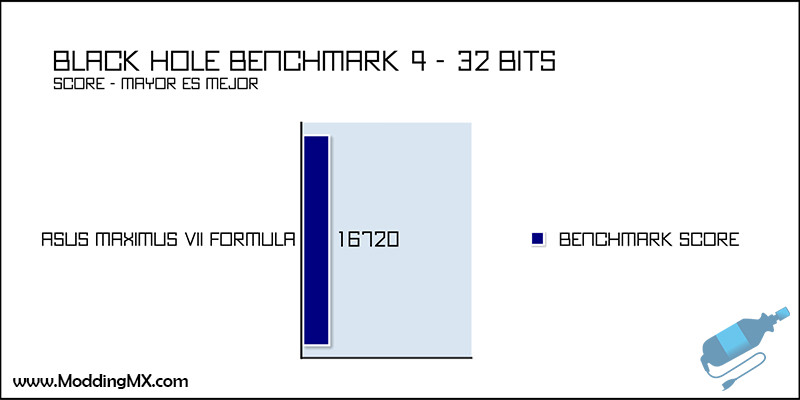

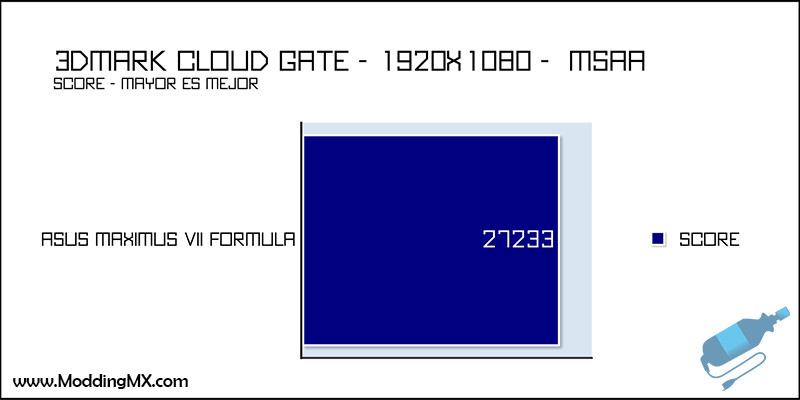

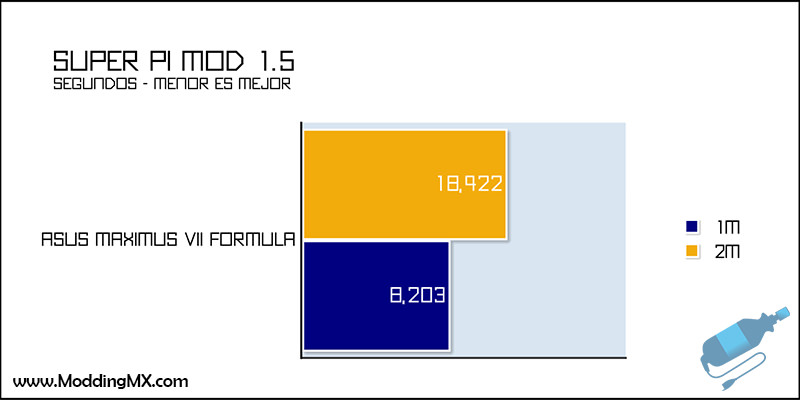

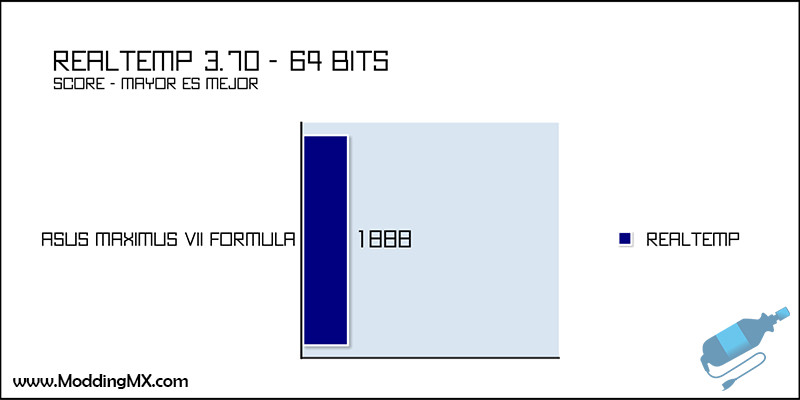

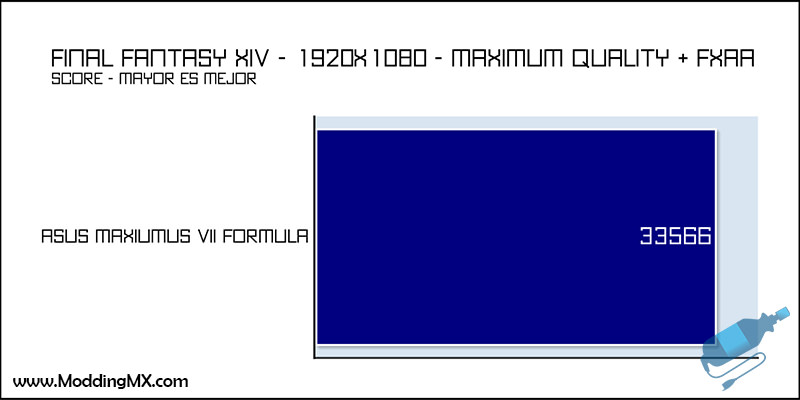

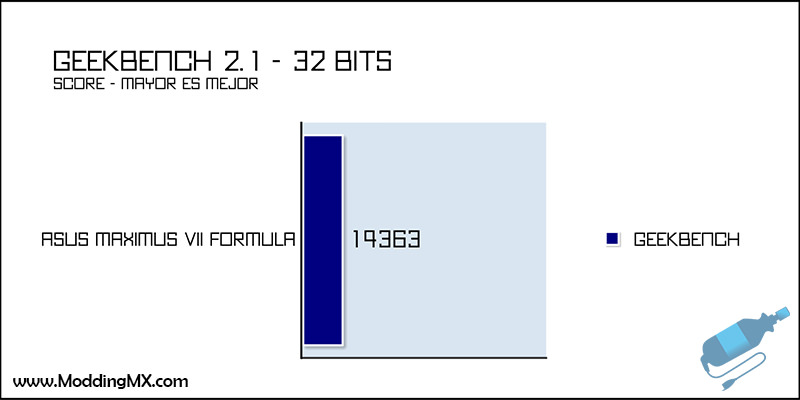

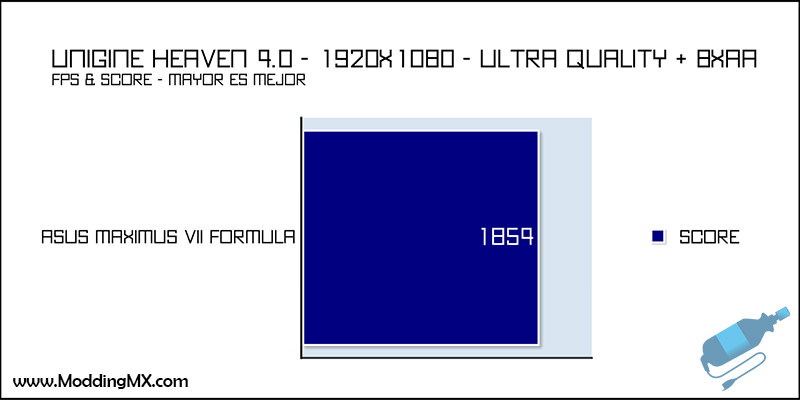

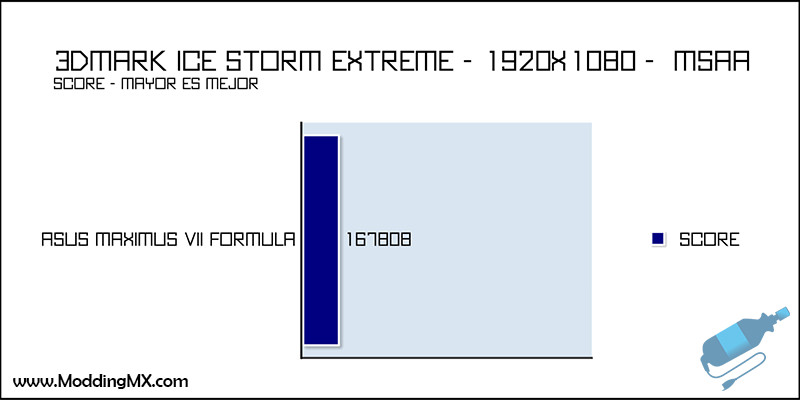

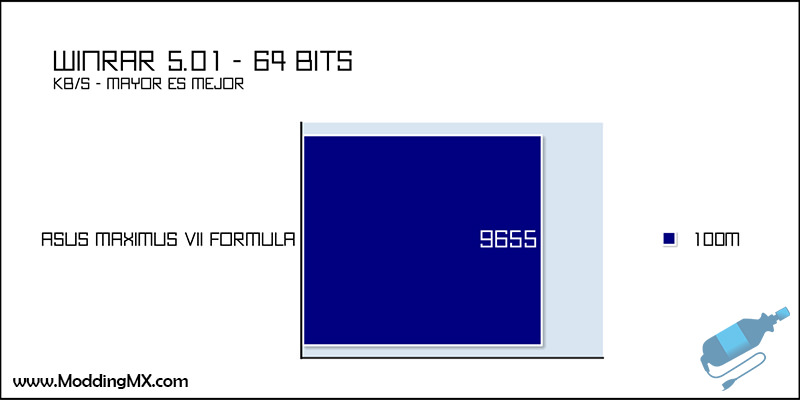

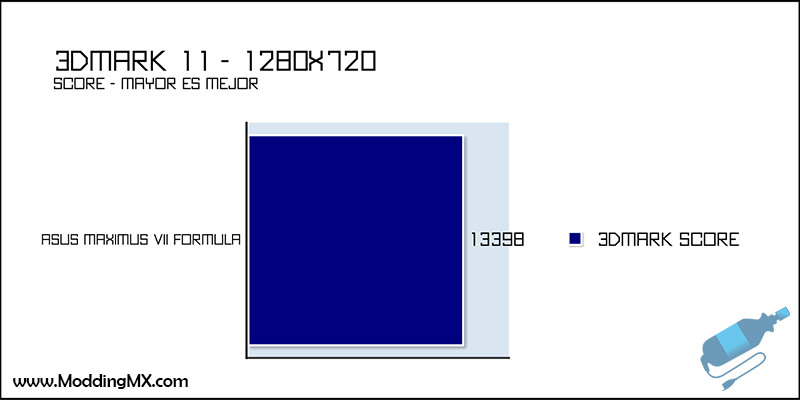

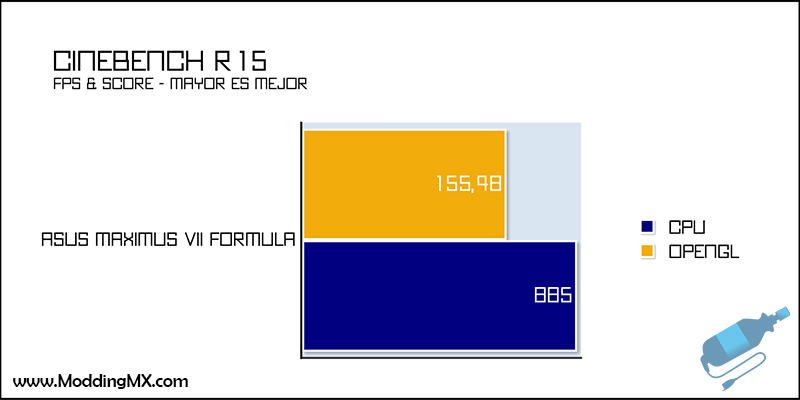

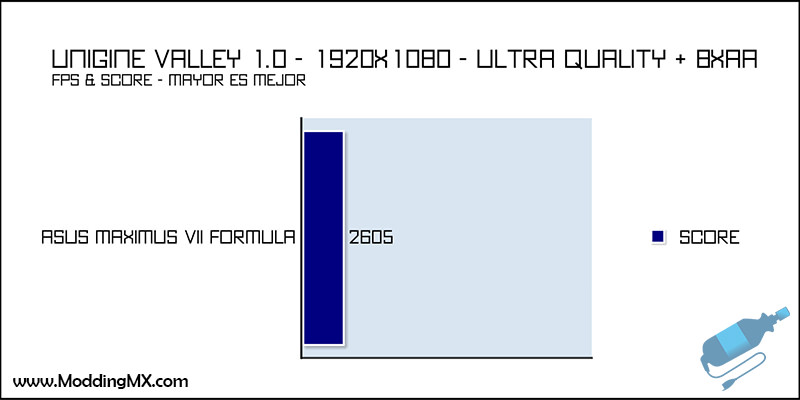

Resultados – Pruebas Sintéticas

Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como una demostración del rendimiento que se puede esperar de esta tarjeta madre.

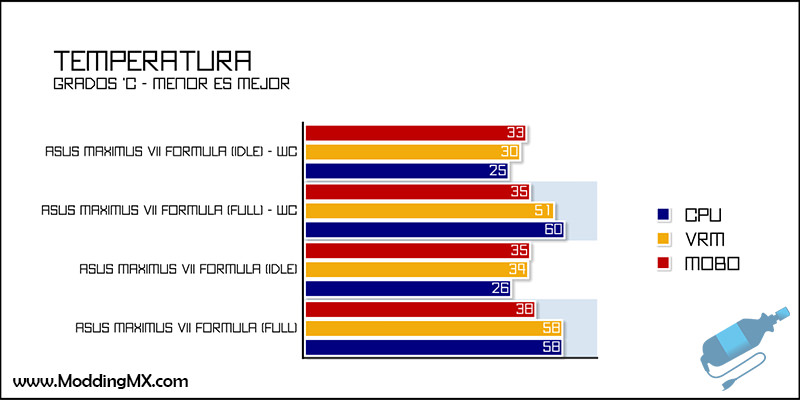

Resultados – Temperatura

Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

Para un gamer adquirir una tarjeta madre se vuelve tan importante como la compra de un GPU, es por ello que es necesario ver que tipo de producto ofrece esas tecnologías únicas que le darán ventaja sobre sus adversarios, en el caso de la ASUS MAXIMUS VII FORMULA encontramos características en los cuatro pilares principales que todo gamer busca (Audio, Red, Rendimiento y Enfriamiento).

Las tecnologías incorporadas elevan el costo del producto pero lo justifica cuando se analiza a detalle y se observa la calidad cuando es sometido a las pruebas de rendimiento o cuando en comparación con sus competidores observamos características que ayudarán a alargar la vida útil de nuestra inversión.

Como conclusión final debemos destacar el nivel de detalle incorporado para ofrecer un audio de calidad aún si conectamos auriculares y si a ésto le añadimos el software como Sonic Radar tenemos un sistema unificado encargado de ofrecer la mejor experiencia de juego.

El cuidado de los componentes es vital y con las protecciones contra descargas electrostáticas aseguran que nuestros componentes se mantendrán a salvo, mientras que para evitar el calentamiento contaremos con ROG Armor y su sistema de enfriamiento híbrido que nos permitirá enfriar con un sistema de enfriamiento liquido sin tener que adquirir componentes extras, es por medio de este aglomerado de tecnologías que creemos que el costo de la tarjeta se ve justificado y se hace acreedor a nuestra distinción mas alta, ModdingMX Gold.
