Review – Gigabyte H97-GAMING 3

¡Hola amigos de ModdingMX! En esta ocasión les presentaremos el review de la tarjeta madre Gigabyte H97-GAMING 3, un producto soportado por el chipset H97 pero que nos ofrece prestaciones que cualquier gamer busca en su computadora, hablaremos sobre las tecnologías incorporadas así como con tan solo una inversión apenas significativa podremos montar una plataforma para juegos de última generación.

A pesar de usar el chipset básico de la serie 9 de Intel, la H97-GAMING 3 mantiene el legado de la linea G1 incorporando entre los componentes sus características Gaming:

• G1 Audio
• G1 Networking
• G1 Performance
• G1 Looks

Empaque y Accesorios

Manteniendo ahora los nuevos colores característicos de la linea G1 GAMING, la H97-GAMING 3 tiene un diseño basado en los colores negro y rojo con el logotipo insignia en la parte central, mientras que el logotipo de Gigabyte se ubica por la parte superior, finalmente en la parte baja del empaque encontramos el modelo de la tarjeta madre así como el chipset y tipo de socket incorporado.

La parte posterior del empaque detalla las tecnologías de G1 GAMING y nos muestra una imagen real del producto donde se indican los principales componentes internos así como los conectores disponibles, se complementa la información con una vista del panel trasero y una tabla con las especificaciones del producto.

El empaque cuenta en 3 de sus laterales con información básica del producto donde lo único a mencionar es el modelo de la tarjeta madre como también la insignia de G1 GAMING.

Uno de los laterales difiere del resto y nos muestra una lista con las características y beneficios que encontraremos al adquirir este producto, este listado se encuentra en diferentes idiomas incluido entre ellos el español.

En el interior ubicamos a primer instancia los accesorios que se han incluido y debajo de éstos la tarjeta madre dentro de su bolsa antiestática.

La tarjeta madre mantiene los mismos colores que el empaque luciendo de mayor manera los disipadores en color rojo, también notamos que la H97-GAMING 3 viene en un factor de forma ATX a diferencia de la Gigabyte H97M-D3H revisada anteriormente.

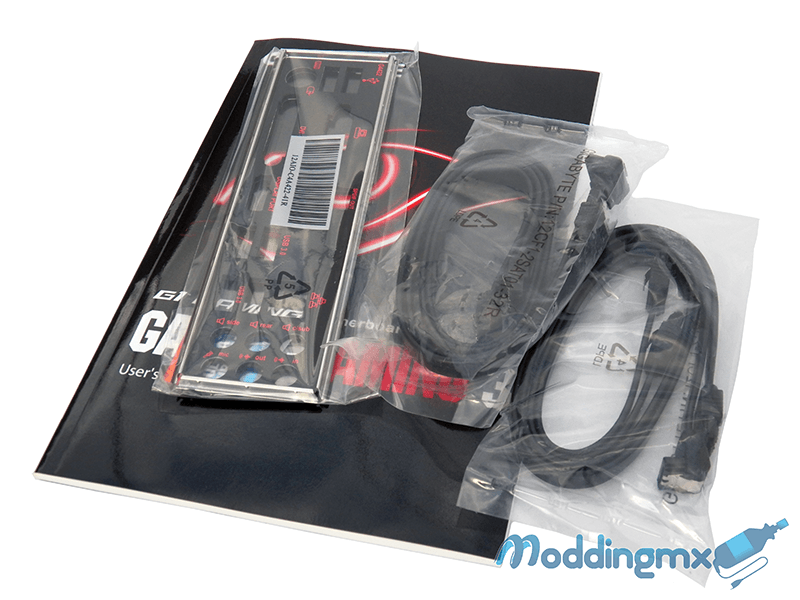

El contenido del empaque finaliza con los accesorios incorporados ya que para la H97-GAMING 3 contaremos con:

• Manual de Usuario
• DVD de controladores
• 4x Cables SATA
• Calcomanias G1 GAMING

Especificaciones

A detalle

El chipset H97, siendo una versión recortada del Z97, podría mal interpretarse como no orientada a los gamers o con características muy limitadas sobre todo por la diferencia de precio que pudiera existir entre las tarjetas madre de uno y otro chipset, sin embargo, los fabricantes son los encargados de hacer que la diferencia no sea tan grande y como es el caso de nuestra revisión, ofrecer un producto con enfoque gamer en una tarjeta madre tan accesible.

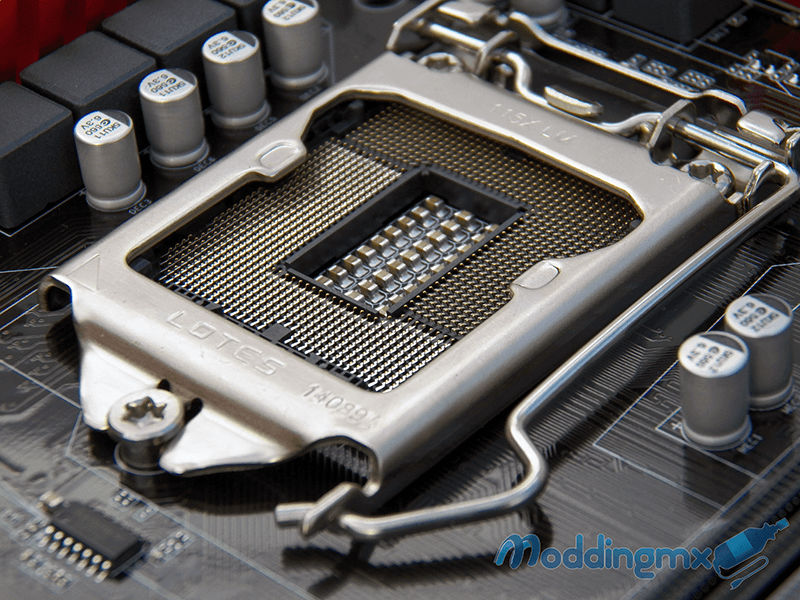

Para obtener el mejor rendimiento comenzaremos con nuestro socket, donde se pueden utilizar los procesadores Intel compatibles con el socket 1150, el cual además ha sido provisto de la tecnología Gold Plated CPU, es decir, nuestros pines están chapados en oro mejorando el contacto y con ello la transferencia de datos así como alargando la vida útil del mismo.

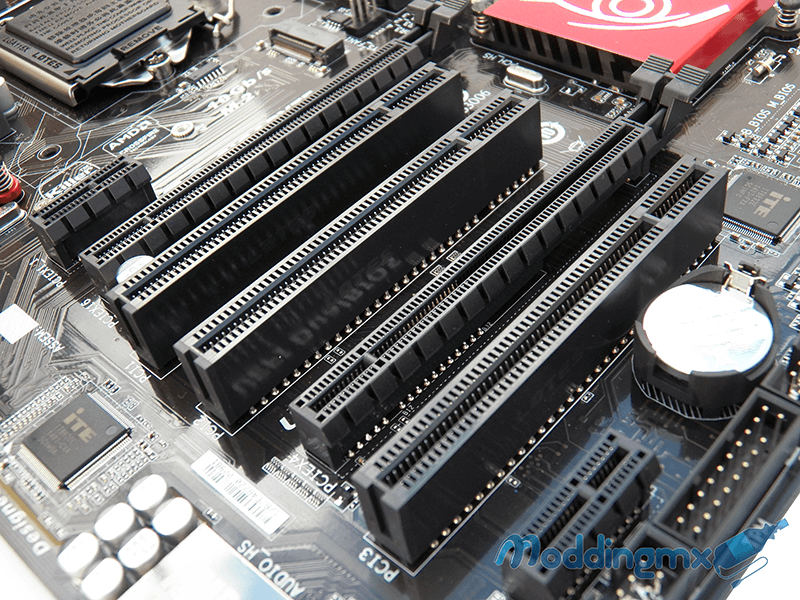

Una tarjeta madre con orientación gamer debe contar con soporte Multi-GPU, en este caso podremos montar hasta 2 tarjetas de vídeo con soporte para 2-Way AMD CrossFire, gracias al PCI Express 3.0 (PCIEX16) y al PCI Express 2.0 (PCIEX4).

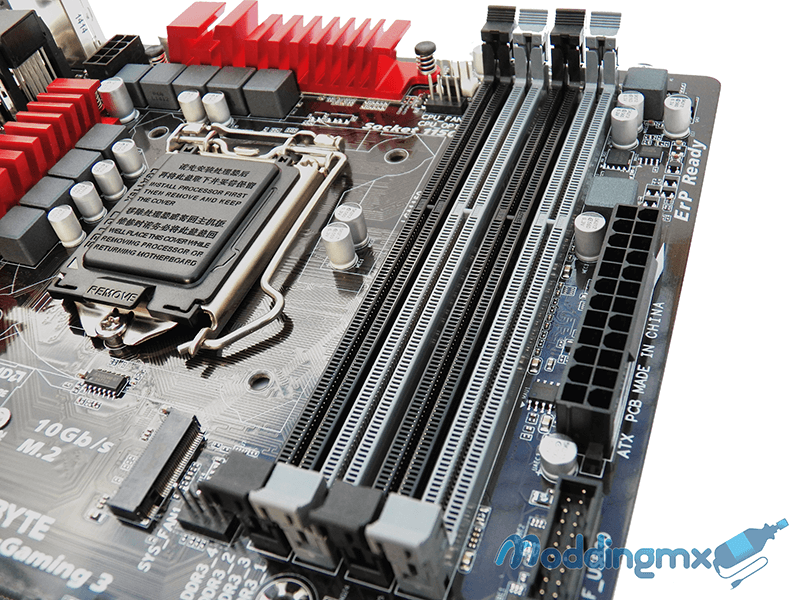

Ya con procesador y video pasamos a la memoria RAM dentro del sistema, donde se puede contar con hasta un máximo de 32GB gracias a sus 4 slost DDR3 con soporte para Extreme Memory Profile (XMP) en arquitectura DualChannel, las frecuencias compatibles en el sistema son  de 1600MHz y 1333MHz.

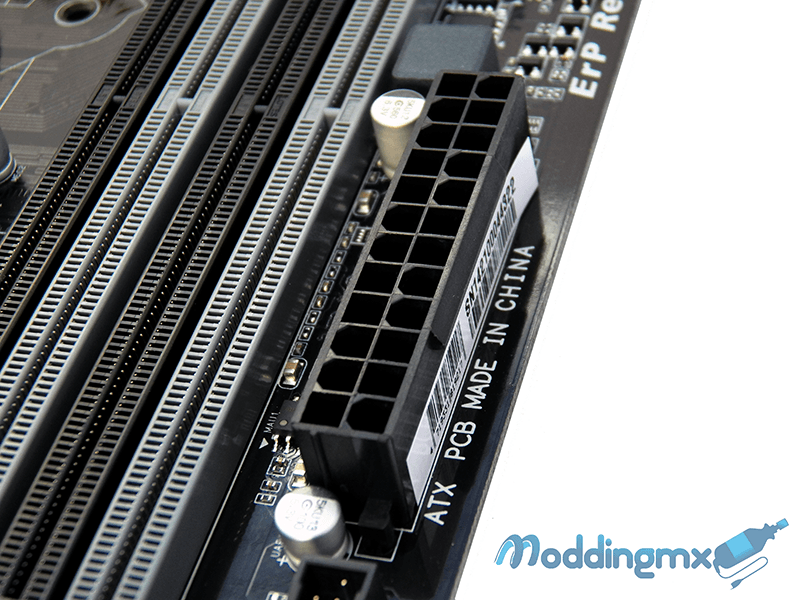

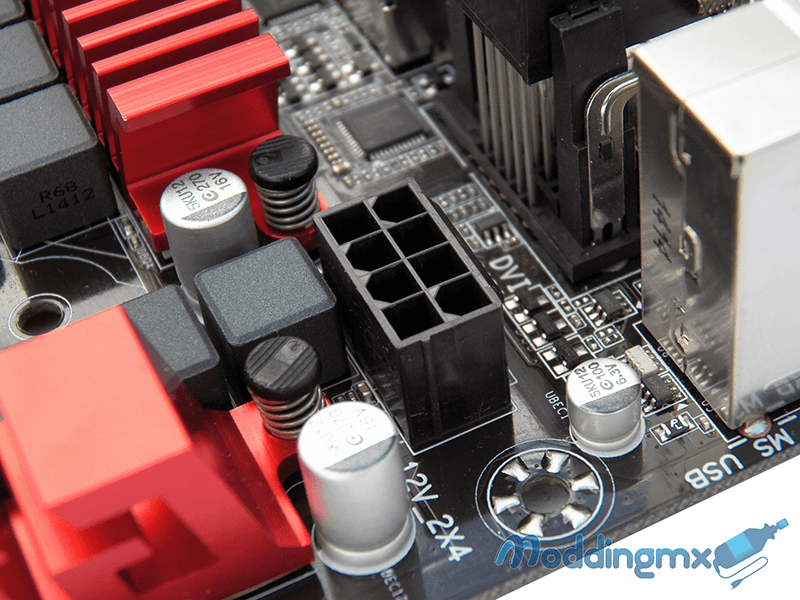

Para la alimentación energética del sistema utilizaremos un conector ATX de 24 pines siendo auxiliado éste por un conector EPS de 8 pines.

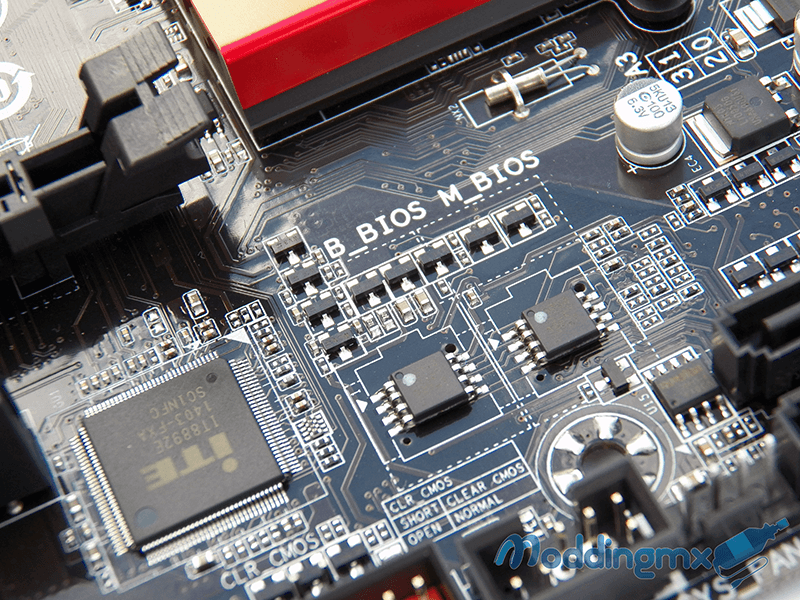

Se cuenta con la tecnología UEFI DualBIOS, es decir, se cuenta con 2 BIOS en la tarjeta madre, uno principal (MAIN) y uno de respaldo (BACKUP), el funcionamiento es sencillo ya que no se tiene que configurar nada y entrará en acción en caso de que nuestro BIOS principal falle, reemplazando el arranque hacia nuestro BIOS de respaldo, así podremos restaurar el dañado dejando el sistema listo en caso de que se presente otra contingencia.

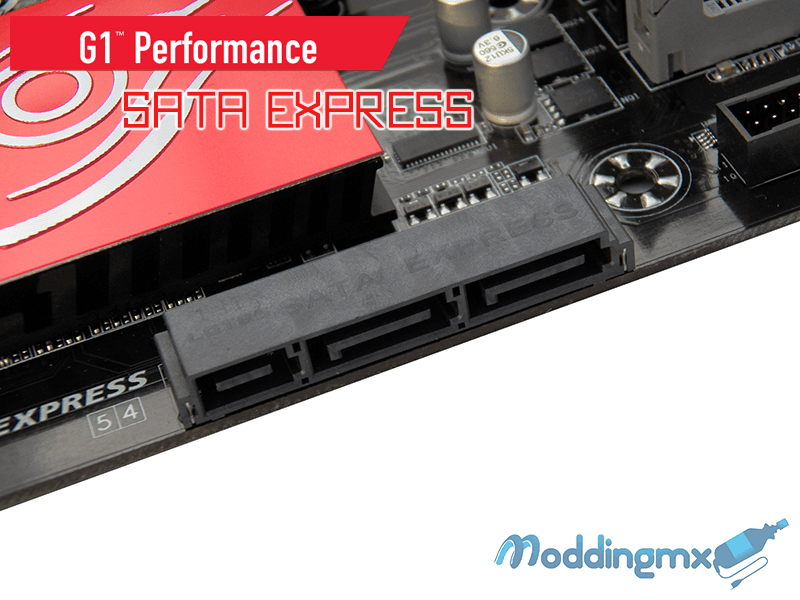

La instalación de los dispositivos de almacenamiento se realizará por medio de los 6x puertos SATA 6Gb/s, aunque a diferencia de la Gigabyte H97M-D3H ahora si contaremos con el conector SATA Express contando así con tecnología de última generación, disponiendo de casi el doble de velocidad a diferencia de SATA 3 ya que en el caso de SATA Express se tiene transferencia de hasta 10Gb/s.

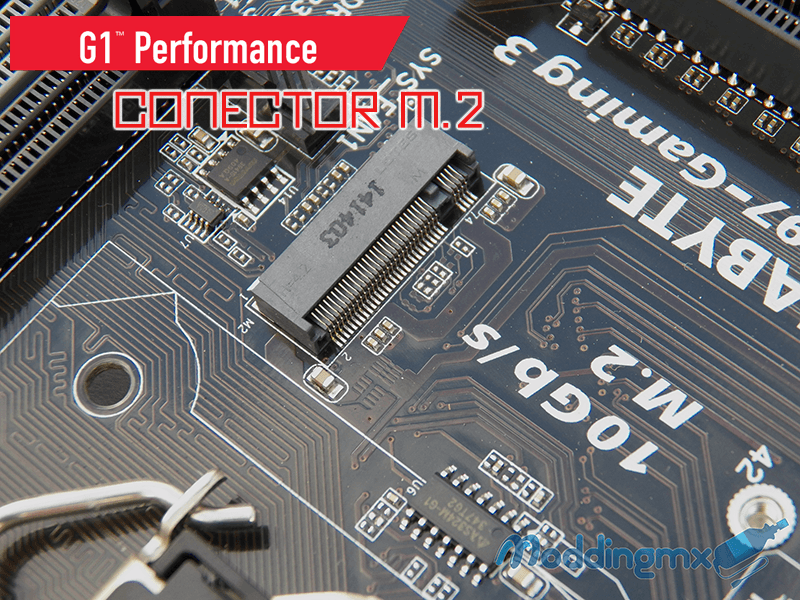

También se dispone del conector M.2, que al igual que SATA Express, nos ofrece un rendimiento de hasta 10Gb/s con la diferencia que está enfocado para SSDs reemplazando de esta manera el mSATA que tiene un rendimiento inferior.

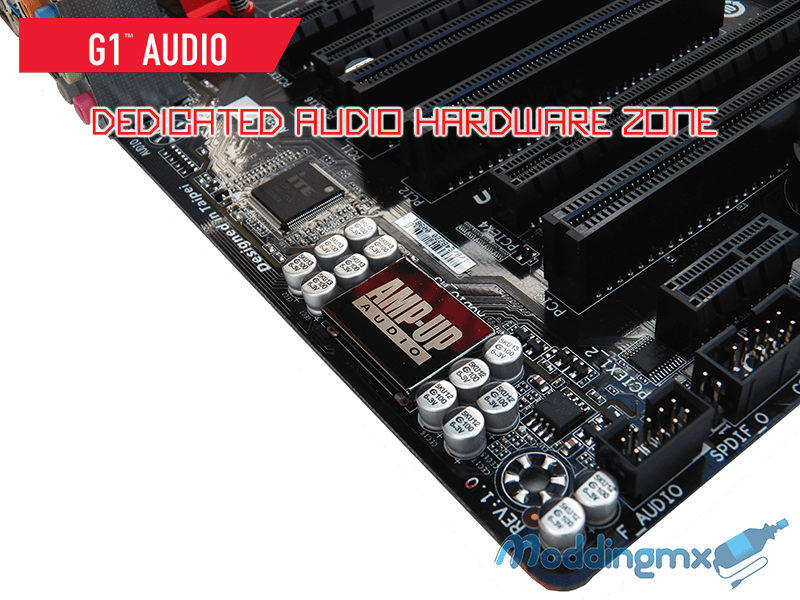

Una experiencia de juego completa incluye en gran medida nuestra salida de audio, con la cual podremos tener ventaja sobre los rivales y en el caso de la H97-GAMING 3 contaremos con Gigabyte AMP-UP que nos ofrece sonidos más realistas así como también en la reproducción multimedia, ayudando al sistema de audio se cuenta con el chip Realtek ALC1150, un códec de audio multicanal de alto rendimiento que permitirá tener un audio de calidad, se ha dotado de un amplificador que permite alimentar de manera óptima la salida de audio, sobretodo en caso de utilizar un headset profesional, evitando la distorsión en el audio y dando mejor definición. Finalmente para evitar el ruido dentro del sistema se ha hecho una zona de audio dedicada dentro de la misma tarjeta madre, aislando los componentes de audio con el resto del sistema evitando con ello interferencias electromagnéticas.

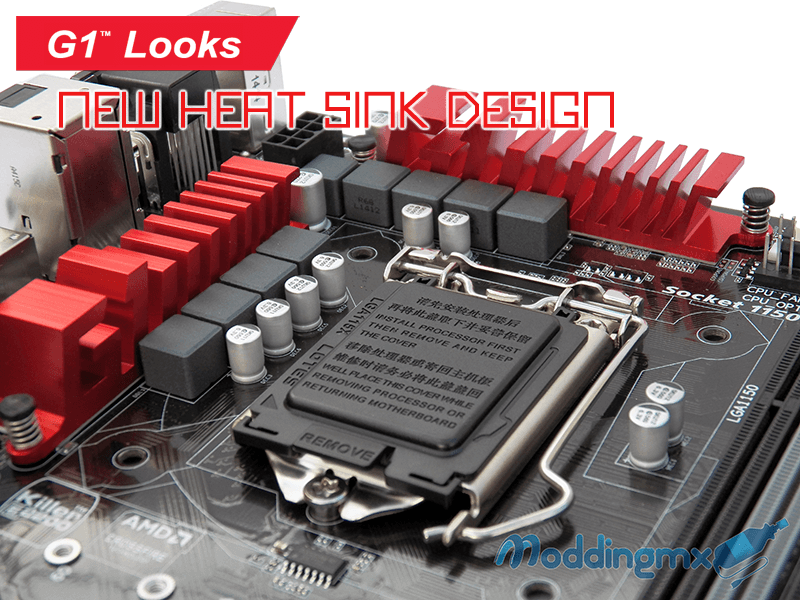

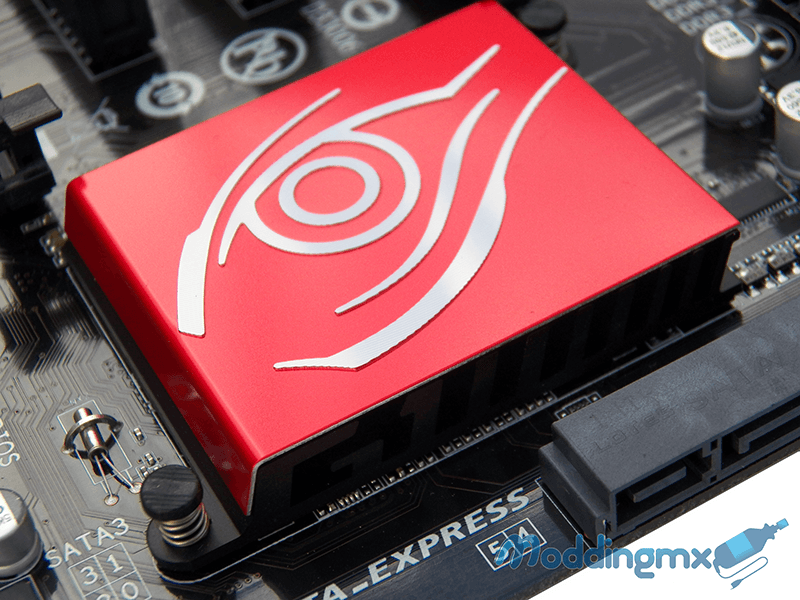

Para toda la serie 9 de Intel, las tarjetas madre fueron renovadas y no solo en los colores si no también en el diseño de los disipadores aumentando con esto su eficiencia, alargando la vida útil de los componentes y con un aspecto más atractivo.

UEFI BIOS

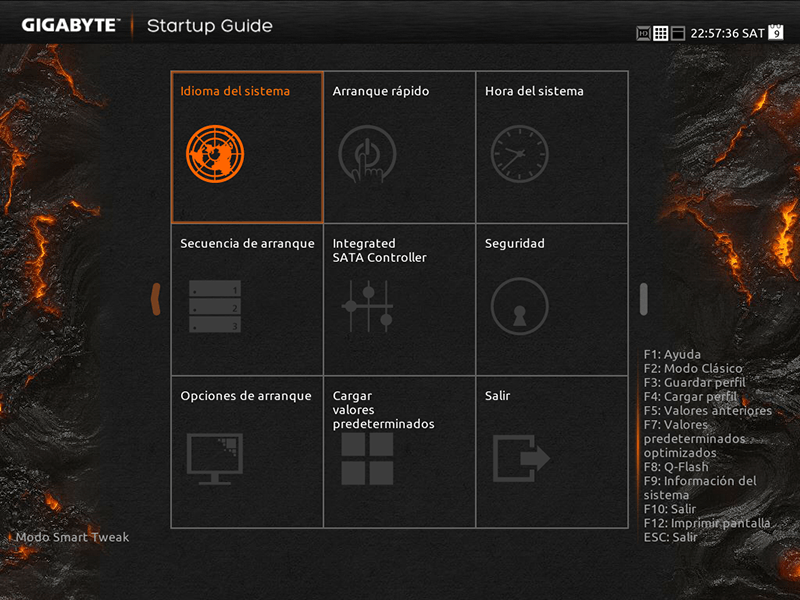

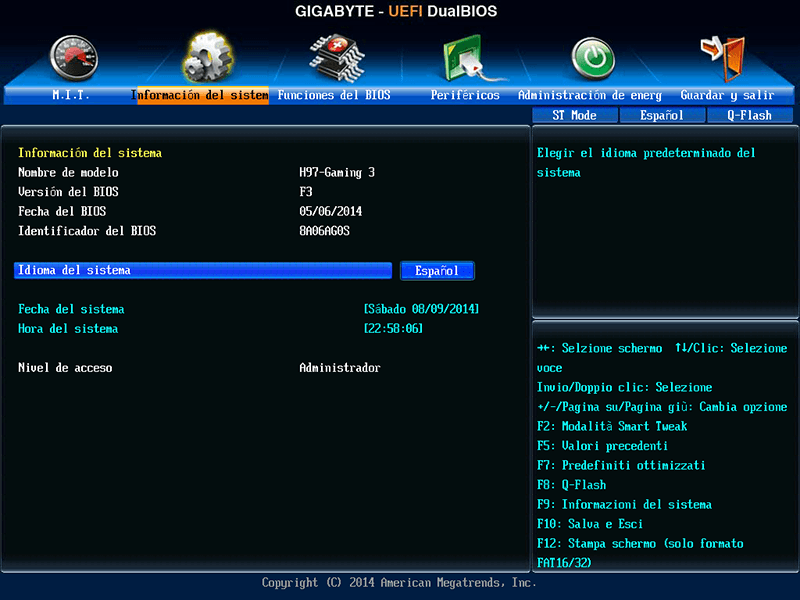

La nueva presentación del BIOS también está disponible para algunas tarjetas madre H97 como es el caso de la linea GI GAMING, ya que esta versión del BIOS es más intuitiva permitiendo de esta manera realizar configuraciones más rápidas, la primer pantalla que se nos despliega al ingresar en el BIOS nos permite configurar:

• Idioma del Sistema – Será aquí donde seleccionaremos el idioma a utilizar en el BIOS.
• Arranque rápido – Iniciará de manera más eficiente nuestro sistema debido a que cargará solo los elementos básicos notando una mejoría de tiempo en el inicio de nuestro sistema operativo.
• Hora del sistema – Configuración de fecha y hora del sistema.
• Secuencia de arranque – Selección de la prioridad de arranque de los dispositivos conectados, bastará con sólo arrastrarlos con el puntero.
• Integrated SATA Controller – Nos permitirá configurar los parámetros de nuestros dispositivos conectados a los puertos SATA, entre ellos podremos habilitarlos o deshabilitarlos.
• Seguridad – Posibilidad de establecer una contraseña la cual podrá proteger a todo el sistema o sólo la configuración, dependiendo que tanto queramos cuidar nuestro equipo de personas no autorizadas.
• Opciones de arranque – Estilo del BIOS donde se pueden seleccionar de entre cuatro opciones la que mejor nos agrade para la interfaz.
• Cargar Valores predeterminados – El sistema vuelve a la configuración de fábrica.

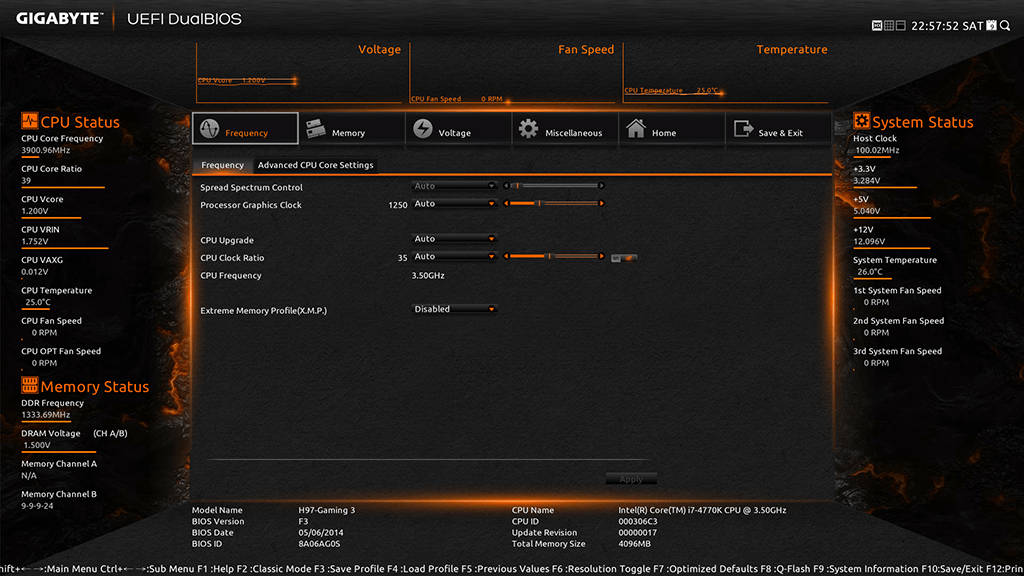

También nos será posible regresar a la interfaz del BIOS más conocido y el que se utiliza en la serie anterior, para ello solo debemos dar click en la flecha izquierda y se nos desplegará el menú, aquí contamos con las mismas opciones pero más detallado en el área de overclock.

Y finalmente para aquellos que aún no se sientan cómodos con las nuevas interfaces dispondremos de la versión clásica donde encontramos las mismas opciones pero con la interfaz que se ha manejado durante más tiempo.

Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8.1 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Equipo de pruebas

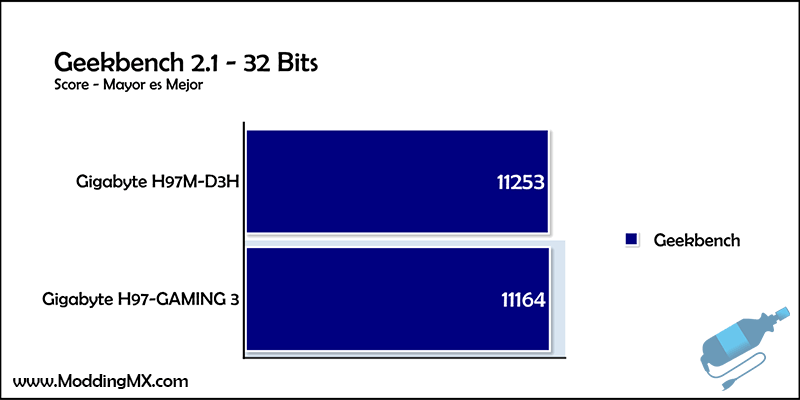

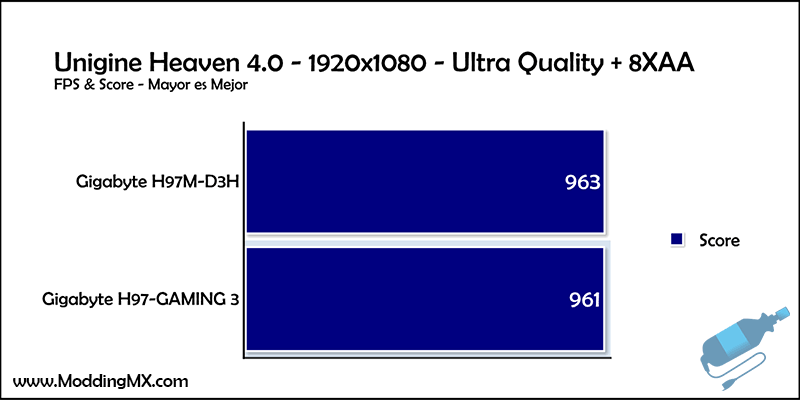

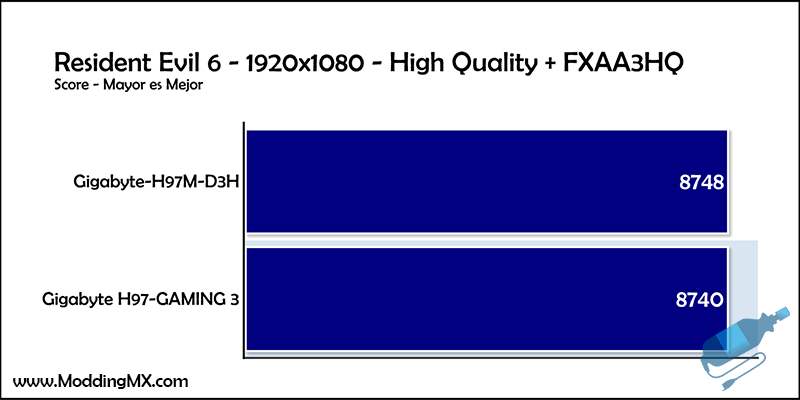

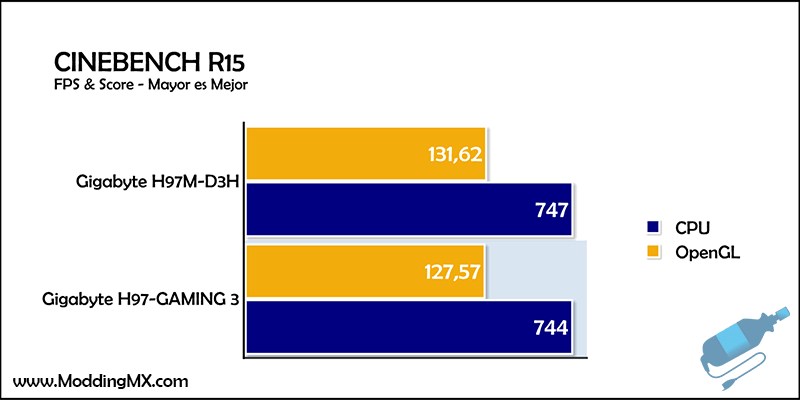

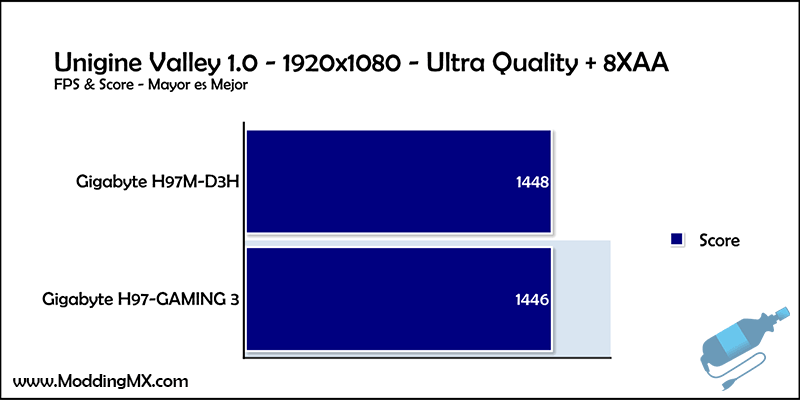

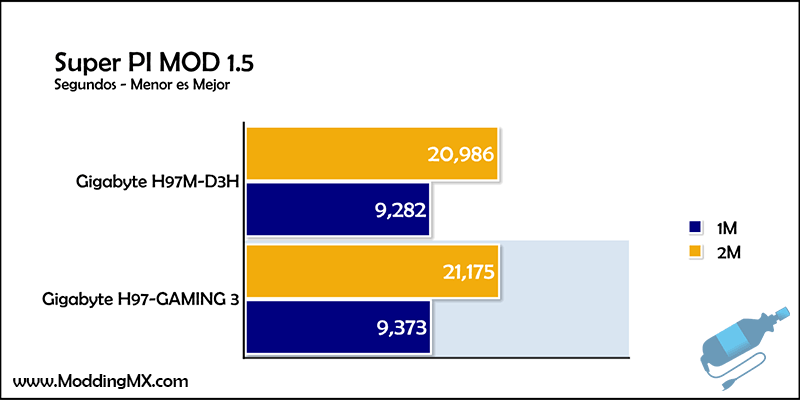

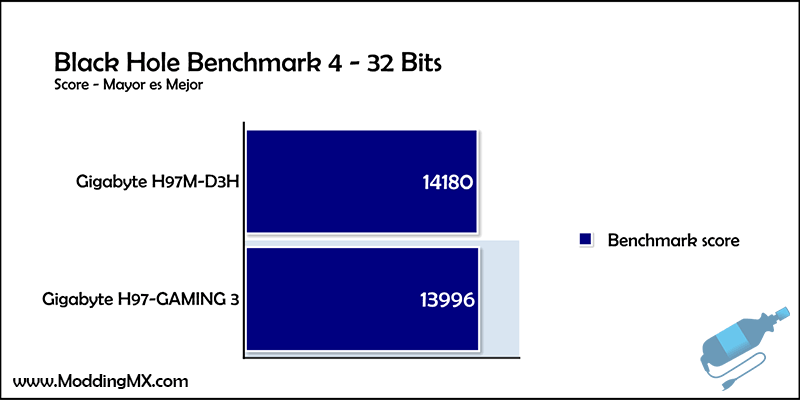

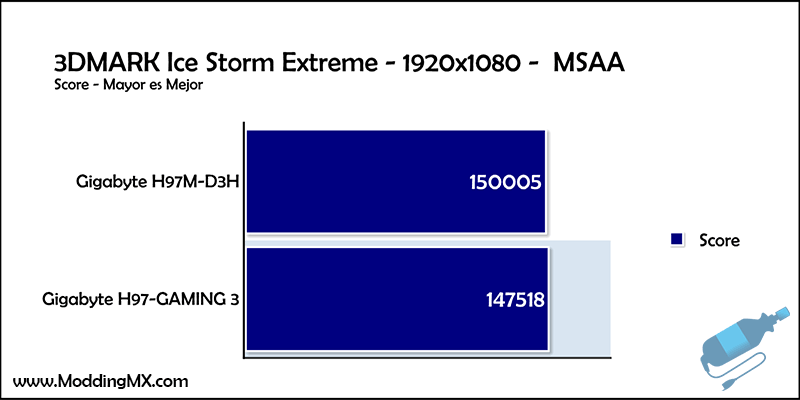

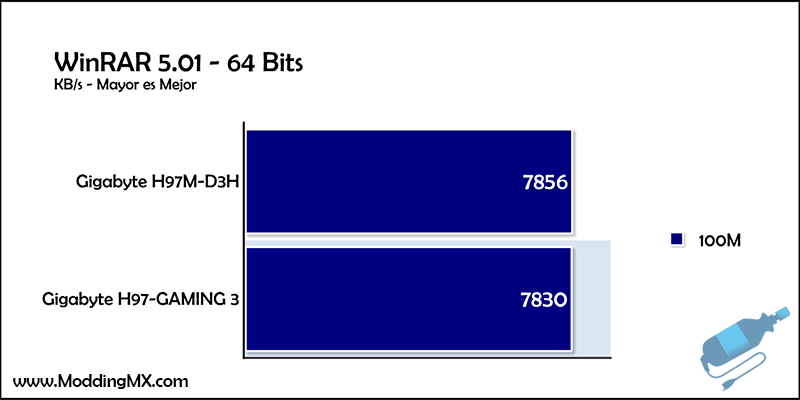

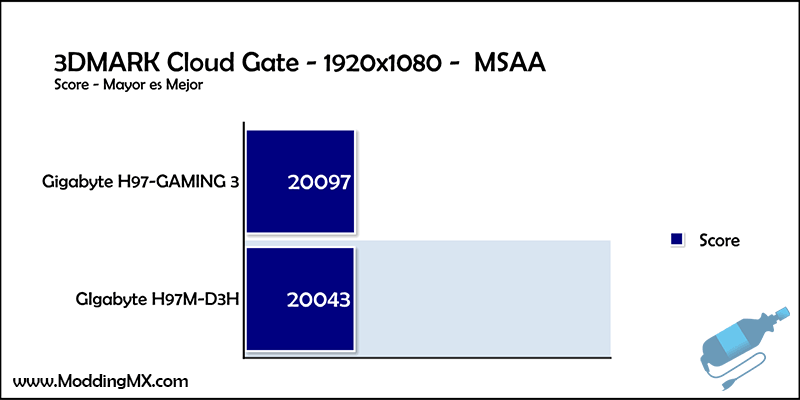

Resultados – Pruebas Sintéticas

Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como demostración del rendimiento que se puede esperar de esta tarjeta madre.

Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

El dotar a una tarjeta madre con chipset H97 con características que brindan mejor rendimiento sin duda es una buena elección por parte de Gigabyte, ya que de esta manera contamos con una plataforma a precio accesible y con buen rendimiento, de tal manera que no es necesario tener equipo de computo de costo elevado para poder probar las tecnologías que última generación.

Lo primero a mencionar es el compendio de componentes que conforma el sistema de audio, ya que es gracias a esa unión que contaremos con un sonido limpio, sin distorsión y con nitidez, aún si usamos auriculares; siguiendo esta misma filosofía la administración de nuestra red está a cargo del chip Qualcomm Atheros Killer E2201 mejorando notablemente el trafico de la red ya que optimiza el consumo de datos dependiendo las aplicaciones utilizadas, así en partidas online no tendremos el molesto LAG.

SATA Express así como el conector M.2 no será muy frecuente verlos en las tarjetas madre H97 por la reducción de costos que mencionamos, pero aquí se incorporó ya que en un sistema orientado a los gamers, el rendimiento es fundamental y éstas interfaces son una baraja de opciones para expandir el sistema con los dispositivos de almacenamiento actuales.

Sin duda una buena opción si queremos un equipo de buenas prestaciones y con un costo bajo, es por eso que en ModdingMX otorgamos nuestra distinción Silver a la H97-GAMING 3.
