¡Hola amigos de ModdingMX! En anteriores revisiones comentábamos sobre tarjetas madre orientadas a negocios las cuales cuentan con chipsets especializados por parte de Intel, en este tipo de enfoque se descarta el overclocking por ser una utilidad que la mayoría de las empresas, sobre todo en oficinas, no se utilizará y solo significaría un aumento en el precio del producto. En esta ocasión les presentamos una alternativa que nos ofrece Gigabyte bajo el chipset H97 de la serie 9 de Intel, donde además se cuenta con soporte para la utilidad Intel Small Business Advantage.

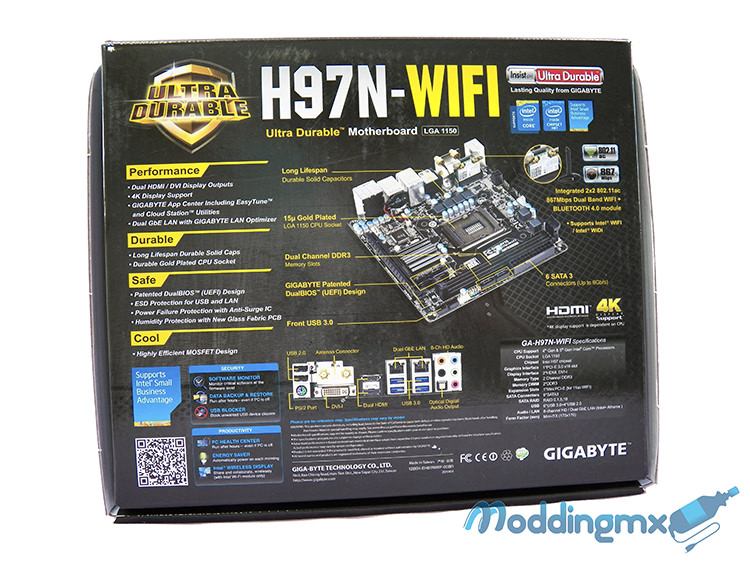

La tarjeta madre Gigabyte H97N-WIFI viene en un factor de forma mITX con lo cual, en conjunto con el combo WIFI + Bluetooth, pretende ser una buena opción para armar un HTPC a un bajo costo y con características únicas de la marca para obtener mejores prestaciones sin ocupar mucho espacio en el hogar o la oficina.

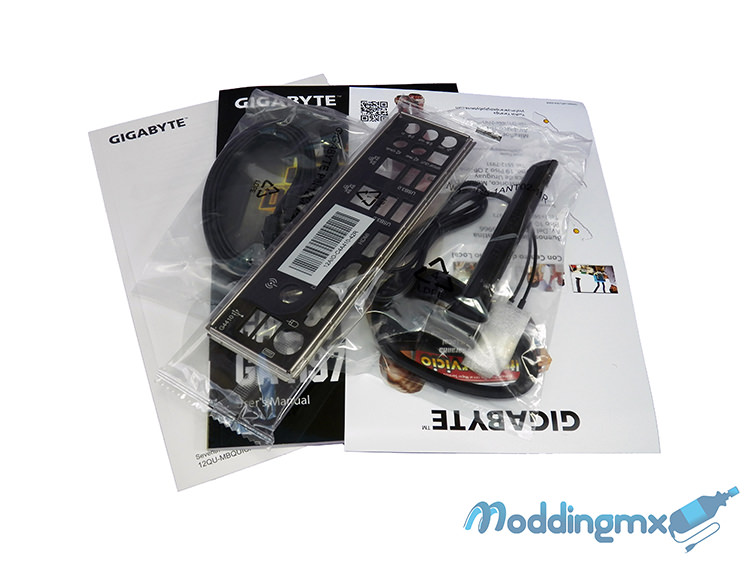

Como a su vez es un producto enfocado al ensamble de equipos para negocios, no encontraremos gran cantidad de accesorios, únicamente lo necesario para realizar el montaje del equipo, es por ello que dentro del empaque tendremos:
- Manual de usuario
- Guía de instalación
- 2x Cables SATA
- I/O Shield
- Antenna Wi-Fi y Bluetooth
Especificaciones
| CPU | Intel Socket 1150 para procesadores Core i7/i5/i3/Pentium/Celeron |
| Chipset | Intel H97 |
| Memoria | 2x DIMM, Max. 16GB Arquitectura Dual Channel Memory Soporta Intel Extreme Memory Profile (XMP) |
| Gráficos | 1x DVI-I 2x HDMI |
| Puertos de expansión | 1 x PCIe 3.0/2.0 x16 (PCIEX16) |
| Almacenamiento | Intel H97 chipset: 6x SATA 6Gb/s |
| LAN | Chip Intel GbE LAN (10/100/1000 Mbit)(LAN1) Chip Atheros GbE LAN (10/100/1000 Mbit)(LAN2) |
| Audio | Realtek ALC892 Codec |
| Puertos USB | Intel Z97 chipset : 6x USB 3.0/2.0 4x USB 2.0/1.1 Chipset + Renesas uPD720210 USB 3.0 Hub: 4x USB 3.0/2.0 |
| Factor de Forma | mITX |
A detalle

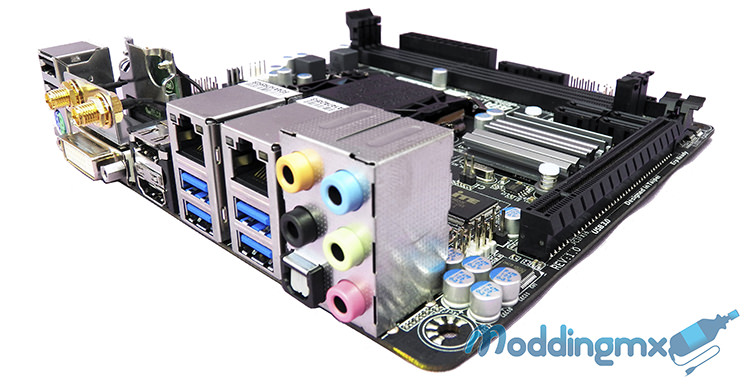

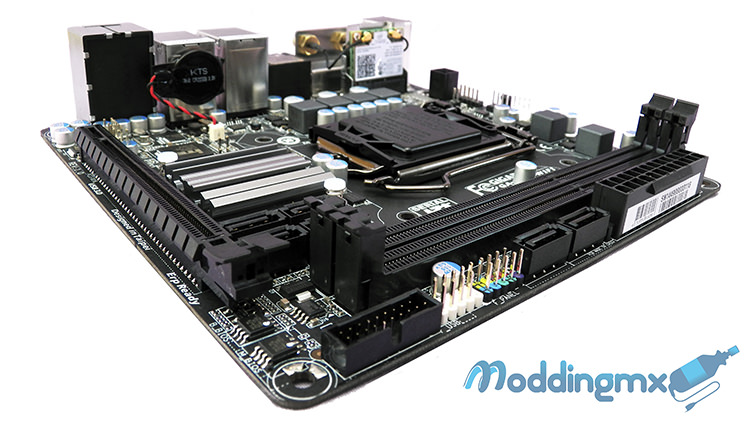

Una de las principales ventajas de las que hablamos es el factor de forma mITX (17cm x 17cm), aunque el reducido espacio no significa una disminución en el rendimiento o los atributos con que cuenta, por ejemplo su conectividad Dual LAN donde por medio del chip de Intel o Atheros garantizaremos una conexión de red constante que a su vez es compatible con LAN Optimizer, software especializado para controlar el trafico de nuestra red y priorizar el consumo de cada aplicación que ejecutemos.

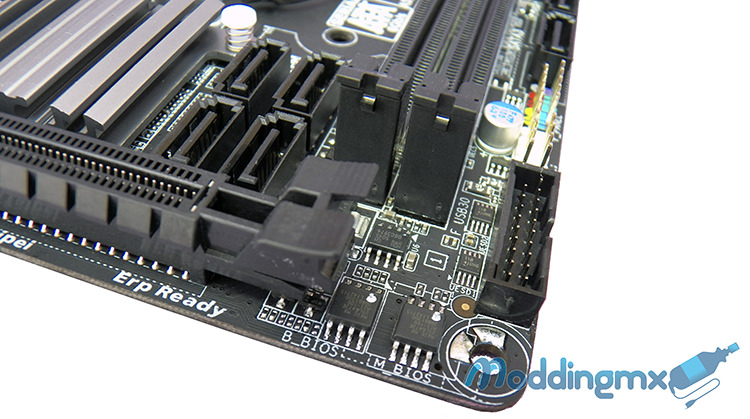

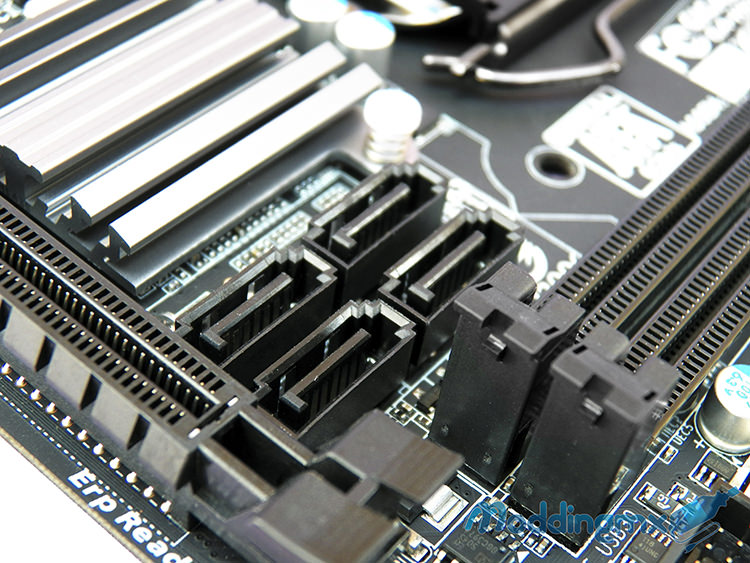

Lamentablemente el chipset H97 no tiene soporte para las últimas tecnologías como SATA Express o el socket M.2, sin embargo, para la conexión de los dispositivos de almacenamiento se ha dotado de un total de 6 puertos SATA 6Gb/s con soporte para RAID , RAID 1, RAID 5, y RAID 10.

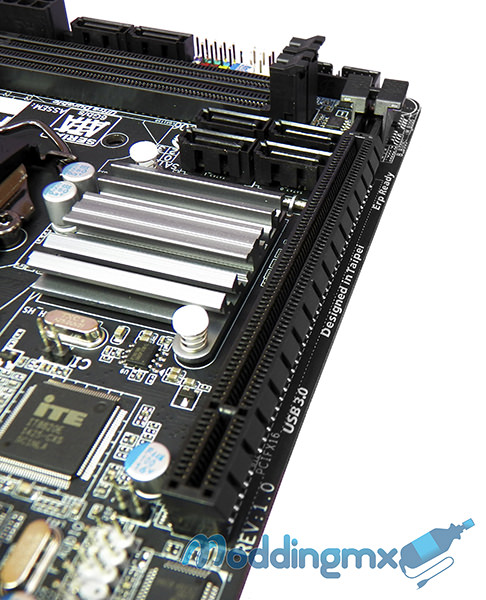

En caso de querer instalar una tarjeta de vídeo dedicada podremos que hacer uso del único slot PCI Express 3.0 (PCIEX16), con lo cual se tiene soporte para las tarjetas mas recientes tanto de NVIDIA como AMD.

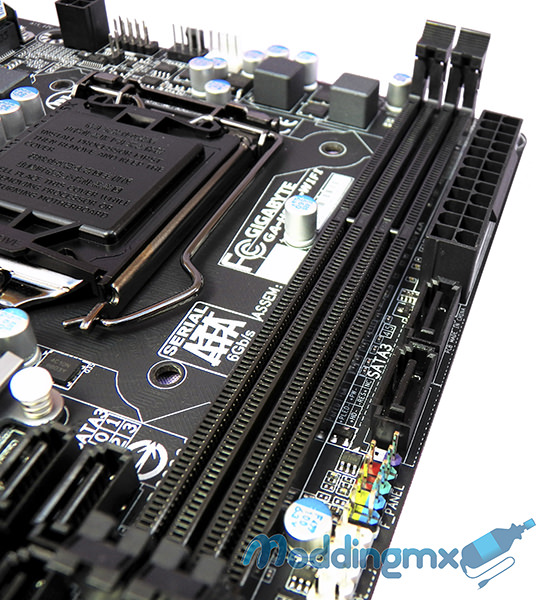

La instalación de memoria RAM en el equipo deberá realizarse por medio de las dos ranuras DDR3, se puede tener hasta un máximo de 16GB bajo la arquitectura Dual Channel, tiene soporte para Extreme Memory Profile (XMP) y las frecuencias compatibles son 1600/1333 MHz.

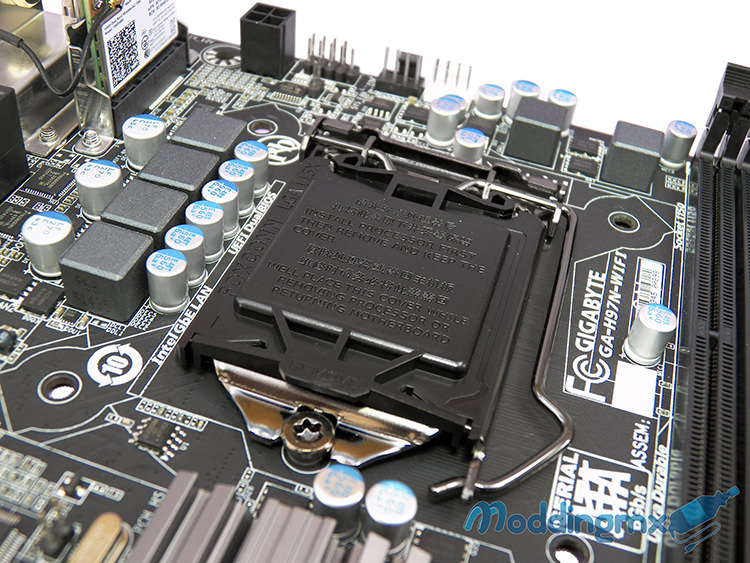

En cuestión de calidad que avale la durabilidad de la tarjeta madre y por consecuente garantice nuestra inversión a largo plazo se añadió la tecnología Gold Plated CPU Socket, es decir, con la finalidad de evitar la corrosión en los pines así como el mal contacto se ha añadido una ligera capa de oro en los pines del socket; cuenta además con capacitores sólidos los cuales tiene una mayor vida útil y finalmente protección contra descargas electrostáticas (ESD) en los conectores USB y LAN.

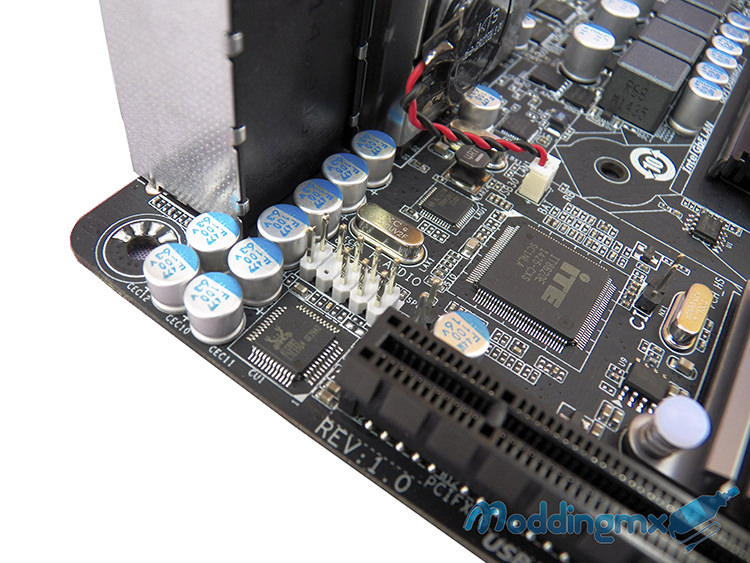

El sistema de audio cuenta con el chip Realtek ALC892, el cual nos otorga audio de alta fidelidad con hasta 7.1 canales, además dispone de una salida óptica digital de audio.

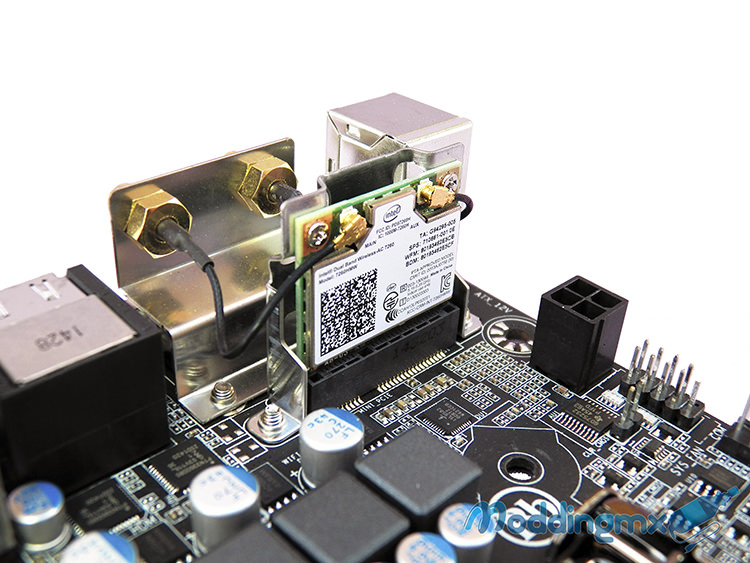

Concluyendo mencionaremos la incorporación de un Combo mini-PCI Express con conectividad Dual Band 2.4GHz/5GHz WIFI 802.11ac + Bluetooh 4.0, con esta tecnología se puede tener acceso a internet tanto de manera alámbrica como inalámbrica.
UEFI BIOS
El UEFI BIOS viene protegido bajo la tecnología única de Gigabyte DualBIOS (UEFI), ésta incorpora dentro de la tarjeta madre dos BIOS siendo uno el principal y uno de resguardo, protegiendo uno de los componentes principales del sistema en caso de fallo por virus, error en el hardware o una actualización fallida.
En el UEFI BIOS encontraremos todos los parámetros necesarios para la configuración del sistema desde cambio de idioma, monitoreo de nuestros componentes o la prioridad de arranque de nuestros dispositivos de almacenamiento instalados.
Pruebas de Rendimiento
Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8.1 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.
| Equipo de Pruebas | |
|---|---|
| Tarjeta madre | Gigabyte H97N-WIFI |
| Procesador | Intel core i7 4790K @ 4.4 GHz |
| Memoria RAM | ADATA XPG 8GB DDR3 1866 MHz |
| Refrigeración | XSPC Raystorm 750 EX360 |
| Tarjetas gráficas | EVGA GeForce GTX 960 SuperSC ACX 2.0+ |
| Fuente de poder | SeaSonic Platinum 1200W |
| Almacenamiento | Corsair Force Series GS 240GB SSD |

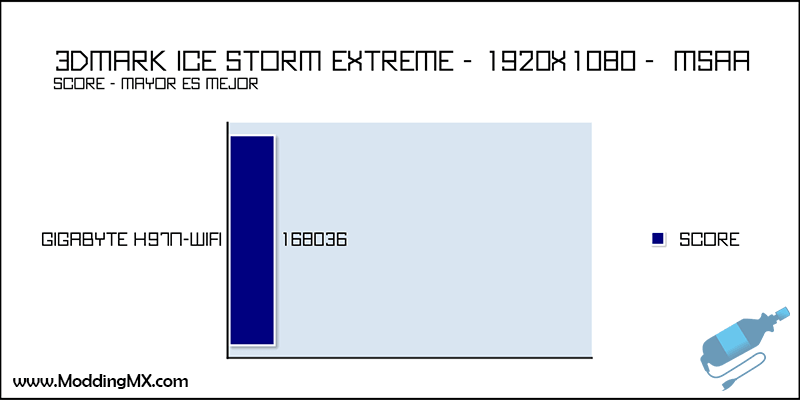

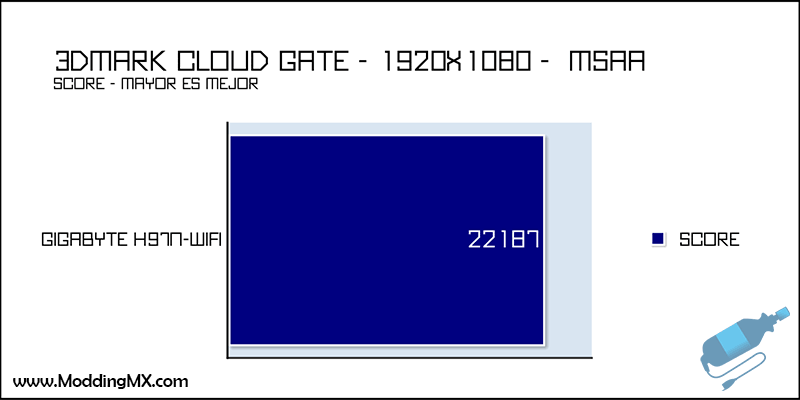

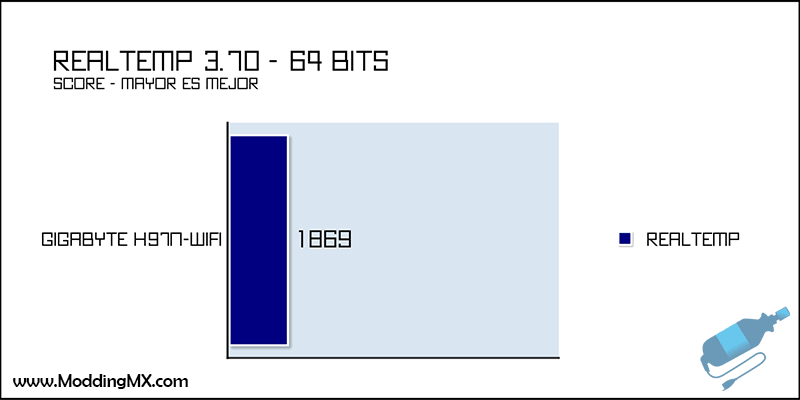

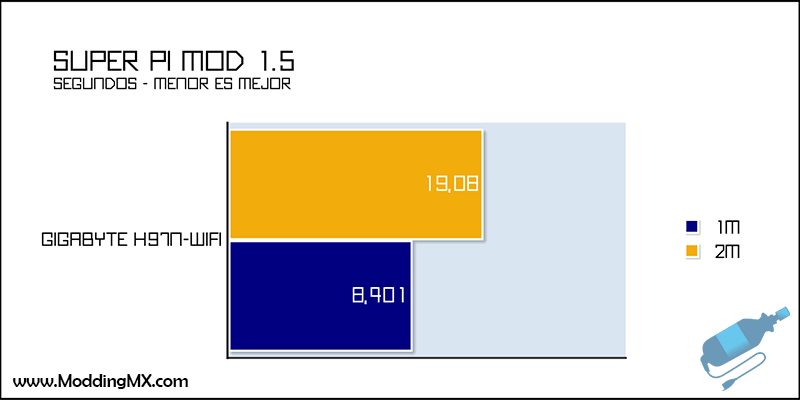

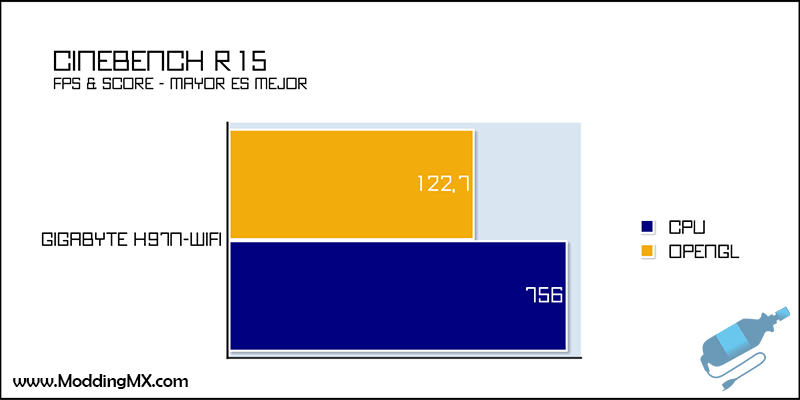

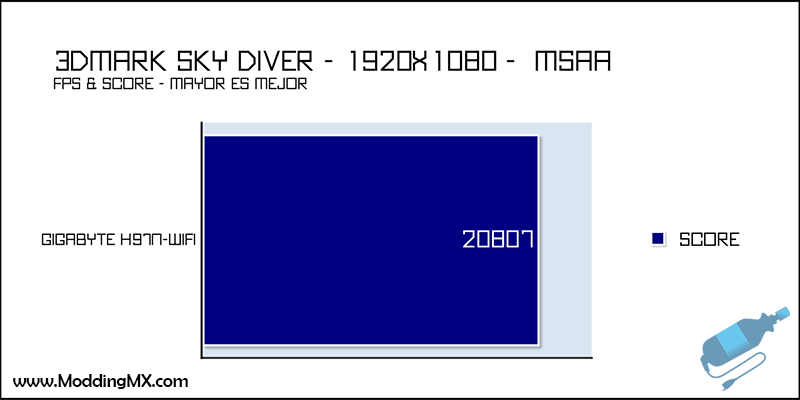

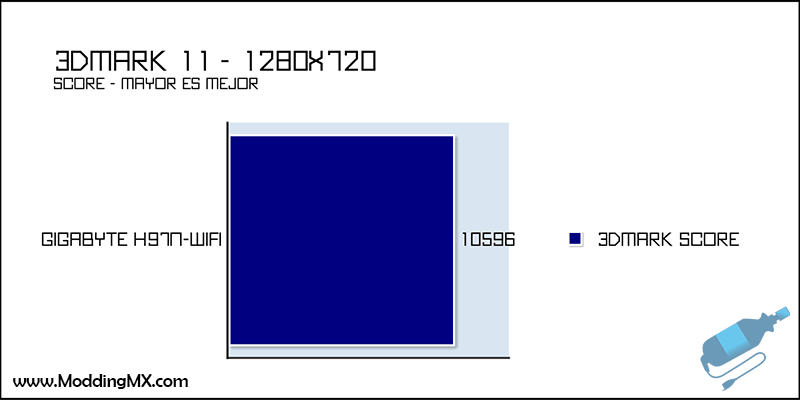

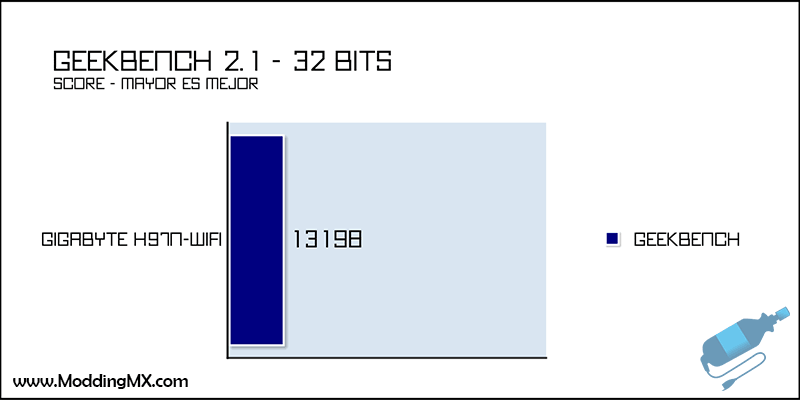

Resultados – Pruebas Sintéticas
Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como una demostración del rendimiento que se puede esperar de esta tarjeta madre.

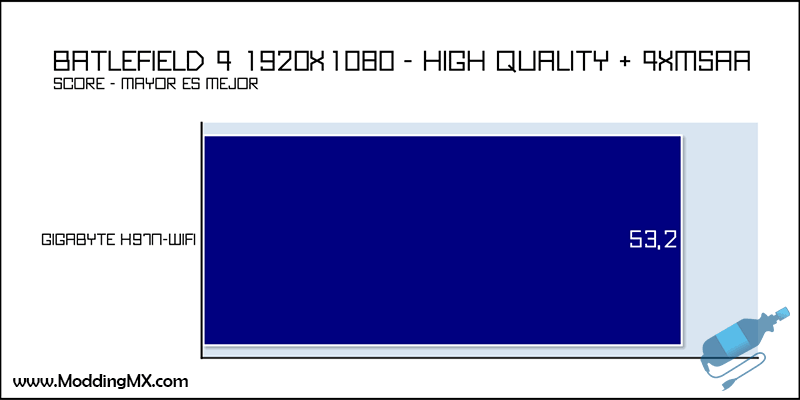

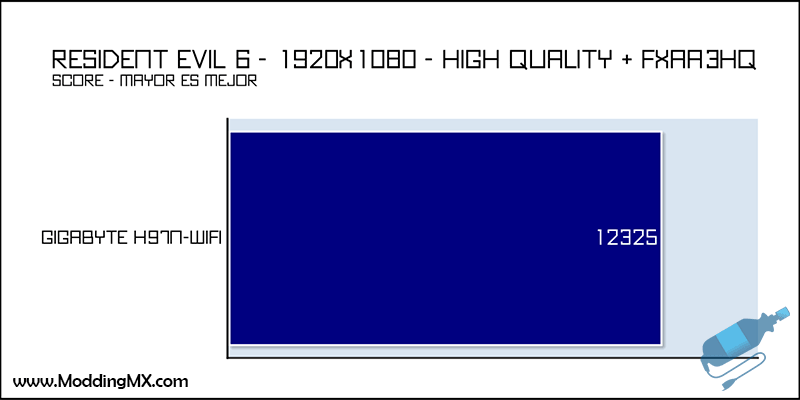

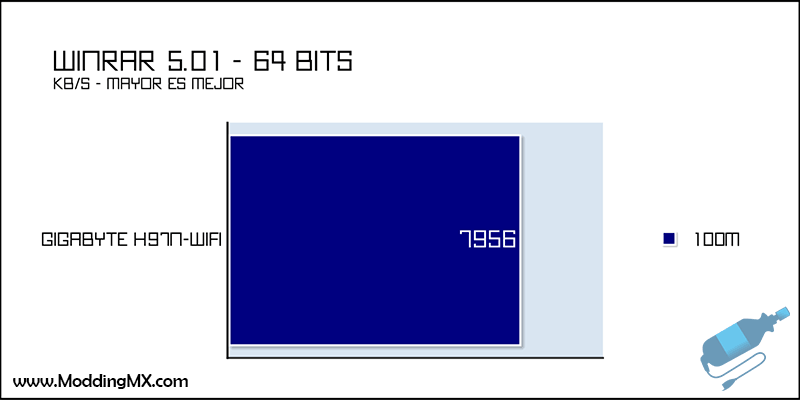

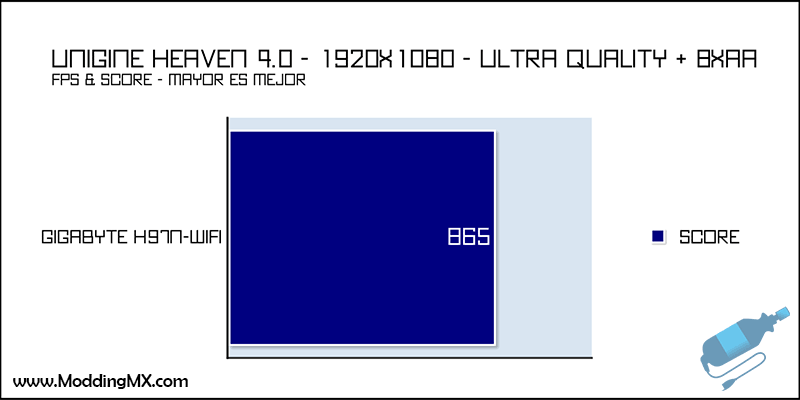

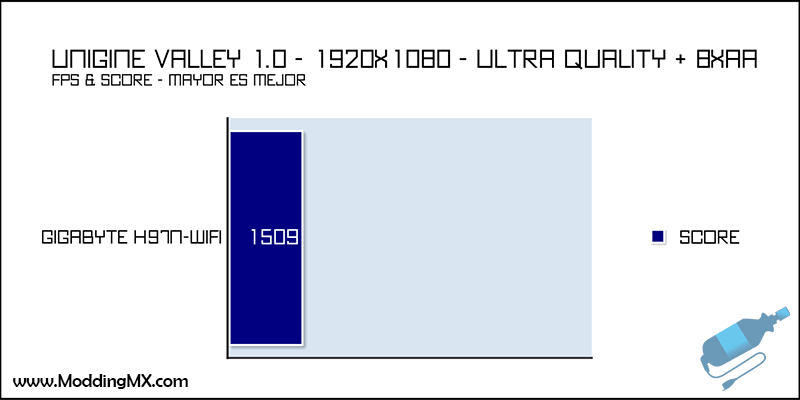

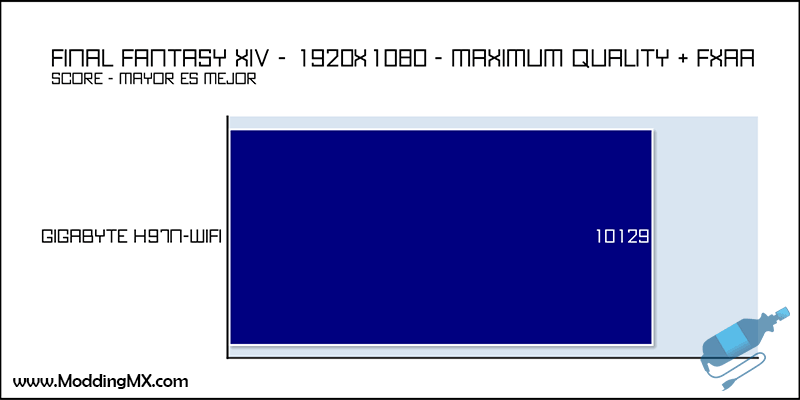

Resultados – Pruebas Reales
Conclusiones
Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.
Aunque como entusiastas siempre queremos obtener el máximo rendimiento y contar con las últimas tecnologías, habrá ocasiones donde nuestras necesidades nos hagan pensar en un producto que nos ofrezca lo básico pero con características que permitan tener el mejor costo-beneficio, por ello la tarjeta madre Gigabyte H97N-WIFI se convierte en una gran opción para equipo de oficina o centro multimedia.
Aun con un factor de forma mITX esta tarjeta de solo 17cm x 17cm nos ofrece gran flexibilidad al momento de ensamblar un equipo porqué va más allá que el simple soporte de Intel Small Business Advantage, con un combo mini-PCI Express con WIFI + Bluetooth 4.0 y conectividad Dual LAN podría ser una de las mejores opciones para un HTPC.
En conjunto tenemos tecnologías propias de la marca como DualBIOS, Gold Plated CPU Socket, protección contra descargas electrostáticas y el respaldo de ser parte de la linea Ultra Durable que nos otorga garantía que va desde los 3 años hasta los 5 años.
Así después de observar lo que esta tarjeta madre ofrece creemos que es una tarjeta a considerar si buscamos armar un equipo de gama media-baja y sobre todo cuando tenemos un presupuesto limitado por el costo-beneficio, por éste motivo se hace acreedora a la tarjeta madre con nuestro premio ModdingMX Bronze.
