Review – Gigabyte H97M-DS3P

¡Hola amigos de ModdingMX! Así como les hemos hablado del alto rendimiento con tarjetas madre para la plataforma X99, el día hoy queremos presentarles una opción orientada principalmente al ámbito empresarial, por ello se ha acondicionado con las herramientas necesarias para gestionar las principales actividades en oficina, como ejemplo el soporte para Intel Business Advantage.

En el caso de las empresas, realizar una inversión en equipo de computo es un dolor de cabeza, a pesar de tener variadas opciones en el mercado, seleccionar la idónea que se ajuste al presupuesto y sobretodo que tenga las características necesarias para cada actividad; por ello los fabricantes como Gigabyte pone al alcance tarjetas orientadas para tratar de encajar en cada empresa sin importar tamaño o actividad a ejercer.

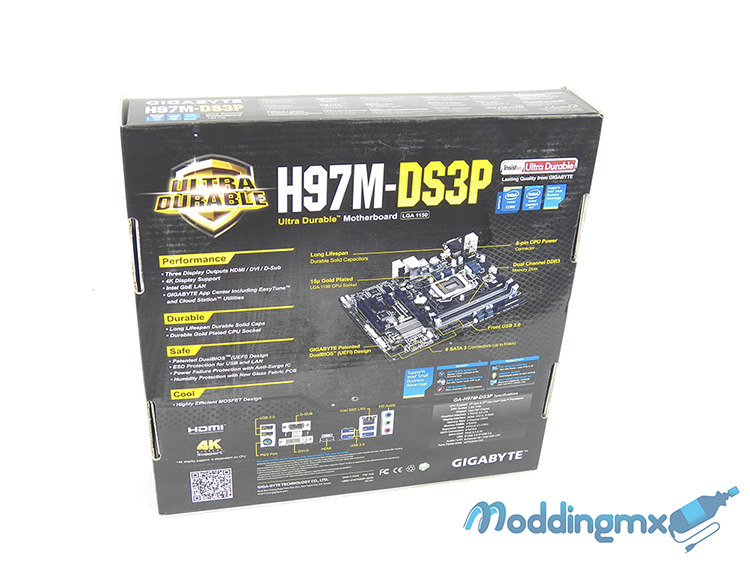

Gigabyte-H97M-DS3P-1Gigabyte-H97M-DS3P-2















Utilizando el chipset H97 tenemos una tarjeta económica debido al recorte de funciones que tiene el chipset en comparativa con Z97, aunque la mayoría de esas funciones no son muy prácticas para las tarjetas orientadas a los negocios, entre las características recortadas encontramos la posibilidad de realizar overclock y para no elevar el costo no se incluye SATA Express y el socket M.2.

Gigabyte-H97M-DS3P-3

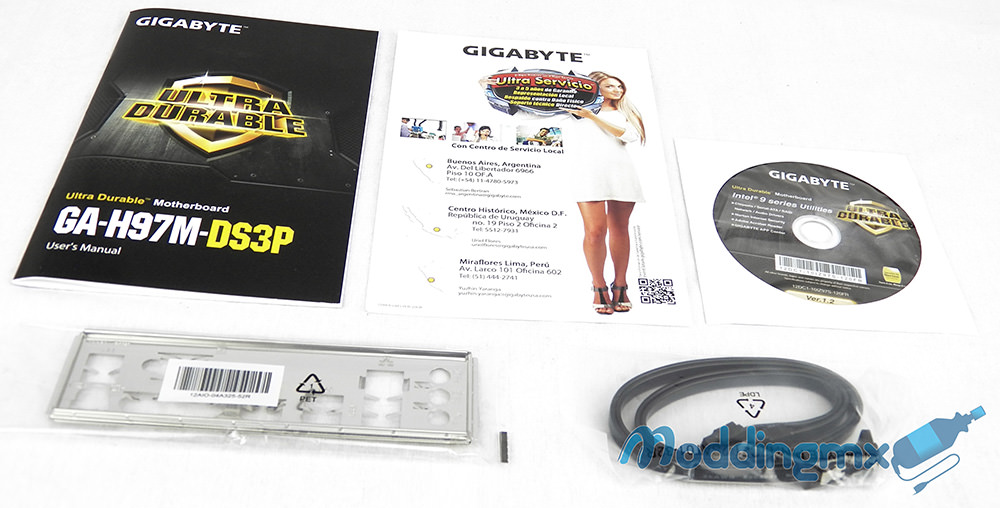

Es por ello que en el empaque encontramos solo los accesorios necesarios para la instalación del sistema como:

  • Manual de usuario
  • Drivers y utilidades
  • I/O Shield
  • 2x Cables SATA

Especificaciones

Especificaciones
CPUIntel Socket 1150 para procesadores Core i7/i5/i3/Pentium/Celeron
Chipset Intel H97
Memoria4x DIMM, Max. 32GB
Arquitectura Dual Channel Memory
Soporta Intel Extreme Memory Profile (XMP)

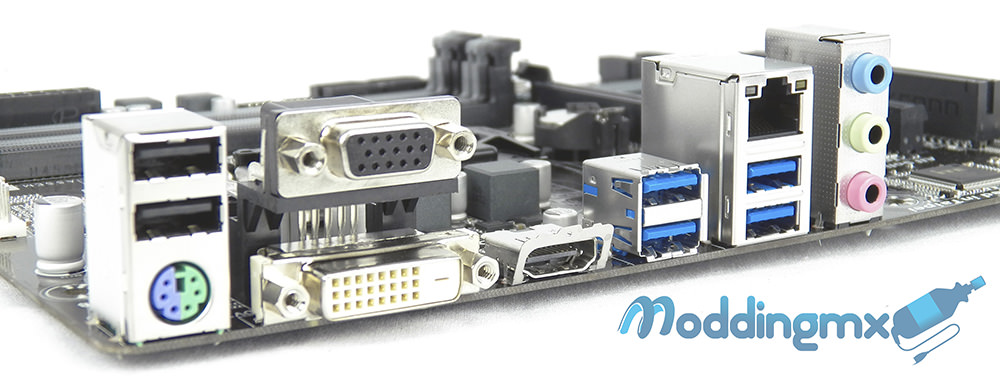

Gráficos1x D-Sub
1x DVI-D
1x HDMI
Puertos de expansión1x PCIe 3.0/2.0 x16 (PCIEX16)
2x PCIe 2.0 x1
1x PCI
AlmacenamientoIntel H97 chipset:

6x SATA 6Gb/s
LANChip Intel GbE LAN (10/100/1000 Mbit)(LAN1)

Chip Atheros GbE LAN (10/100/1000 Mbit)(LAN2)
AudioRealtek ALC887 Codec
Puertos USBIntel Z97 chipset :
6x USB 3.0/2.0
6x USB 2.0/1.1
Factor de FormamATX

Gigabyte-H97M-DS3P-5


A detalle

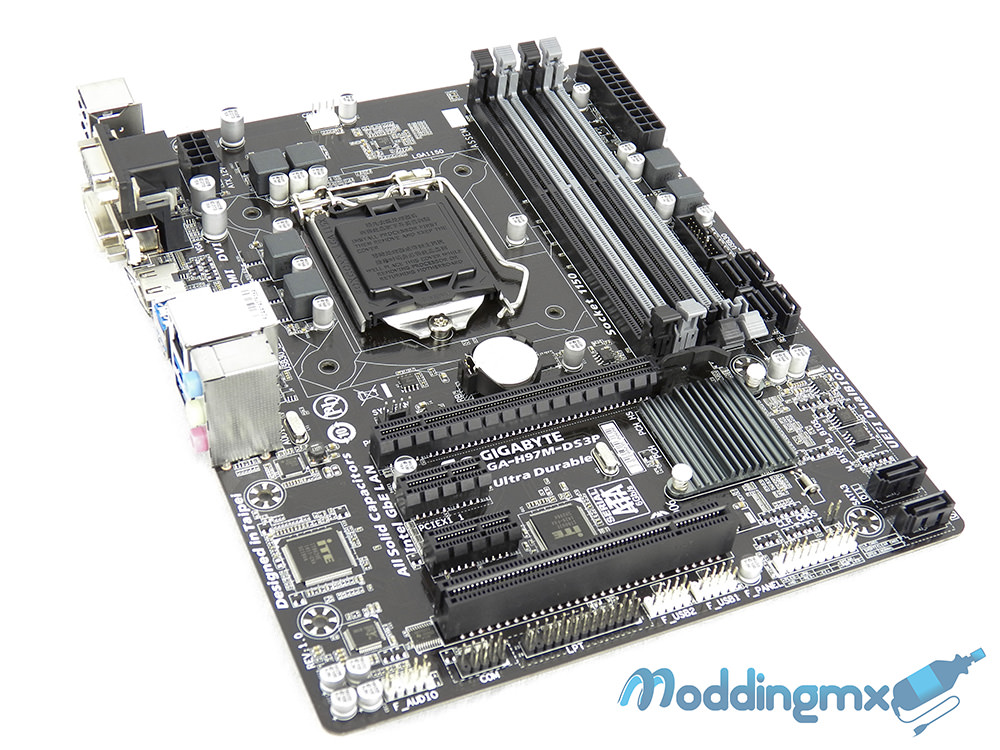

Gigabyte-H97M-DS3P-35Un punto importante a destacar es la línea a la que pertenece la tarjeta madre Gigabyte H97M-DS3P, es decir, Ultra Durable la cual abarca cuatro puntos principales (Performance, Durable, Safe y Cool), con ello se garantiza la tarjeta madre desde 3 hasta 5 años haciendo la inversión más conveniente y cubriendo incluso daño físico.

Gigabyte-Z97X-UD5H-BK-16

Gigabyte-H97M-DS3P-6

El sistema de expansión nos permite colocar una tarjeta de vídeo actual de AMD o NVIDIA por medio del único slot PCI Express 3.0 (PCIEX16), también se pueden añadir funciones por medio de dispositivos con interfaz PCI Express x1 contando con dos slots para ello, finalmente manteniendo la compatibilidad se incorpora un slot PCI.

Gigabyte-H97M-DS3P-7

La memoria RAM se administra por medio de cuatro ranuras DDR3 que nos permiten hasta un máximo de 32GB bajo la arquitectura Dual Channel, se tiene soporte para Extreme Memory Profile (XMP) y las frecuencias soportadas son de 1600/1333 MHz.

Gigabyte-H97M-DS3P-8

Los dispositivos de almacenamiento tendrán a disposición seis puertos SATA 3 (6Gb/s) y se tiene soporte para arreglos RAID 0, RAID 1, RAID 5 y RAID 10; todos son controlados por el chipset y se omite la compatibilidad con SATA Express o M.2.

Gigabyte-Z97X-UD5H-BK-17

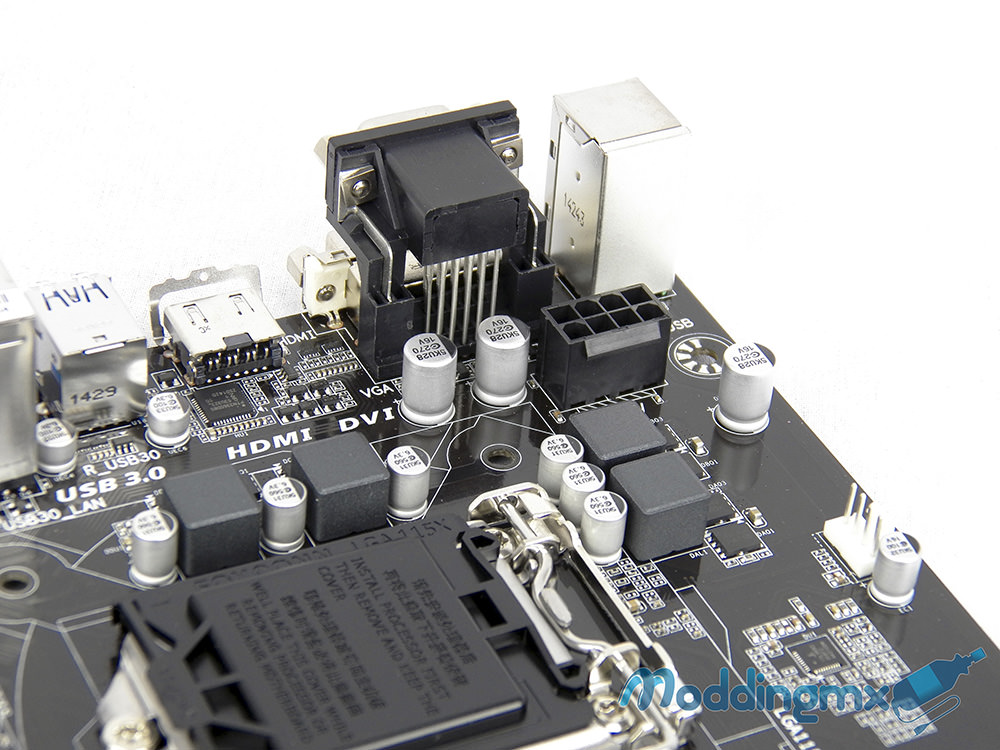

Gigabyte-H97M-DS3P-9

Durable – En este apartado se menciona la utilización de capacitores sólidos de larga duración así como MOSFETs de baja generación de calor, por lo cual el sistema se vuelve estable y con mayor vida útil sin importar la carga de trabajo.

Gigabyte-H97M-DS3P-10

En el caso del socket del CPU (LGA 1150) se ha Chapado en Oro 5x (15µ), esta idea precede de la conductividad del oro y por ende se convierte en una solución para la corrosión en los pines y evitar malos contactos.


UEFI BIOS

Gigabyte-Z97X-UD5H-BK-18

Gigabyte-H97M-DS3P-11

Safe – Proviene de la seguridad con la que se blindó al sistema, por eso se cuenta con la tecnología Gigabyte DualBIOS (UEFI) la cual se encarga de proteger el BIOS añadiendo uno de respaldo, así en caso de falla se podrá restaurar el BIOS corrupto con el respaldo.

En el UEFI BIOS encontraremos todos los parámetros necesarios para la configuración del sistema desde cambio de idioma, monitoreo de nuestros componentes o la prioridad de arranque de nuestros dispositivos de almacenamiento instalados.


Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8.1 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Equipo de Pruebas
Tarjeta madreGigabyte H97M-DS3P
Gigabyte H97N-WIFI
ProcesadorIntel core i7 4790K @ 4.4 GHz
Memoria RAMADATA XPG 8GB DDR3 1866 MHz
RefrigeraciónXSPC Raystorm 750 EX360
Tarjetas gráficasEVGA GeForce GTX 960 SuperSC ACX 2.0+
Fuente de poderSeaSonic Platinum 1200W
AlmacenamientoCorsair Force Series GS 240GB SSD

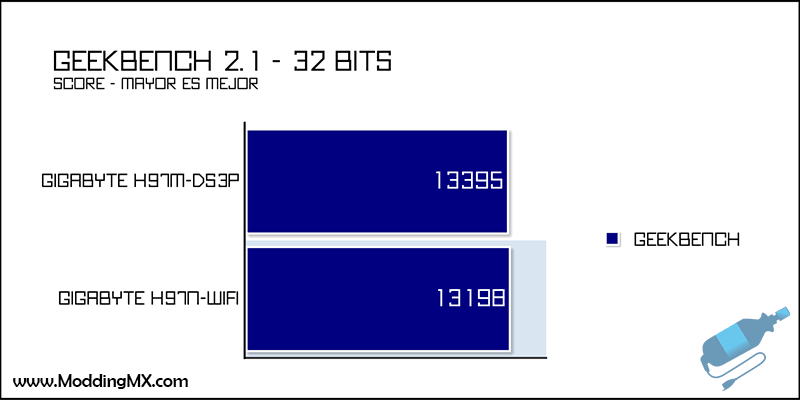

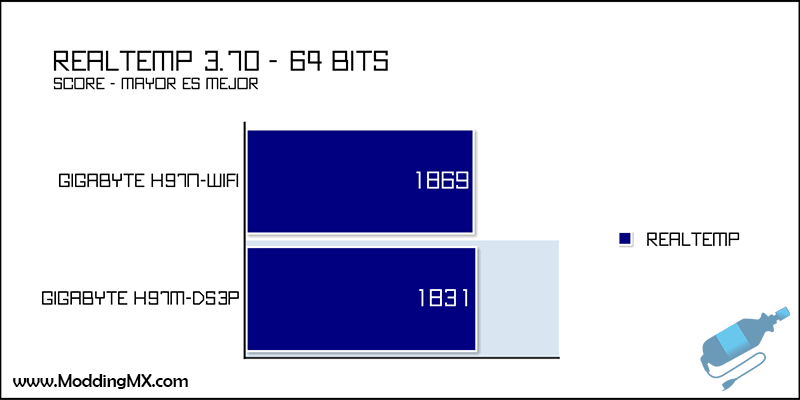

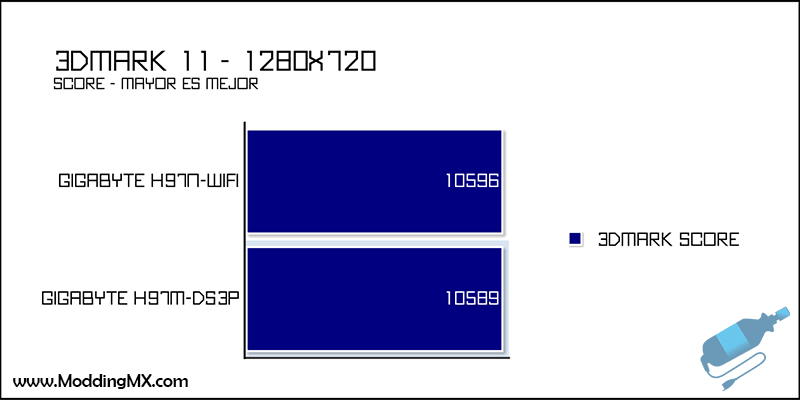

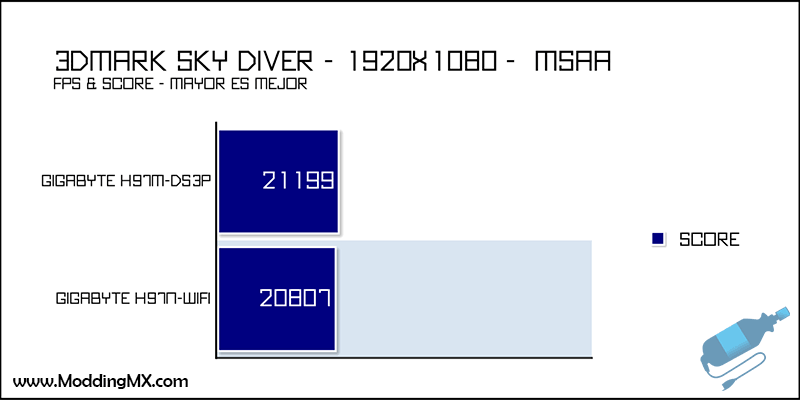

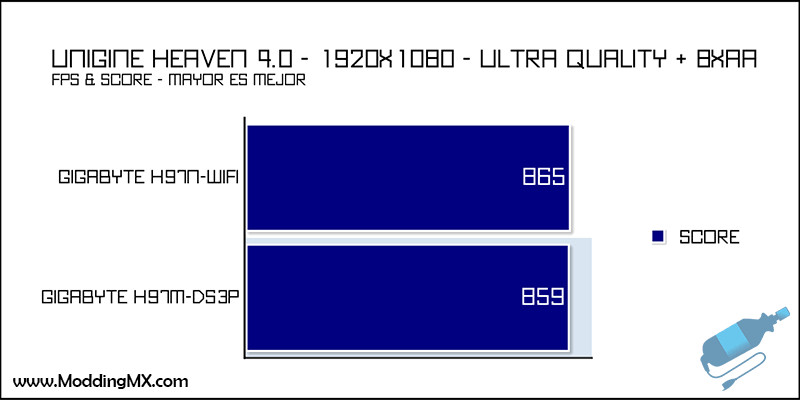

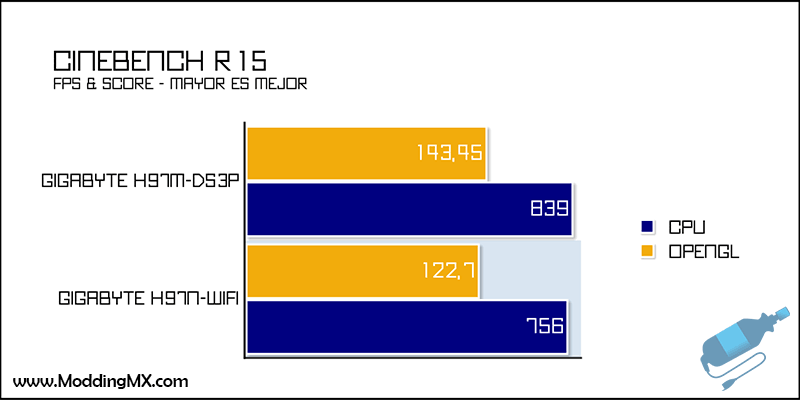

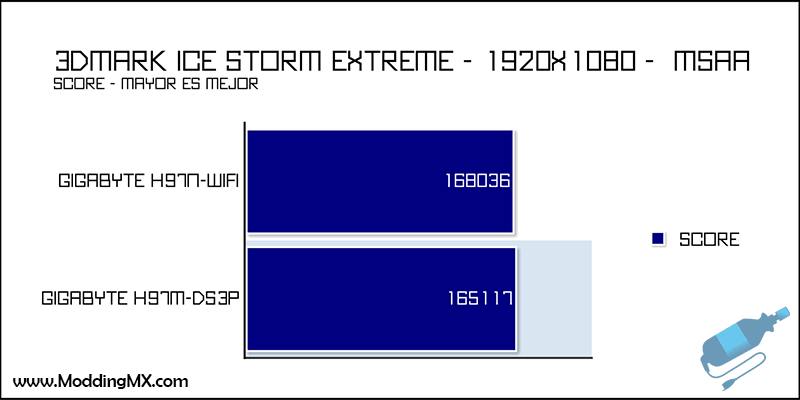

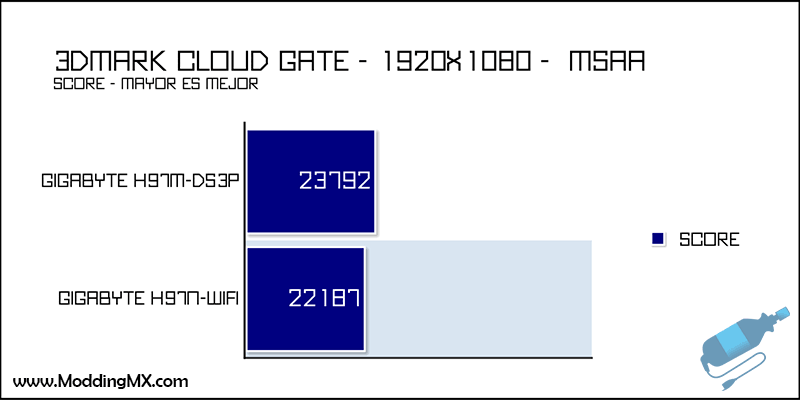

Resultados – Pruebas Sintéticas

Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como una demostración del rendimiento que se puede esperar de esta tarjeta madre.

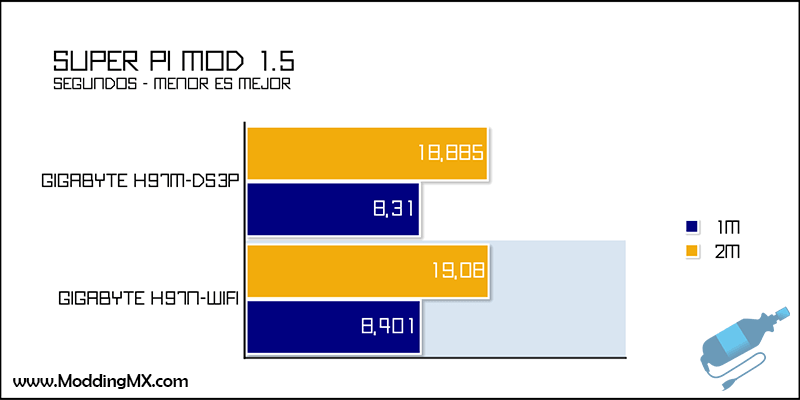

Gigabyte-H97M-DS3P-27

Gigabyte-H97M-DS3P-23

Gigabyte-H97M-DS3P-30

Gigabyte-H97M-DS3P-29

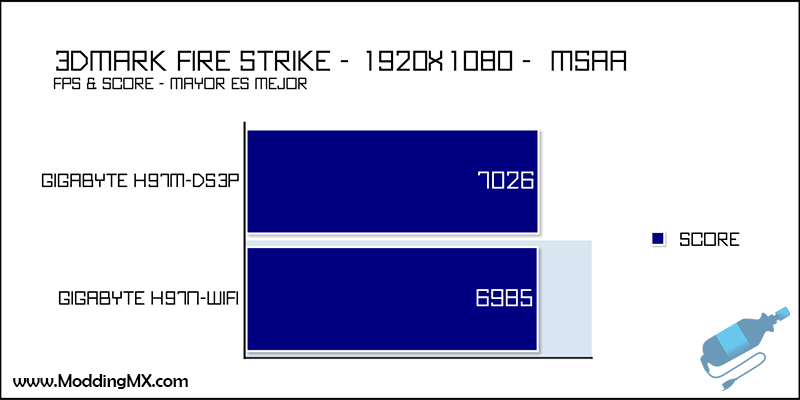

Gigabyte-H97M-DS3P-19

Gigabyte-H97M-DS3P-20

Gigabyte-H97M-DS3P-21

Gigabyte-H97M-DS3P-22

Gigabyte-H97M-DS3P-18

Gigabyte-H97M-DS3P-25

Gigabyte-H97M-DS3P-26

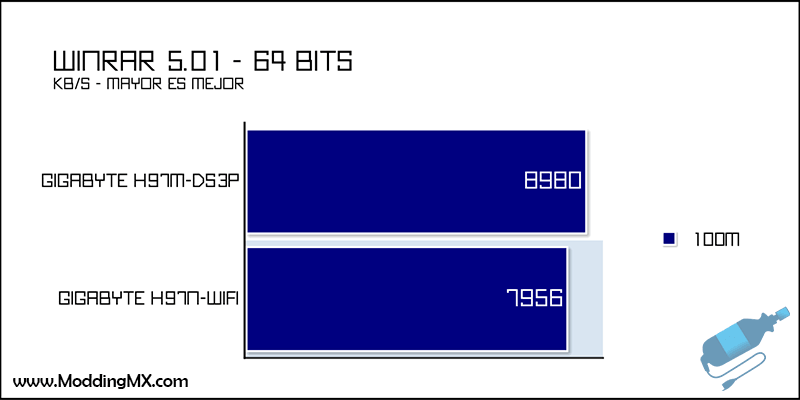

Gigabyte-H97M-DS3P-28

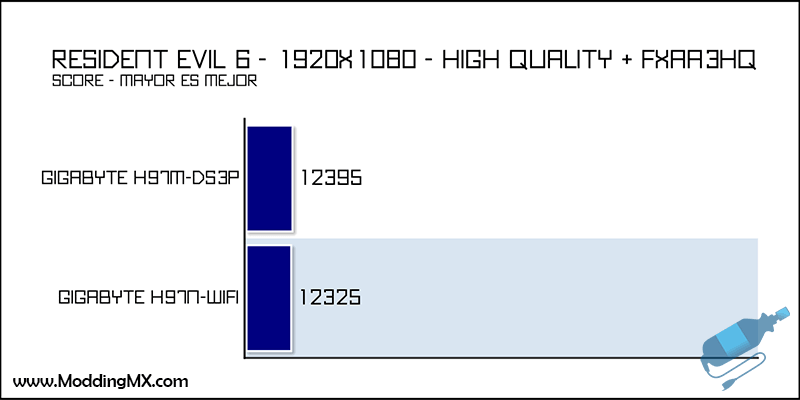

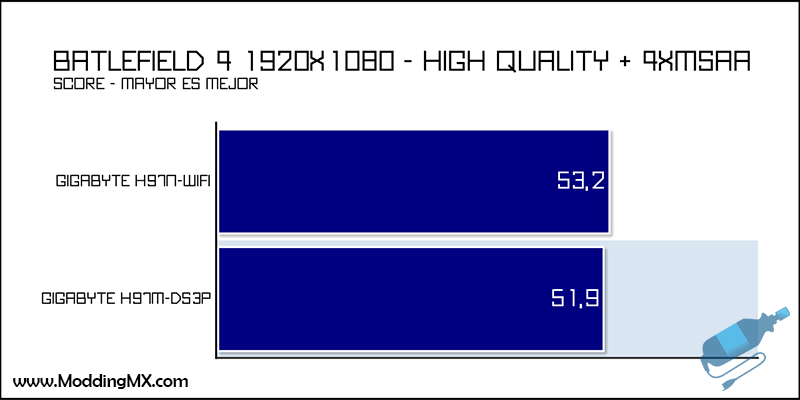

Resultados – Pruebas Reales

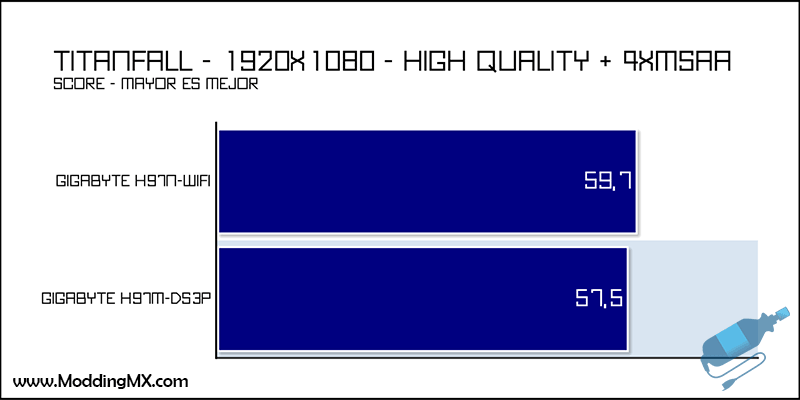

Gigabyte-H97M-DS3P-33

Gigabyte-H97M-DS3P-32

Gigabyte-H97M-DS3P-31

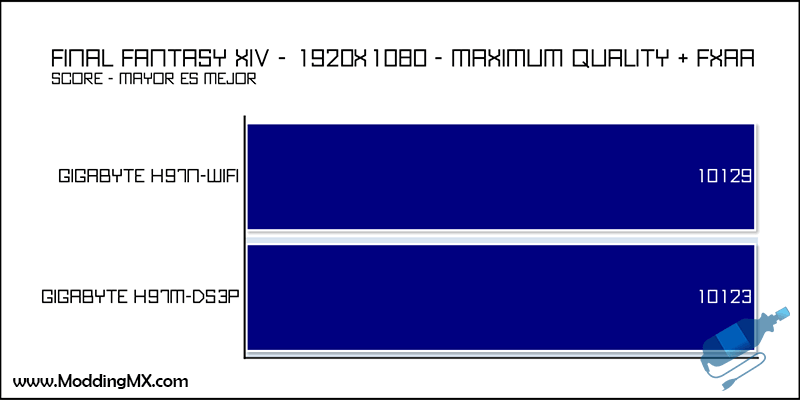

Gigabyte-H97M-DS3P-24


Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

Plataformas orientadas al ámbito empresarial siempre deberán de incluir tecnologías que hagan valer la inversión a largo plazo, por ello Gigabyte tiene todas ellas en la línea de Ultra Durable, así puede ofrecer una garantía de tres hasta cinco años, incluso con daño físico.

En cuando a la durabilidad tenemos tecnologías que protegen de los daños más frecuentes en equipos electrónicos como la protección contra descargas electrostáticas (ESD) para el puerto Ethernet LAN y los USB, Gigabyte DualBIOS (UEFI) y Socket del CPU Chapado en Oro 5x (15µ).

Así con un costo bajo se tiene alta relación costo-beneficio y con el soporte para Intel Business Advantage se convierte en un producto recomendado para empresas, oficinas o computadores con uso de ofimática.
