Review – Gigabyte Z97X-UD7 TH

¡Hola amigos de ModdingMX! El día de hoy hablaremos del producto insignia de Gigabyte para la linea Ultra Durable con el chipset Z97, se trata de la Z97X-UD7 TH, un producto enfocado para aquellas personas que buscan calidad como prioridad aunque por los beneficios que nos otorga el chipset contaremos con un sistema robusto en cuestión de componentes y tecnologías incluidas por la marca.

Gigabyte-Z97X-UD7-TH-1Gigabyte-Z97X-UD7-TH-2















Aunque la linea Ultra Durable no pretende ser la mejor para gamers u overclockers ofrece características que ayudarán a los profesionistas para obtener el mejor rendimiento de sus componentes así como también contar con los últimos estándares de conectividad como Dual Thunderbolt, SATA Express y PCI Express 3.0.

Gigabyte-Z97X-UD7-TH-3

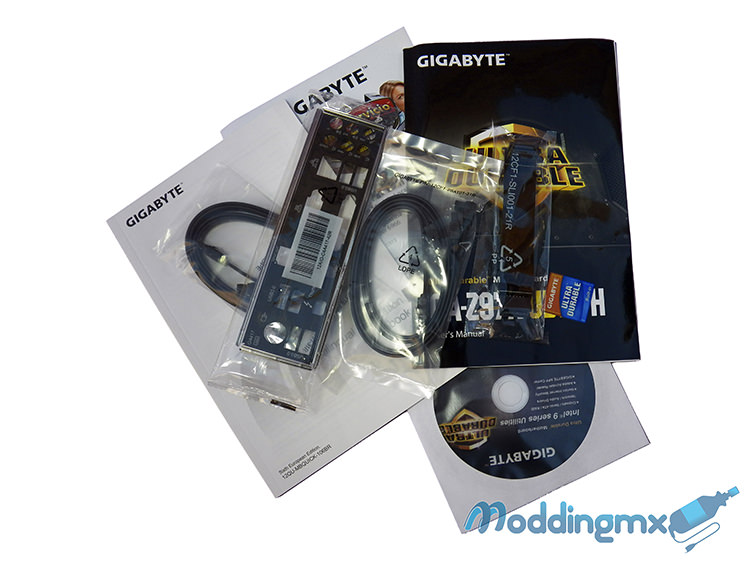

Así pues encontramos dentro del empaque lo necesario para realizar la instalación de nuestro sistema comenzando con:

  • Manual de usuario
  • CD con Drivers
  • I/O Shield
  • 2x Cables SATA
  • Puente SLI (NVIDIA)

Especificaciones

Especificaciones
CPUIntel Socket 1150 para procesadores Core i7/i5/i3/Pentium/Celeron
Chipset Intel Z97
Memoria4x DIMM, Max. 32GB
Arquitectura Dual Channel Memory
Soporta Intel Extreme Memory Profile (XMP)
Gráficos1x D-Sub
1x DVI-D
1x HDMI
Puertos de expansión1 x PCIe 3.0/2.0 x16 (PCIEX16)
1 x PCIe 3.0/2.0 x16 (PCIEX8)
1 x PCIe 3.0/2.0 x16 (PCIEX4)
3 x PCIe 2.0 x1
AlmacenamientoIntel Z97 chipset:

1x SATA Express
6x SATA 6Gb/s

Marvell 88SE9172:

2x SATA 6Gb/s
LANIntel GbE LAN chip (10/100/1000 Mbit)


Intel GbE LAN phy (10/100/1000 Mbit) (LAN2)
AudioRealtek ALC1150 codec
Puertos USBIntel Z97 chipset :
4x USB 3.0/2.0
6x USB 2.0/1.1

Chipset + Renesas uPD720210 USB 3.0 Hub:

4x USB 3.0/2.0
Factor de FormaATX

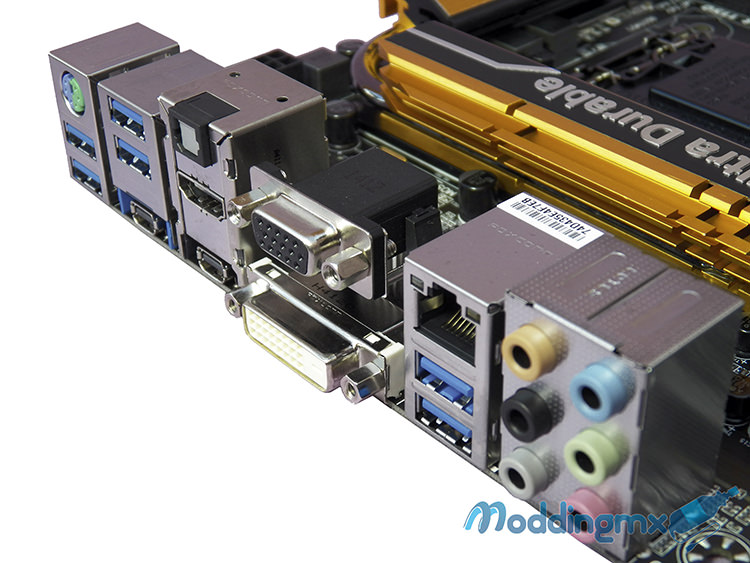

Gigabyte-Z97X-UD7-TH-13


A detalle

Gigabyte-Z97X-UD7-TH-4

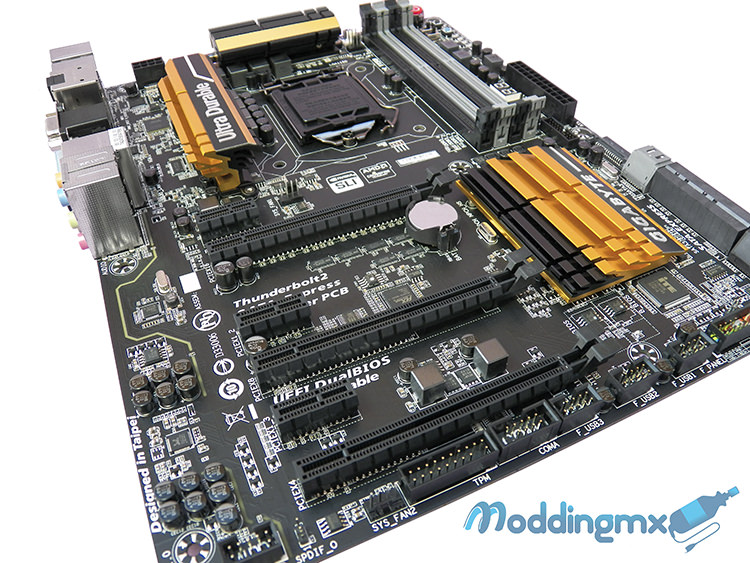

La tarjeta madre viene en un factor de forma ATX (30.5cm x 24.4cm) mientras que los cambios más notorios, en comparación con su similar de la serie 8, son los disipadores de calor que ofrecen enfriamiento de los componentes con mayor eficacia y tienen una diseño más estilizado.

Gigabyte-Z97X-UD7-TH-5

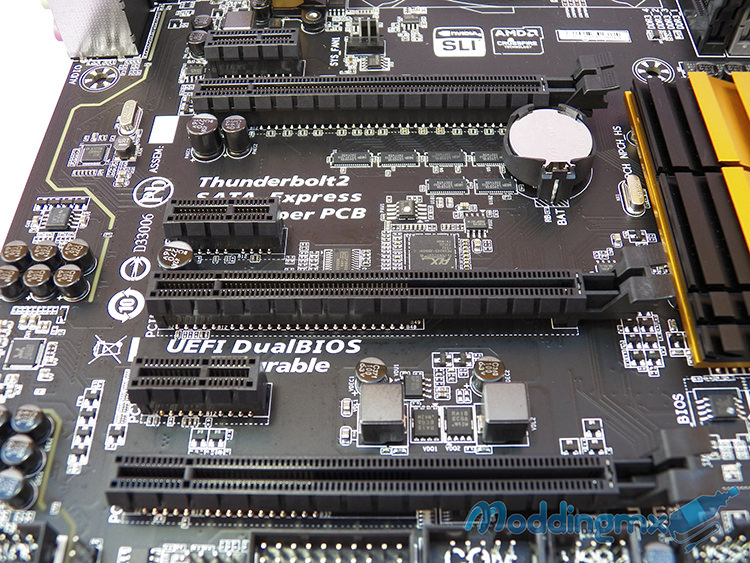

Para los puertos de expansión contaremos con un PCI Express 3.0 (PCIEX16), un PCI Express 3.0 (PCIEX8) y finalmente un PCI Express 3.0 (PCIEX4) los cuales nos permitirán tener arreglos multiGPU con 3-Way/2-Way para configuración en AMD CrossFire y 2-Way NVIDIA SLI y para expandir las capacidades del sistema se tienen además tres slots PCI Express x1.

Gigabyte-Z97X-UD7-TH-6

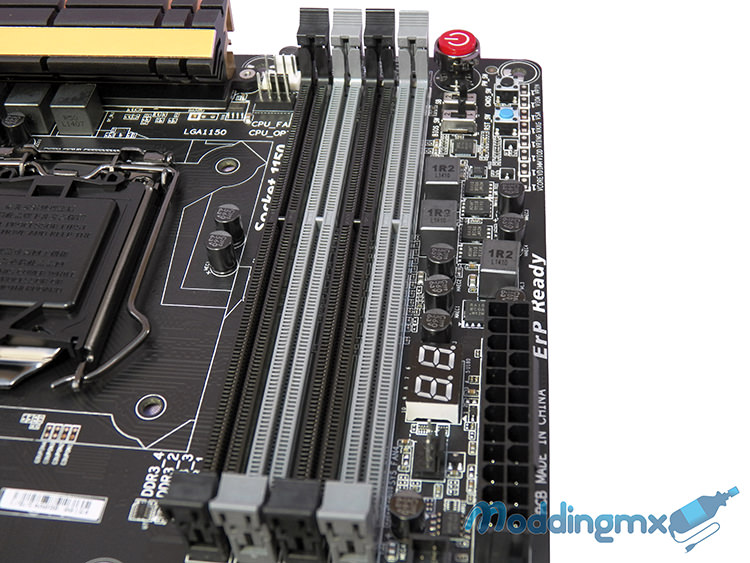

Mientras para la instalación de memoria RAM contaremos con un total de cuatro slots DDR3 que nos permitirán hasta un máximo de 32GB en arquitectura Dual Channel y con soporte para Extreme Memory Profile (XMP), permitiendo múltiples configuraciones de frecuencias como:

  • DDR3 3200(O.C.)MHz
  • DDR3 3100(O.C.) MHz
  • DDR3 3000(O.C.) MHz
  • DDR3 2933(O.C.) MHz
  • DDR3 2800(O.C.) MHz
  • DDR3 2666(O.C.) MHz
  • DDR3 2600(O.C.) MHz
  • DDR3 2500(O.C.) MHz
  • DDR3 2400(O.C.) MHz
  • DDR3 2200(O.C.) MHz
  • DDR3 2133(O.C.) MHz
  • DDR3 2000(O.C.) MHz
  • DDR3 1866(O.C.) MHz
  • DDR3 1800(O.C.) MHz
  • DDR3 1600 MHz
  • DDR3 1333 MHz

Gigabyte-Z97X-UD7-TH-7

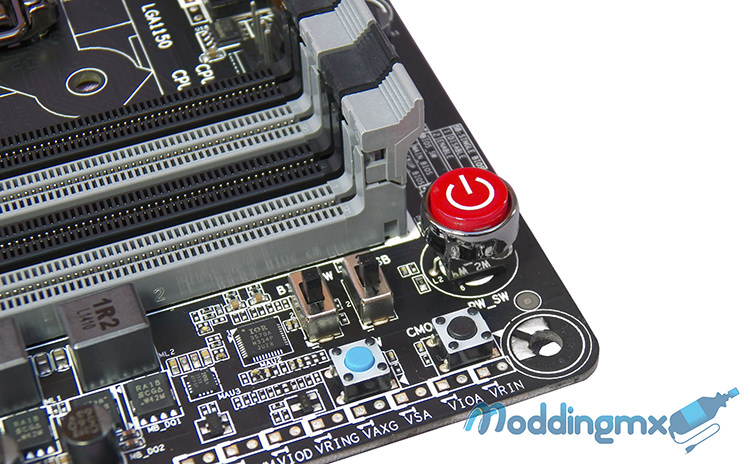

En una de las esquinas de la tarjeta madre encontramos un conjunto de botones que nos dan acceso directo a funciones del sistema como:

  • Botón de encendido
  • Botón de reinicio
  • Botón Clear CMOS
  • Switch BIOS
  • Puntos para tomar lecturas de voltajes en tiempo real

Gigabyte-Z97X-UD7-TH-8

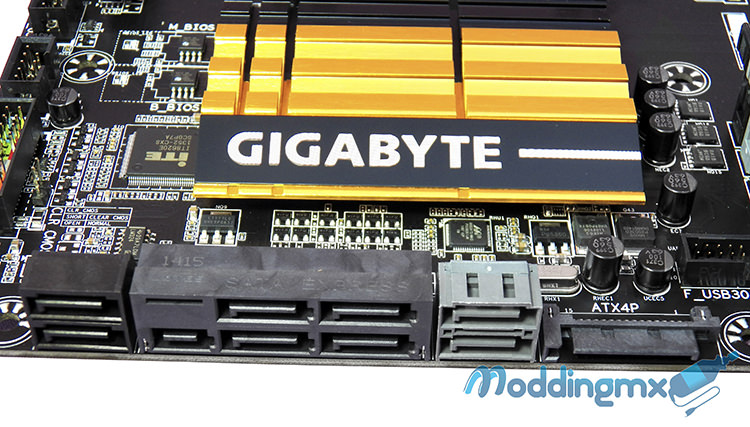

En un producto tope de linea pensado en el rendimiento y calidad contaremos con los últimos estándares de conectividad para nuestros dispositivos de almacenamiento, por ello se tiene un puerto SATA Express el cual tiene conexión PCI Express o SATA, ofreciendo con ello una velocidad de transferencia de hasta 10 Gb/s y para mantener compatibilidad con otros dispositivos se cuenta además con 8 puertos SATA 6Gb/s.

Gigabyte-Z97X-UD7-TH-10

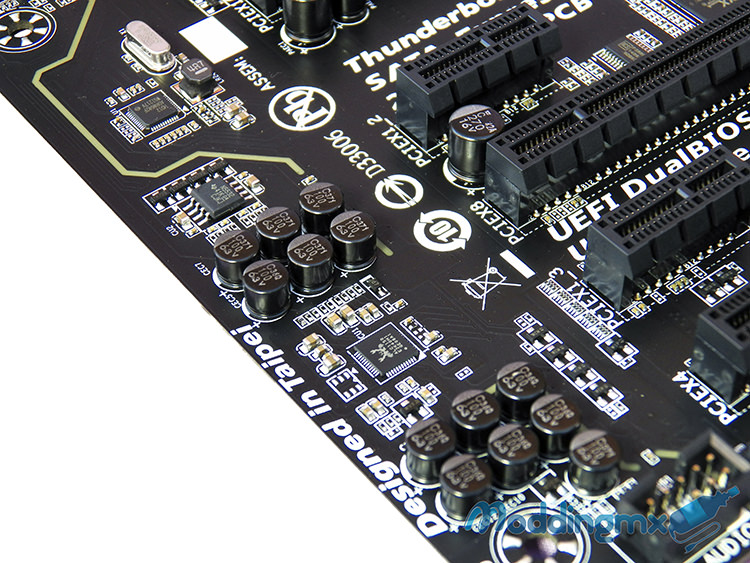

El sistema de audio viene dotado, al igual que en toda la serie 9, por el codec realtek ALC1150 que permite la reproducción de audio de 7.1 canales con la mejor calidad y ofreciendo un un audio realista, sin distorsión y más nítido, también cubre aun utilizando headset ya que incorpora un amplificador de audio que ofrece las mismas cualidades debido a la potencia del mismo.

La zona de audio se encuentra aislada del resto de los componentes por medio de una pista con iluminación LED, con el único objetivo de proteger el audio de interferencias electromagnéticas.

Gigabyte-Z97X-UD7-TH-12

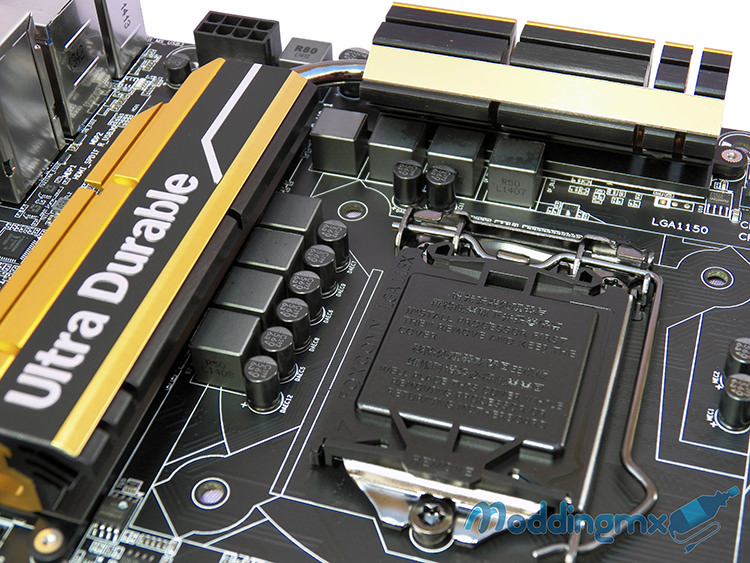

En cuanto a los beneficios que la tecnología Ultra Durable nos ofrece capacitores sólidos 10K Durable Black que además de tener una vida útil mayor (10K horas) ofrecen mejor eficiencia aun cuando la carga en el CPU sea máxima, Socket del CPU Chapado en Oro 5x (15µ) evitando la corrosión causante de los malos contactos entre el procesador y el socket.

Otra protección que se añadió es hacia los puertos de Ethernet y USB, protegiéndolos de las descargas electrostáticas (ESD) ya que éste es un problema frecuente en los equipos electrónicos.

Gigabyte-Z97X-UD7-TH-15

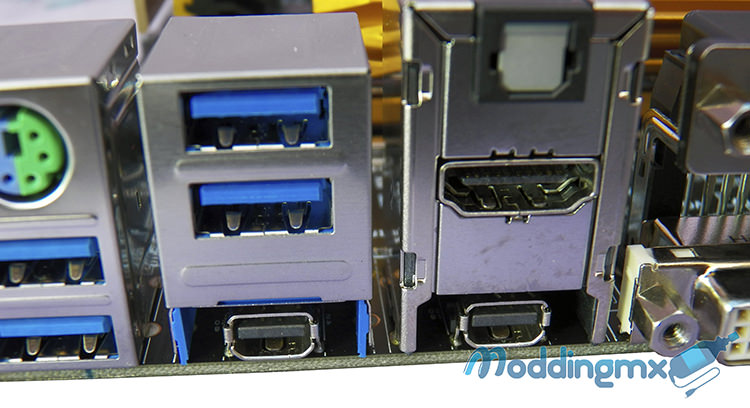

En la introducción de la revisión hablamos de la tecnología Dual Thunderbolt 2, ya que ahora con la Z97X-UD7 TH contaremos con el nuevo controlador que en esta versión nos permite velocidades de transferencia de datos de hasta 20 Gbps, especialmente diseñado para dispositivos de almacenamiento de alto rendimiento.

Gigabyte-Z97X-UD7-TH-9

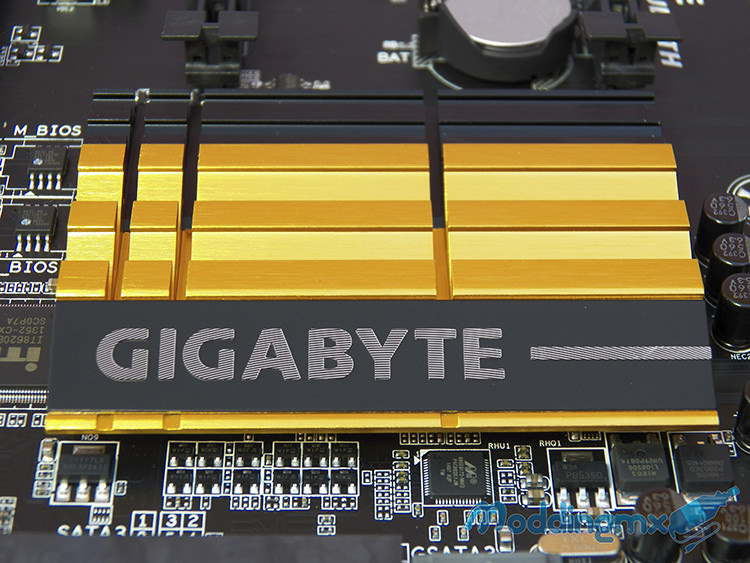

Así es como Gigabyte renovó todas sus lineas de productos con la serie 9 de Intel, sufriendo cambios para bien, entre ellos nuevo diseño de los disipadores que permiten mantener fresca la zona PWM y el chipset (PCH) además  de cFos Speed, una aplicación de gestión de tráfico de red la cual administra la entrada y salida de paquetes tal como si lo hiciera un sistema operativo optimizado para ofrecer un mayor rendimiento de nuestra red.


UEFI BIOS

Gigabyte-Z97X-UD7-TH-14

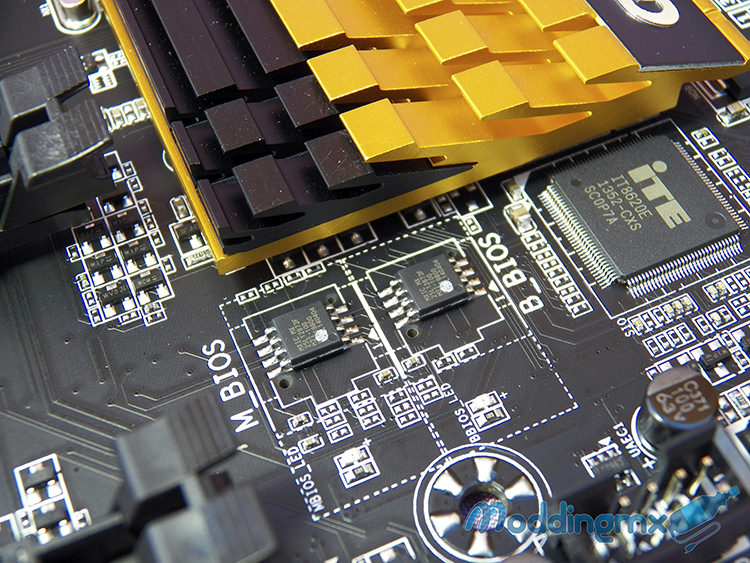

El UEFI BIOS de la tarjeta madre se encuentra protegido por medio de la tecnología UEFI DualBIOS, encargada de proteger una de las partes primordiales del sistema, añadiendo un BIOS de respaldo, el cual entra en acción en caso de presentar alguna falla el BIOS principal por algún motivo como virus, archivos corrompidos o una actualización incorrecta.

Gigabyte-Z97X-UD7-TH-33

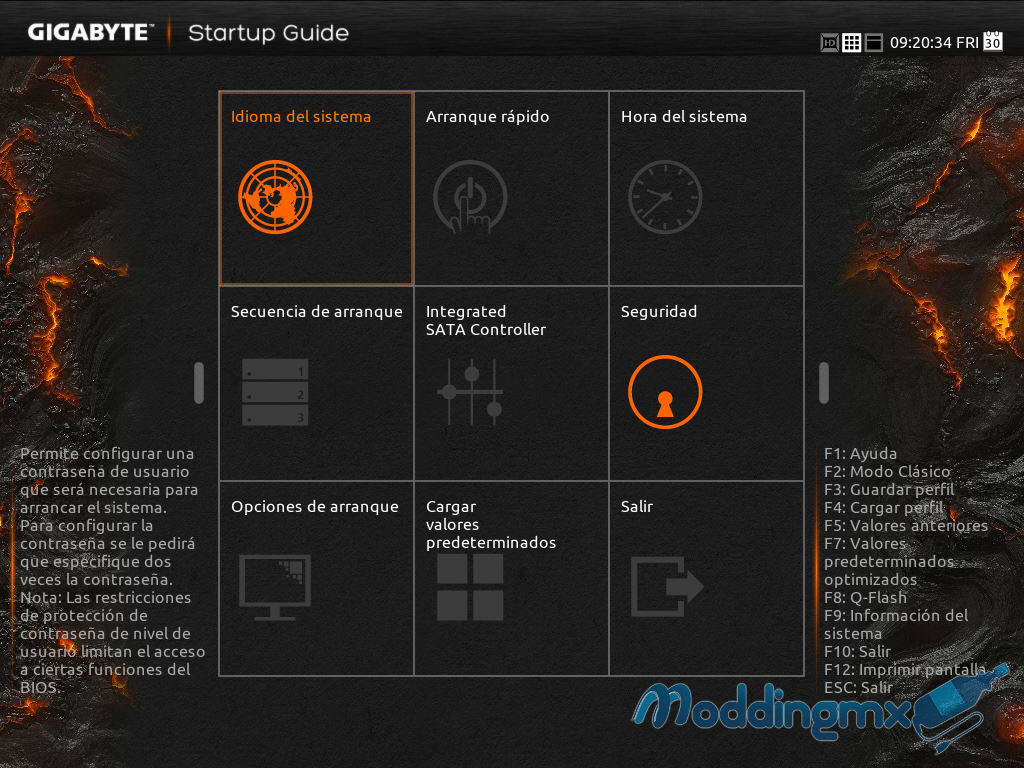

Algo que también sufrió cambio fue la interfaz del UEFI BIOS ya que ahora es más simple en el manejo, mostrando una pantalla principal con accesos directos hacia los parámetros más utilizados, ésto se plantea para que usuarios con poca experiencia puedan configurar el sistema de manera rápida y sencilla.

Aparte de la interfaz de inicio contamos con la versión completa donde se tienen todos los parámetros del BIOS, permitiendo configurar cada uno de los aspectos del sistema.

Gigabyte-Z97X-UD7-TH-40

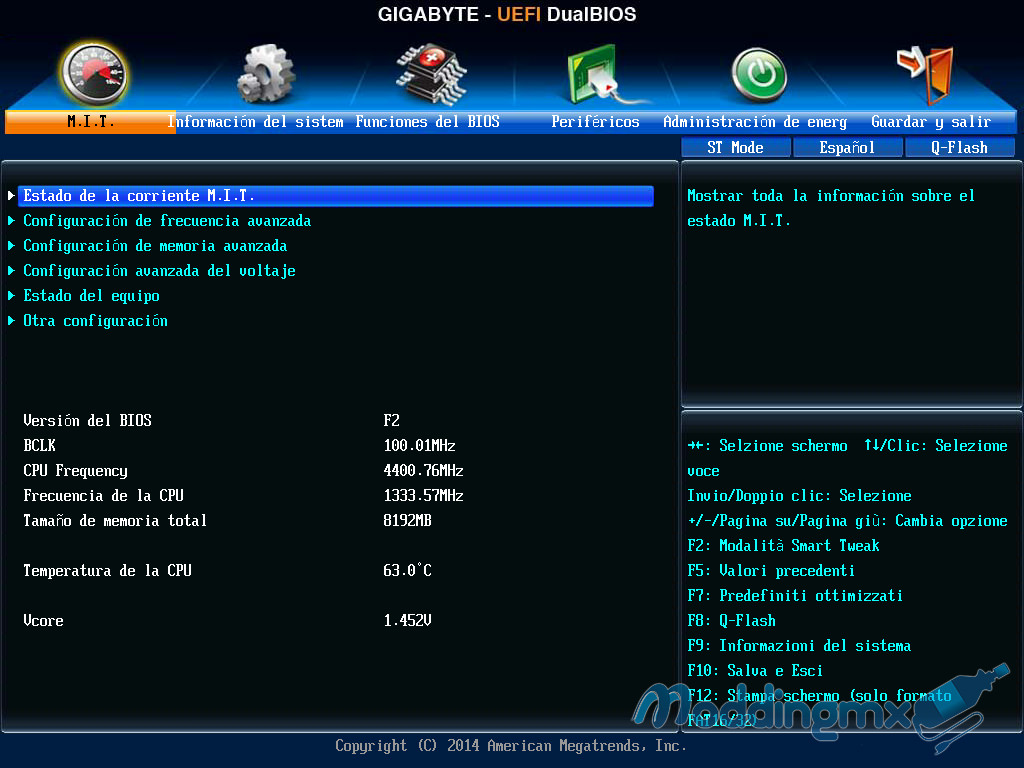

Finalmente para aquellos que quieran volver a la interfaz pasada pueden hacerlo contando con las mismas herramientas, únicamente que se mantiene el UEFI BIOS con el que más personas están acostumbrados.


Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8.1 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Equipo de Pruebas
Tarjeta madreGigabyte Z97X-UD7 TH
ProcesadorIntel core i7 4790K @ 4.4 GHz
Memoria RAMADATA XPG 8GB DDR3 1866 MHz
RefrigeraciónXSPC Raystorm 750 EX360
Tarjetas gráficasEVGA GeForce GTX 960 SuperSC ACX 2.0+
Fuente de poderSeaSonic Platinum 1200W
AlmacenamientoCorsair Force Series GS 240GB SSD

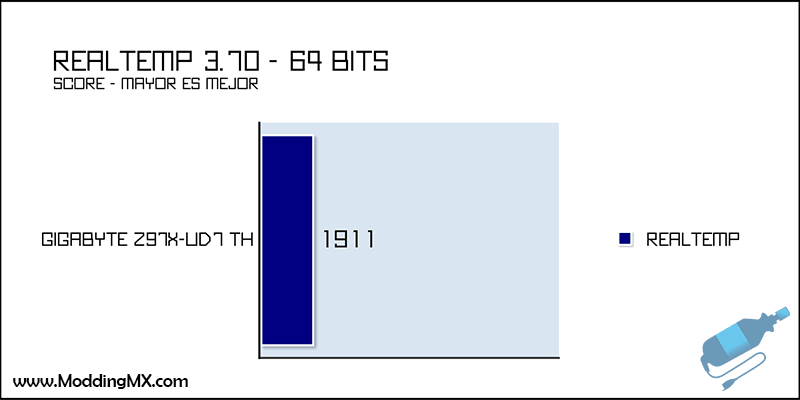

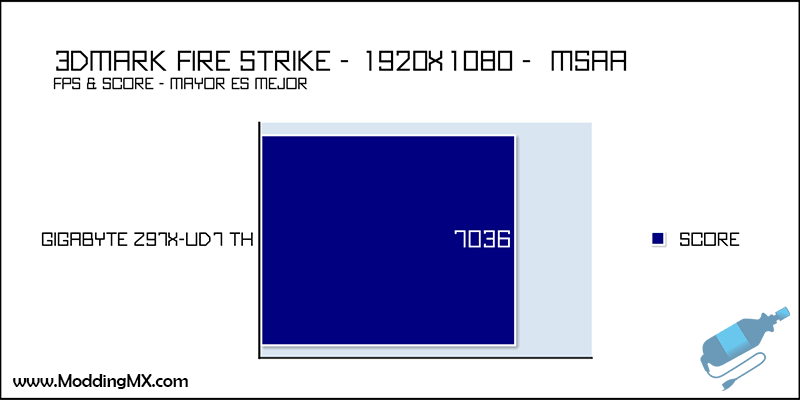

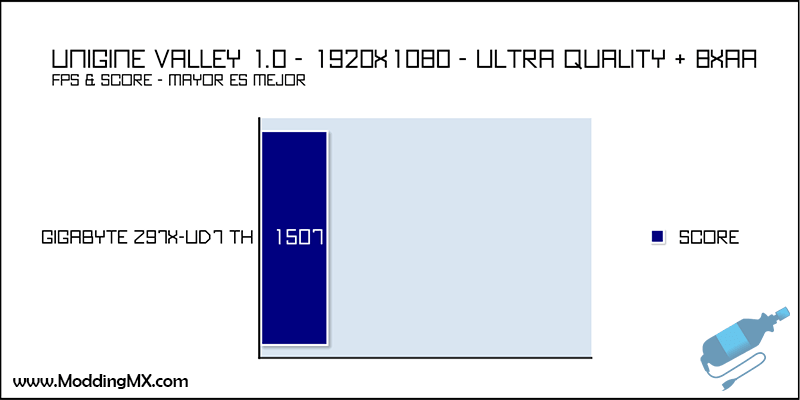

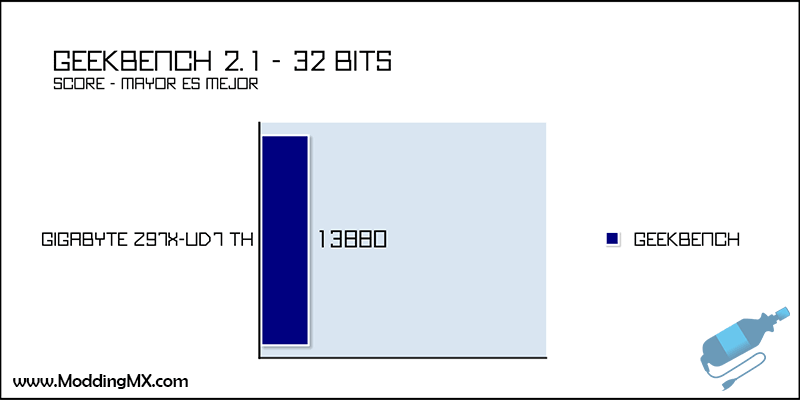

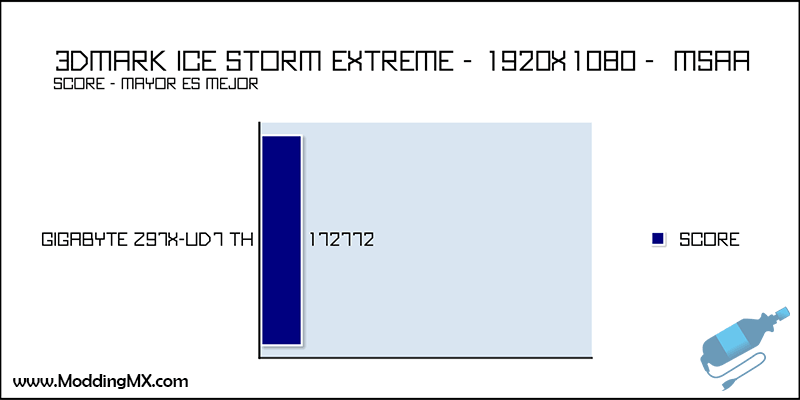

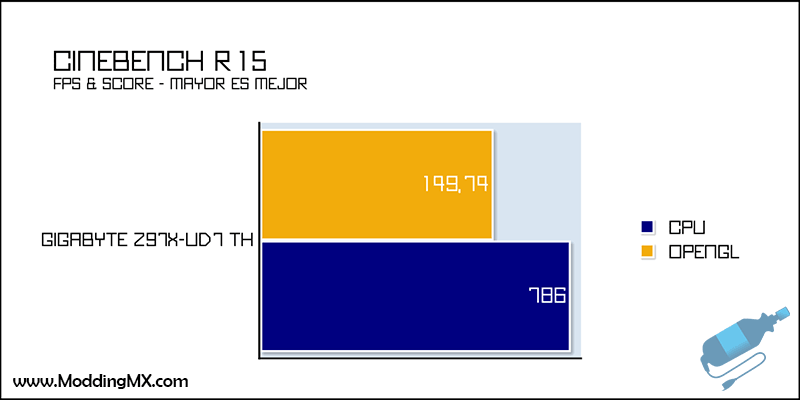

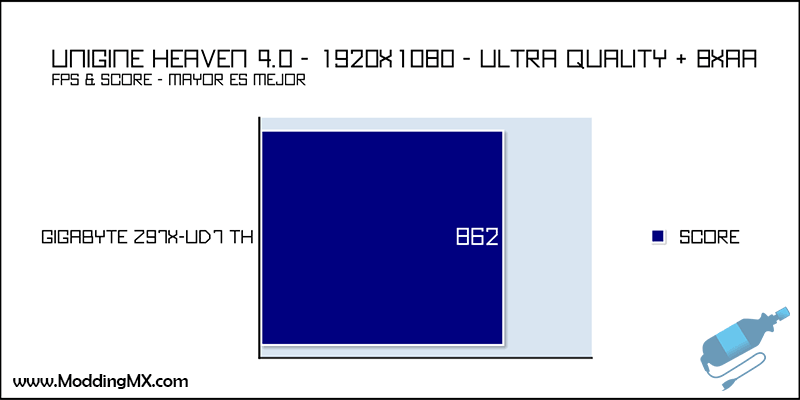

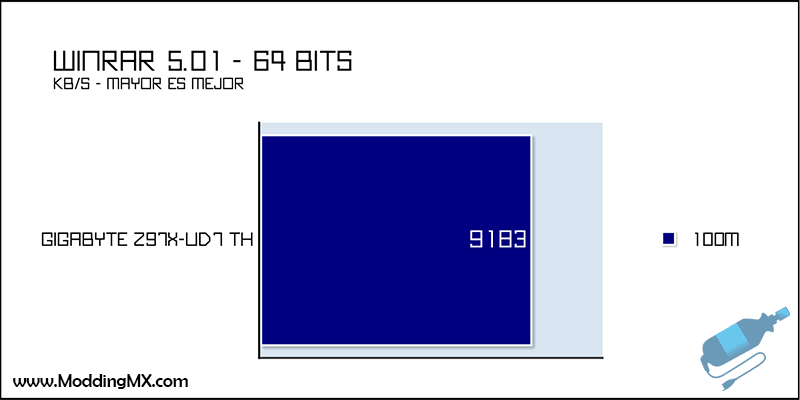

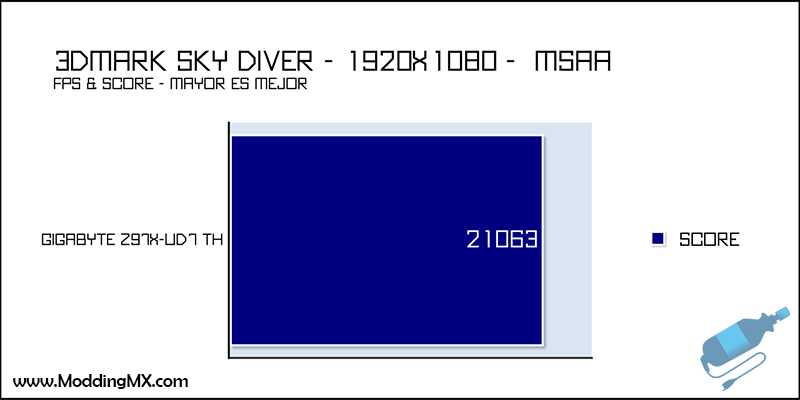

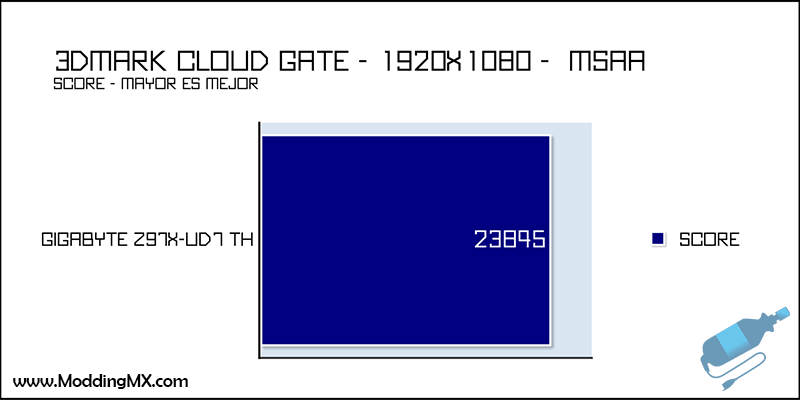

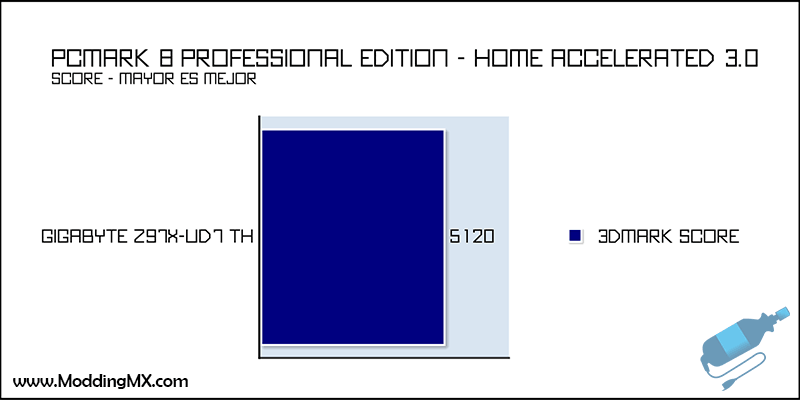

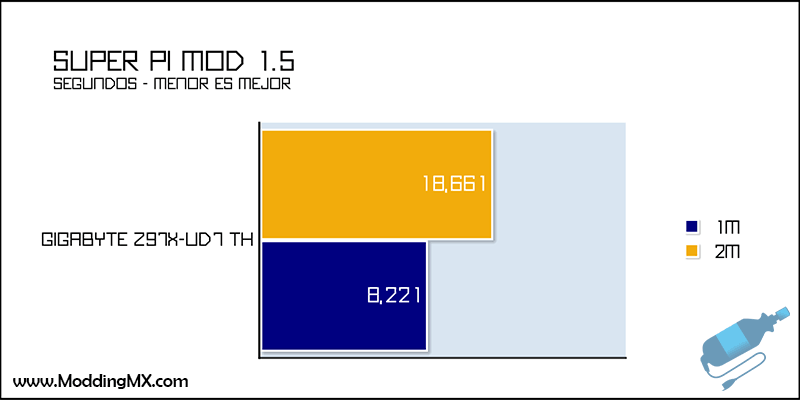

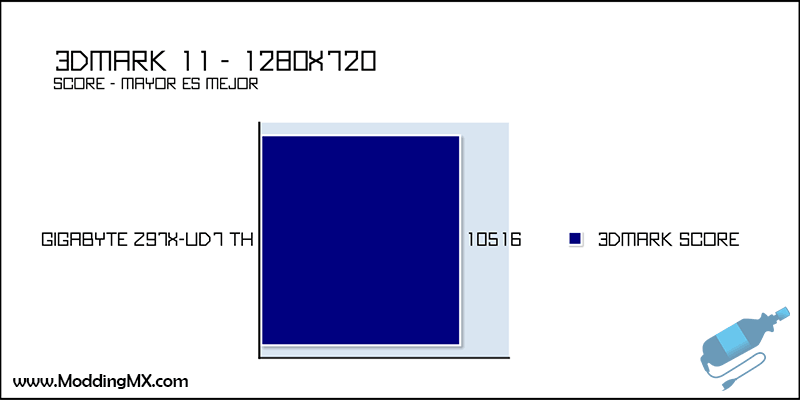

Resultados – Pruebas Sintéticas

Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como una demostración del rendimiento que se puede esperar de esta tarjeta madre.

Gigabyte-Z97X-UD7-TH-26

Gigabyte-Z97X-UD7-TH-22

Gigabyte-Z97X-UD7-TH-27

Gigabyte-Z97X-UD7-TH-25

Gigabyte-Z97X-UD7-TH-24

Gigabyte-Z97X-UD7-TH-20

Gigabyte-Z97X-UD7-TH-19

Gigabyte-Z97X-UD7-TH-18

Gigabyte-Z97X-UD7-TH-17

Gigabyte-Z97X-UD7-TH-16

Gigabyte-Z97X-UD7-TH-21

Gigabyte-Z97X-UD7-TH-31

Gigabyte-Z97X-UD7-TH-30

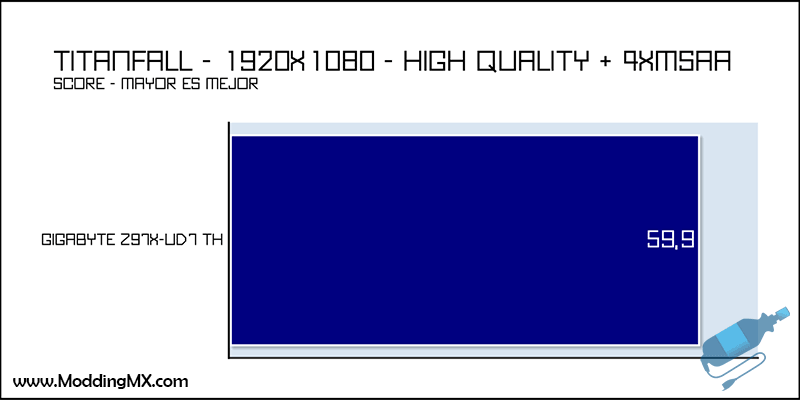

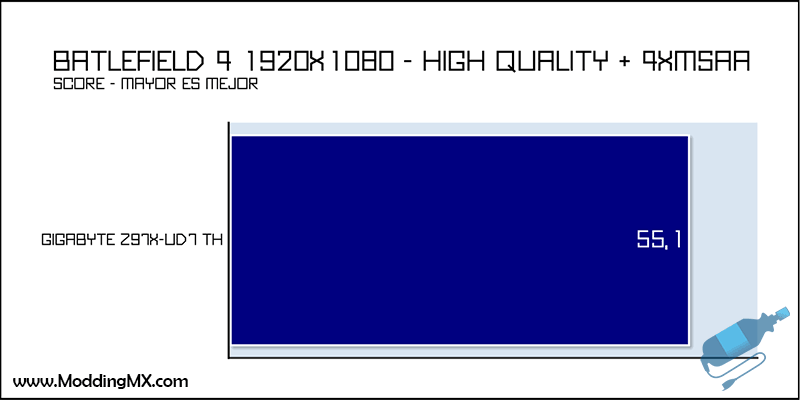

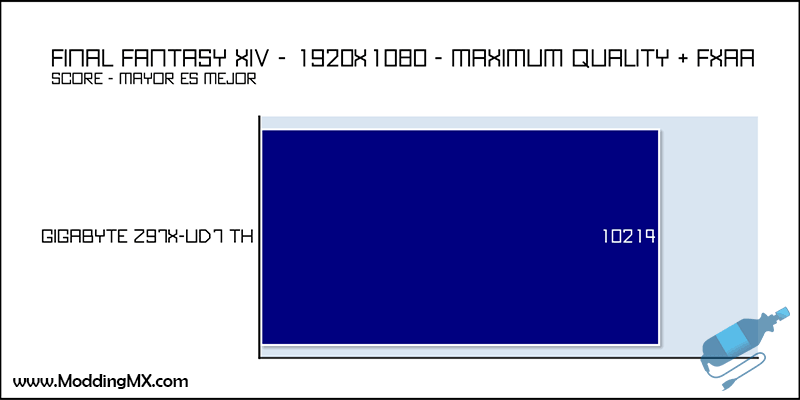

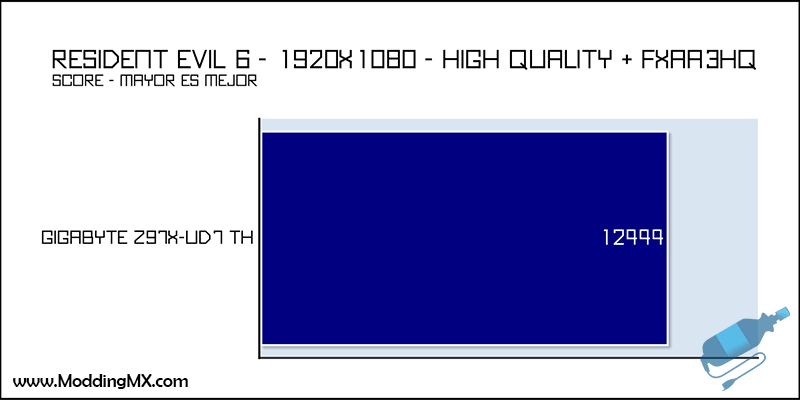

Resultados – Pruebas Reales

Gigabyte-Z97X-UD7-TH-23

Gigabyte-Z97X-UD7-TH-32

Gigabyte-Z97X-UD7-TH-29

Gigabyte-Z97X-UD7-TH-28


Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

Rendimiento y calidad es lo que todos los entusiastas buscamos sobre todo cuando realizamos una inversión que deseamos sea duradera, por ello Gigabyte con su linea Ultra Durable trata de ofrecer lo que todo amante de la tecnología busca con componentes de alta calidad, prestaciones de overclocking y los últimos estándares de conectividad, tal como Thunderbolt, SATA Express y PCI Express 3.0 con capacidad para arreglos multiGPU.

Algo que dejaremos claro es el enfoque de esta tarjeta madre, ya que si bien cuenta con funciones de overcloking, no está orientado a ello al igual que el gaming, Gigabyte lo que trata de ofrecer con la Z97X-UD7 TH es un equipo equilibrado y que tenga garantía de calidad en sus componentes.

Así con la certeza de calidad por medio del compendio de tecnologías de Ultra Durable, rendimiento de gráficos por medio de soporte para arreglos multiGPU tanto en AMD como NVIDIA y la incorporación de Dual Thunderbolt, creemos que es la opción perfecta para aquellas personas que arman un equipo equilibrado pero quieren tener un sistema flexible para realizar overclock o jugar ocasionalmente.

Por esos motivos es que recomendamos la tarjeta madre y le otorgamos nuestra distinción ModdingMX Silver.
