Review – Cooler Master V750 750W 80PLUS Gold Modular PSU

En esta ocasión vamos hablar de la fuente de poder de Cooler Master V750 80Plus Gold Modular, parece que actualmente el mercado está lleno de productos genéricos y de mala calidad, en combinación con la falta de información o pericia de algunos usuarios al adquirir este tipo de productos puede causar un daño irreparable a los componentes de la PC.

Es fácil olvidar que la fuente de poder es uno de los componentes fundamentales de un sistema de cómputo debido a que no experimentan actualizaciones tan significativas como las tarjetas madre, tarjetas de video o procesadores. Para poder corroborar que una fuente es de calidad existen certificaciones como la 80Plus encargada de verificar que otorgue eficiencia en el proceso de transformación de energía, es un factor que no influye directamente en la calidad de la fuente, pero es un plus a tomar en cuenta.

La certificación 80Plus es un estándar creado por las empresas Ecos y EPRI, con la finalidad de establecer estándares de calidad para las fuentes de poder. Ésta garantiza una eficiencia superior al 80%, es decir, que la energía que se consume no superará determinado porcentaje de pérdida generada en calor, trabajando al menos en un 50% de carga de la potencia de la fuente, contando así con varias modalidades:

Tipo de test 80 PLUS115V Interno No Redundante230V Interno Redundante
Porcentaje de Carga Nominal20%50%100%10%20%50%100%
80 PLUS80%80%80%
80 PLUS Bronze82%85%82%81%85%81%
80 PLUS Silver85%88%85%85%89%85%
80 PLUS Gold87%90%87%88%92%88%
80 PLUS Platinum90%92%89%90%94%91%
80 PLUS Titanium90%94%96%91%

Cooler Master V750 750W 80PLUS Gold Modular PSU

Conociendo un poco sobre la certificación sabremos qué marcas son las que invierten en desarrollo y diseño para ofrecer este estándar, sin embargo no es un indicativo definitivo de la calidad de la fuente de poder, en el caso de Cooler Master con la V750 contaremos con certificación 80Plus Gold con eficiencia energética superior al 90%.

Cooler Master V750 750W 80PLUS Gold Modular PSU

Gracias al diseño 3D de los circuitos se reduce la cantidad de cables internos además de permitir un sistema de cableado modular, contando con:

  • Cable 20+4 Pines
  • 2x Cable CPU12V 4+4 Pines
  • 4x Cable PCI-e 6+2 Pines
  • 8x Cable SATA
  • 6x Cable de 4 Pines (Periféricos)
  • 1x Cable de 4 Pines (Floppy)
  • Cable de alimentación eléctrica

Especificaciones

Especificaciones
ModeloRS-750-AMAA-G1
TipoIntel Factor de Forma ATX 12V V2.31
Dimensiones150mm x 140mm x 86mm
Voltaje de entrada90-264Vac
Corriente de entrada10 - 5A
Rango de frecuencia de entrada60 - 50Hz
PFCActive PFC (>0.9 typical)
Power Good Signal100-500ms
Hold Up Time>16ms
Eficiencia90%
MTBF100,000 Horas
ProtecciónOVP/UVP/OPP/OTP/SCP/OCP
Capacidad de salida750W
Temperatura de operación0~40°C
RegulacionesCE/TUV/FCC/CCC/BSMI/KCC/RCM/EAC/UL
Ventilador120mm
Certificación80 Plus Gold

A detalle

Cooler Master V750 750W 80PLUS Gold Modular PSU

Como todo dispositivo electrónico encargado de la conversión de energía, sufrirán calentamiento los componentes internos desgatando su funcionamiento paulatinamente, para evitar este problema Cooler Master añadió un ventilador de 120mm con una función inteligente, dependiendo de la exigencia del sistema, el flujo de aire aumentará o disminuirá para mantener frescos los componentes.

Cooler-Master-V750-80PlusGold-11

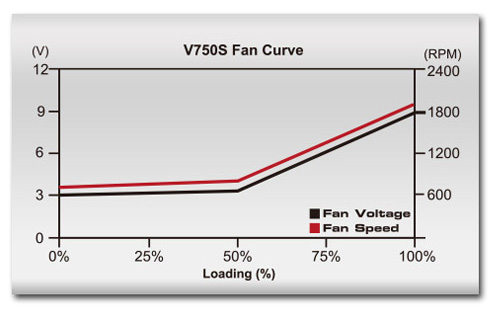

En la gráfica se muestra el comportamiento del ventilador a diferentes cargas de potencia, aunque el ventilador va combinado con el diseño 3D de circuitos mencionado con anterioridad ya que por la reestructuración interna de la fuente de poder la disipación de calor es más efectiva, esta fuente tiene como temperatura de funcionamiento máxima 40ºC para la máxima carga de potencia.

Como observación, siempre es preferible establecer la curva del ventilador en función de la temperatura de los componentes de la fuente en lugar de la carga de potencia, es mucho más práctico utilizar la temperatura como dato para controlarla, así se solucionan perturbaciones ajenas al sistema como temperatura ambiente o incluso polvo, que podrían incrementar la temperatura de la fuente independientemente de su carga.

Cooler Master V750 750W 80PLUS Gold Modular PSU

Ayudando a la refrigeración de la fuente de poder, por la parte posterior encontramos una rendija en forma de panal por donde el flujo de aire saldrá, se aprecian los componentes internos como el capacitor japonés que ofrece una mayor vida útil que los capacitores convencionales o «chinos», también tenemos el conector del cable de alimentación así como el interruptor de corriente.

Cooler Master V750 750W 80PLUS Gold Modular PSU

En la parte contraria al ventilador encontramos información detallada sobre los valores de entrada y salida, Cooler Master tiene patentado un diseño personalizado del módulo DC-DC por lo cual los voltajes del riel de 12V, 3.3V y 5V ofrecen mayor estabilidad en cada línea de alimentación, así como protección a interferencias o armónicos externos.

Voltaje de salida DC
+3.3V
+5V
+12V
-12V
+5VsB
Carga Máxima
25A
22A
62A
0.3A
2.5A
Carga Combinada
120W
744W
3.6W
12.5W
Salida Total
750W

Cooler Master V750 750W 80PLUS Gold Modular PSU

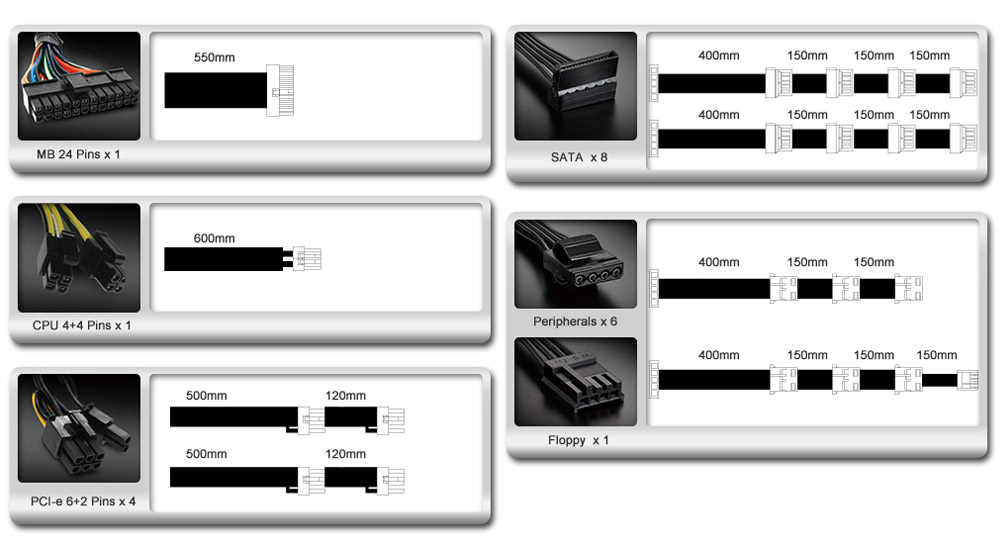

Finalmente hablaremos del sistema modular que nos permite un mejor ordenamiento de los cables en nuestro gabinete, utilizando sólo aquellos que sean necesarios, priorizando y dejando de lado aquellos que no utilizaremos en el ensamble.

Cooler-Master-V750-80PlusGold-12


Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 10 – 64Bits), se instalaron todos los drivers de la tarjeta madre, se deshabilitan procesos que pudieran estar corriendo en segundo plano y afectarán el rendimiento del equipo durante las pruebas.

Equipo de Pruebas
Tarjeta madreASUS ROG MAXIMUS VIII HERO ALPHA
ProcesadorIntel core i5 6600 @ 3.9 GHz
Memoria RAMKingston HyperX Predator 16GB DDR4 2133Mhz
RefrigeraciónXSPC Raystorm 750 EX360
Tarjetas gráficasPNY GeForce GTX1050Ti Gaming OC
Fuente de poderCooler Master V750 750W 80PLUS Gold
AlmacenamientoADATA XPG SX930 240GB SSD

En el caso de las fuentes de poder se realiza una medición por medio de un multímetro a cada riel (3.3V, 5V y 12V), observando la variación de voltaje tanto en reposo como con carga, así podremos ver la calidad ya que el estándar de ATX permite una variación tolerable de hasta 5% para cada riel.

Variaciones Tolerables en PSU ATX
-5%
Sin Variación
+5%
3.135V
3.3V
3.465V
4.75V
5V
5.25V
11.4
12V
12.6V

Resultados

Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como una demostración del rendimiento que se puede esperar de esta fuente de poder.

Resultado de Variaciones en PSU Cooler Master V750
Reposo
Carga
Voltaje Riel
3.3V
5V
12V
3.3V
5V
12V
Voltaje Obtenido
3.304V
5.04V
12.029V
3.348V
5.053V
12.126V
Variación
0.1%
0.8%
0.1%
1.4%
1.0%
1.0%

Lógicamente estas pruebas son limitadas ya que para obtener la eficiencia real necesitamos equipo especializado como nuestro amigo JonnyGURU, de donde tomamos esta gráfica, misma que nos muestra la alta eficiencia, por este motivo la Cooler Master V750 está dentro del tier 1 de las fuentes de poder más confiables.

Se puede observar como la eficiencia máxima de la fuente (aceptable, incluso superior a Gold) se encuentra al mantener una carga entre 300W y 326W, esto nos demuestra que un equipo que no ocupe los 750W (usualmente configuraciones 1 CPU/1 GPU) estará transformando de manera eficiente la energía al estar cercano a su máxima capacidad, más importante aún, la fuente puede incluso exceder su carga hasta 843W manteniendo una eficiencia del 88% (aún dentro del criterio de una Gold) y lo más sorprendente, con un factor de potencia de 0.995, asegurándonos un desfase mínimo entre el voltaje y la corriente de nuestra instalación eléctrica, ahorrándonos dinero sobre la factura eléctrica (manteniendo siempre un factor de potencia superior a 0.9 como lo recomienda la comisión federal de electricidad en México).


Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En HardwaReviews se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor, confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

La fuente de poder es y será un componente fundamental en cualquier sistema de cómputo, debemos entender que es la primer protección que tendremos ante descargas eléctricas, por ello, es importante verificar que cumpla con los estándares de calidad tanto en protección como en eficiencia.

Cooler Master nos ofrece en la V750 un producto de alta calidad con un diseño único para tener mayor eficiencia, respaldo de la certificación 80Plus Gold y bajo la construcción de Enhance, uno de los mejores fabricantes de fuentes de poder, motivo por el cual está PSU se encuentra en el tier 1 de las fuentes más confiables.

Así con una variación de voltaje de 1.4% y una eficiencia del 90%, como vimos con ayuda del equipo especializado de JonnyGURU, la fuente de poder Cooler Master V750 cumple con los requerimientos para ser un producto de alta calidad recomendado para gamers, entusiastas y todos los que quieran tener gran potencia y protección en sus equipos, por ello otorgamos nuestra distinción:
