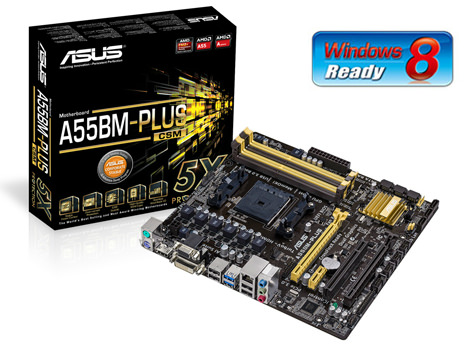

¡Hola amigos de ModdingMX!, en esta ocasión les presentaremos la revisión de la tarjeta madre ASUS A55BM-PLUS la cual está dirigida a un sector de nivel medio, es decir, para aquellos usuarios que desean un equipo con buenas prestaciones y a un precio accesible. Esta tarjeta madre cuenta con un factor de forma mATX e incorpora un chipset A55 con el cual aprovecharemos el rendimiento que nos ofrece AMD con sus nuevos APUs Kaveri de socket FM2+ por una inversión relativamente baja.
Una de las cualidades de esta tarjeta madre es que aún podemos hacer uso de aquellos periféricos que pensamos que ya eran obsoletos además de la incorporación de tecnologías únicas de la marca como lo son:
- GPU Boost
- ASUS 5X Protection
- Fan Xpert 2
- UEFI BIOS
- USB 3.0 Boost
Especificaciones
Observando las especificaciones de la tarjeta madre confirmamos la flexibilidad de la misma y gracias a su procesador APU de AMD tendremos un rendimiento gráfico aceptable sin necesidad de invertir en una tarjeta gráfica dedicada, siendo una inversión muy interesante para gamers ocasionales, oficinas e incluso negocios donde se quiere contar con tecnología actual sin gastar mucho presupuesto.
| CPU | AMD Socket FM2+ Athlon/A- Series Processors Soporta CPU hasta 4 nucleos Soporta AMD® Turbo Core 3.0 Technology * Refer to www.asus.com for CPU support list |
| Chipset | AMD A55 FCH (Hudson D2) |
| Memoria | 4 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2250(O.C.)/2200(O.C.)/2133/1866/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Support AMD Memory Profile (AMP) memory * The Max. 64GB memory capacity can be supported with DIMMs of 16GB (or above). ASUS will update QVL once the DIMMs are available on the market. * Hyper DIMM support is subject to the physical characteristics of individual CPUs. * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists). * Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit Windows® OS when you want to install 4GB or more memory on the motherboard. |
| Graficos | Integrated AMD Radeon R/HD8000/HD7000 Series Graphics in the A-Series APU Multi-VGA output support : HDMI/DVI/RGB ports - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 1920 x 1200 @ 60 Hz*1 - Supports DVI with max. resolution 2560 x 1600 @ 60 Hz - Supports RGB with max. resolution 1920 x 1600 @ 60 Hz Maximum shared memory of 2048 MB AMD® Dual Graphics technology support *2 |
| Soporte Multi-GPU | Supports AMD CrossFireX Technology |
| Slots de expasión | 1 x PCIe 3.0/2.0 x16 (x16 mode) *3 1 x PCIe 2.0 x16 (x4 mode) 1 x PCIe 2.0 x1 1 x PCI |
| Alacenamiento | AMD A55 FCH (Hudson D2) chipset : 6 x SATA 3Gb/s port(s), dark brown Support Raid 0, 1, 10, JBOD |
| LAN | Realtek® 8111G, 1 x Gigabit LAN Controller(s) |
| Audio | Realtek® ALC887 8-Channel High Definition Audio CODEC *4 - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking |
| Puertos USB | ASMedia® ASM1042 controller : 2 x USB 3.0 port(s) (2 at back panel, blue) AMD A55 FCH (Hudson D2) chipset : 10 x USB 2.0 port(s) (4 at back panel, black, 6 at mid-board) |
| Caracteristicas Especiales | ASUS 5X Protection : - ASUS DIGI+ VRM - 4 + 2 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU : - EPU ASUS Exclusive Features : - TurboV EVO - GPU Boost - MemOK! - AI Suite 3 - Ai Charger+ - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-sink solution & MOS Heatsink - ASUS Fan Xpert 2 |
| Soporte de Sistema Operativo | Windows® 8.1 , 32bit/64bit Windows® 8 , 32bit/64bit Windows® 7 , 32bit/64bit Windows® Vista , 32bit/64bit Windows® XP , 32bit |
| Puertos E/S Traseros | 1 x PS/2 keyboard (purple) 1 x PS/2 mouse (green) 1 x DVI 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) port(s) 4 x USB 2.0 3 x Audio jack(s) |
| Puertos E/S Internos | 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin) 3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s) 1 x TPM header 1 x COM port(s) connector(s) 6 x SATA 3Gb/s connector(s) 1 x CPU Fan connector(s) (4 -pin) 2 x Chassis Fan connector(s) (4 -pin) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x parallel port connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) 1 x MemOK! button(s) 1 x GPU Boost switch(es) 1 x Clear CMOS jumper(s) |
| Accesorios | User's manual I/O Shield 2 x SATA 3Gb/s cable(s) |
| BIOS | 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information |
| Disco de Soporte | Drivers, ASUS utilities, ASUS Update, Anti-virus software (OEM version) |
| Factor de Forma | mATX Form Factor 9.6 inch x 9.2 inch ( 24.4 cm x 23.4 cm ) |
| Notas | *1:Only FM2+ APU can support up to 4096 x 2160 resolution display via HDMI port. *2:Refer to http://www.amd.com/us/products/technologies/dual-graphics/Pages/dual-graphics.aspx#3 for the discrete GPUs which support Dual Graphics technology. *3:Only FM2+ Processors can support PCIe3.0. *4:Use a chassis with HD audio module in the front panel to support an 8-channel audio output. |
Empaque y Accesorios
Por la parte frontal del empaque se encuentra el modelo de la tarjeta madre A55BM-PLUS además el logotipo de ASUS también se destaca una de sus tecnologías como lo es 5X Protection.
Por la parte posterior, encontramos las especificaciones generales así como una miniatura de la tarjeta madre destacando los puertos internos como los del panel trasero también viene una descripción un poco más detallada sobre las tecnologías incorporadas de la tarjeta madre entre las cuales encontramos:
- DIGI+VRM
- Overcurrent Protection
- EDS Guards
- High-Quality Solid Caps
- Stainless Steel Back I/O
Mientras por los laterales de empaque no encontramos diferencia alguna ya que ambos cuenta con el logotipo de ASUS así como el modelo de la tarjeta madre.
En la parte inferior localizamos las mismas características que los laterales exceptuando que en esta vista se encuentra información como el número de serie, numero de parte, etcétera.

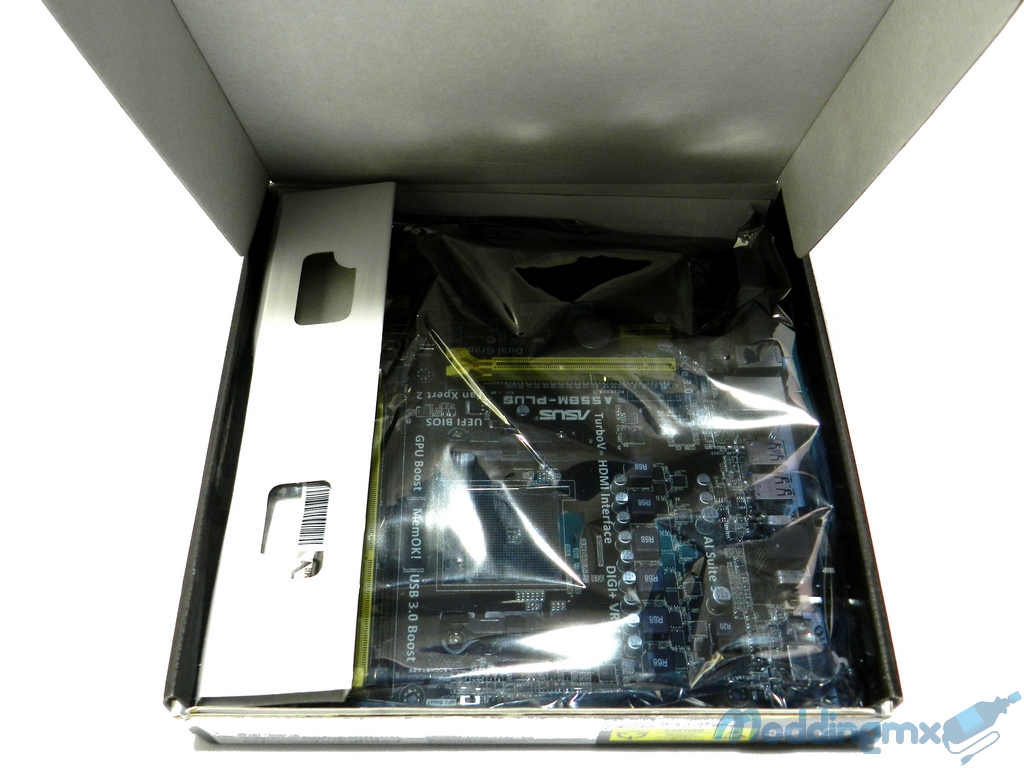

Al abrir el empaque nos encontraremos por primera vez la tarjeta madre la cual viene protegida dentro de una bolsa antiestática y justo debajo de ésta tendremos los accesorios incluidos.
Finalmente les dejamos la lista de los accesorios que vienen incluidos en la tarjeta madre ASUS A55BM-PLUS:
- Guía de usuario
- Disco de drivers y utilidades
- I/O Shield
- Dos cables SATA 3GB/s
A Detalle

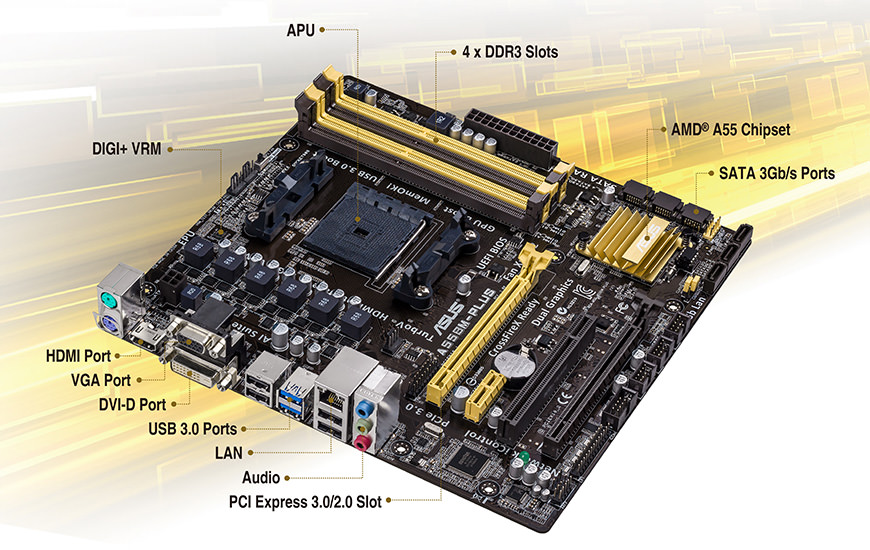

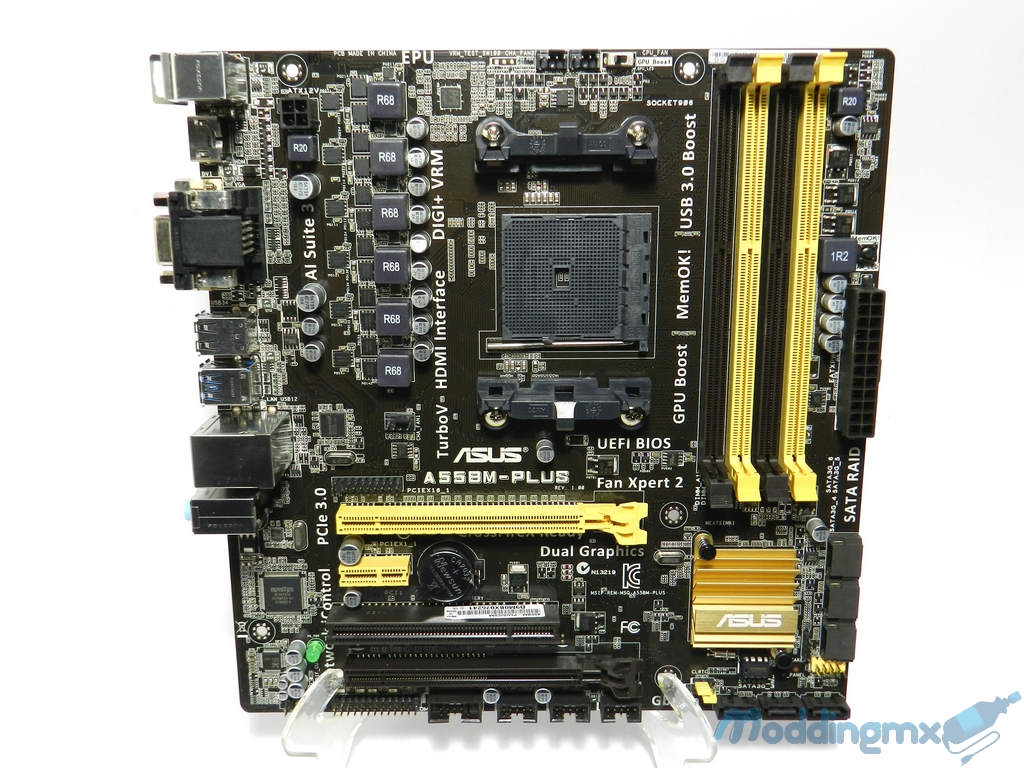

La estética de la tarjeta madre se encuentra predominada en su diseño por el color negro y los vivos en amarillo, algo que fue un gran cambio de ASUS cuando paso sus diseños a «dorados» aunque ya es algo típico y que viene muy a tono con su tecnología de 5X Protection.

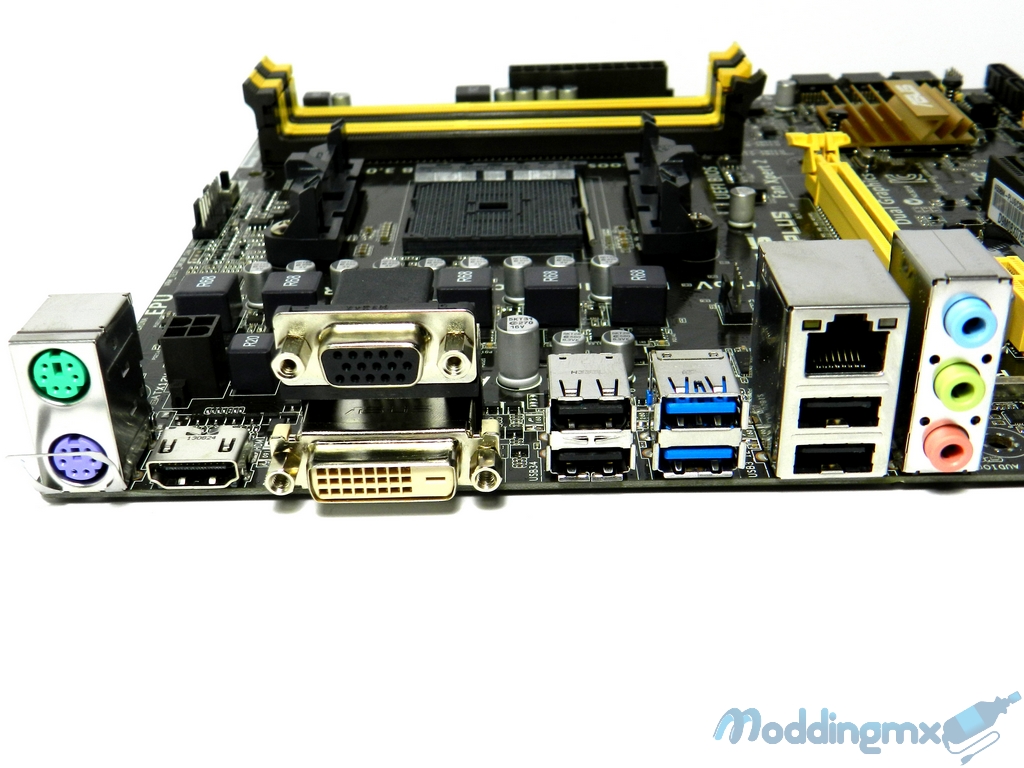

Los puertos de entrada y salida traseros con los que cuenta la tarjeta son:
- HDMI
- VGA
- DVI
- 2 USB 3.0
- 4 USB 2.0
- Ethernet
- 2 PS/2 uno para teclado y otro para mouse
- 3 jacks de audio.

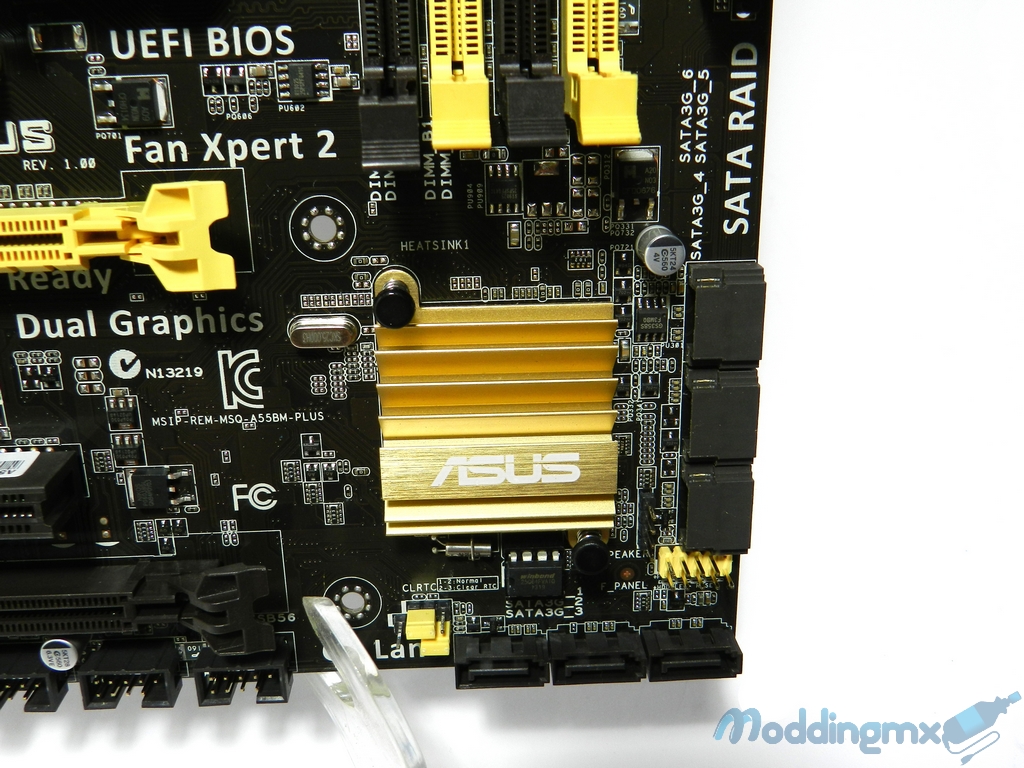

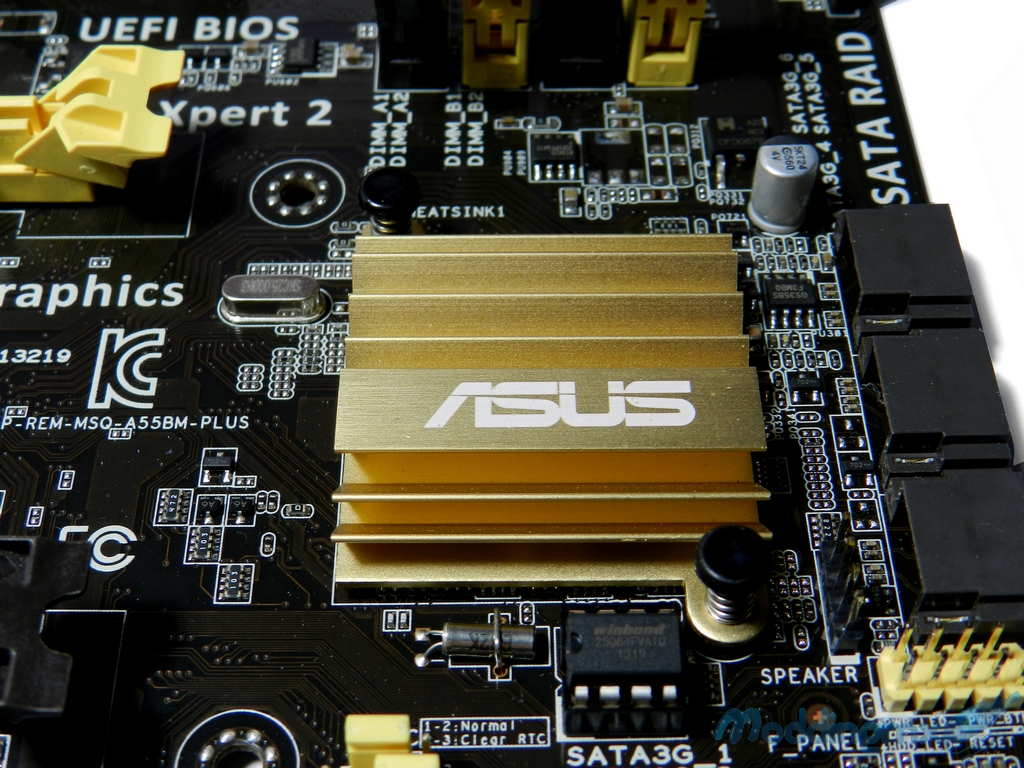

Por la parte inferior derecha se encuentra el chipset A55, las conexiones para los puertos USB y los puertos SATA que en esta tarjeta madre son SATA II a 3Gb/s siendo estos controlados por el mismo chipset.

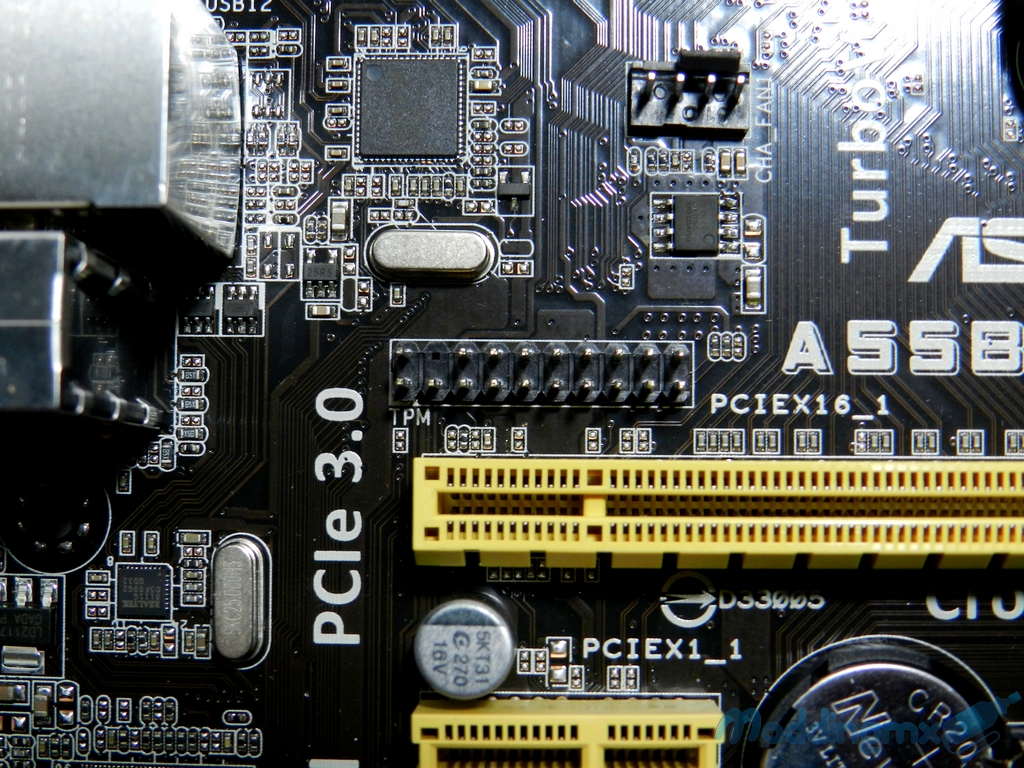

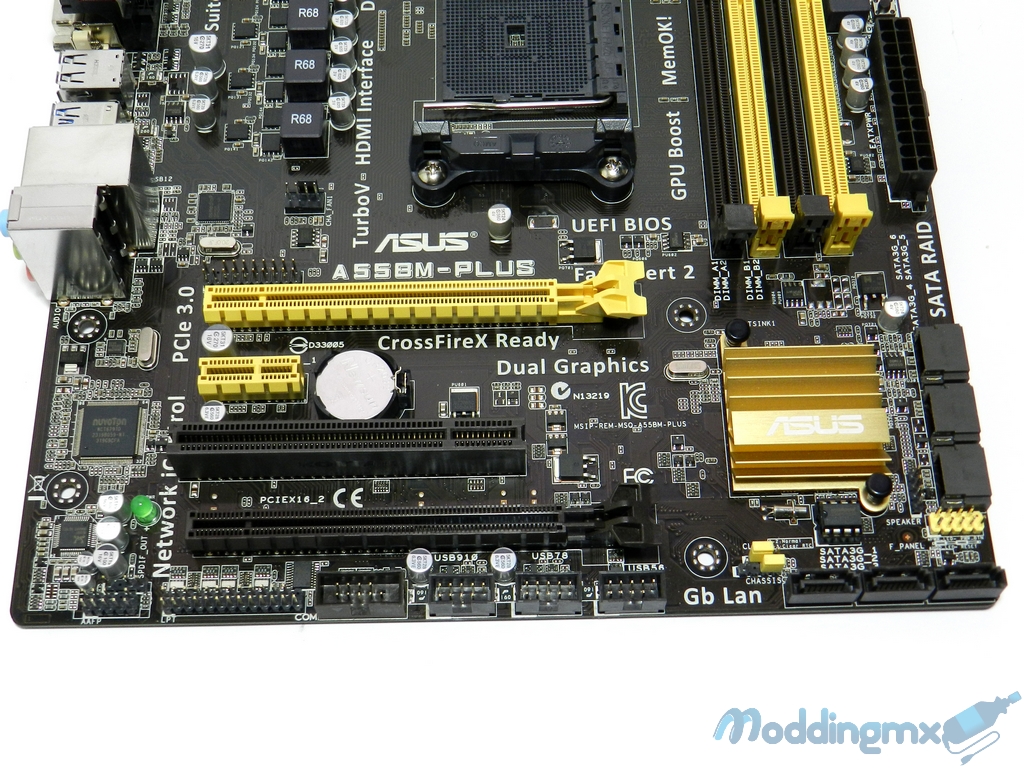

Un poco más hacia la izquierda del chipset, se encuentran los puertos PCI. La tarjeta madre cuenta con tres puertos PCIe, dos 16x y uno 1x, además un puerto PCI. Con la nueva generación de APUs ahora las tarjetas madre incorporan la nueva versión de PCIe 3.0, cosa que en la generación anterior no estaba incorporado.

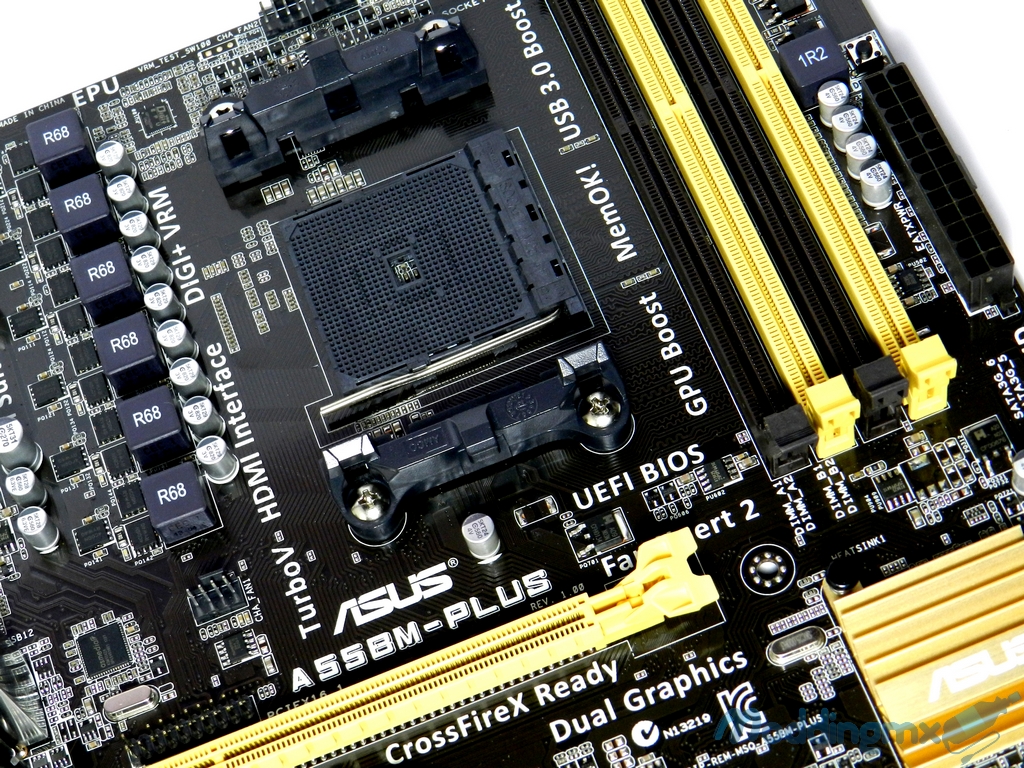

La ASUS A55BM-PLUS cuenta con un socket FM2+ compatible con los nuevos APU Kaveri. A un costado del socket se encuentran las ranuras para memorias ram, la tarjeta madre cuenta con cuatro ranuras con soporte para hasta 64GB y frecuencias de:
- DDR3 2400 MHz (O.C.)
- DDR3 2250 MHz (O.C.)
- DDR3 2200 MHz (O.C.)
- DRR3 2133 MHz
- DDR3 1866 MHz
- DDR3 1600 MHz
- DRR3 1333 MHz

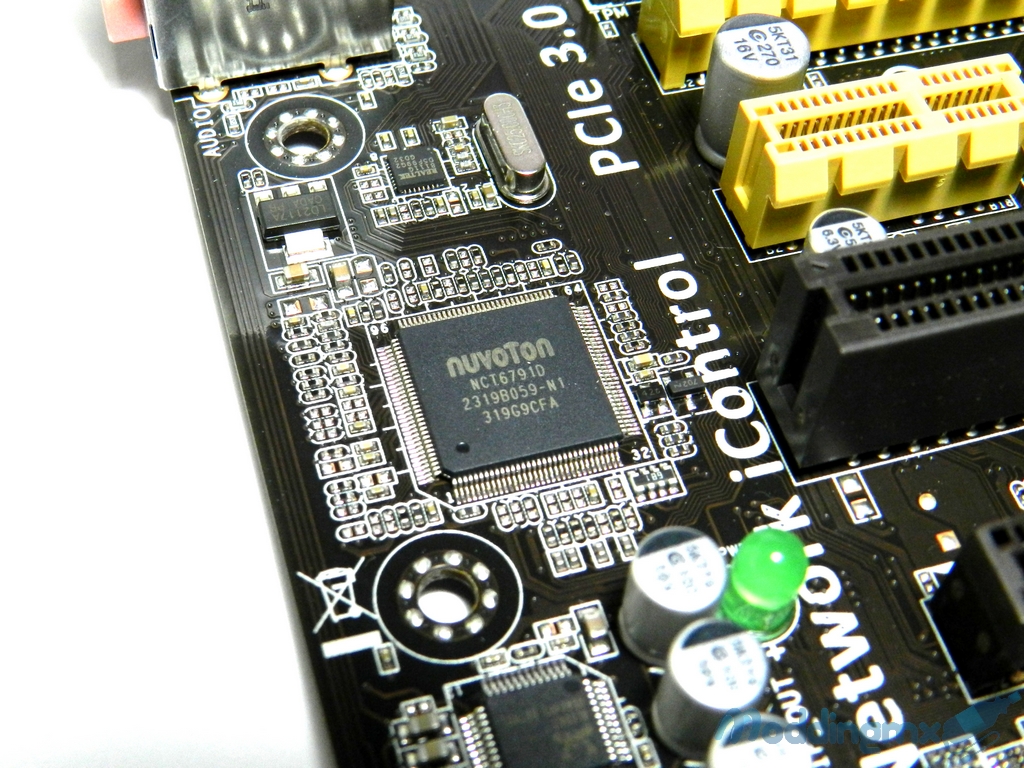

El chip NUVOTON NCT6791D se encarga del monitoreo del voltaje, así como también de los ventiladores.

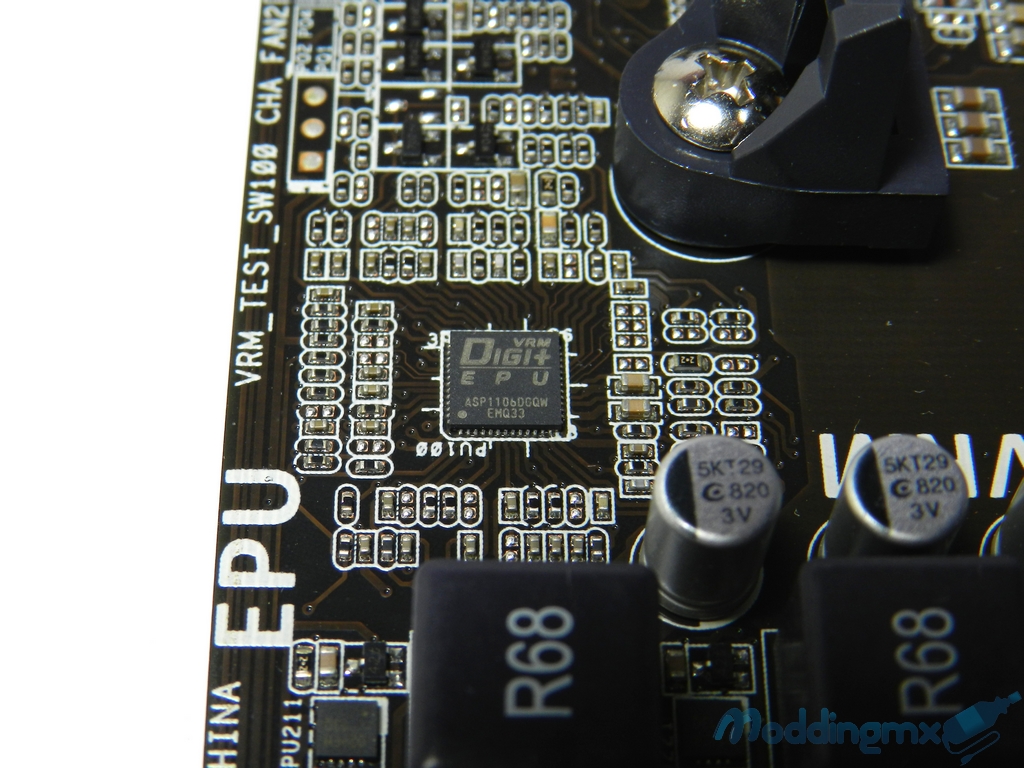

Ahora se puede apreciar el chip DIGI+ VRM. Este chip controla y regula los cambios de voltaje de la tarjeta madre e incluso otros componentes, detectando que componentes necesitan mayor o menor cantidad de energía, reduciendo de esta manera el consumo de energía innecesario.
DRAM – Como protección extra, los módulos de memoria RAM tienen un fusible que protege en caso de corto circuito.
ESD Guards – Ahora se dispone de un circuito activo para protección contra descargas electrostáticas desviando la corriente hacia la toma de tierra.
5K – Se añaden condensadores con 5k horas de vida útil lo que significa 2.5 veces más que los tradicionales, además son sometidos a pruebas donde se eleva la temperatura a 105°C cumpliendo así los estándares de calidad más exigentes.
Panel de E/S – Ahora el panel trasero de E/S está fabricado completamente en acero inoxidable, lo que le brinda una mayor resistencia contra la corrosión.

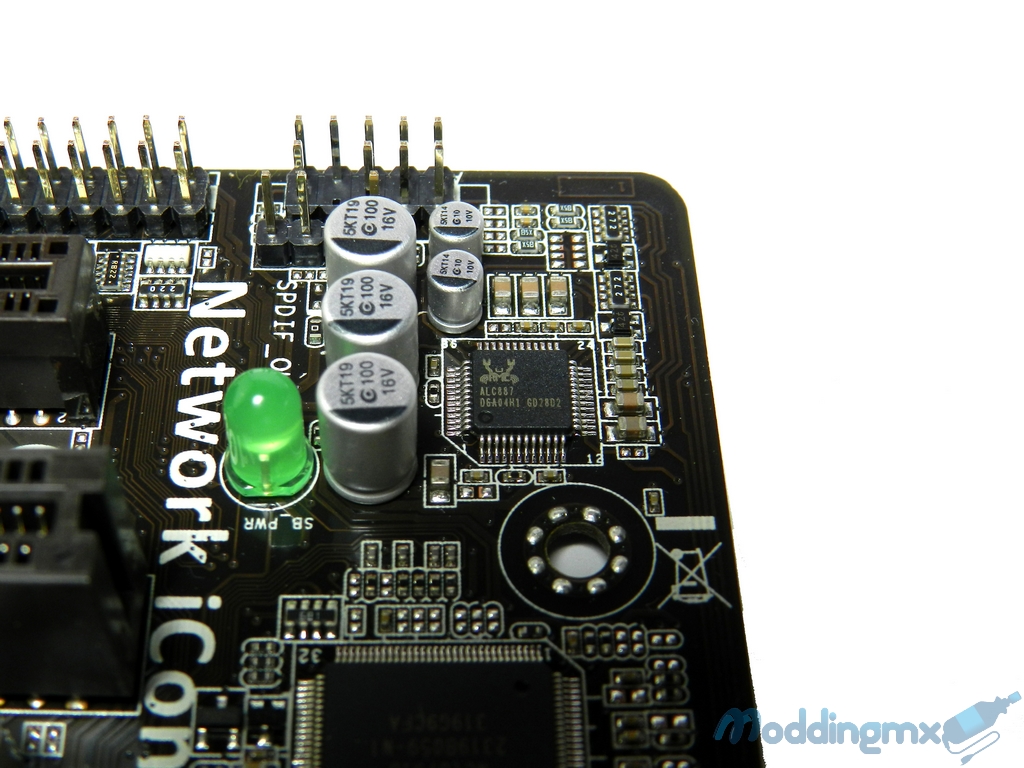

También la tarjeta madre cuenta con un chip Realtek ALC887 para audio de alta definición de 8 canales.

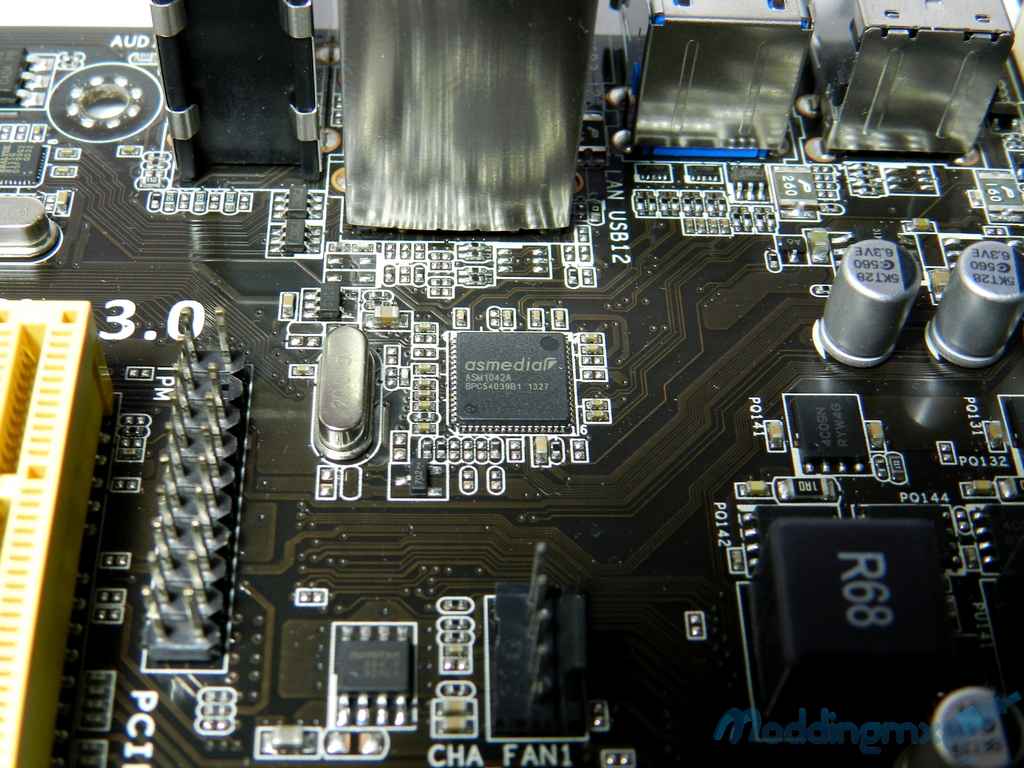

El chip ASMEDIA ASM1042 es el encargado de controlar los puertos USB 3.0, que en este caso son los dos puertos que se encuentran en la parte trasera de la tarjeta madre.

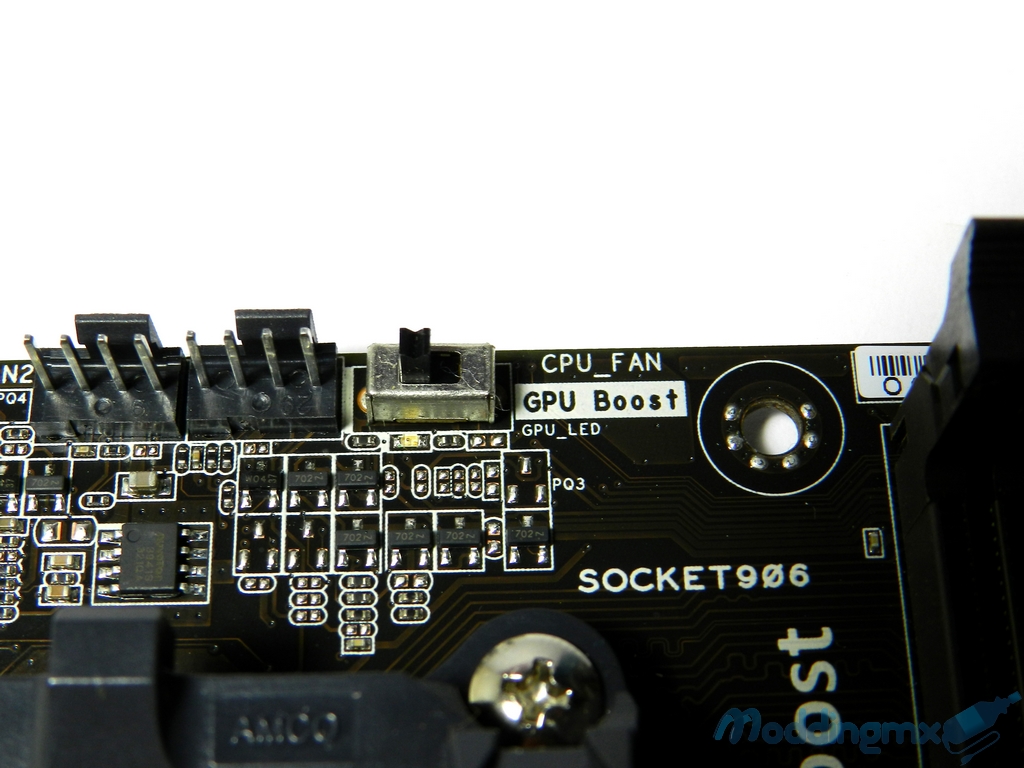

La tarjeta madre incorpora con un switch GPU Boost que acelera los gráficos integrados de los APUs para un mayor desempeño al momento de jugar o ejecutar tareas demandantes, consiguiendo hasta un 30% de rendimiento extra incluso en procesadores que no están enfocados el overclocking.
Pruebas de Rendimiento
Para la realización de las pruebas de rendimiento, se utilizó un sistema operativo recién instalado (Windows 7 – 64 Bits), se instalaron todos los drivers en el DVD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.
Equipo de pruebas y Software utilizado
| Procesador | AMD 7850K Kaveri @ 3.7GHz |
| Tarjeta madre | ASUS A55BM-PLUS |
| Memoria RAM | 16 GB Kingston HYPERX Predator |
| Tarjeta de video | Integrada R7 series |
| Fuente de poder | Corsair RM750 |
| Almacenamiento | Intel SSD 320 Series 160GB |
| WD Caviar Green 1TB | |
| Refrigeración | Corsair H100i |
| Sistema operativo | Windows 7 Ultimate 64 bits |
| Benchmarks | Devil May Cry 4 |
| Crysis 3 | |
| Battlefield 4 | |
| Call Of Duty 4 | |
| Metro 2033 | |
| Final Fantasy XIV | |
| Alien vs Predator | |
| 3DMARK 11 | |
| 3DMARK V. 1.2.362 | |
| Cinebench R15 | |
| PcMark7 | |
| Super PI Mod | |
| Wprime | |
| Software | CPUZ |
| ASUS AI Suite |
Los resultados aquí mostrados solo son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como demostración del rendimiento que se puede esperar de esta tarjeta madre.

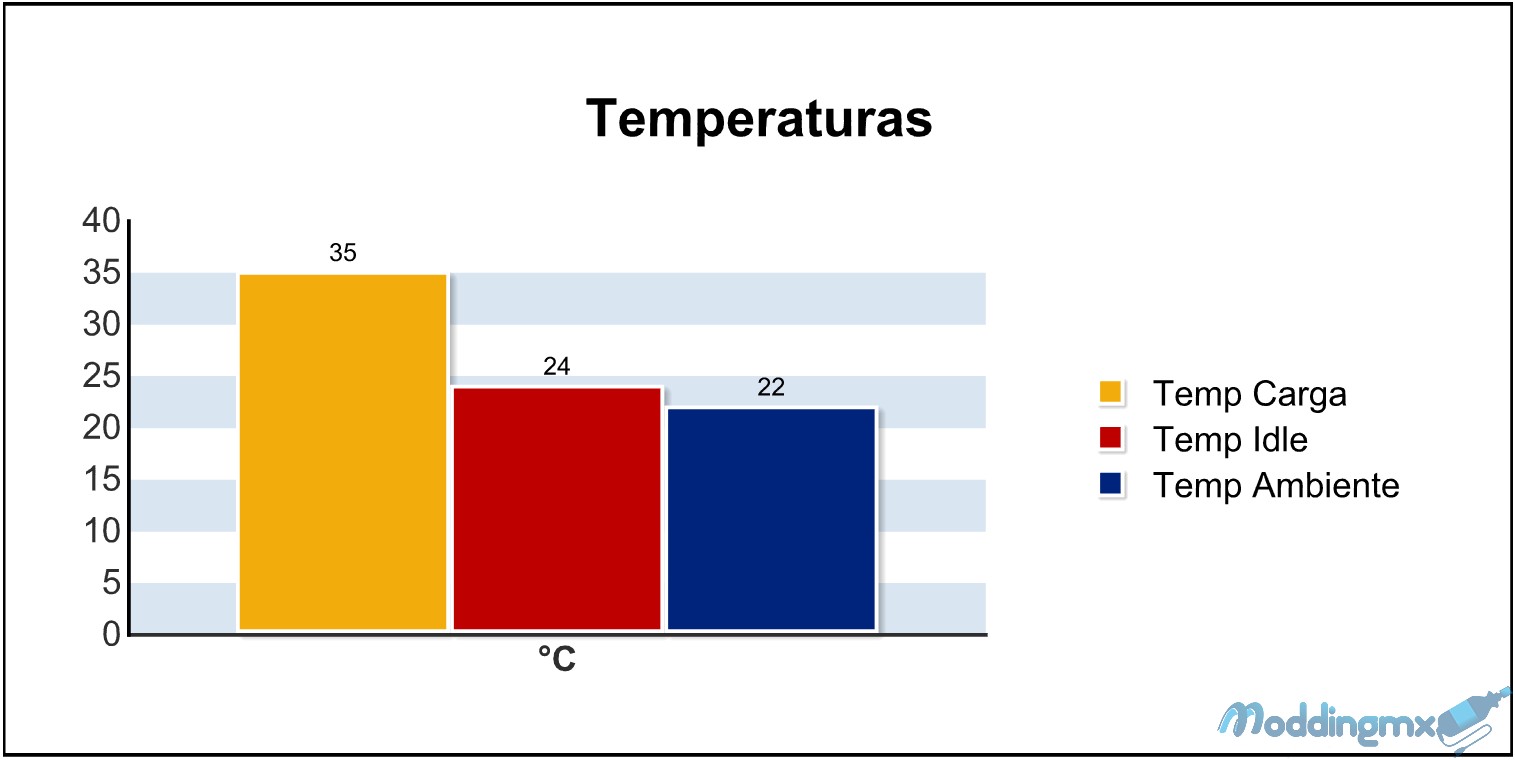

Resultados – Temperaturas

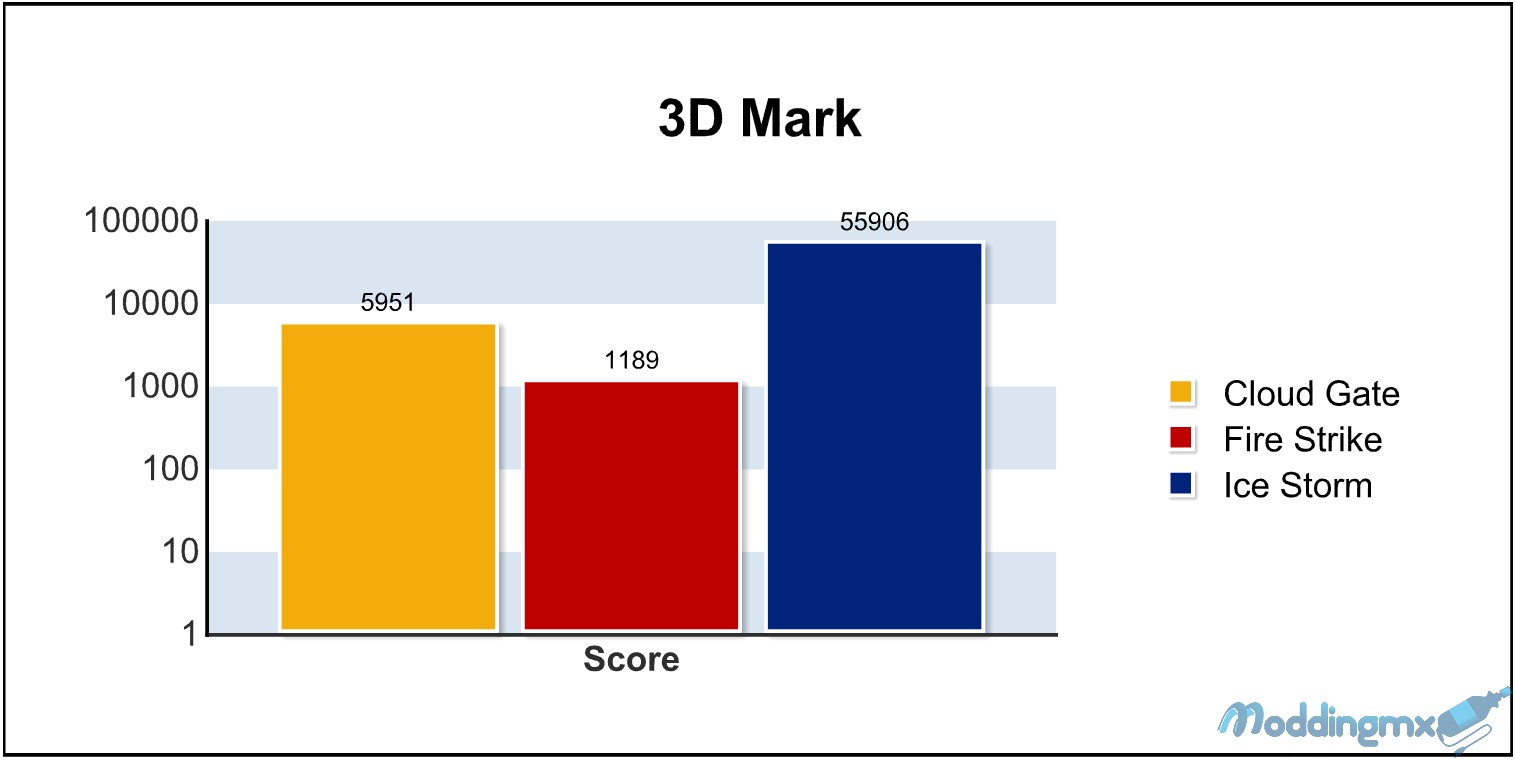

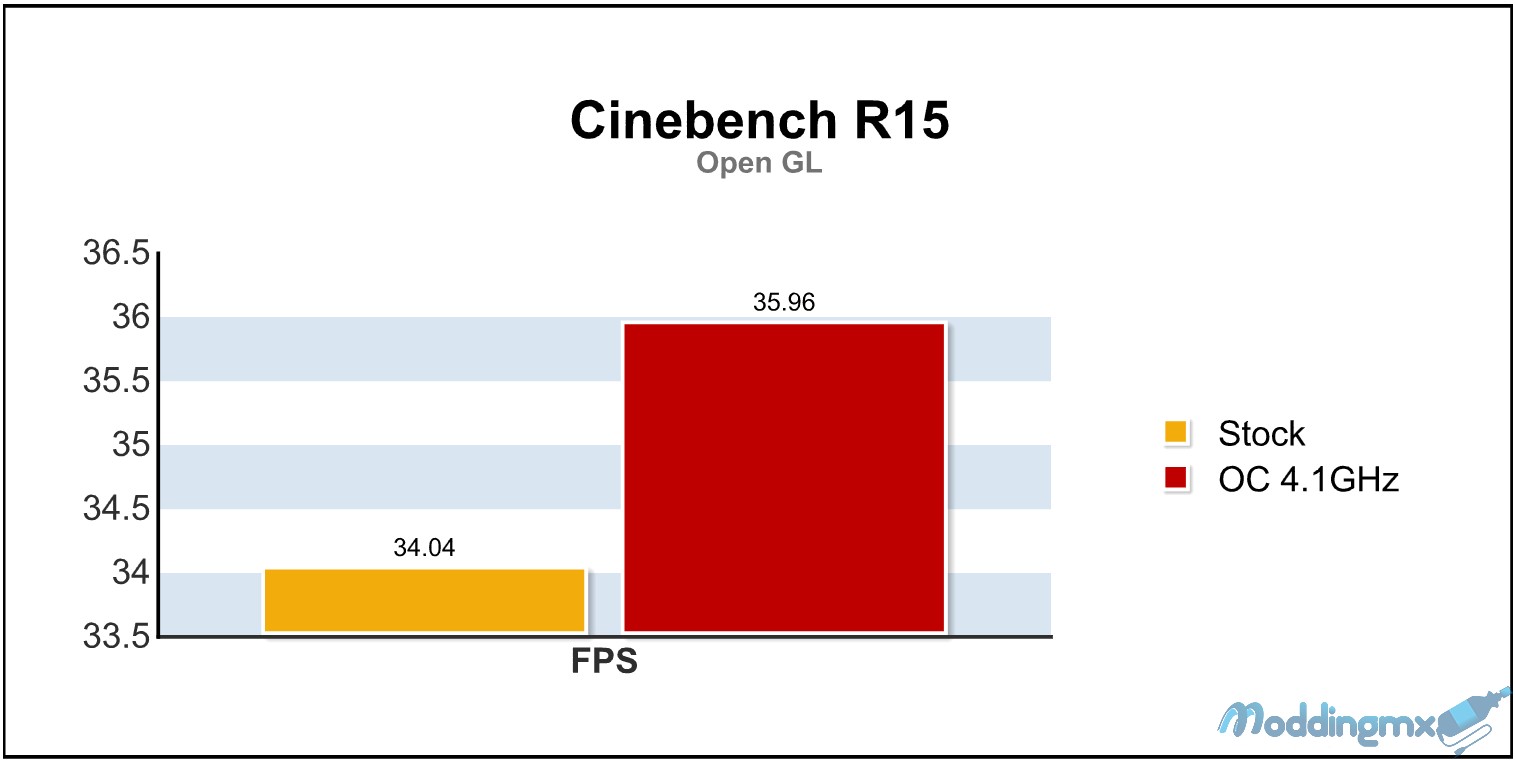

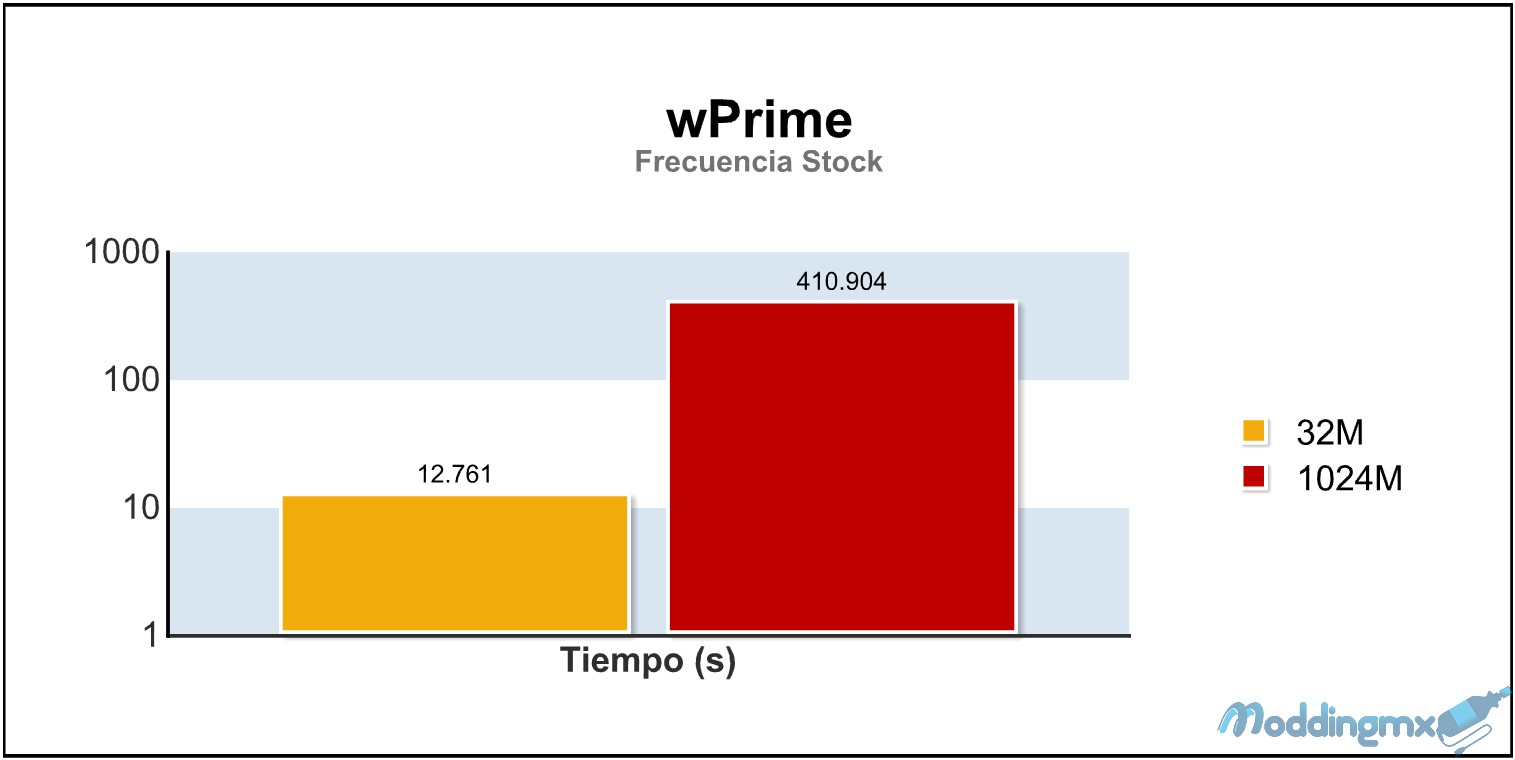

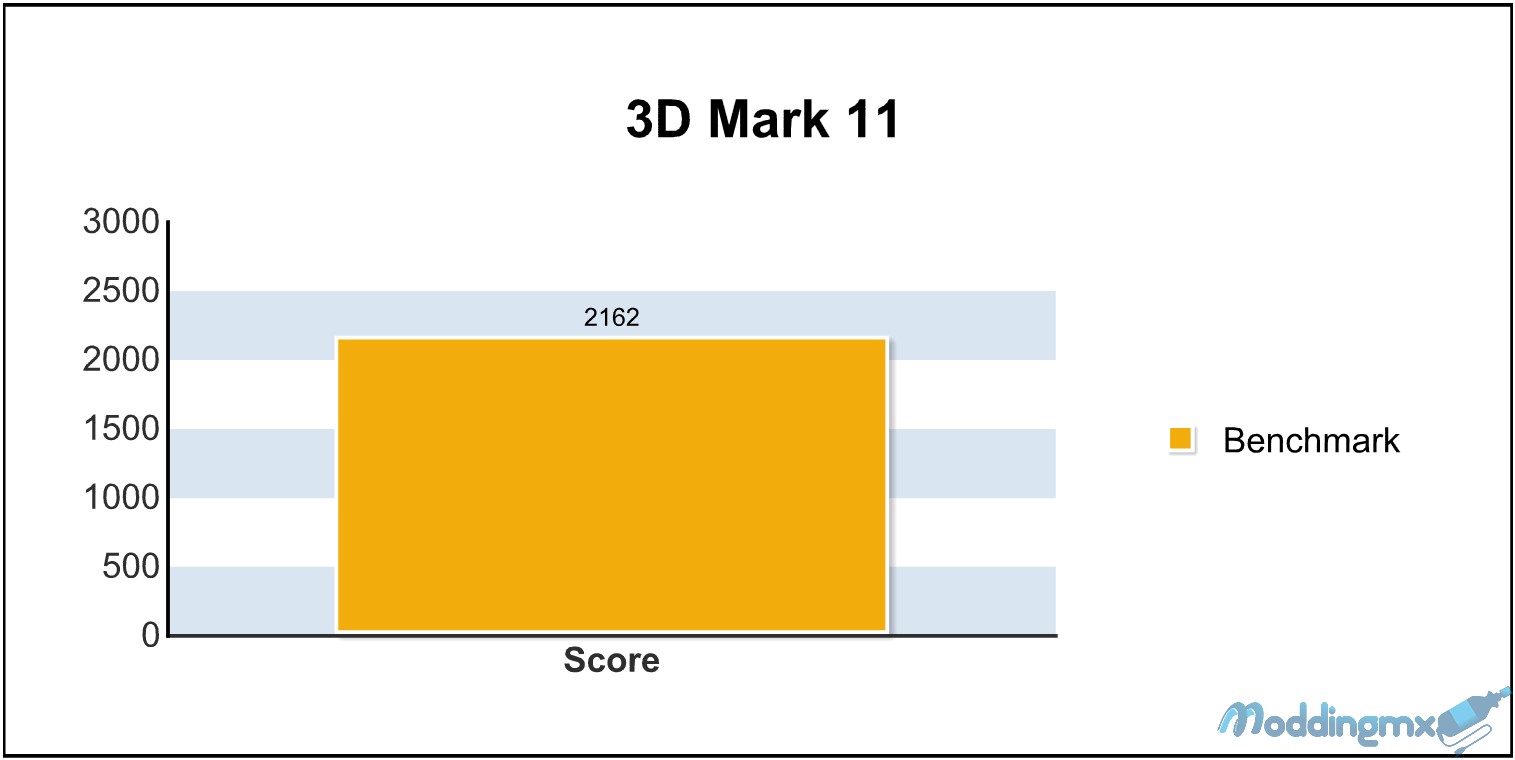

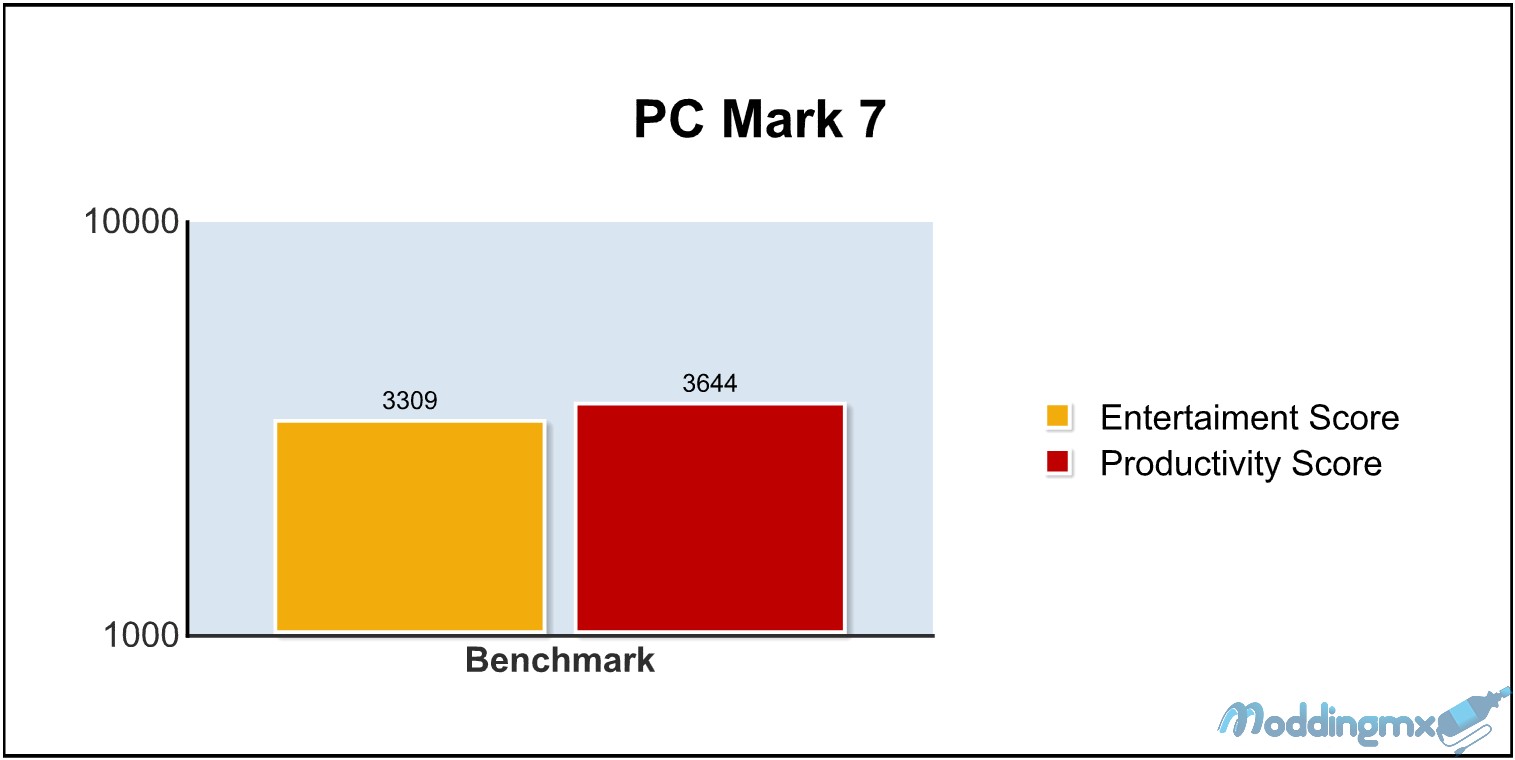

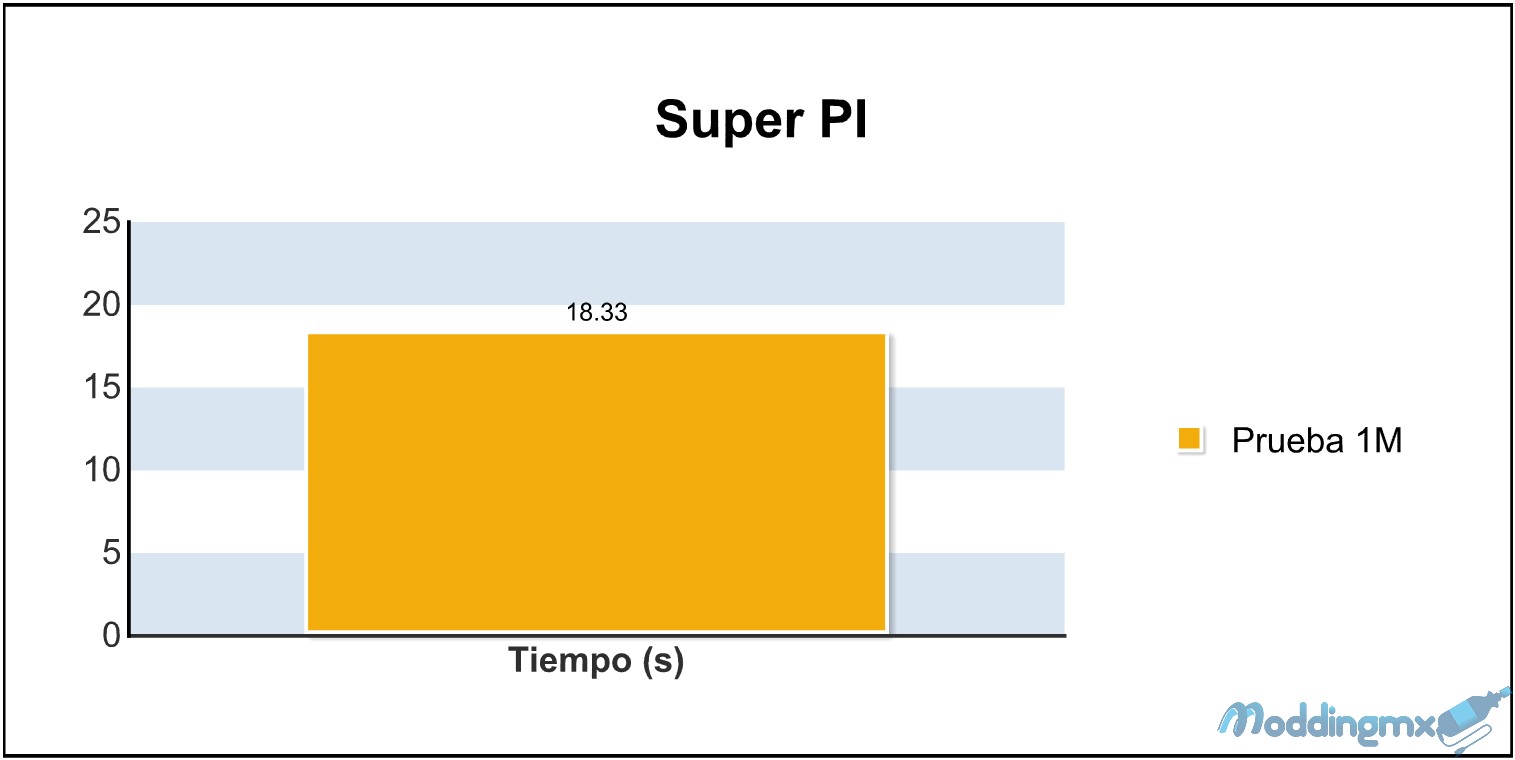

Resultados – Pruebas Sintéticas

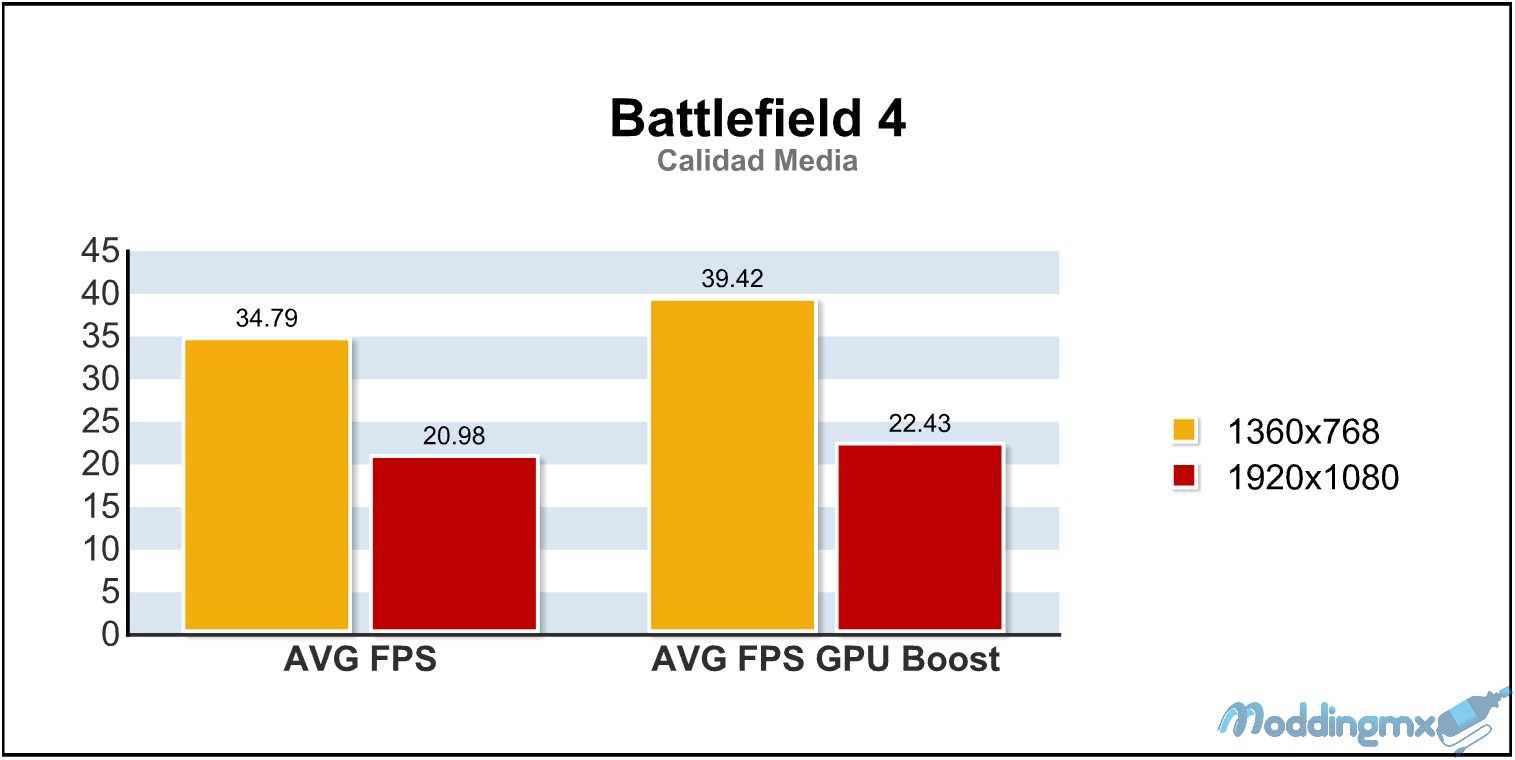

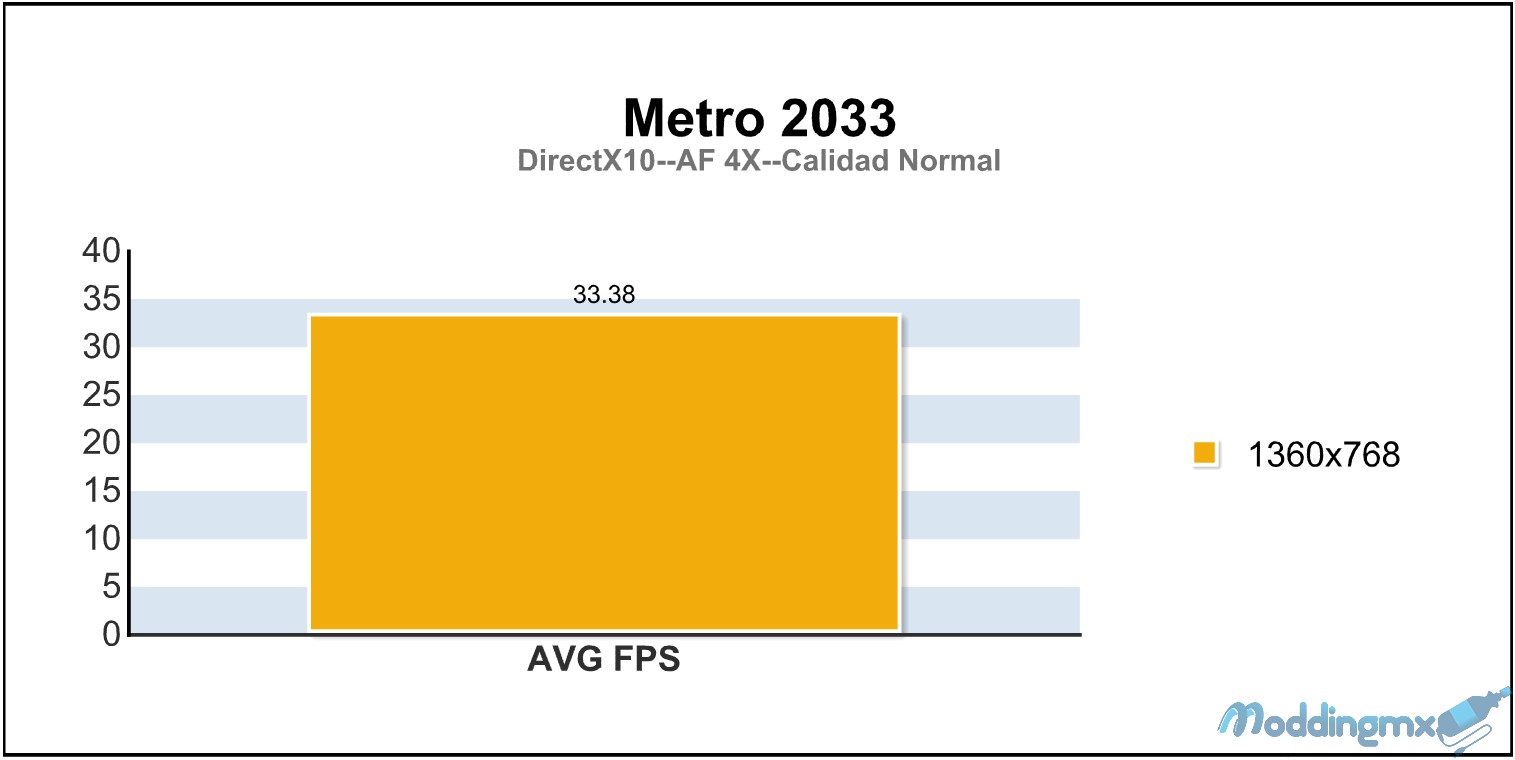

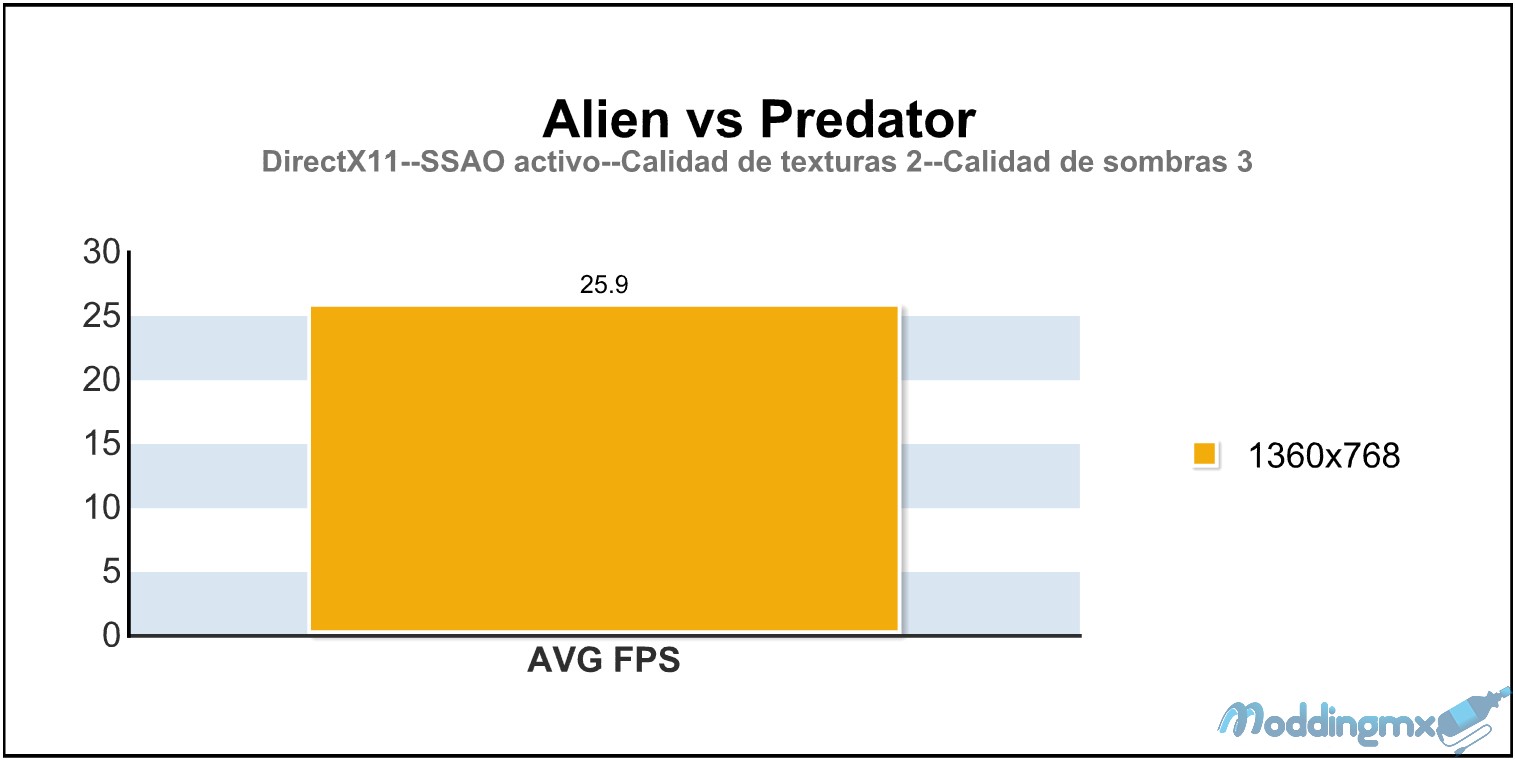

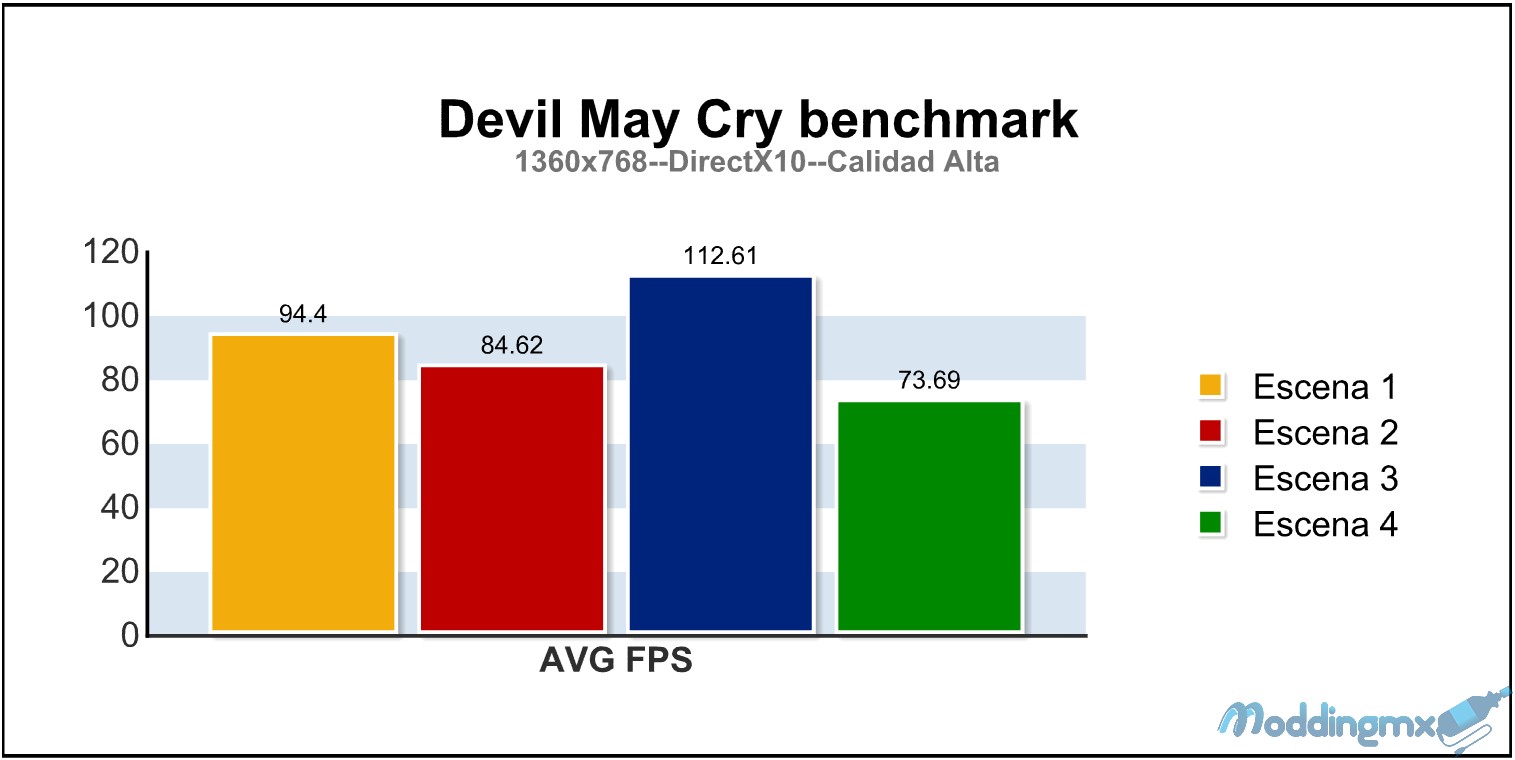

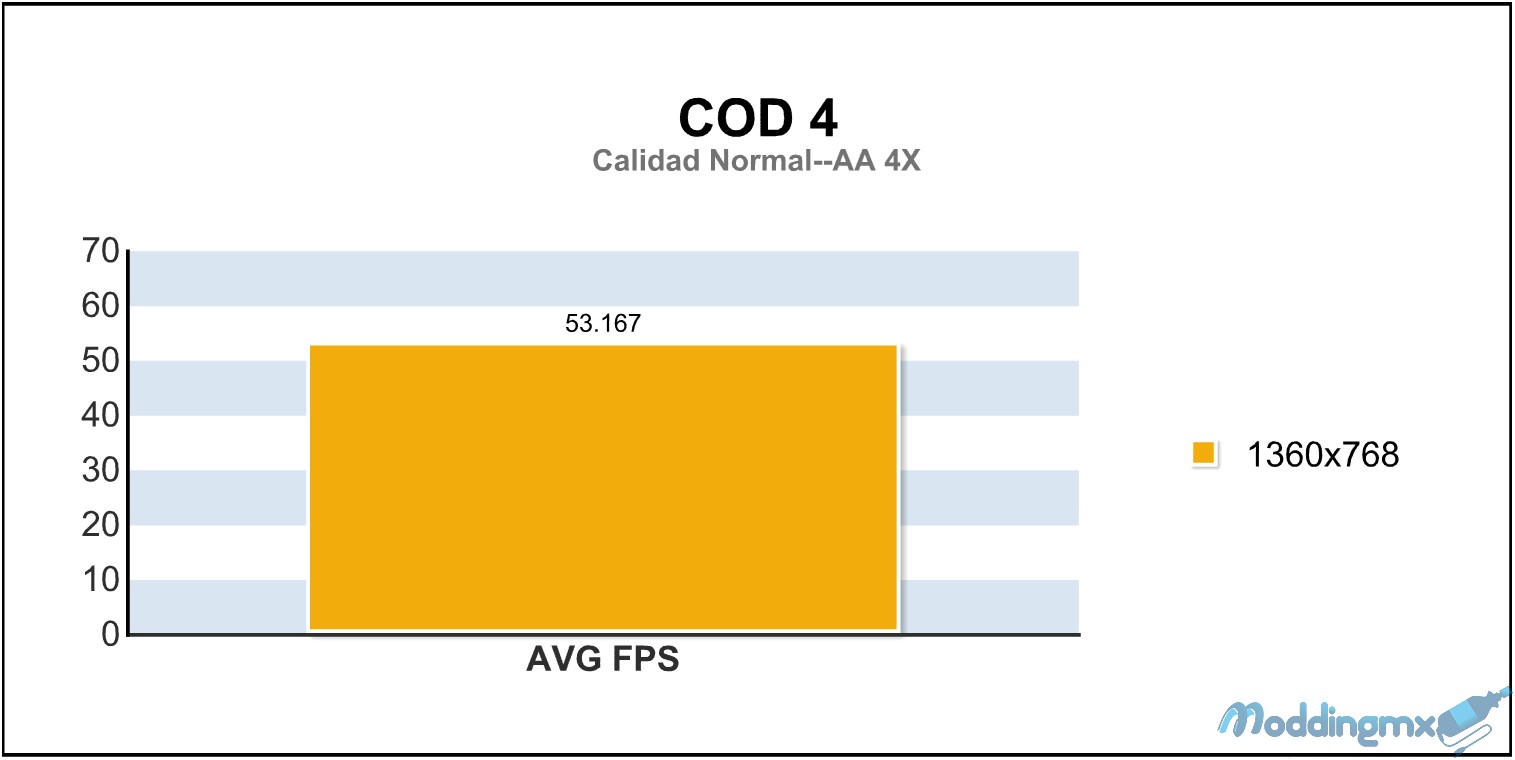

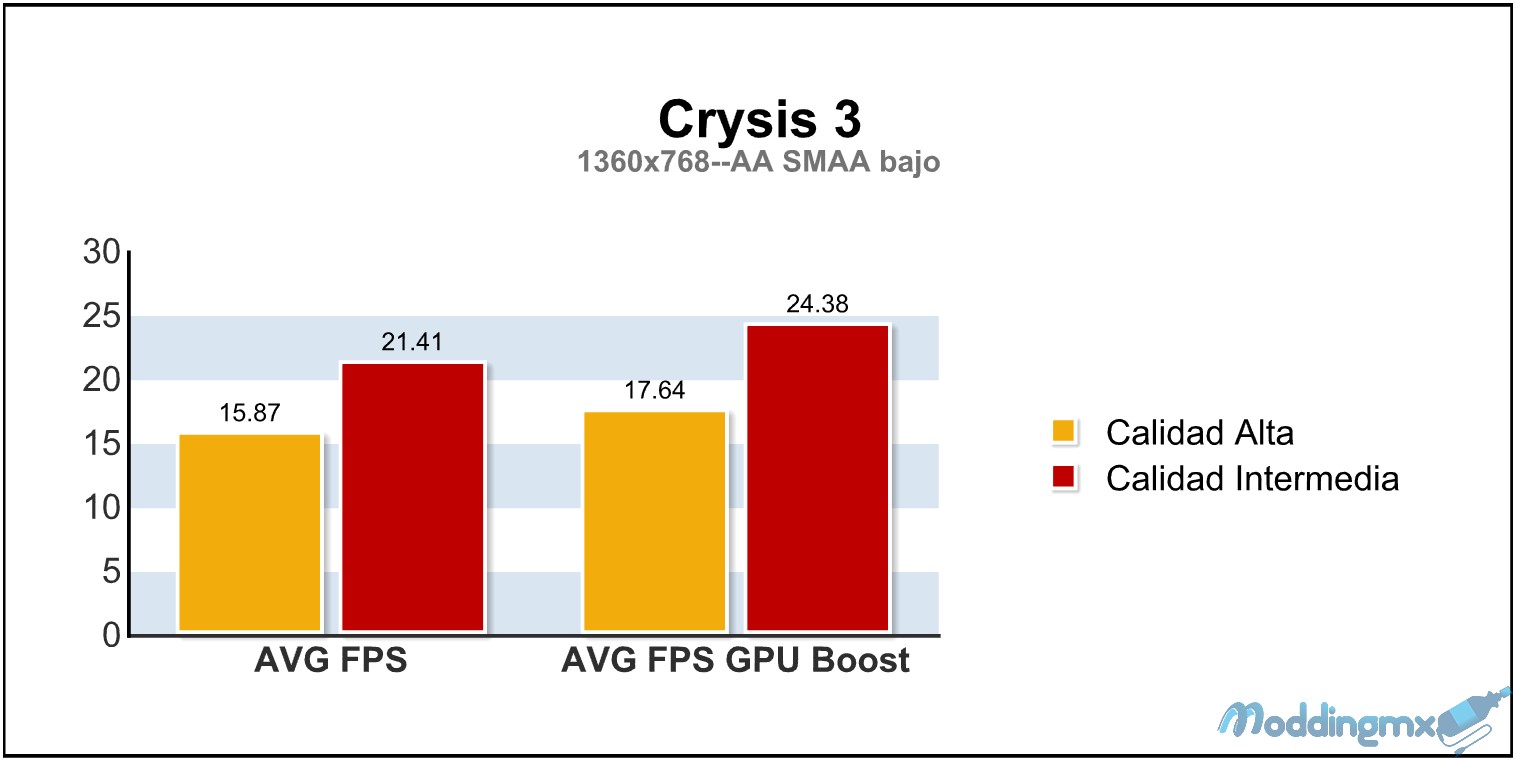

Resultados – Pruebas Reales
Conclusiones
Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.
Hoy en día, cada vez más personas tienen la capacidad de comprar una computadora, pero las grandes compañías que se dedican a la venta de las mismas ya ensambladas, siguen vendido sus productos a elevados costos llegando a la conclusión que es mejor comprar piezas por separado y armar una computadora a nuestro gusto.
La tarjeta madre ASUS A55BM-PLUS es la ideal para armar un equipo de bajo costo y con excelentes prestaciones, ésto se debe a que incorpora puertos que pensamos que ya están obsoletos, pero esto no es del todo cierto, en la actualidad siguen existiendo usuarios que aún cuentan con monitores de entrada VGA, o combos de mouse y teclado con conexión PS/2 y esta tarjeta madre nos brinda la posibilidad de seguir haciendo uso de esos periféricos que pensamos que son obsoletos, evitando así un gasto mayor y un ahorro para nuestro bolsillo.
Además gracias al GPU Boost, podemos obtener un poco de mayor desempeño por parte de nuestro APU aún cuando éste sea una versión bloqueada del multiplicador, ya que solo eleva las frecuencias de los gráficos integrados.
Por estas razones es que otorgamos a la A55BM-PLUS el premio ModdingMX Silver.
