¡Hola amigos de ModdingMX!, en esta ocasión les presentaremos el review de la tarjeta madre ASUS Maximus VI HERO, siendo ésta su primer aparición en la serie Republic Of Gamer junto con la ASUS Maximus VI Impact.
La tarjeta madre ASUS Maximus VI HERO está enfocada al sector entusiasta, colocándose como una opción para aquellos que buscan una tarjeta madre flexible y con grandes características pero sin el presupuesto para adquirir la «Extreme» o no quieren un modelo mATX como la «GENE», es de esta forma como la ASUS Maximus VI HERO llega a cubrir ese hueco intermedio entre las clásicas ya mencionadas.
Maximus VI Hero, una nueva serie de la familia ROG con una calidad sobresaliente, un gran potencial para overclocking y funciones específicas para juegos.
Es una tarjeta de la gama Media-Alta y orientada al overclock. La Maximus VI HERO llega a competir en serio contra las tarjetas madre del mismo sector, será que ASUS quiere cubrir todos los aspectos de los usuarios y ofrecer con ello una solución para cada tipo especifico con las características únicas de la serie ROG.
Mientras el tiempo nos indicará si la serie ROG seguirá expandiéndose para cubrir todas las necesidades de los usuarios, por ahora los dejamos con las impresiones y resultados que nos ofreció la tarjeta madre en el laboratorio de pruebas de ModdingMX.
Especificaciones
En las especificaciones de la tarjeta madre ASUS Maximus VI HERO encontramos todas las cualidades de la serie ROG, destacando primordialmente sus capacidades de overclock y los aditamentos para los gamers, entre los que se incluyen:
- Sonic Radar
- GameFirst II
- Audio SupremeFX
- Extreme Engine Digi+ III
- UEFI BIOS
- Configuraciones multi-GPU (SLI/CrossFire)
- Dual Intelligent Processors 4
| CPU | Intel® Socket 1150 for 4th Generation Core i7/Core i5/Core i3/Pentium®/Celeron® Processors |
| Supports Intel® 22 nm CPU | |
| Supports Intel® Turbo Boost Technology 2.0 | |
| * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. | |
| * Refer to www.asus.com for CPU support list | |
| Chipset | Intel® Z87 |
| Memory | 4 x DIMM, Max. 32GB, DDR3 3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory |
| Dual Channel Memory Architecture | |
| Supports Intel® Extreme Memory Profile (XMP) | |
| * Hyper DIMM support is subject to the physical characteristics of individual CPUs. | |
| * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists). | |
| Graphic | Integrated Graphics Processor |
| - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz | |
| Supports Intel® InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider | |
| Multi-GPU Support | Supports NVIDIA® Quad-GPU SLI Technology |
| Supports AMD Quad-GPU CrossFireX Technology | |
| Expansion Slots | 2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red) |
| 1 x PCIe 2.0 x16 (black) *1 | |
| 3 x PCIe 2.0 x1 *2 | |
| Storage | Intel® Z87 chipset : |
| 6 x SATA 6Gb/s port(s), red | |
| Support Raid 0, 1, 5, 10 | |
| Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *3 | |
| ASMedia® ASM1061 controller : *4 | |
| 2 x SATA 6Gb/s port(s), red | |
| LAN | Intel® I217V, 1 x Gigabit LAN Controller(s) |
| Audio | ROG SupremeFX 8-Channel High Definition Audio CODEC |
| - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking | |
| Audio Feature : | |
| - SupremeFX Shielding Technology | |
| - ELNA premium audio capacitors | |
| - Blu-ray audio layer Content Protection | |
| - Sonic Radar | |
| - DTS Connect | |
| - Optical S/PDIF out port(s) at back panel | |
| USB Ports | Intel® Z87 chipset : *5 |
| 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) | |
| Intel® Z87 chipset : *6 | |
| 8 x USB 2.0 port(s) (4 at back panel, black, 4 at mid-board) | |
| ROG Exclusive Features | Extreme Engine Digi+ III : |
| - 8 + 2 phase power design | |
| - NexFET Power Block MOSFET | |
| - 60A BlackWing Chokes | |
| - 10K Black Metallic Capacitors | |
| UEFI BIOS features : | |
| - ROG BIOS Print | |
| - GPU.DIMM Post | |
| - Tweakers' Paradise | |
| - ROG SSD Secure Erase | |
| ROG RAMDisk | |
| GameFirst II | |
| Extreme Tweaker | |
| Special Features | ASUS Dual Intelligent Processors 4 with 4-Way Optimization : |
| - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration | |
| CPU Level Up | |
| ASUS Exclusive Features : | |
| - USB BIOS Flashback | |
| - MemOK! | |
| - AI Suite 3 | |
| - Ai Charger | |
| - USB Charger+ | |
| - USB 3.0 Boost | |
| - Disk Unlocker | |
| ASUS EZ DIY : | |
| - ASUS O.C. Profile | |
| - ASUS CrashFree BIOS 3 | |
| - ASUS EZ Flash 2 | |
| ASUS Q-Design : | |
| - ASUS Q-Shield | |
| - ASUS Q-Code | |
| - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) | |
| - ASUS Q-Slot | |
| - ASUS Q-DIMM | |
| - ASUS Q-Connector | |
| Overclocking Protection : | |
| - ASUS C.P.R.(CPU Parameter Recall) | |
| Operating System Support | Windows® 8.1 |
| Windows® 8 | |
| Windows® 7 | |
| Back I/O Ports | 1 x PS/2 keyboard/mouse combo port(s) |
| 1 x HDMI | |
| 1 x LAN (RJ45) port(s) | |
| 4 x USB 3.0 | |
| 4 x USB 2.0 | |
| 1 x Optical S/PDIF out | |
| 6 x Audio jack(s) | |
| 1 x USB BIOS Flashback Button(s) | |
| Internal I/O Ports | 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) |
| 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) | |
| 1 x TPM connector(s) | |
| 8 x SATA 6Gb/s connector(s) | |
| 1 x CPU Fan connector(s) | |
| 1 x CPU OPT Fan connector(s) | |
| 3 x Chassis Fan connector(s) | |
| 1 x S/PDIF out header(s) | |
| 1 x 8-pin EATX 12 V Power connector | |
| 1 x 24-pin EATX Power connector(s) | |
| 1 x Front panel audio connector(s) (AAFP) | |
| 1 x System panel(s) | |
| 1 x DirectKey Button(s) | |
| 1 x DRCT header(s) | |
| 1 x MemOK! button(s) | |
| 1 x Power-on button(s) | |
| 1 x Reset button(s) | |
| 1 x Clear CMOS jumper(s) | |
| 1 x ROG extension (ROG_EXT) header(s) | |
| Accessories | User's manual |
| I/O Shield | |
| 6 x SATA 6Gb/s cable(s) | |
| 1 x SLI bridge(s) | |
| 1 x Q-connector(s) (2 in 1) | |
| 1 x 12 in 1 ROG Cable Label(s) | |
| 1 x ROG Door Hanger(s) | |
| BIOS | 64Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI5.0a Multi-Language BIOS |
| Manageability | WfM 2.0, DMI 2.7, WOL by PME, PXE |
| Support Disc | Drivers |
| ROG GameFirst II | |
| ROG RAMDisk | |
| ROG CPU-Z | |
| ROG Mem TweakIt | |
| Kaspersky® Anti-Virus | |
| DAEMON Tools Pro Standard | |
| ASUS WebStorage | |
| ASUS Utilities | |
| Form Factor | ATX Form Factor |
| 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) | |
| Note | *1: The PCIe 2.0 x16 slot (PCIEX4_3) supports up to x4 mode. It shares bandwidth with PCIe 2.0 x1 slots. The default setting is x1 mode. |
| *2: The PCIe 2.0 x1 slots (PCIEX1_1/2/3) will be disabled when PCIe 2.0 x16 slot (PCIEX4_3 ) operates under x4 speed. | |
| *3: The supported functions depends on the CPU installed. | |
| *4: These SATA ports are for data hard drives only. ATAPI devices are not supported. | |
| *5: Support ASUS USB 3.0 Boost, UASP standard on the Intel native USB 3.0 is only supported under Windows® 8. | |
| *6: 2 x USB2.0 ports at mid-board shares with ROG extension (ROG_EXT) port. |
Empaque y Accesorios
El empaque de la serie ROG es característico, encontramos en el frontal el modelo de la tarjeta madre «Maximus VI HERO», el logo de ASUS y algunas de sus características en la parte inferior, el diseño está basado en color rojo y vivos en blanco.
En la parte trasera del empaque encontramos información detallada de sus principales características, también se encuentran listados los puertos del panel trasero y las especificaciones de la tarjeta madre.
Para el caso de la parte superior, inferior y un lateral encontramos el mismo diseño donde se localiza el logo de la serie ROG y el modelo de la tarjeta.
Para el caso del lateral que difiere de los demás, se enlistan características de la tarjeta madre en varios idiomas incluido el español.
- SupremeFX – Supremacía a través de audio de nivel discreto.
- Sonic Radar – Examinar y detectar para dominar.
- Extreme Engine Digi+ III – Componentes de excelente calidad para una solución versátil perfecta.
- RAMDisk – Mejorar el rendimiento con memoria RAM.
- GameFirst II – Sus aniquilaciones tienen preferencia.

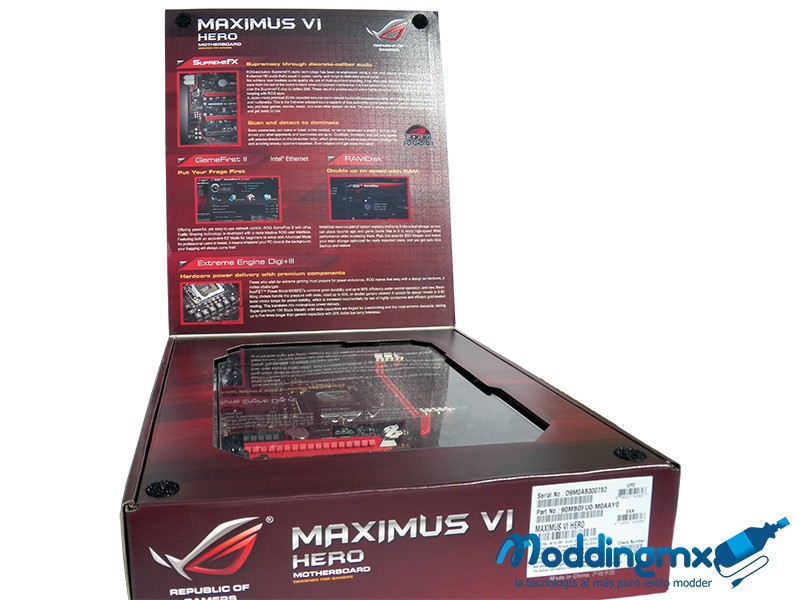

Una vez que levantamos la solapa del empaque encontramos mas información de las tecnologías y se puede apreciar la tarjeta madre protegida por una cubierta de plástico rígido.

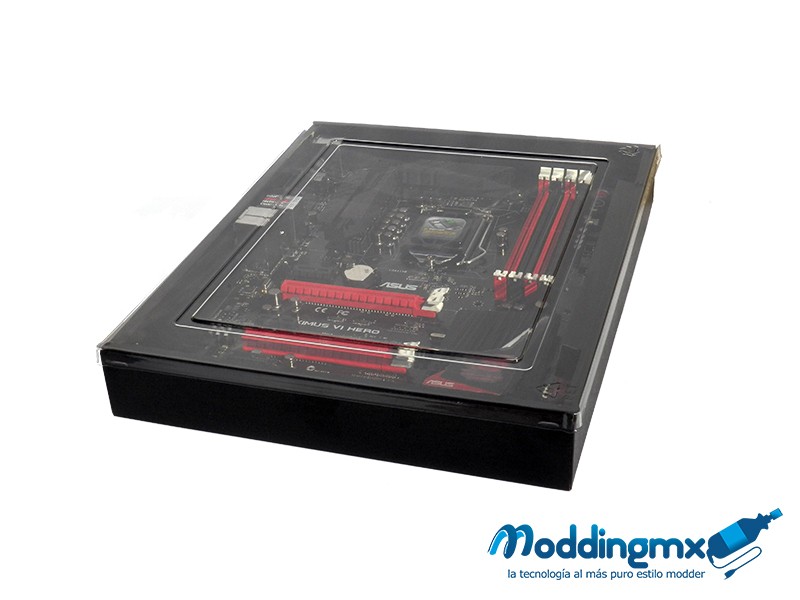

Una vez que sacamos la parte de la tarjeta madre del empaque podemos observar el diseño con los colores característicos de la serie ROG, es decir, con los colores negro y rojo también se observa en el disipador del chipset un grabado con el logo de ROG y ASUS.

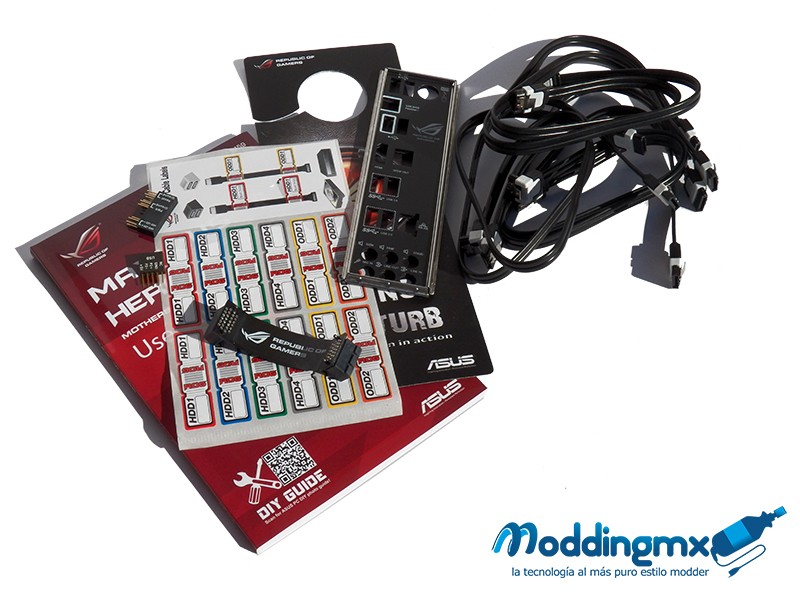

Concluyendo con el empaque listamos los accesorios que se agregaron a la tarjeta madre:
- Manual de Usuario
- I/O Shield
- 6 cables SATA 6Gb/s
- Puente SLI
- Q-connector (2 en 1)
- Etiquetas para cable ROG
- ROG Door Hanger
A detalle

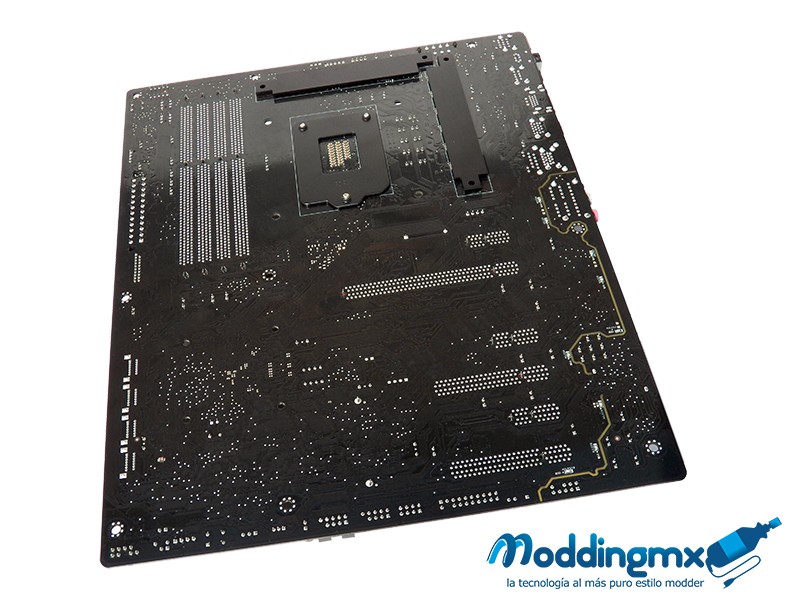

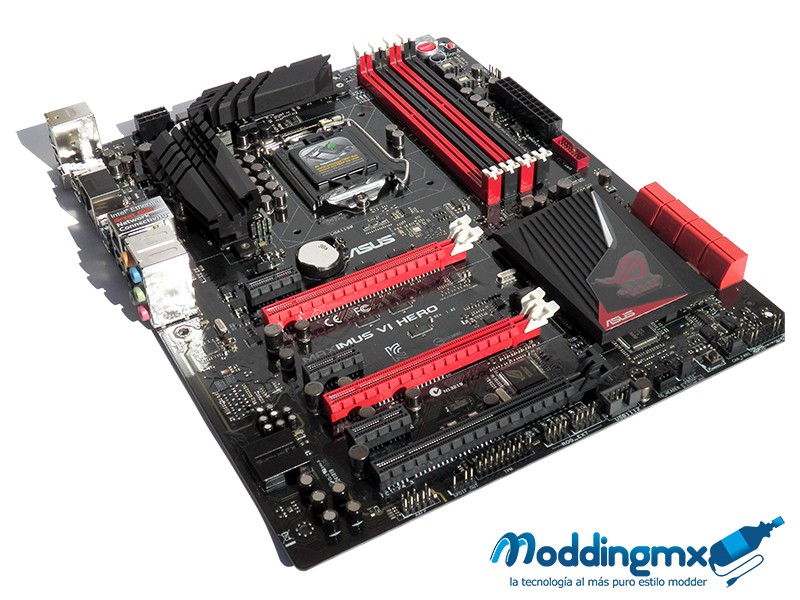

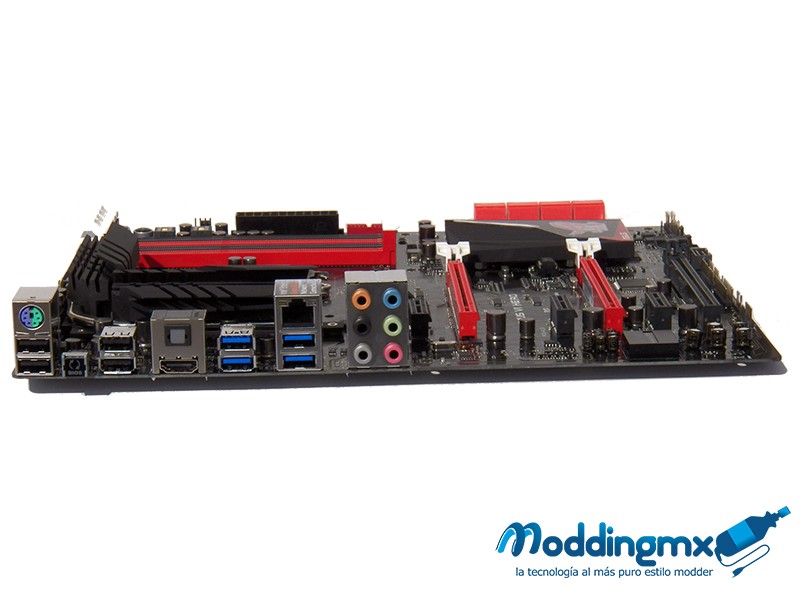

Es momento de analizar la tarjeta madre a detalle, donde observamos capacidad para multigráficas, 4 módulos de memoria RAM y 8 puertos SATA, color negro y vivos en rojo algo muy común de la serie ROG en un formato ATX.
En la parte inferior de la tarjeta madre encontramos los conectores del panel frontal, también se aprecia el botón de Direct Key, muy útil para aquellos usuarios que suelen entrar al BIOS frecuentemente ya que al presionarlo entraremos directamente al BIOS del sistema sin tener que presionar en reiteradas ocasiones la tecla “Suprimir”. Del lado izquierdo encontramos un conector de USB 2.0 y en la parte superior los conectores SATA.

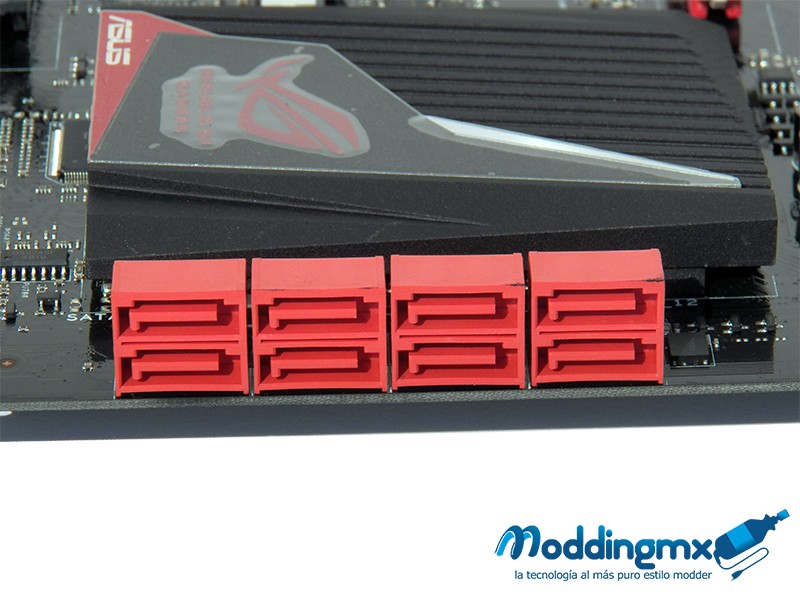

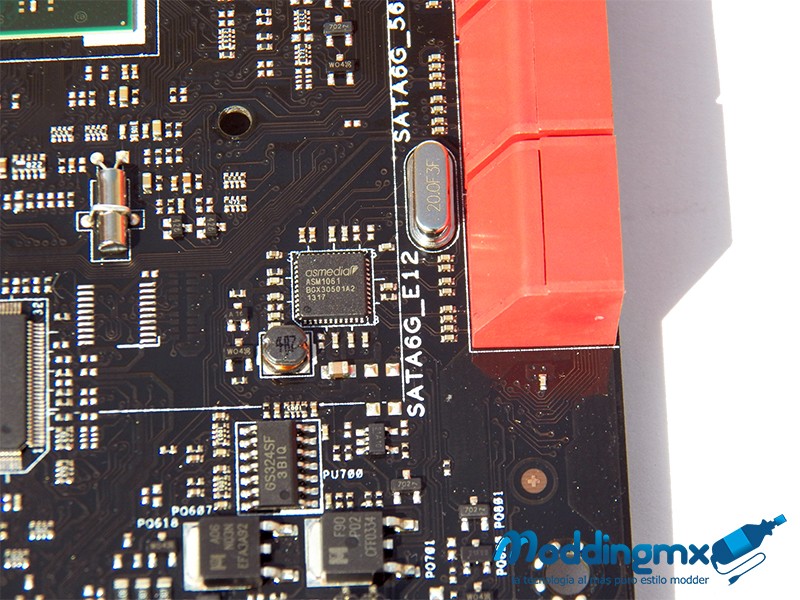

Para realizar las conexiones de nuestros dispositivos de almacenamiento contaremos con 6 puertos SATA III 6Gb/s controlados por el chipset Z87 y un par extra por el chip ASMedia ASM1061.
La tarjeta madre ASUS Maximus VI HERO está enfocada al overclock por lo cual, aparte del conector de 24 pines ATX, necesitaremos un cable EPS de 8 pines para proporcionar mejor alimentación a la tarjeta.

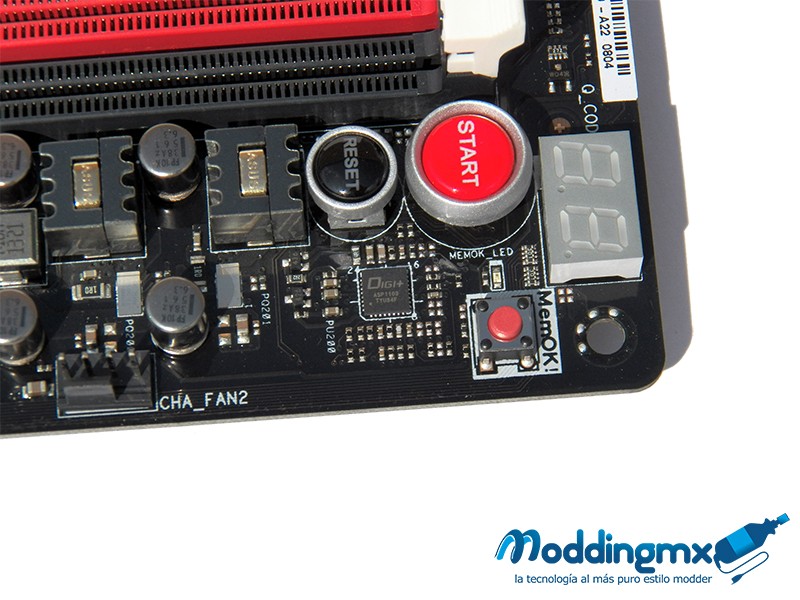

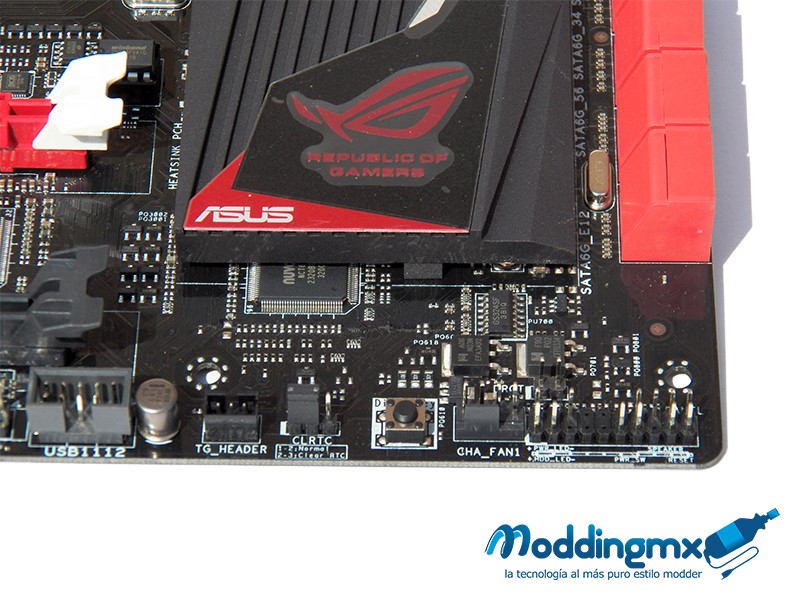

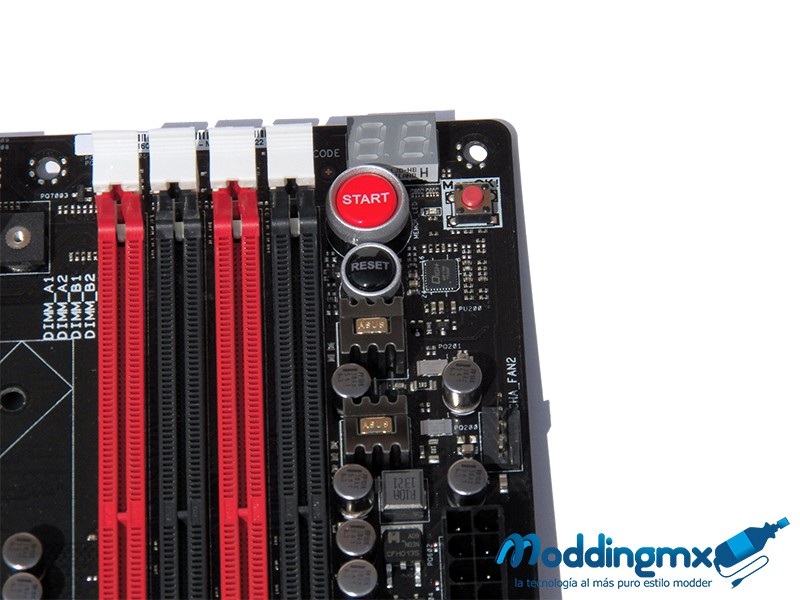

Para identificar algún fallo en la tarjeta madre contamos con el indicador LED “Q-CODE” el cual nos orientará mediante un código el fallo que se presente, estos códigos pueden ser consultados en el manual de usuario y con ello podremos resolverlo con mayor rapidez, en este sector de la tarjeta también se encuentran los botones de Encendido y el de Reset,
Finalmente localizamos el botón de MemOK!, esta tecnología nos ayudará cuando instalemos nuevos módulos de memoria RAM, configurándolos para poder iniciar nuestro sistema de manera segura.

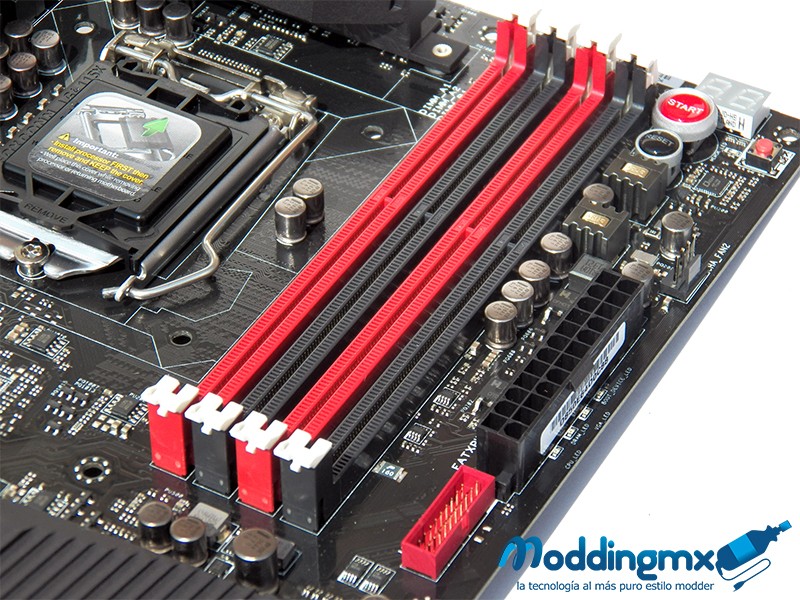

Para la instalación de la memoria RAM contamos con 4 slots DDR3, capaces de soportar hasta un máximo de 32GB con arquitectura Dual Channel, también se cuenta con soporte para Intel Extreme Memory Profile (XMP) y frecuencias de:
- DDR3 3000(O.C.) MHz
- DDR3 2933(O.C.) MHz
- DDR3 2800(O.C.) MHz
- DDR3 2666(O.C.) MHz
- DDR3 2600(O.C.) MHz
- DDR3 2500(O.C.) MHz
- DDR3 2400(O.C.) MHz
- DDR3 2200(O.C.) MHz
- DDR3 2133(O.C.) MHz
- DDR3 2000(O.C.) MHz
- DDR3 1866(O.C.) MHz
- DDR3 1800(O.C.) MHz
- DDR3 1600 MHz
- DDR3 1333 MHz

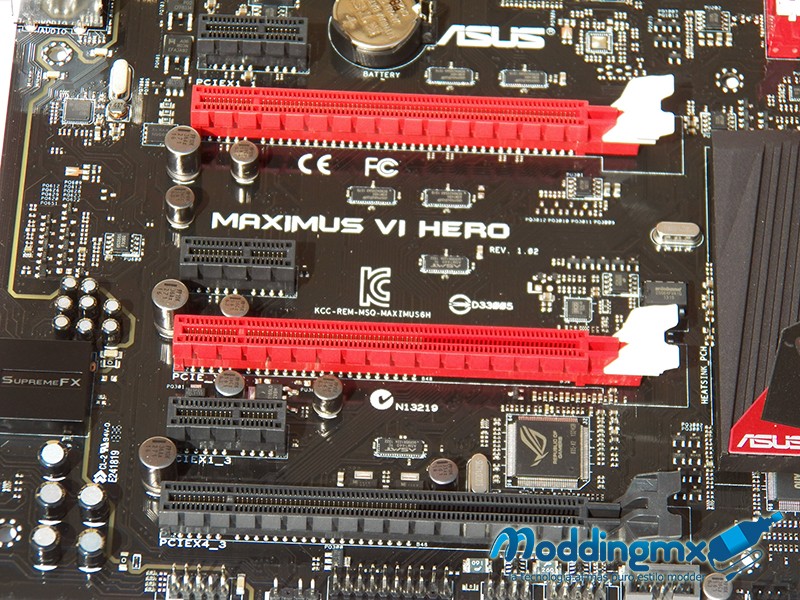

Los puertos de expansión que se disponen son 6, comenzando con 2 PCIe 3.0/2.0 x16 (x16 o dual a x8/x8), uno mas PCIe 2.0 x16 y finalmente PCIe 2.0 x1 y soporte para varias aceleradoras gráficas en configuración NVIDIA SLI o AMD CrossFireX.

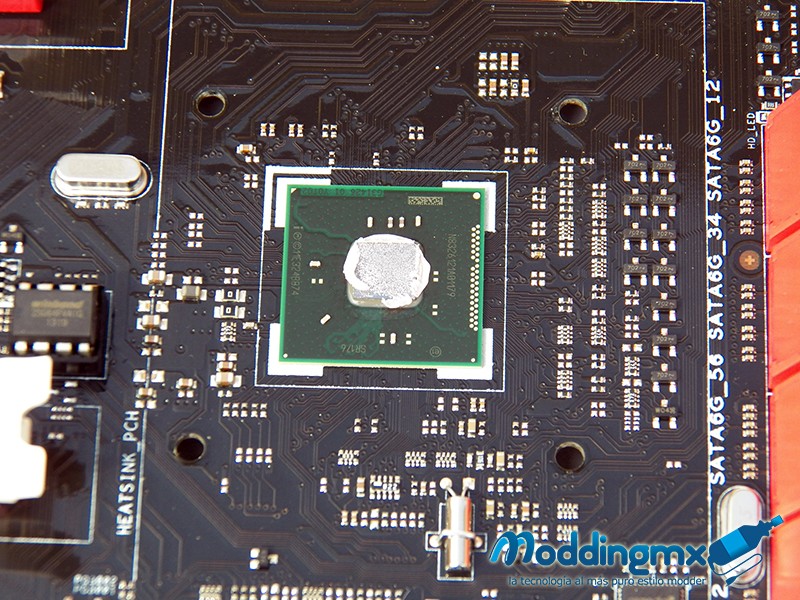

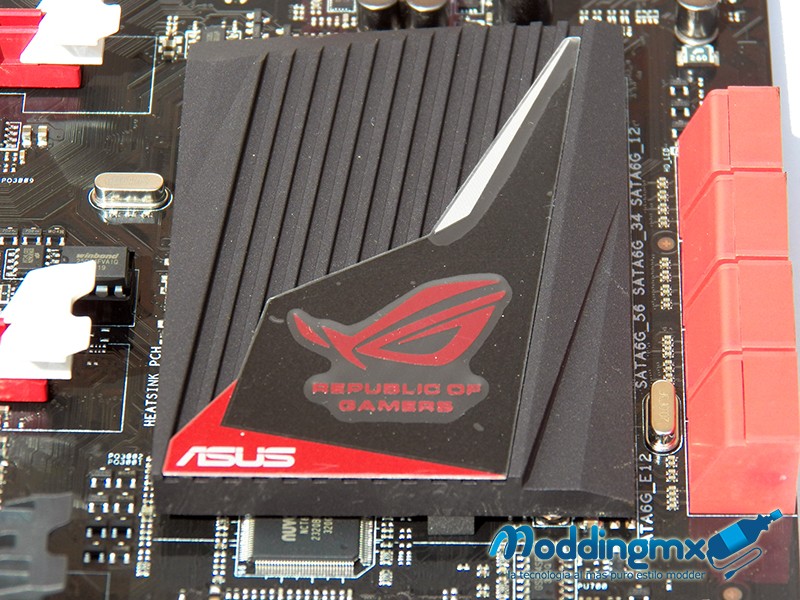

Ahora apreciamos el chipset Z87 cubierto por un disipador pasivo en color negro con vivos en rojo donde se observa el logo de ASUS y de la serie ROG, también observamos el PCH una vez que retiramos el disipador.

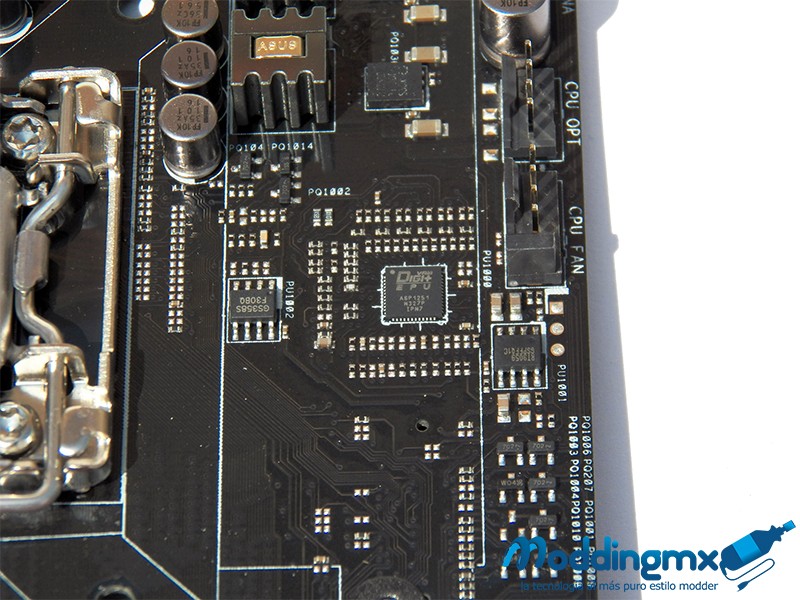

Como parte de la tecnología Dual Intelligent Processors 4 encontramos los chips de VRM Digi+ EPU y Digi+ con los cuales ganamos eficiencia energética y una mayor capacidad para overclock.

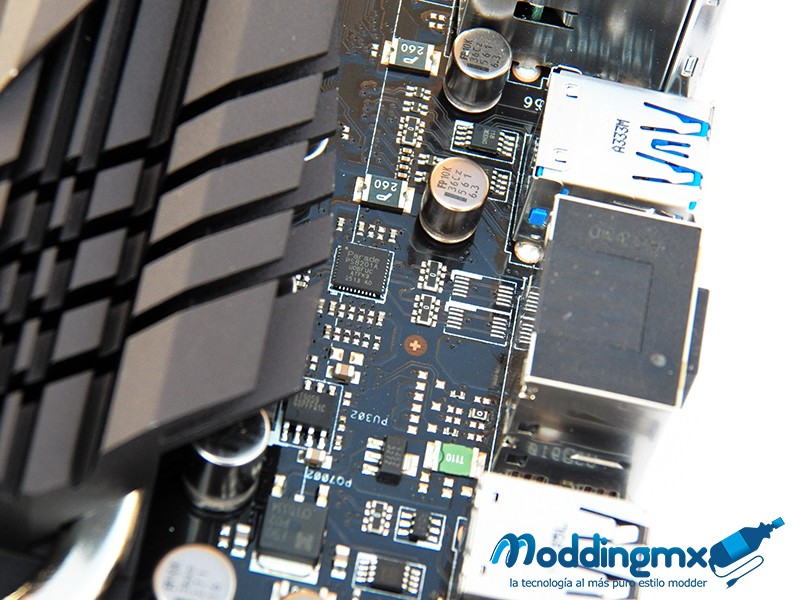

Para el caso de la tarjeta madre Maximus VI HERO se utiliza el chip Parade PS8201A para las salidas HDMI/DVI.

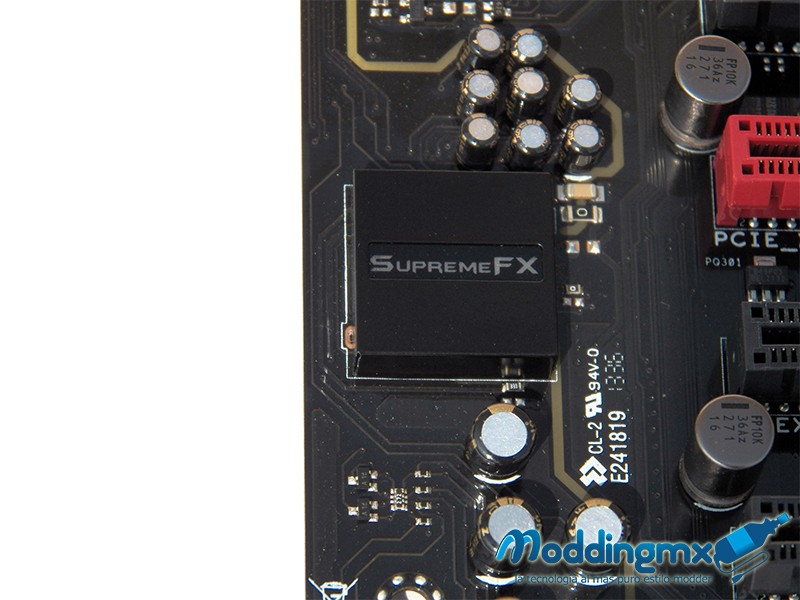

El audio de la tarjeta madre es controlado por SupremeFX para 8 canales de audio, algo ya característico de la serie ROG, además de estar aislado del resto de los componentes del PCB, capacitores ELNA Premium y protección extra del chip de audio gracias a la cubierta de protección EMI, ésto para asegurar la calidad del sonido.

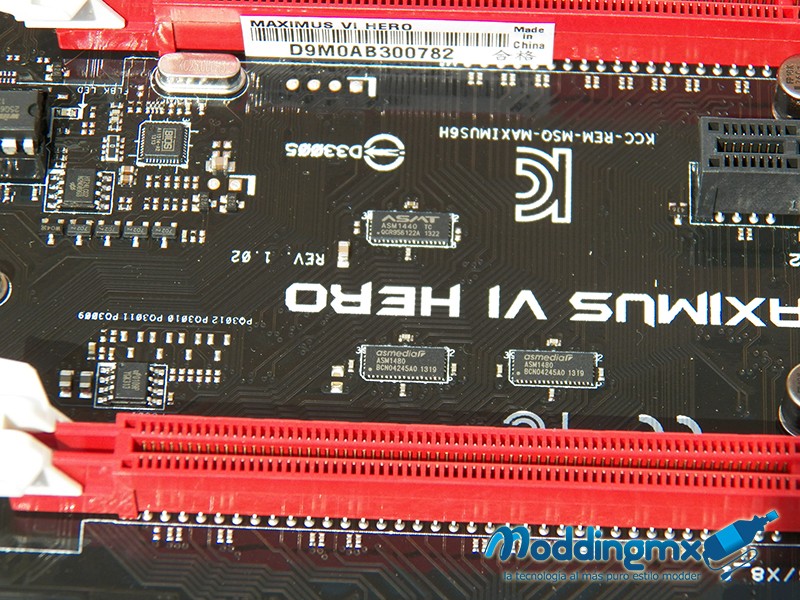

Continuando con los chips que componen la tarjeta madre encontramos los chips ASMedia, comenzando con los ASM1480 que realizan el cambio (PCIe Switching) cuando se tienen varias aceleradoras gráficas (Rojos) y el ASM1440 que realiza el cambio (PCIe Switching) entre PCIe 2.0 x16 y PCI-E 2.0 x1 (Negro).

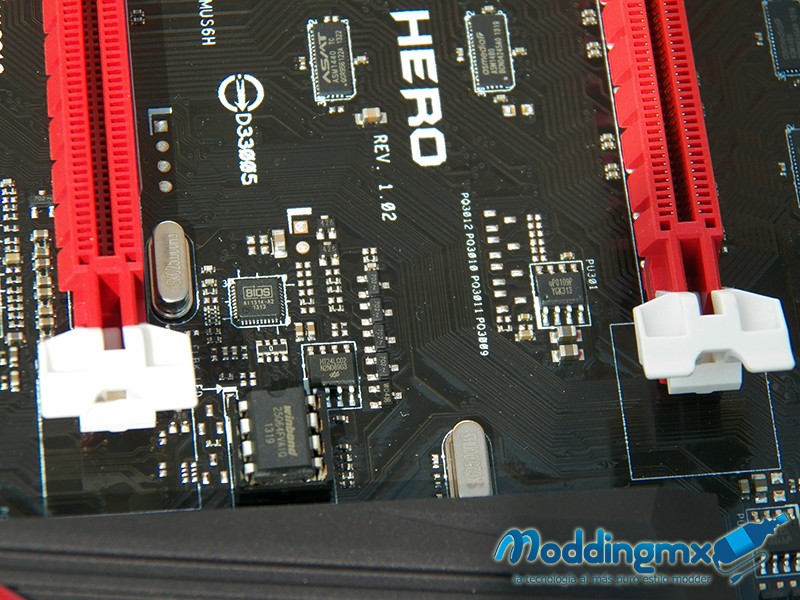

Una imagen del chip dedicado para la escritura del BIOS por medio de USB BIOS FlashBack, también en el BIOS se han incorporado nuevas funciones de las cuales hablaremos mas detalladamente como lo es el Borrado seguro del SSD.

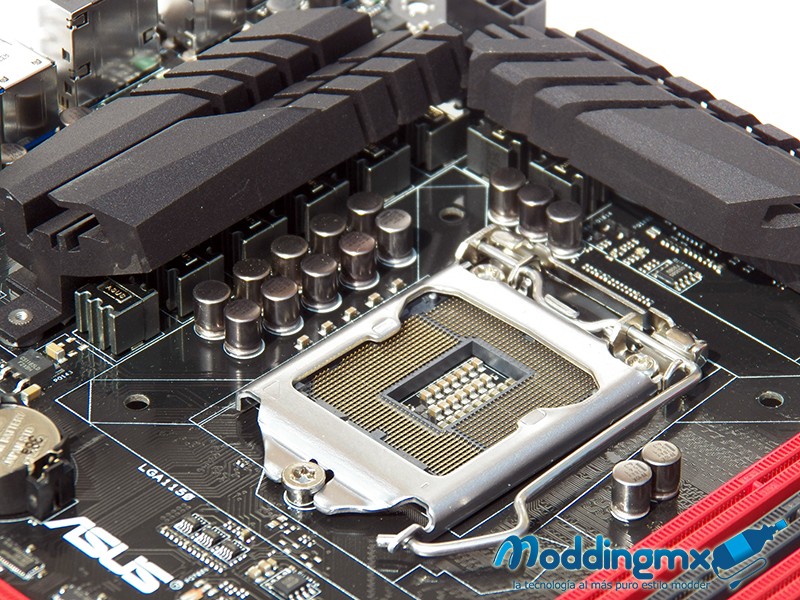

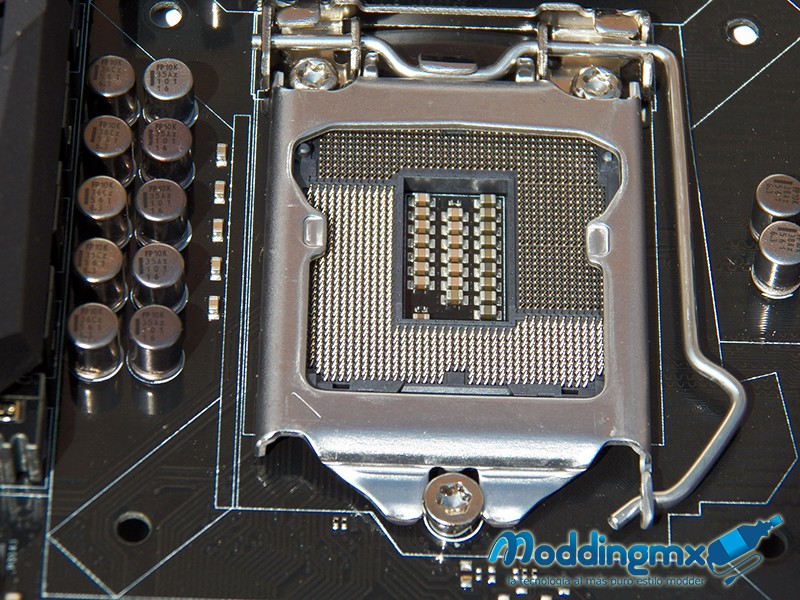

Para la instalación del procesador tenemos el socket Intel 1150 para procesadores de 4ta generación:
- Core i7
- Core i5
- Core i3
- Pentium
- Celeron
Junto al socket los capacitores 10K Black Metallic que ofrecen una vida útil cinco veces más larga y una tolerancia un 20 % superior para temperaturas extremas que los tradicionales.

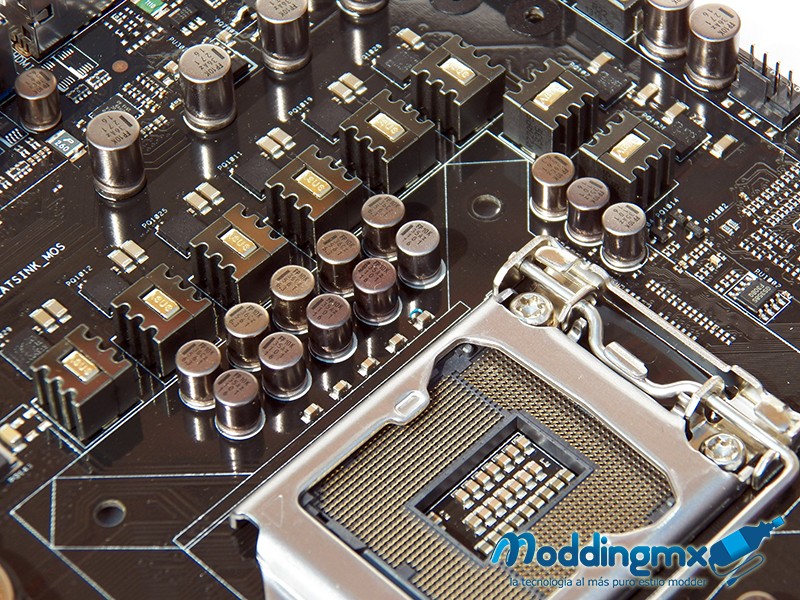

En la imagen se aprecian los chokes BlackWing, los cuales tienen pérdida de potencia mínima, también tenemos los NexFET MOSFET, los cuales otorgan a nuestro CPU y Memorias de estabilidad única en el sistema con una vida útil superior y un formato reducido a la mitad, todo como parte del sistema de Extreme Engine Digi+ III.

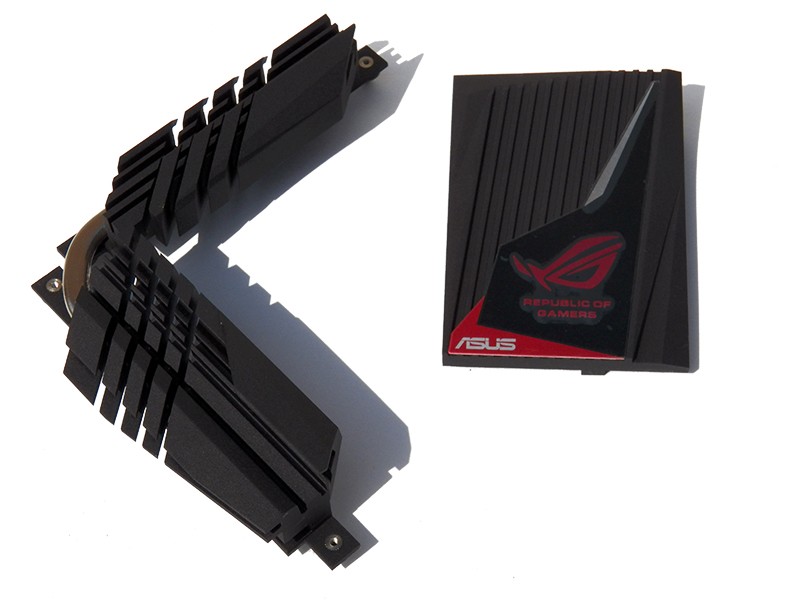

Por último observamos los disipadores, los cuales cuentan con un diseño negro y vivos en rojo.
UEFI BIOS

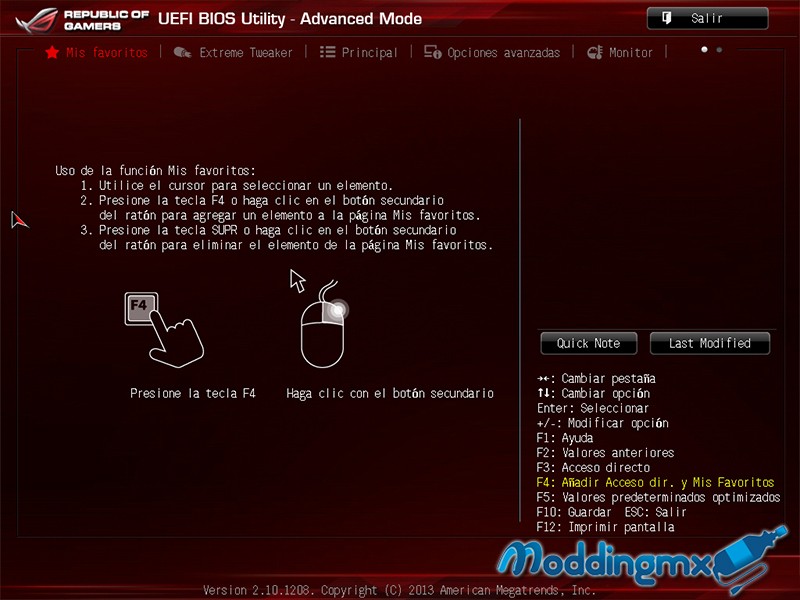

Observaremos ahora el contenido del UEFI BIOS, comenzando con la pestaña de «Mis Favoritos» donde podremos guardar elementos del BIOS como «favoritos», de esta manera tendremos el acceso de una manera mas rápida comparada con buscar entre las opciones.

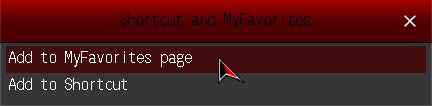

¿Y cómo se hace esto?… muy sencillo, basta con presionar la tecla F4 o hacer clic en el botón derecho del mouse, de esta manera se nos mostrara un menú para poder guardar el elemento del BIOS como Shortcut o directamente en la pagina de «Mis Favoritos».
Si realizamos todo de la manera correcta se nos desplegará un mensaje indicando que se guardo con éxito, se puede verificar ahora directamente en la pagina de «Mis Favoritos».

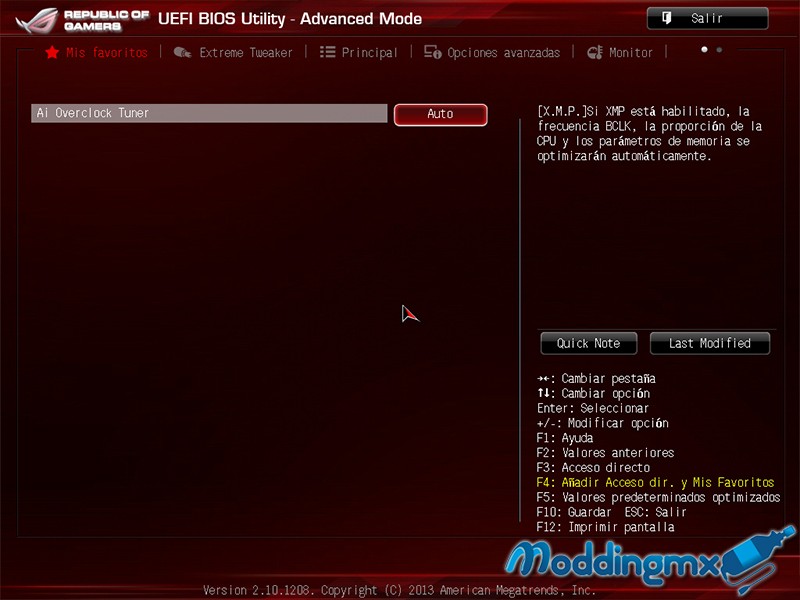

Ahora en la pestaña de «Mis favoritos» se mostraran los parámetros que hayamos guardado y se pueden guardar los que deseemos.

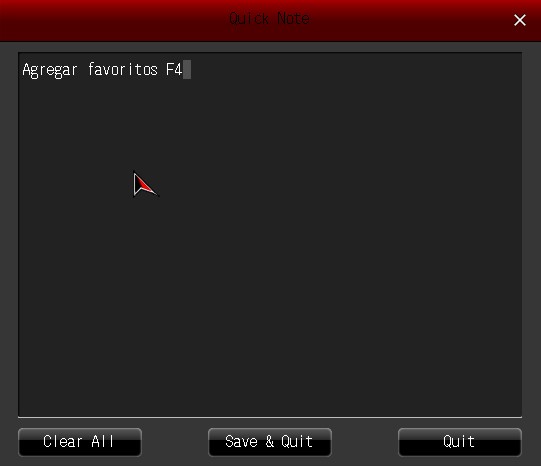

Como utilidad extra contamos con «Quick Note» que nos permitirá hacer anotaciones dentro del BIOS, de esta manera dejaremos el lápiz y papel de lado guardando las notas que necesitemos directamente en la interfaz del UEFI BIOS.

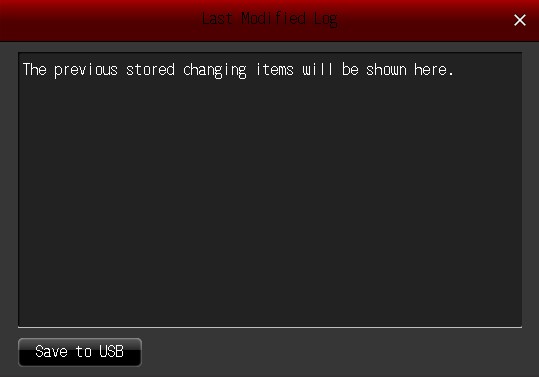

También contamos con «Last Modified Log» o ultimas modificaciones, que nos permite consultar los cambios recientes que realizamos en el sistema.

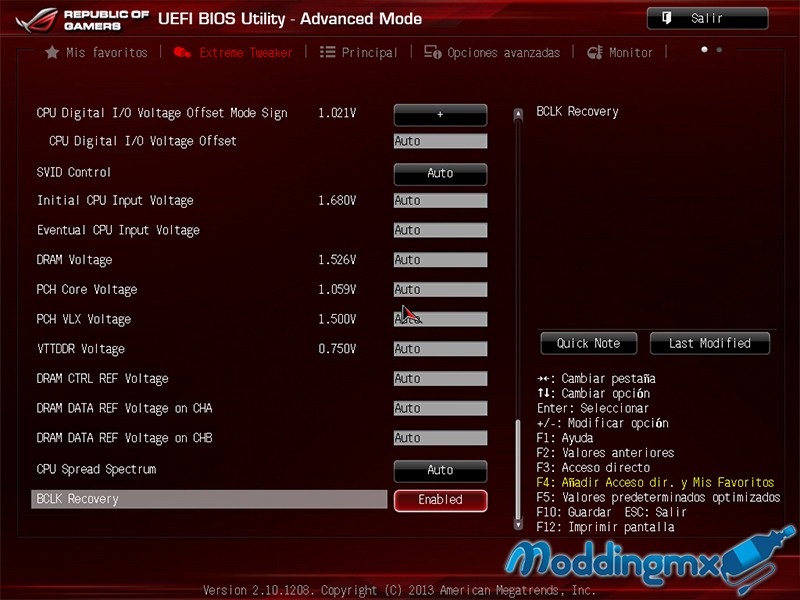

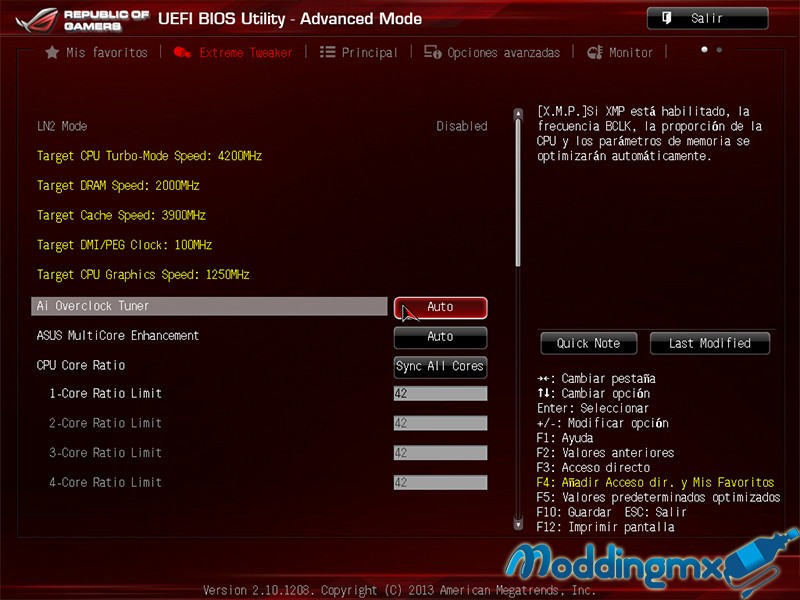

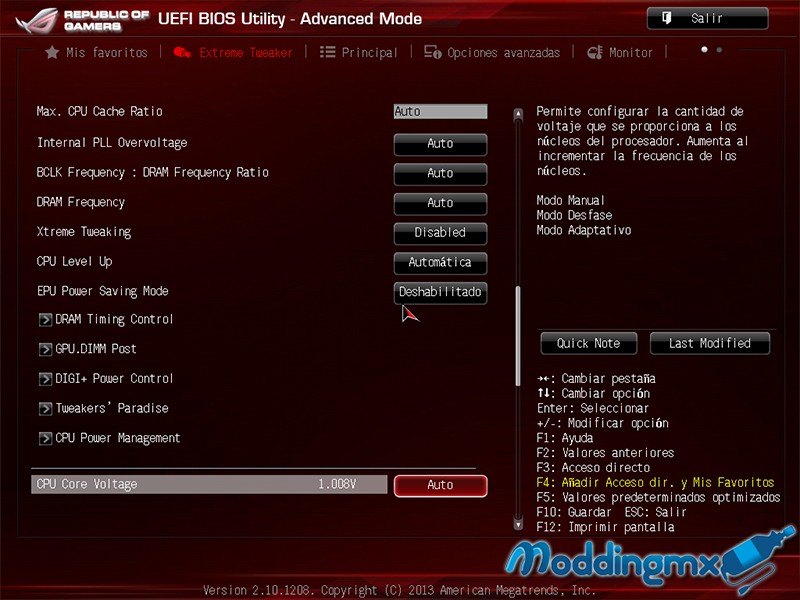

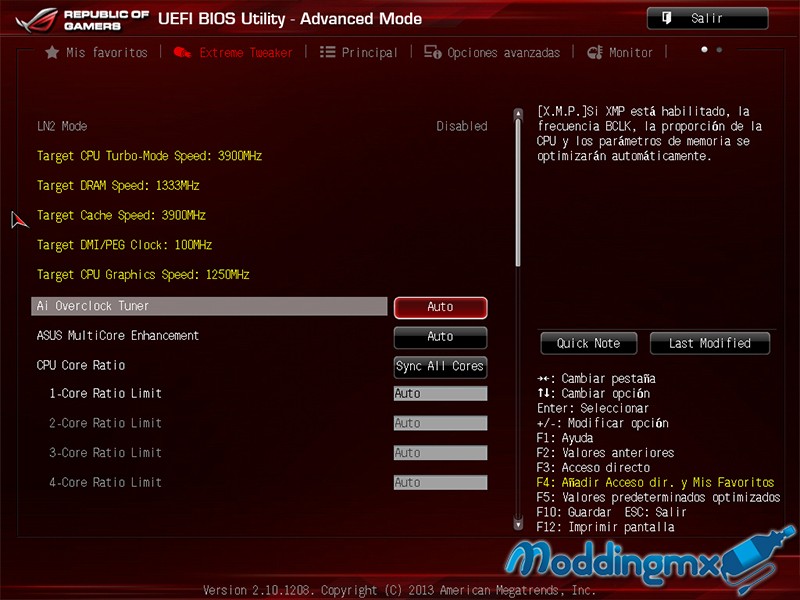

La Maximus VI HERO está enfocada al overclock y es por ello que encontramos la pestaña de «Extreme Tweaker» primero que la pestaña de «Principal», de esta manera podremos configurar los valores de nuestro sistemas realizando overclock en el CPU, memorias RAM y GPU contando con parámetros muy específicos para sacar el máximo rendimiento a nuestros componentes.

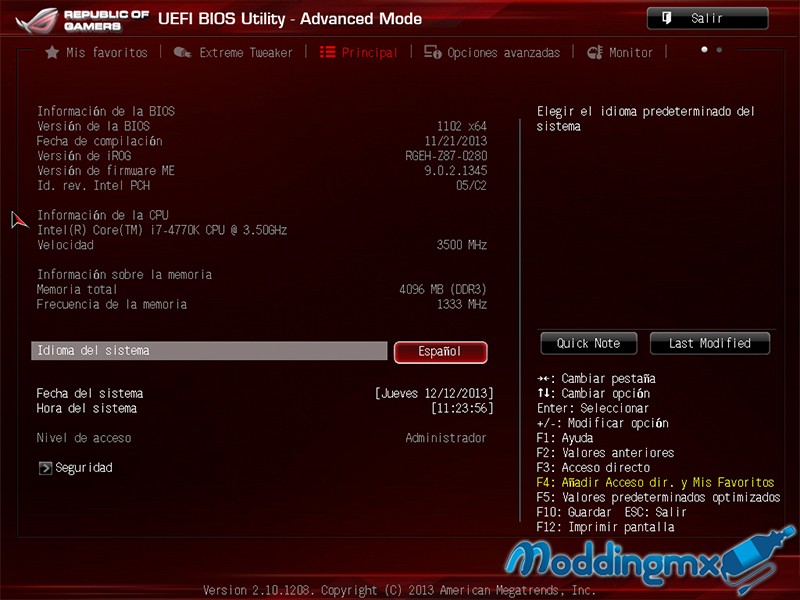

Como es común, en la pestaña de «Principal» encontramos configuraciones del BIOS como seleccionar el idioma con el que se muestra, en este caso configuramos en español, también se configura la fecha y hora del sistema, finalmente podremos agregar una contraseña para limitar el acceso al BIOS.

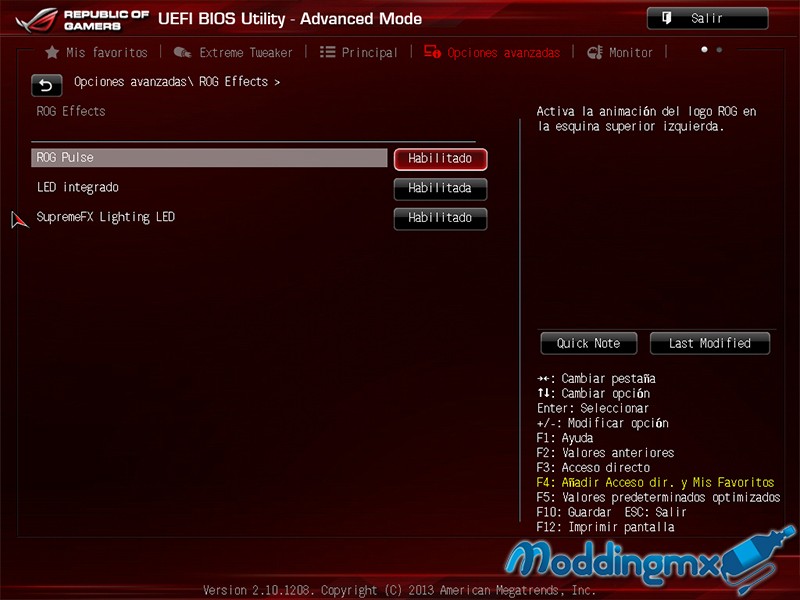

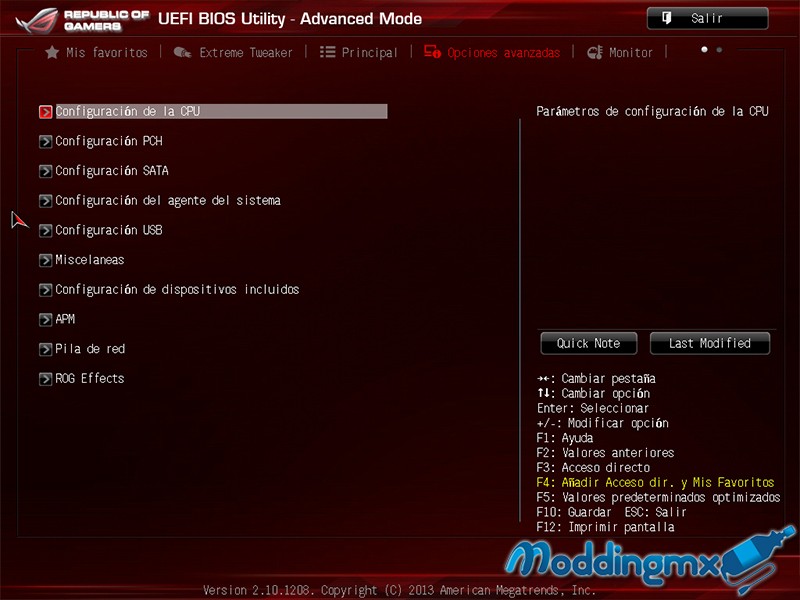

“Opciones avanzadas” nos permitirá configurar de una manera más detallada todo dentro de nuestra tarjeta madre:
- CPU
- PCH
- SATA
- USB
- ROG Effects
- ETC…

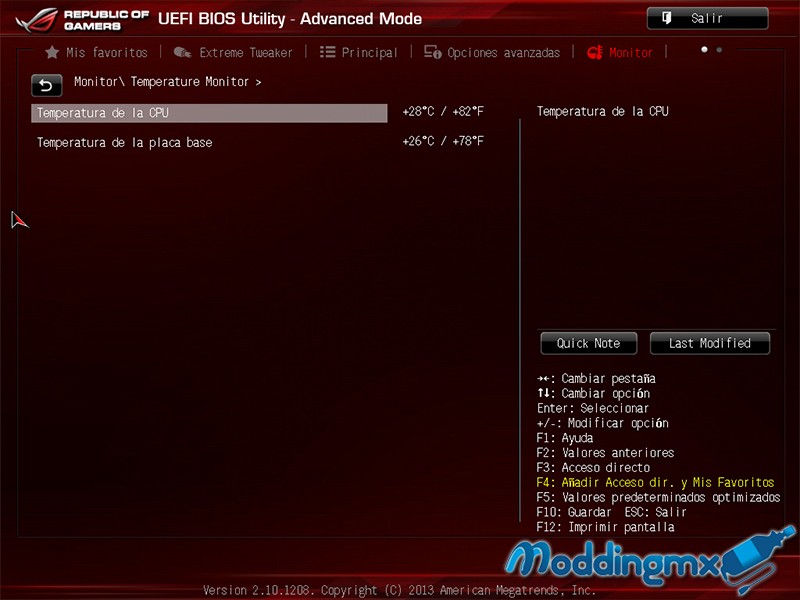

Si queremos verificar que los voltajes de nuestro sistema sean correctos podemos observar las variaciones dentro de «Monitor», donde además podremos ver las temperaturas del CPU/Tarjeta madre y velocidades de los ventiladores.

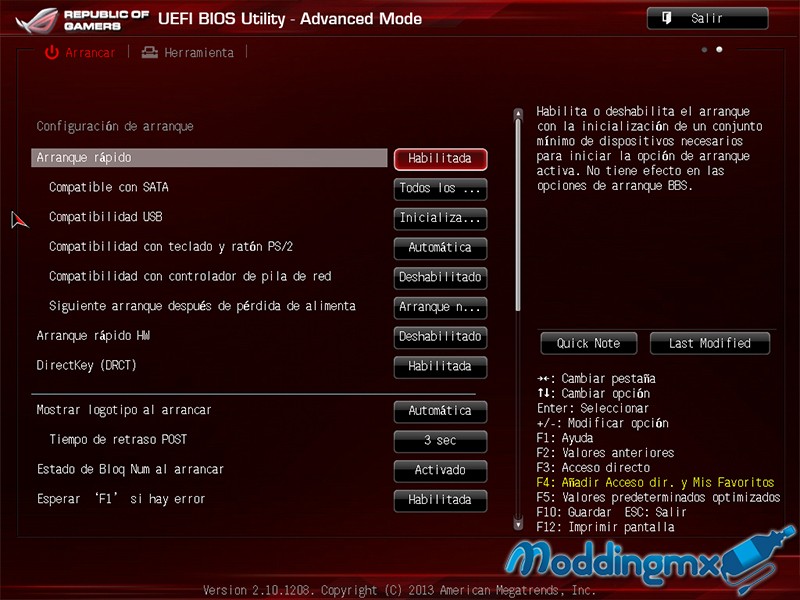

En caso de que nuestro sistema cuente con muchos dispositivos de almacenamiento podremos configurar su prioridad de arranque desde «Arrancar», así como establecer configuraciones especificas del arranque del sistema.

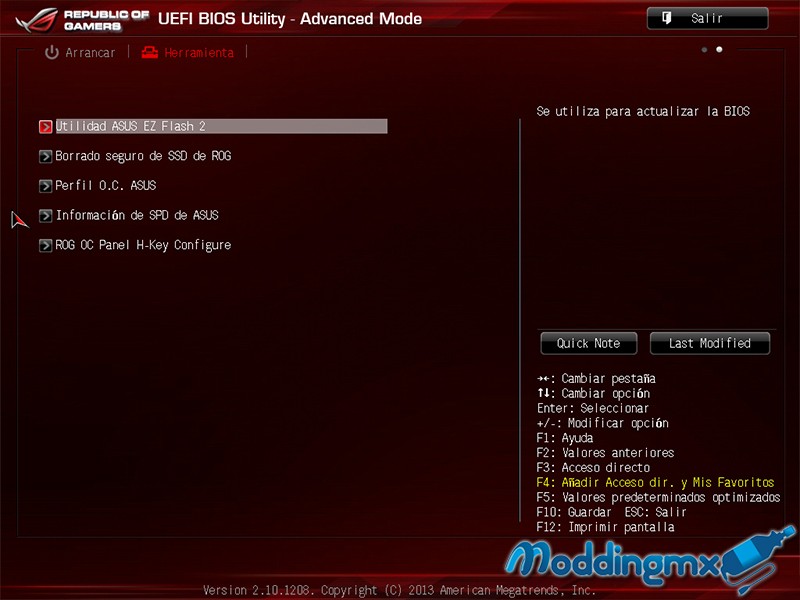

Concluyendo con el UEFI BIOS tendremos la pestaña de «Herramienta», donde tendremos las herramientas que ASUS agregó a su tarjeta madre:
- ASUS EZ Flash 2
- Borrado seguro de SSD de ROG (Nueva utilidad)
- Perfil O.C. ASUS
- Información de SPD de ASUS
- ROG OC Panel H-Key Configure

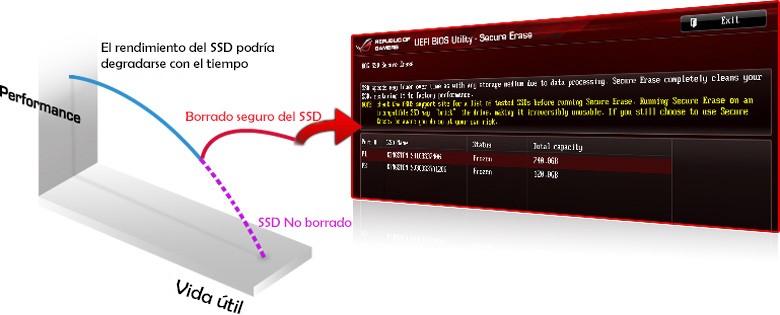

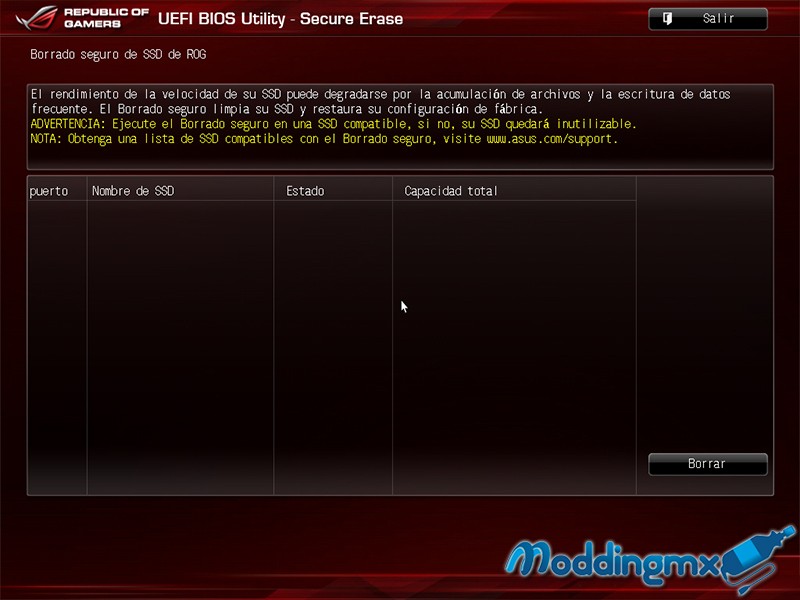

En un SSD (Unidad de Estado Solido) el rendimiento puede verse afectado por la constante escritura de datos o los archivos, es por ello que ASUS incorporó el borrador seguro, de esta manera podremos limpiar el SSD a valores óptimos sin perder rendimiento, es decir, realiza el formateo a bajo nivel de una manera sencilla.
Tecnologías y Software
Para la tarjeta madre ASUS Maximus VI HERO, en el caso de tecnología y software, lo primero que les mencionaremos es Dual Intelligent Processors 4 ya que, mediante esta tecnología podremos sacar el máximo rendimiento de nuestros componentes, configurando todos los parámetros en CPU y RAM.
Para realizar esta configuraciones tendremos las herramientas de:
- 4-Way Optimization
- TPU
- EPU
- DIGI+ Power Control
- Fan Xpert 2

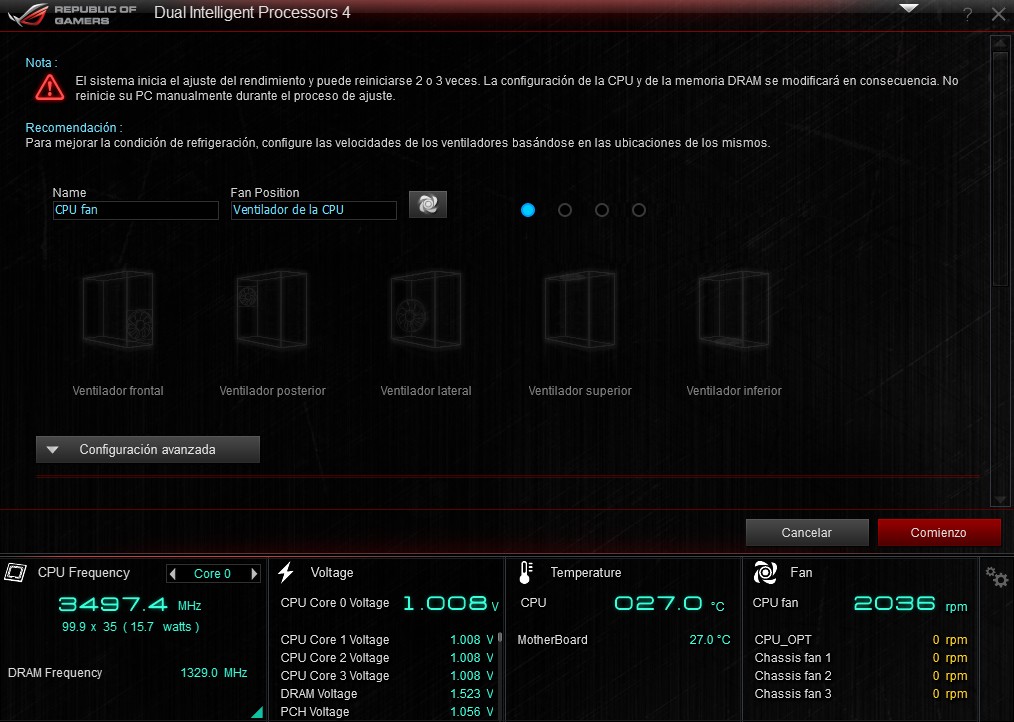

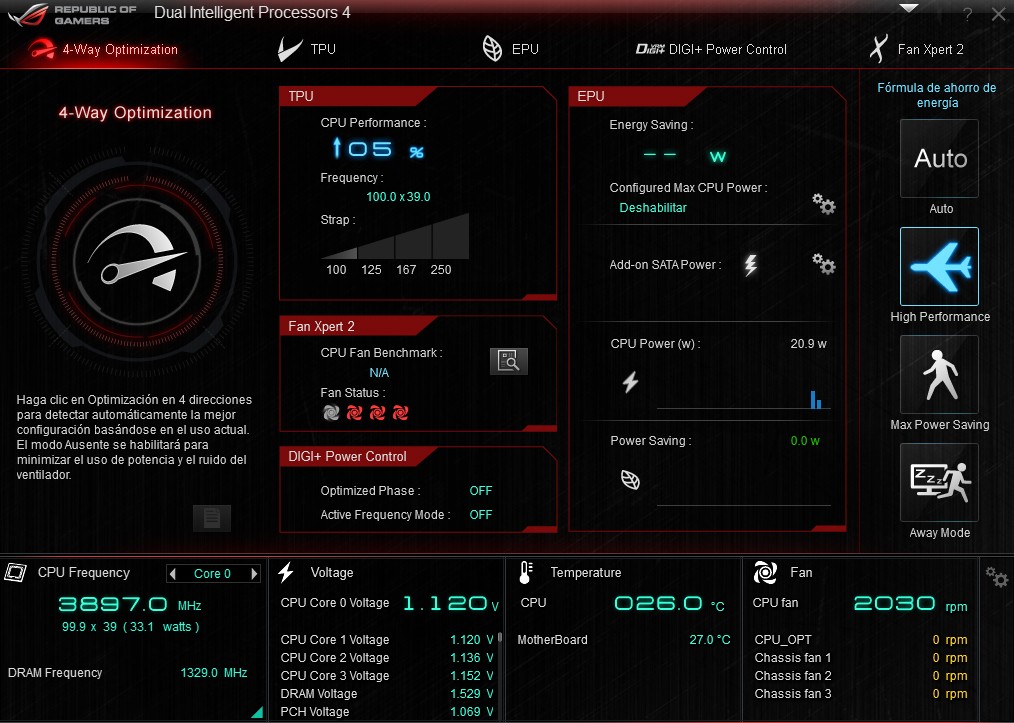

Si no cuentas con experiencia realizando overclock pero quieres obtener un rendimiento mayor con tu hardware, ASUS incorporó 4-Way Optimization, de esta manera aumentaremos el rendimiento del sistema sin tener que configurar manualmente los parámetros de nuestros componentes.

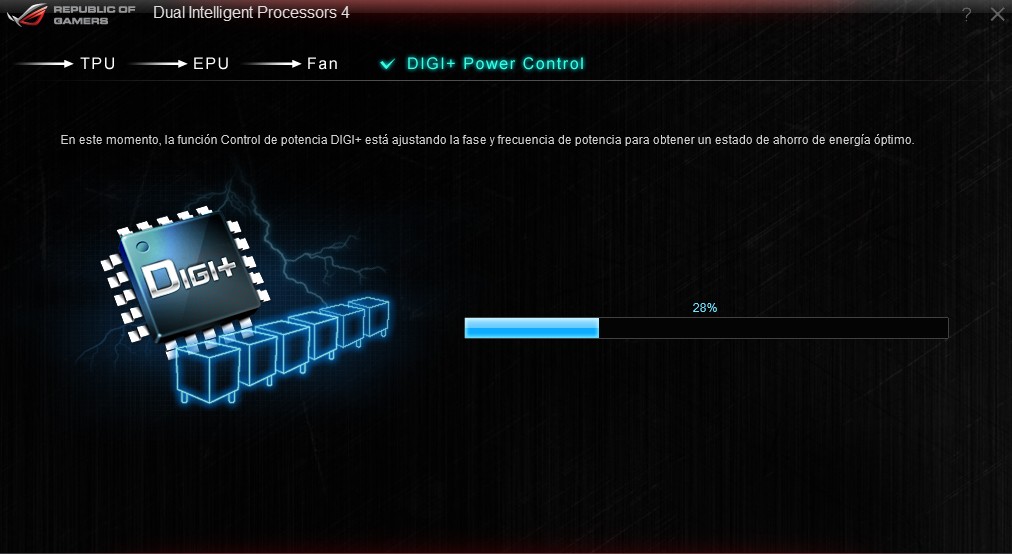

El software nos irá desplegando una pantalla con los avances del proceso, mostrando cada uno de los puntos por los cuales se somete el sistema para obtener el rendimiento óptimo.
En cada uno de los procesos se nos incluye una descripción detallada de cual es la función que realiza para mejorar el rendimiento.

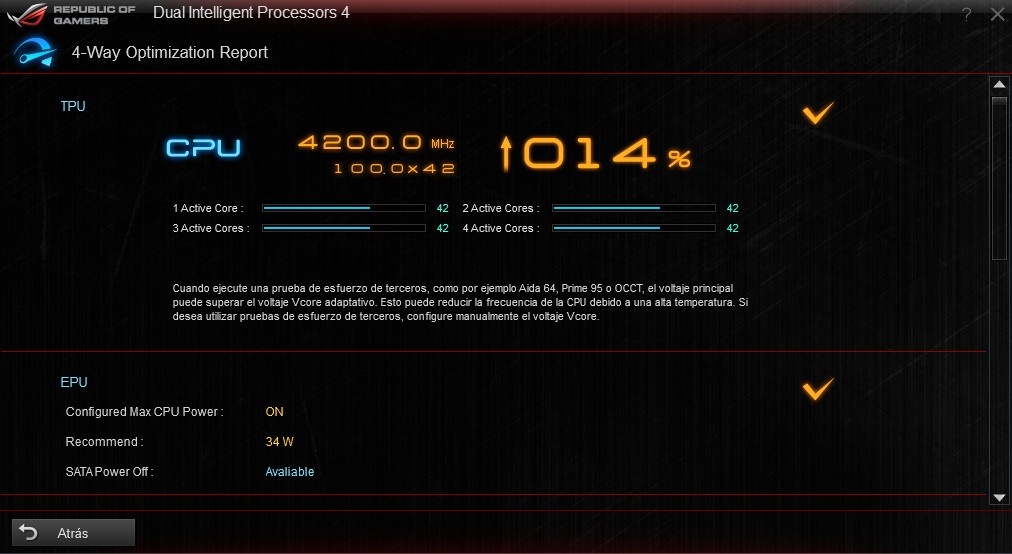

Una vez que concluye nos muestra un informe del los resultados así como la configuración final de nuestro sistema.
Como aditamento a la tarjeta madre, nosotros podremos configurar el aumento desde el CPU Level UP dentro del BIOS contando con las frecuencias ya establecidas de:
- 4.2 GHz
- 4.4 GHz
- 4.6 GHz
Para establecer el aumento seleccionamos el que deseemos y nos mostrara un mensaje para comenzar el aumento, aceptamos y se reiniciara la computadora, estos valores se pueden observar desde el UEFI BIOS una vez que arranco nuestro sistema.
El aumento de rendimiento se observa también en Dual Intelligent Processors 4, mostrando además el porcentaje de ganancia dentro de nuestro sistema.
El proceso será el mismo cada vez que establezcamos un nuevo valor en nuestro sistema, recordando que nosotros no entraremos en detalles de parámetros, si no solamente seleccionamos y reiniciamos.
La Maximus VI HERO tiene como limite en CPU Level Up 4.6 GHz, a diferencia de la serie ASUS Z87 donde el overclock es automático y va acorde de nuestros componentes, pero como la tarjeta madre pertenece a la serie ROG y está enfocada al overclock, para conseguir mayores frecuencias se tendrán que realizar de manera manual con todas las configuraciones incorporadas en el UEFI BIOS.

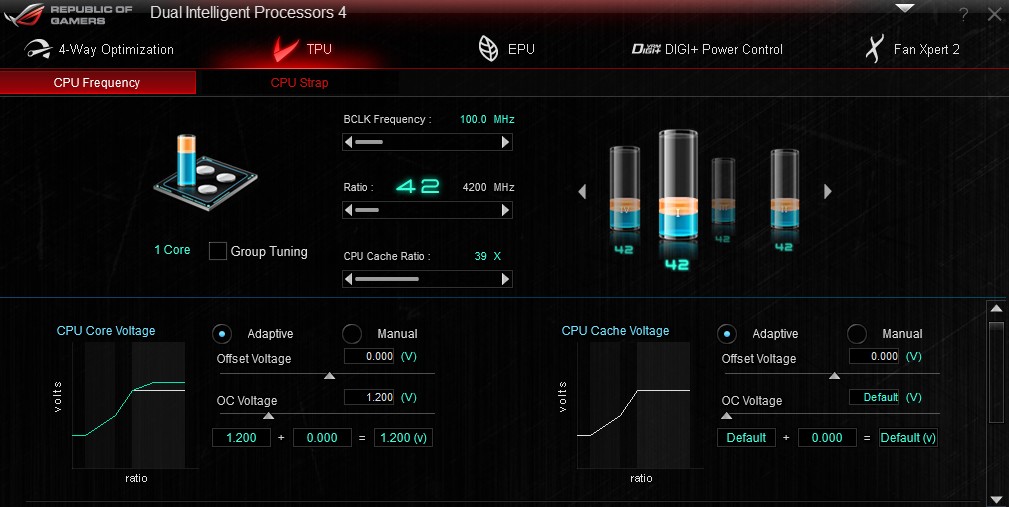

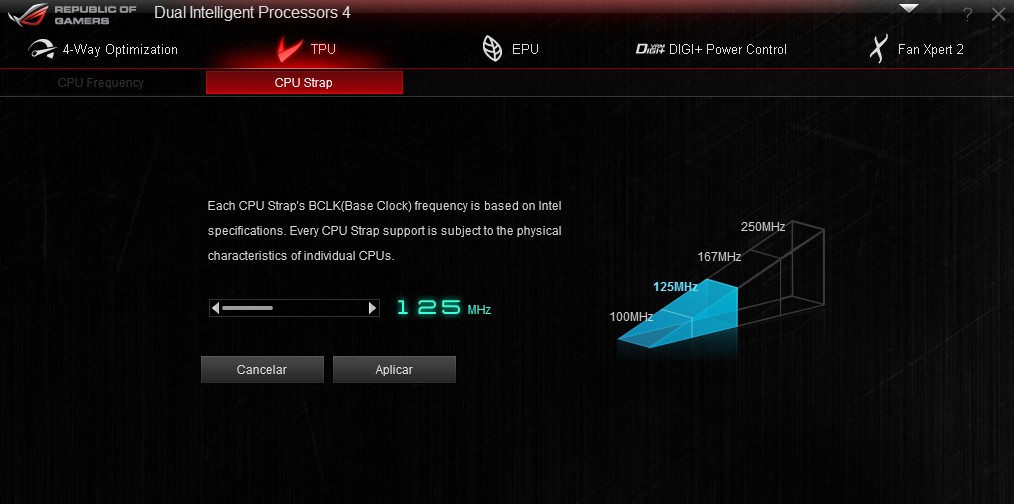

Pero si por el contrario, eres un entusiasta con conocimientos de overclock, puedes realizar estos ajustes de manera manual, teniendo 4 opciones para manejar los parámetros comenzando con TPU, encargado de los valores del CPU.

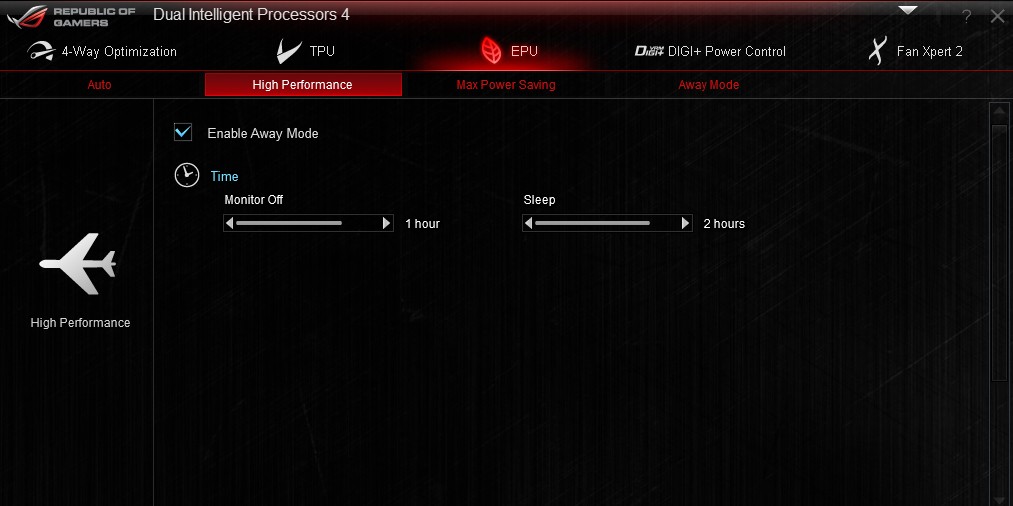

En el caso de EPU podremos configurar los parámetros del consumo de energía de nuestro sistema, logrando así un buen aprovechamiento y eficiencia energética.

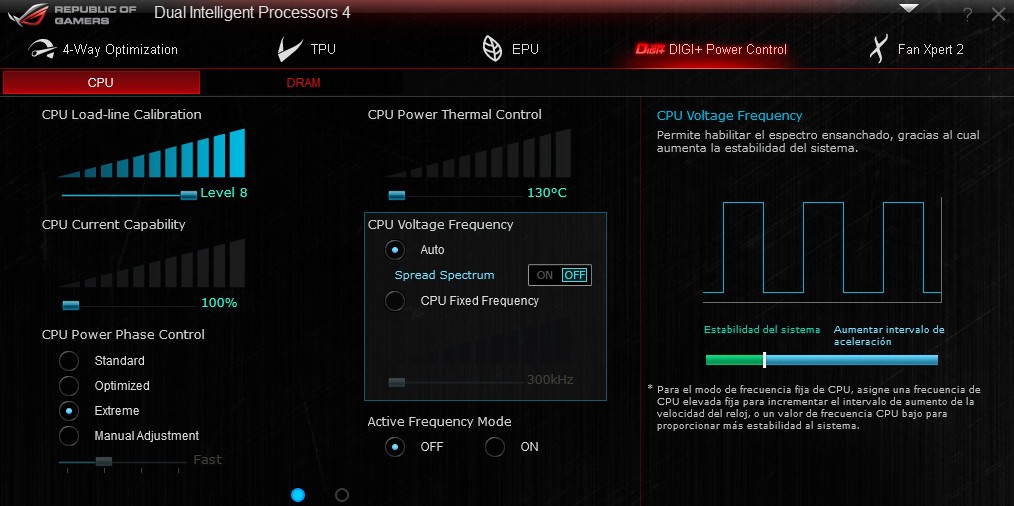

DIGI+ Power Control es donde podremos configurar el voltaje que entra en nuestro CPU así como en los módulos de las memorias RAM, otorgando mayor estabilidad en el sistema.

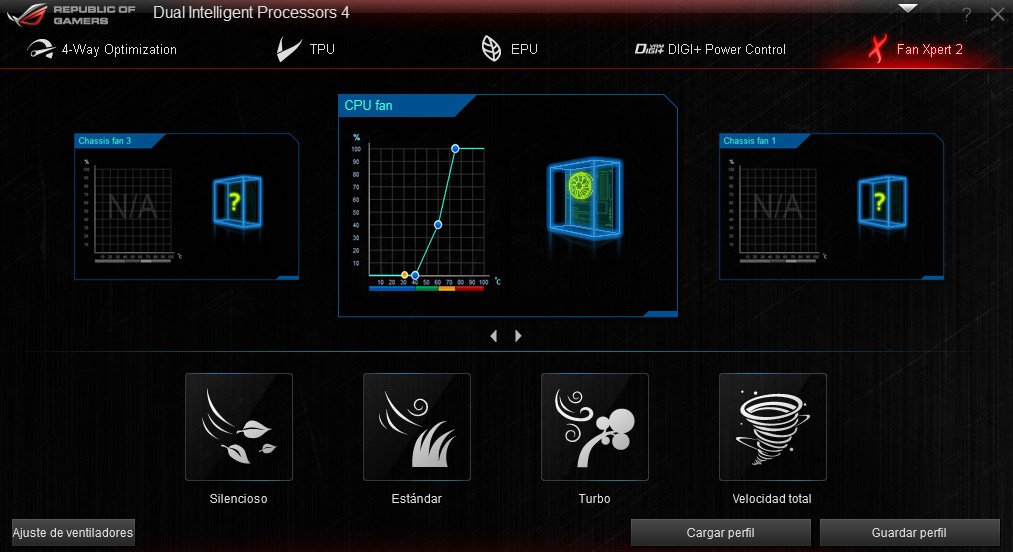

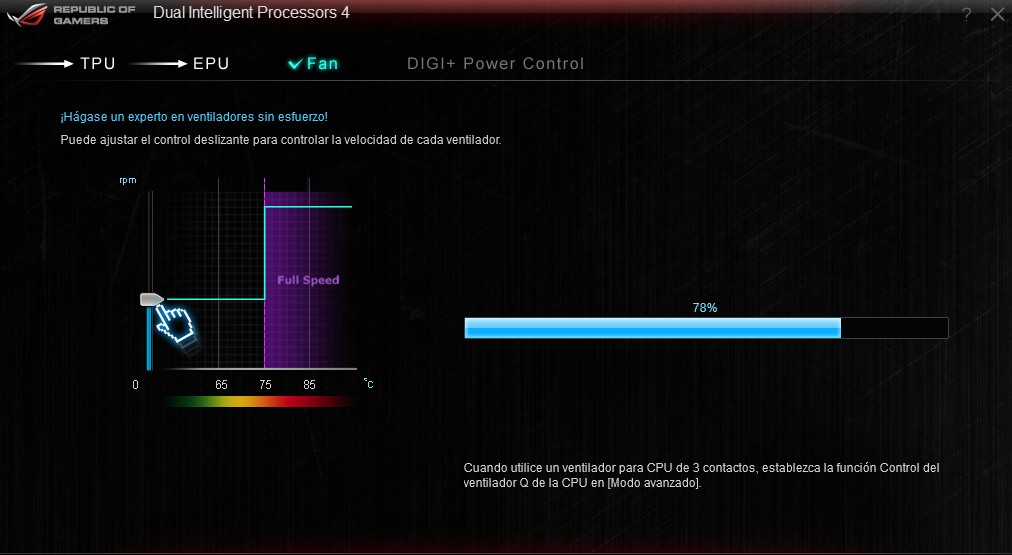

Finalmente para regular la temperatura del sistema contamos con Fan Xpert 2, donde podremos seleccionar entre algunos de los perfiles establecidos el rendimiento de los ventiladores instalados en nuestra computadora:
- Silencioso
- Estandar
- Turbo
- Velocidad Total
ASUS AI Suite 3
Sin embargo, Dual Intelligent Processors 4 no es el único software que se nos incluye, ya que por medio de ASUS AI Suite 3 dispondremos de mas utilidades en nuestra tarjeta madre.
USB 3.0 Boost

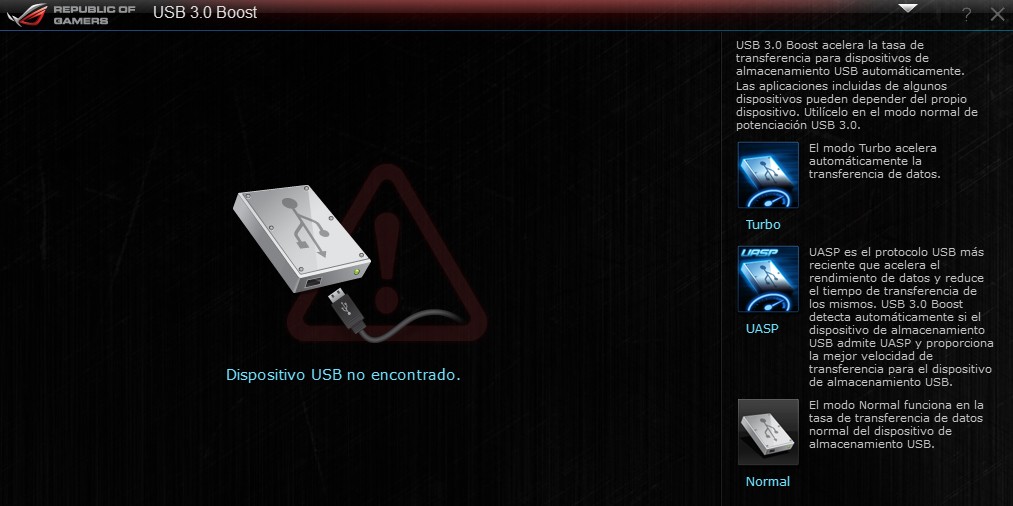

USB 3.0 Boost nos ayudará a sacar el máximo provecho a nuestros dispositivos USB 3.0, basta con cambiar el modo a Turbo del dispositivo que deseemos acelerar, obteniendo un rendimiento mayor. Además el software es capaz de reconocer el dispositivo posteriormente manteniendo la configuración seleccionada.

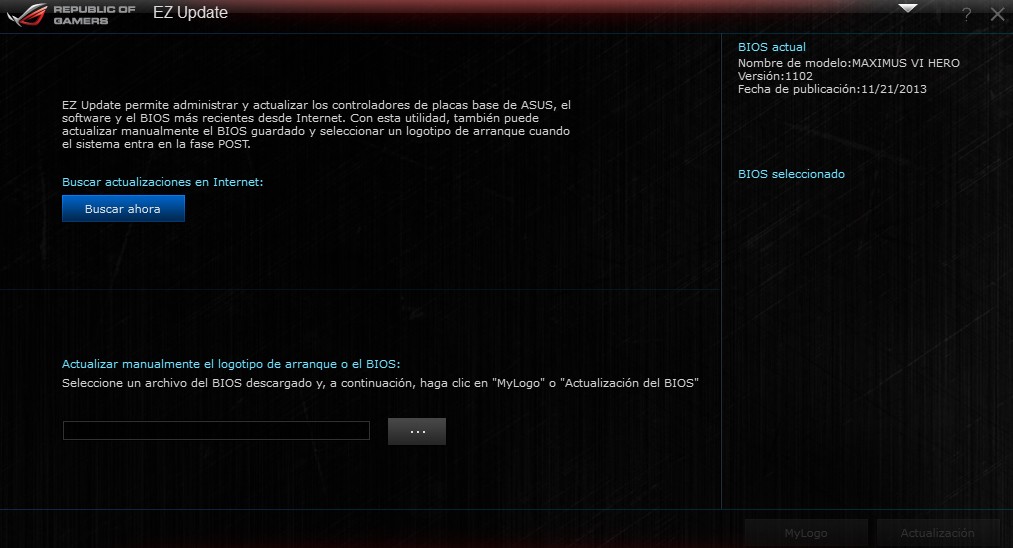

EZ Update
EZ Update nos permitirá mantener nuestro sotfware siempre actualizado, podremos actualizar ademas el BIOS de una manera segura mediante un archivo o directamente buscando la actualización mas reciente en Internet.
System Information
System Information brinda información detallada del sistema, tanto de Tarjeta madre, CPU y Memoria RAM.

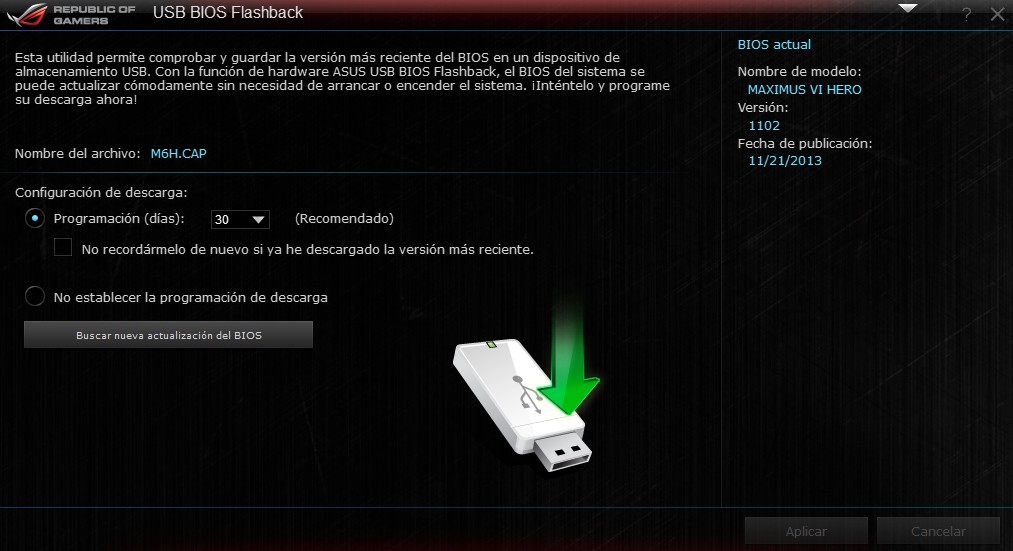

USB BIOS Flashback
Mediante esta utilidad podremos cargar el BIOS mas reciente a una memoria USB y a través de la utilidad en Hardware USB BIOS Flashback podremos actualizar sin ningún riesgo, para ello tendremos que colocar la USB preparada anteriormente y presionamos el botón BIOS ubicado en el panel I/O de nuestra tarjeta madre por unos segundos, podremos darnos cuenta que comenzó el proceso porque comenzará a encender un led de manera intermitente, cuando éste deje de parpadear el proceso habrá terminado.
Para este proceso no requerimos de mayor hardware mas que el conector de 24 pines conectado en nuestra tarjeta madre, es decir, para este proceso podemos prescindir el CPU, RAM, VGA y SSD.

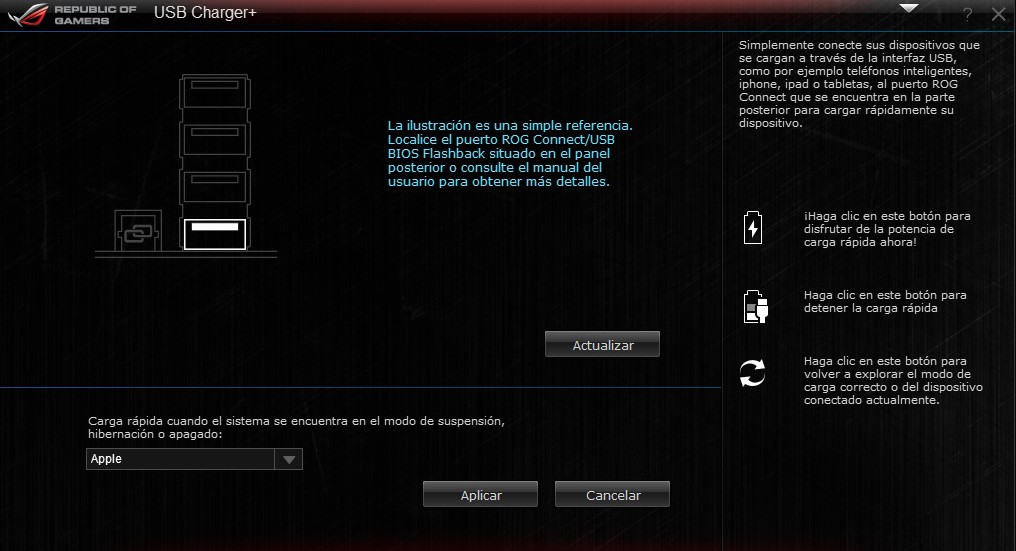

USB Charger+
USB Charger+ nos sirve para cargar nuestros dispositivos más rápido, solo debemos conectar algún dispositivo y hacer clic en el botón de carga rápida y será suficiente para ahorrar tiempo de espera en la carga de nuestros dispositivos.

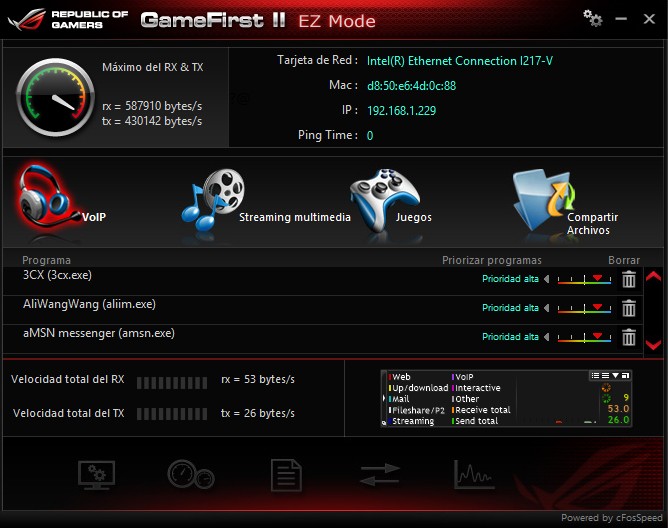

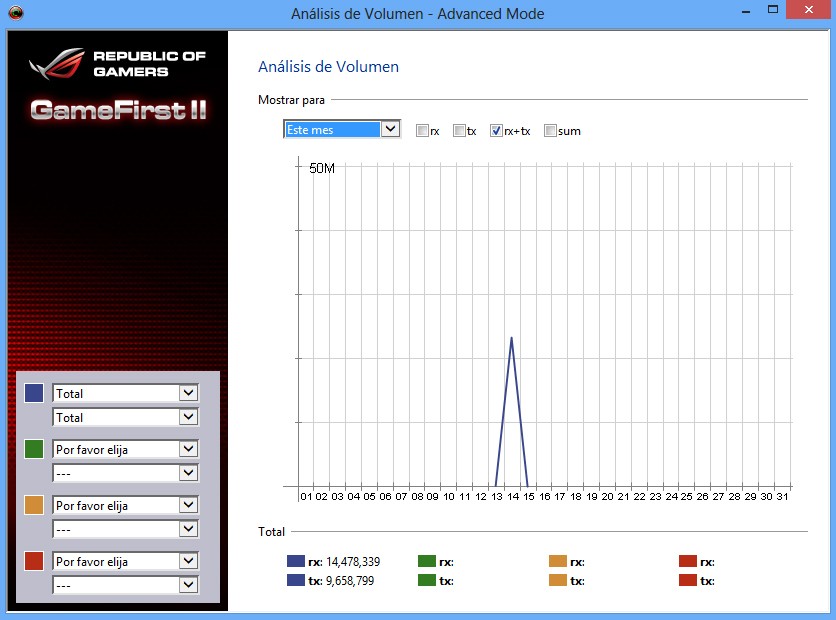

GameFirst II
GameFirst II es otra herramienta que nos incorpora la tarjeta madre, apoyado con la tecnología cFos Traffic Shaping technology donde tendremos la gestión y jerarquización del ancho de banda en nuestro sistema. Ahora encontramos GameFirst II con un diseño mucho mas intuitivo.
Se pueden seleccionar prioridades en nuestra red dependiendo el tipo de software que utilicemos como puede ser:
- VoIP
- Streaming multimedia
- Juegos
- Compartir Archivos

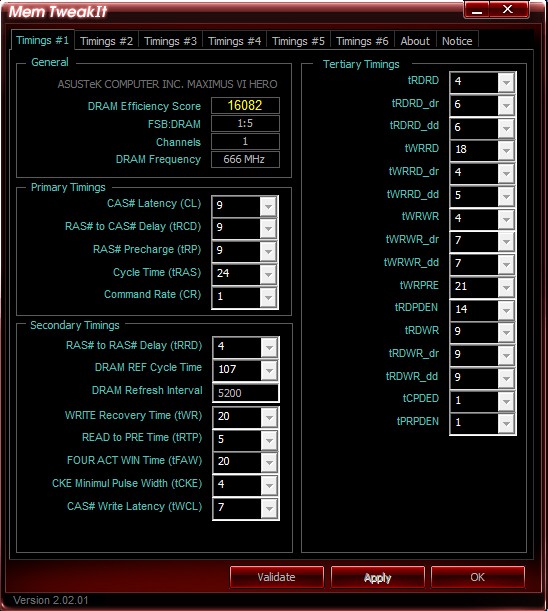

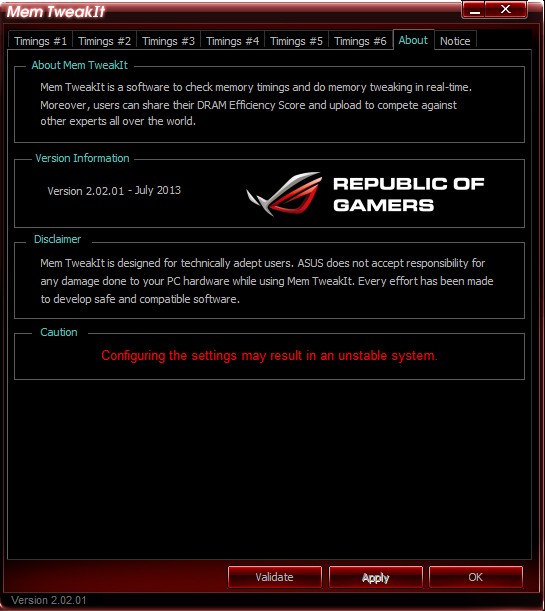

Mem TweakIt
Prácticamente lo que tenemos aquí es un software para ajuste de la memoria RAM en tiempo real y lo mejor de todo es que no es necesario reiniciar, es bien conocido que los overclockers suelen ajustar los tiempos de latencia principales pero con este software tendremos la posibilidades de configurar todas las latencias que creamos pertinentes para obtener el máximo rendimiento de nuestra memoria RAM.

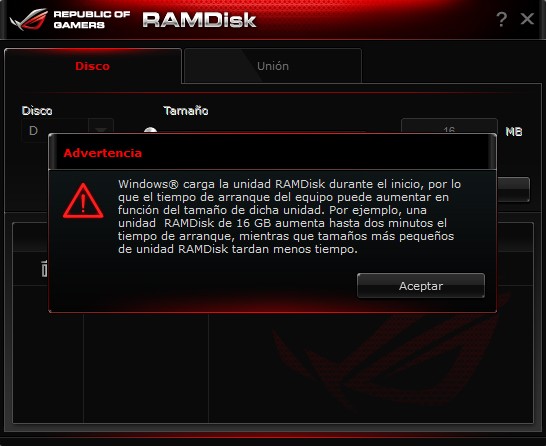

RAMDisk
RAMDisk nos permite montar una «Unidad virtual» mediante memoria RAM, acelerando en gran medida la carga de programas o juegos dentro de nuestro sistema. Podemos hacer esto de manera muy sencilla solamente asignando la capacidad y el nombre de la unidad virtual.

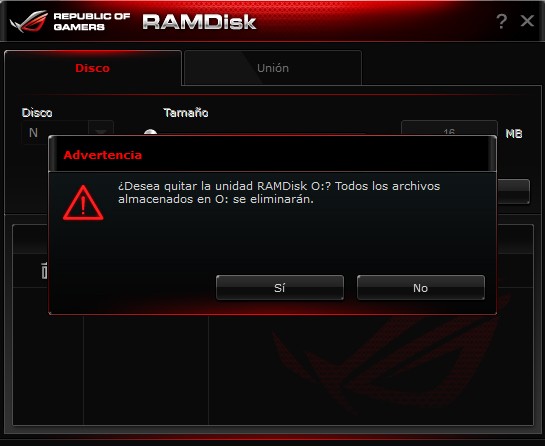

Y en caso de querer desmontar esa unidad basta con hacer clic en el «cesto de papel» dentro del software restaurando la memoria RAM a nuestro sistema.
Pruebas de Rendimiento
Para la realización de las pruebas de rendimiento, se utilizó un sistema operativo recién instalado (Windows 8 – 64Bits), se instalaron todos los drivers en el DVD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.
Equipo de pruebas
| Equipo de pruebas | |
| Tarjeta Madre | ASUS Maximus VI HERO |
| Procesador | Intel core i7 4770K @3.5 GHz (3.9 GHz Turbo) |
| Almacenamiento | SSD Corsair ForceGT 120GB |
| Tarjeta de video | ASUS GeForce GTX 560 Ti |
| Memoria RAM | 2 x ADATA XPG 4GB DDR3 2000MHz |
| Fuente de poder | Fractal Design Tesla R2 White 650W |
| Monitor | AOC 2436VW |
| Sistema operativo | Windows 8 64Bits |
Resultados – Pruebas Sintéticas
Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como demostración del rendimiento que se puede esperar de esta tarjeta madre.
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_msi_kombustor.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_msi_kombustor.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Unigine_heaven_4.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Unigine_heaven_4.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Unigine_Valley_1.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Unigine_Valley_1.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Geekbench.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Geekbench.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_cinebench_r15.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_cinebench_r15.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_SuperPI.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_SuperPI.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_realtemp_370.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_realtemp_370.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_winrar.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_winrar.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
Pruebas Reales
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_FFXIV.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_FFXIV.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Resident_Evil_6.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Resident_Evil_6.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
Overclock
En el caso de las pruebas realizadas con overclock se elevó la frecuencia del procesador hasta los 4.7 Ghz estables y frecuencias en las memorias RAM a 2000Mhz.
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Geekbench_OC.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_Geekbench_OC.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_SuperPI_OC.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_SuperPI_OC.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_cinebench_r15_OC.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_cinebench_r15_OC.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_realtemp_370_OC.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_realtemp_370_OC.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_winrar_OC.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/ASUS_Maximus_VI_HERO_winrar_OC.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
Conclusiones
Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.
Como siempre, analizar un producto de la serie ROG crea cierta expectativa al ser la serie por la cual ASUS apuesta a todos los entusiastas. En el caso de la Maximus VI HERO, siendo la primera vez que incursiona en la serie Maximus de ROG, podemos decir que llegó para quedarse, si bien la Impact y la HERO pueden estar en tela de juicio al ser las primeras en incorporarse y sobretodo, el enfoque que ASUS les ha dado, podremos asegurar que la HERO está pensada y dotada para el sector overclocker y gamer en sentido muy profundo sin la necesidad de invertir mas dinero en una Maximus VI Formula.
Algo que también se puede destacar de la nueva entrega de ROG con las Maximus VI es el software único como RAMDisk, que otorga un plus para aquellos que suelen tener mucha memoria RAM en su sistema, pudiendo ser aprovechada para montar un dispositivo virtual acelerando de manera muy notoria la carga de juegos.
Mem TwaekIt, aditamento excepcional para aquellos amantes del overlock. Gracias a él podrán sacar el máximo rendimiento a sus memorias RAM, pudiendo configurar aún más que los parámetros tradicionales, además los cambios se aplican en tiempo real y sin necesidad de reiniciar.
Aunado a ésto tendremos la tecnología de SupremeFX para un sistema de audio aislado físicamente de los demás componentes de la tarjeta madre, evitando así que el ruido se meta cuando estemos jugando, gracias a ésto podemos decir que la Maximus VI HERO llega con el listón muy alto apuntando a ser una de las tarjetas madre referentes de la serie, sobre todo por su gran relación precio/rendimiento y es por ello que la Maximus VI Hero se hace acreedora a nuestra distinción mas alta en ModdingMX:
