INTRODUCCIÓN
Con la salida de los nuevos procesadores AMD Kaveri muchos de ustedes estarán buscando una opción para poder explotar el máximo potencial de los mismos, Gigabyte nos ofrece un producto con soporte nativo para dichos procesadores, así también como compatibilidad con la anterior arquitectura AMD Trinity.
Hoy daremos un recorrido por las características de esta tarjeta madre y veremos lo que Gigabyte nos ofrece como una solución para todos aquellos que desean armar un equipo de gama baja a media y que les ofrezca buen rendimiento en software de productividad, reproducción multimedia y videojuegos.
A lo largo de esta revisión hablaremos de las principales cualidades con que se ha dotado a esta tarjeta madre, tales como su soporte nativo para monitores 4K, su soporte para múltiples pantallas conectadas directamente a la tarjeta madre, también les mostraremos en que consiste la tecnología «UltraDurable 4 Plus» de Gigabyte, la cual nos ayuda a extender el tiempo de vida de los componentes que integran la tarjeta madre.
EMPAQUE Y CONTENIDO
En la parte frontal del empaque se muestra el modelo de la tarjeta madre así como algunas de las características propias de Gigabyte que se han incorporado, tales como UltraDurable 4 plus y UEFI DualBIOS.

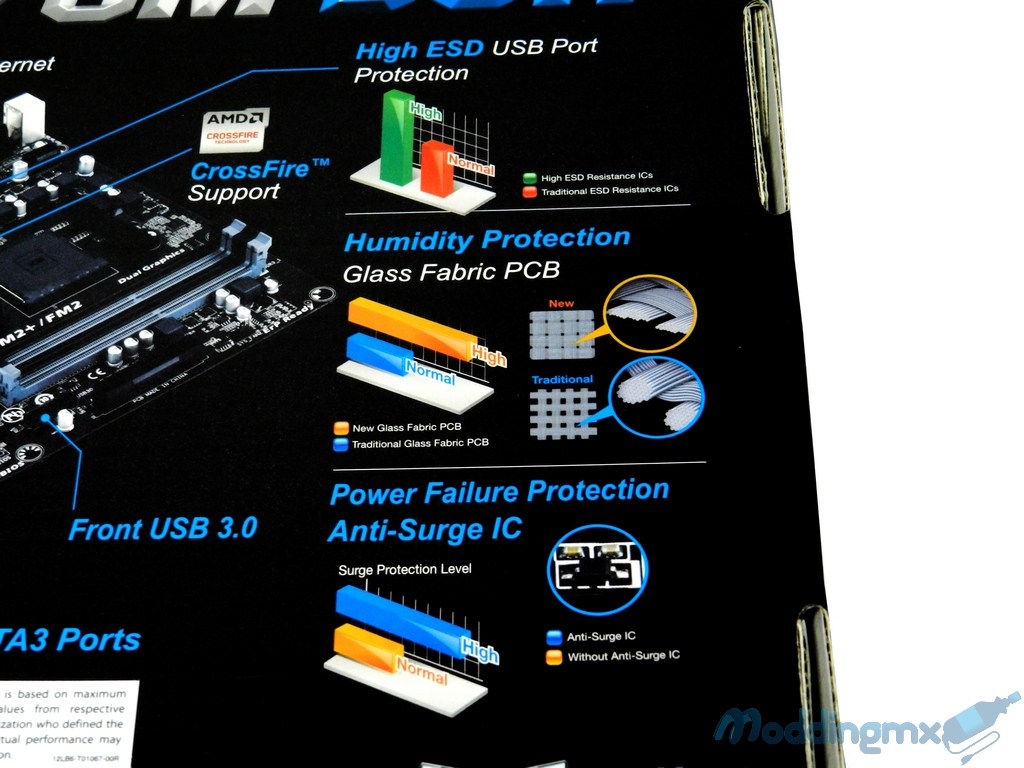

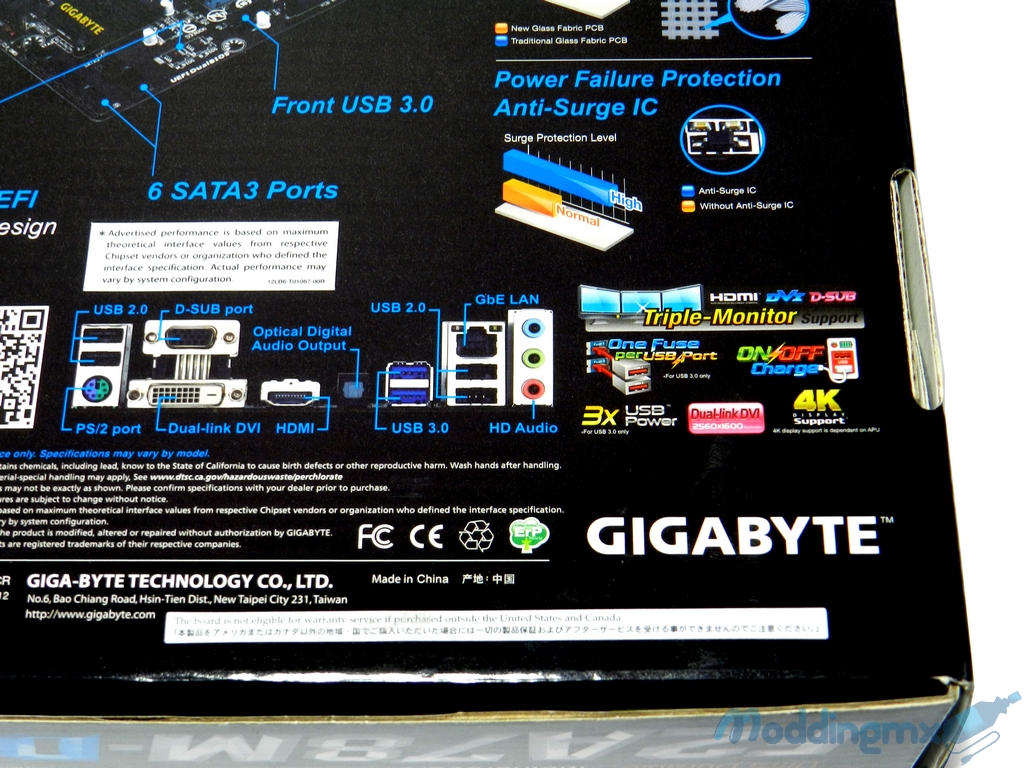

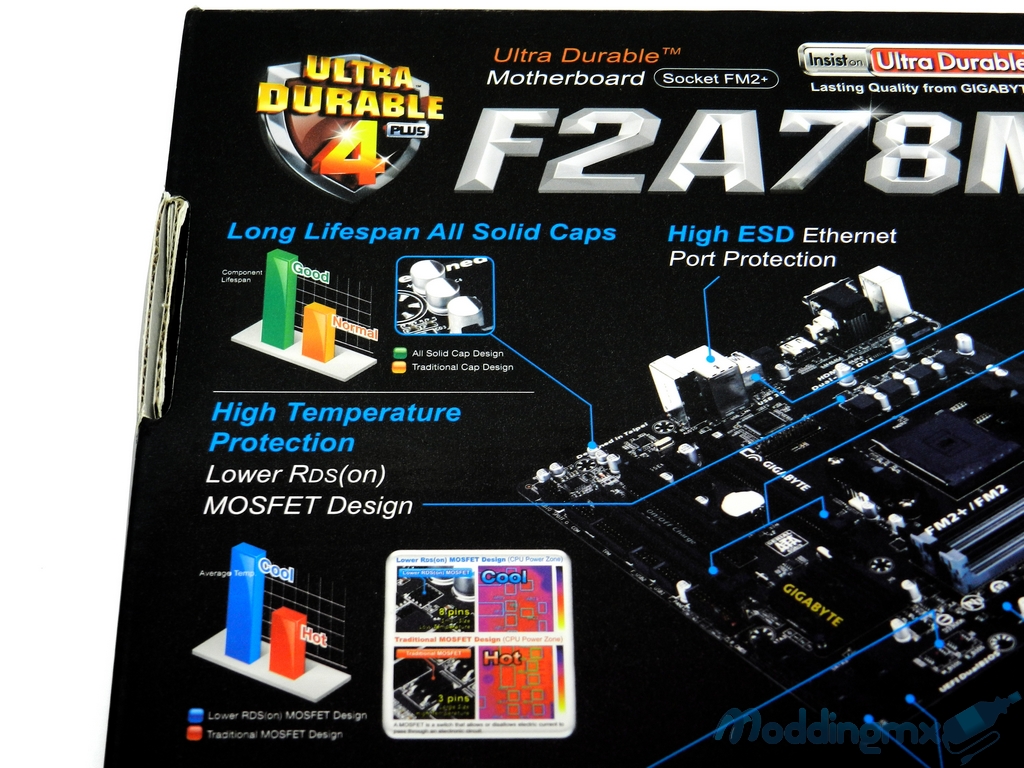

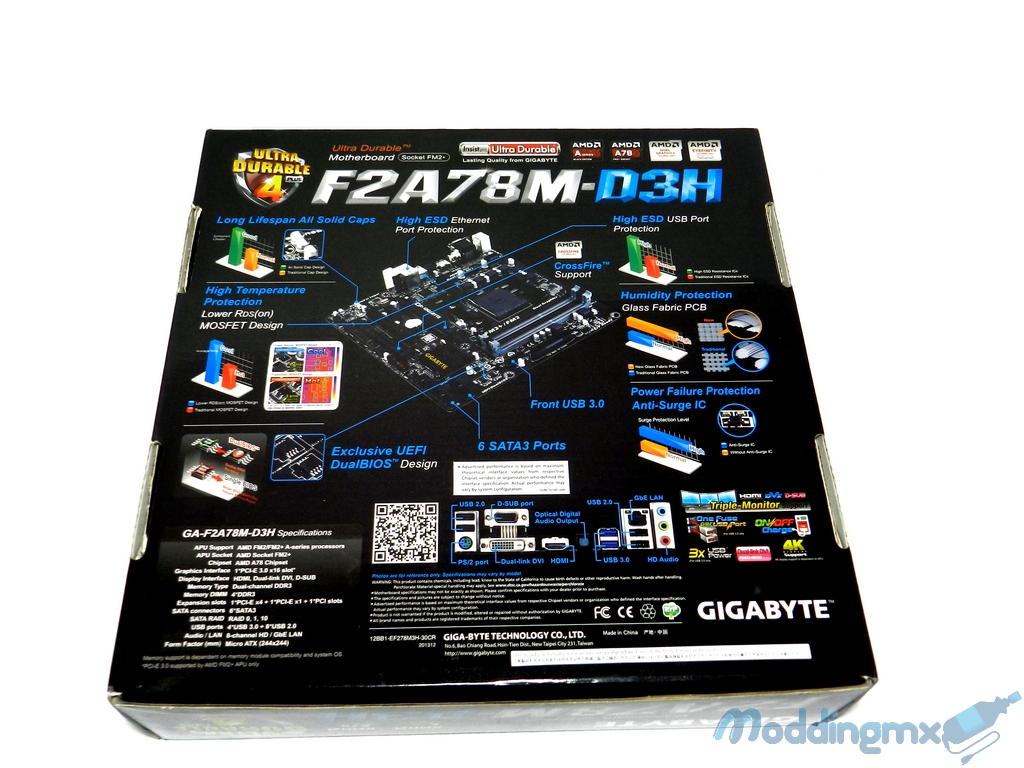

Por la parte trasera encontramos nuevamente el modelo de la tarjeta madre a modo de encabezado y por debajo se muestra un esquema de la tarjeta en donde se señalan sus características mas destacables como lo son el uso de capacitores sólidos, su UEFI DualBIOS, protección contra humedad gracias a su PCB de fibra de vidrio y sus sistemas de protección que detallaremos más adelante. Así mismo encontramos un esquema del panel trasero donde se señalan cada una de las conexiones.
En la esquina inferior izquierda se muestra un listado de sus especificaciones.
Por los costados encontraremos la misma información (marca, modelo, Ultra Durable 4 plus, modelo del chipset y su compatibilidad con la serie A de procesadores AMD.
En la parte superior encontramos escrito en varios idiomas los principales beneficios que nos ofrece esta tarjeta madre, así también se muestra la marca y modelo.

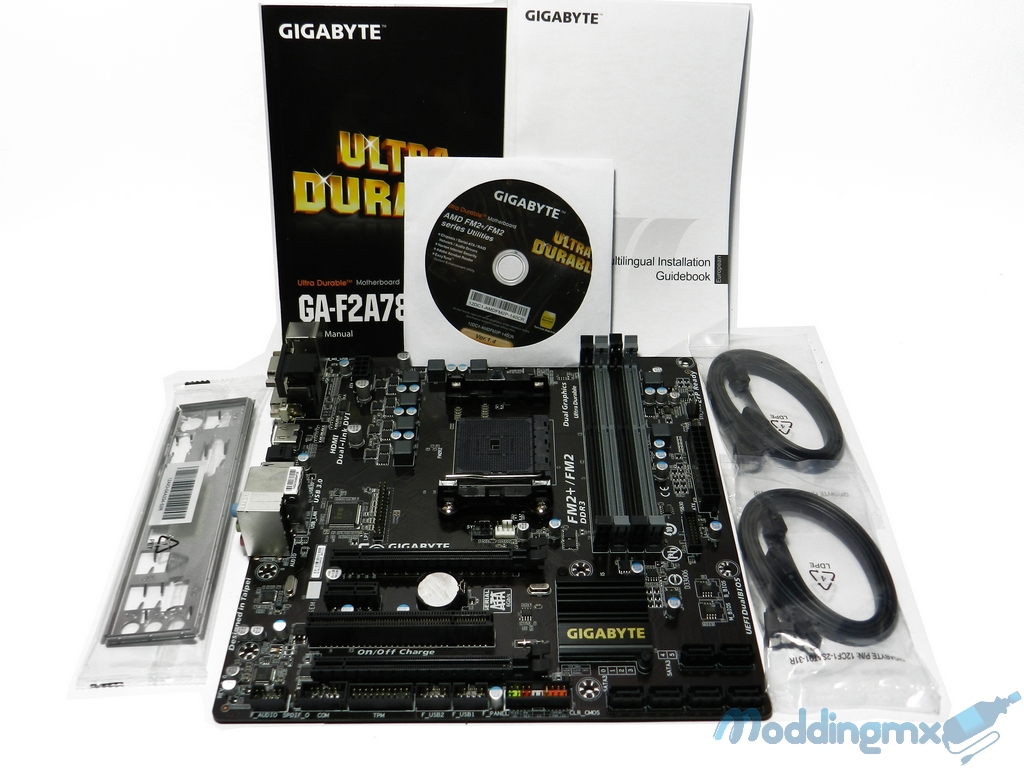

Junto con la tarjeta madre se incluye:
- 4 cables SATA
- I/O Shield
- Guía de instalación
- Manual de usuario
- Disco con drivers y software de la marca
A DETALLE
Ahora pasemos a conocer más de cerca la tarjeta madre y veamos lo que Gigabyte nos ofrece con este producto.

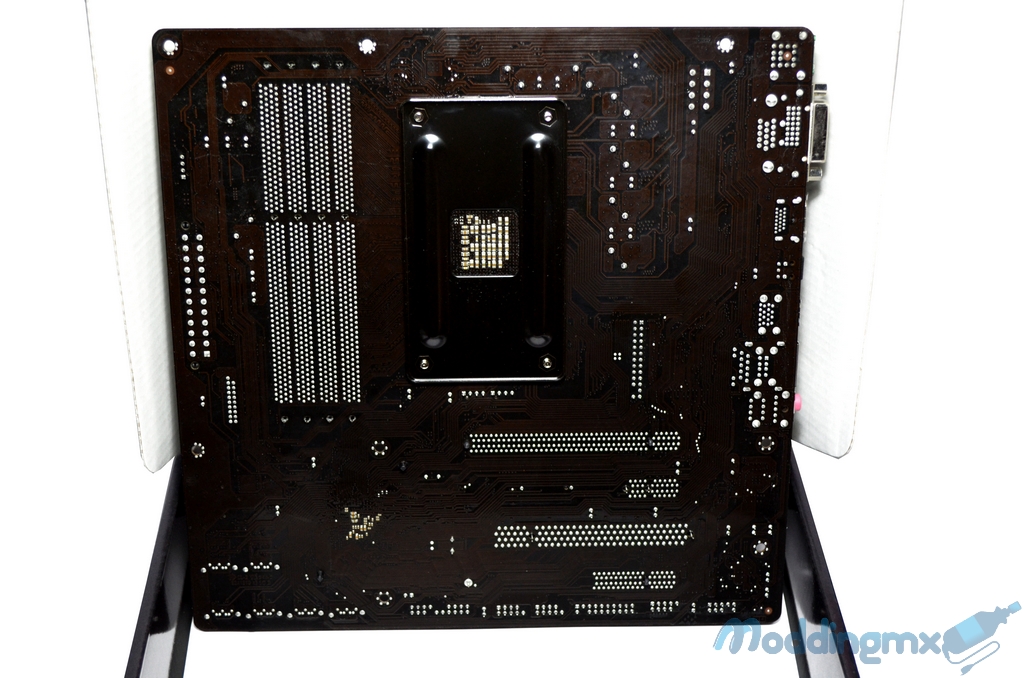

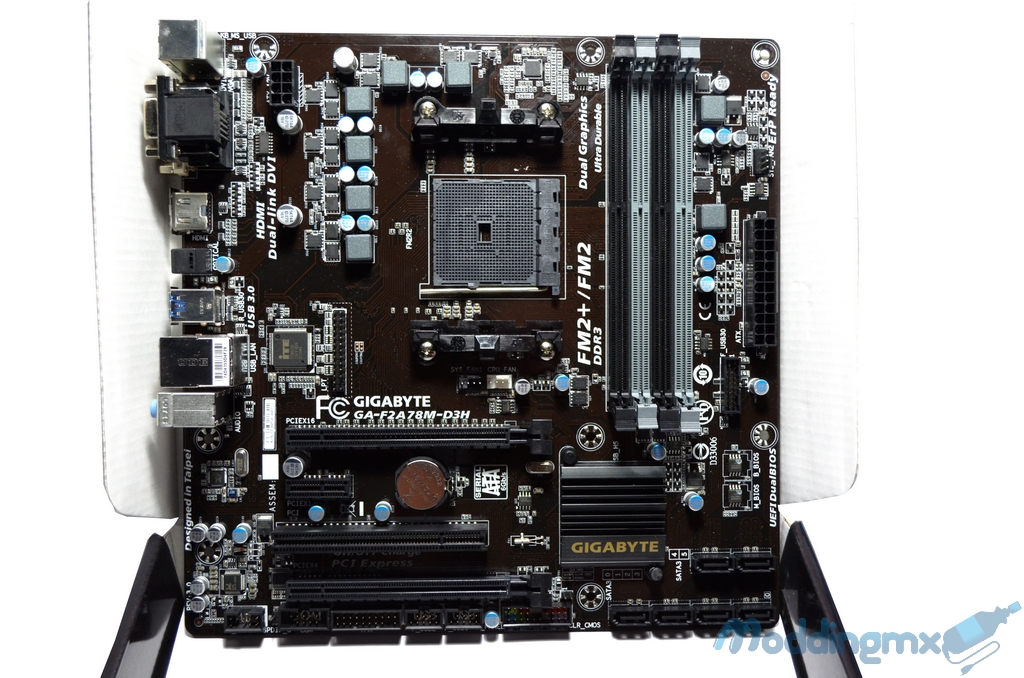

Como se aprecia, el PCB cuenta con un color café que le da muy buena apariencia, olvidándose por completo del color azul que se utilizaba en sus productos.
Su factor de forma es del tipo Micro-ATX, lo que la hace una buena opción para equipos compactos de oficina e incluso para ensamblar un HTPC para nuestra sala de TV.

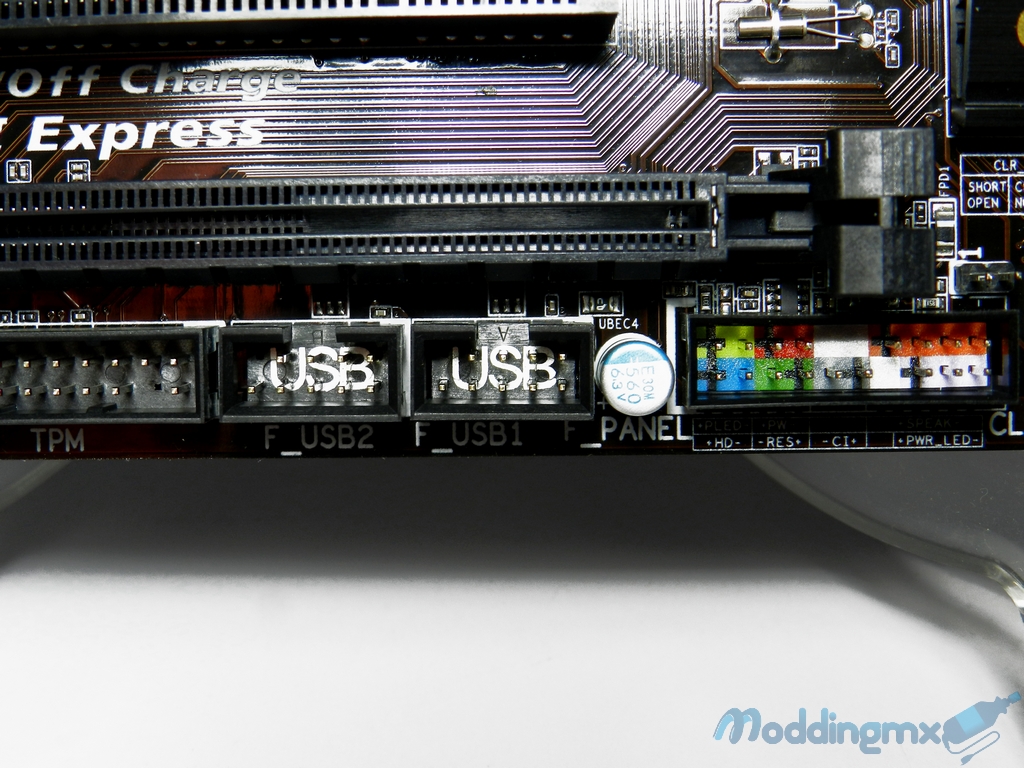

En esta toma podemos ver que cuenta con tres puertos PCI Express: X16, X1 y X4 respectivamente; además de un PCI. Por debajo de éstos tenemos las conexiones para:
- Audio
- Puerto COM
- Puerto TPM (Trusted Platform Module)
- Dos conectores USB
- Panel frontal
En la imagen anterior podemos apreciar como algunas conexiones cuentan con un grabado que indica el tipo de conector del que se trata, algo muy útil para aquellos que no cuentan con la experiencia en el ensamble de equipos y que les puede ayudar a reconocer el tipo de conector de manera más rápida. Así también, los conectores del panel frontal cuentan con una codificación de colores que hacen más fácil su identificación.

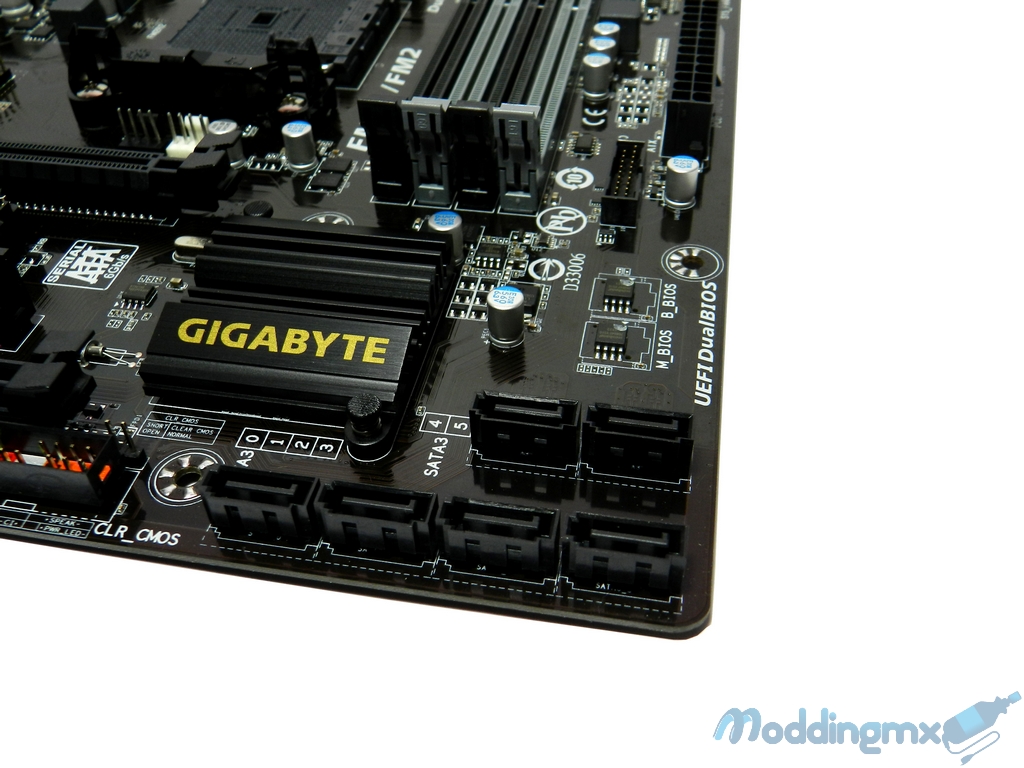

Esta tarjeta madre cuenta con 6 conexiones SATA3 6Gb/s los cuales son controlados por el propio chipset de la tarjeta, siendo capaz de soportar arreglos en RAID0 , RAID1, RAID10 y JBOD.

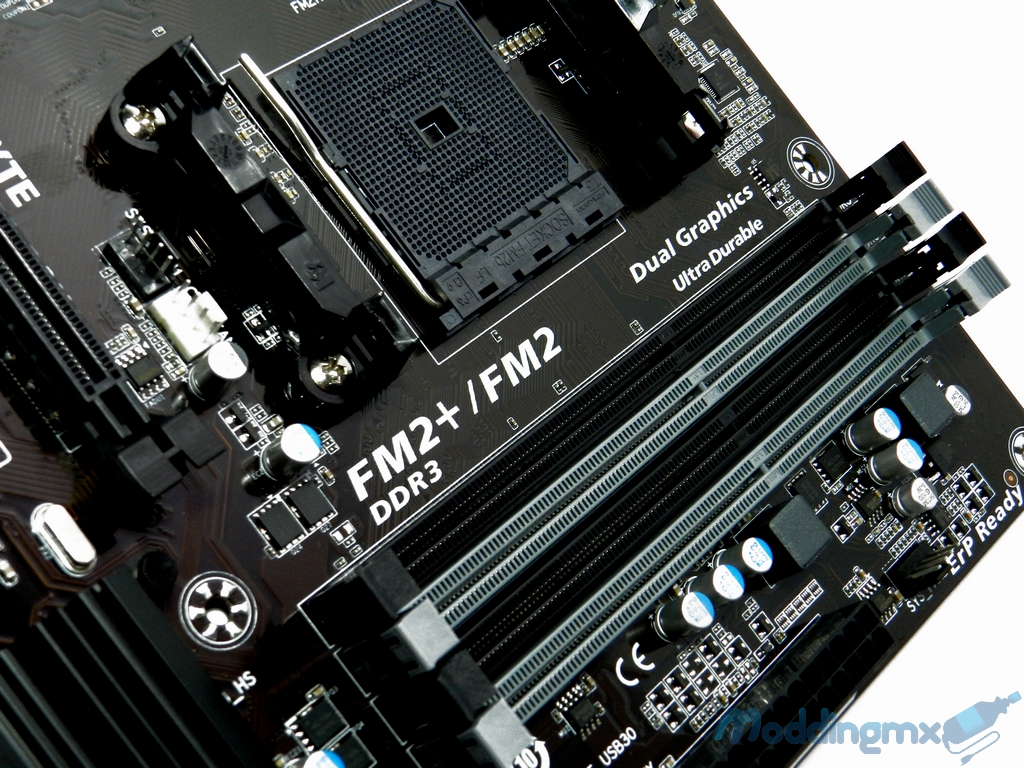

El socket compatible con procesadores FM2 y con los FM2+, por lo que podremos utilizar los nuevos procesadores con arquitectura Kaveri de AMD y aprovechar las ventajas que éstos nos ofrecen.
Cuenta con cuatro slots para memorias RAM DDR3 y puede soportar hasta 64GB de memoria en velocidades de 2400(OC)/2133/1866/1600/1333 MHz, además de aceptar los perfiles AMP y XMP.

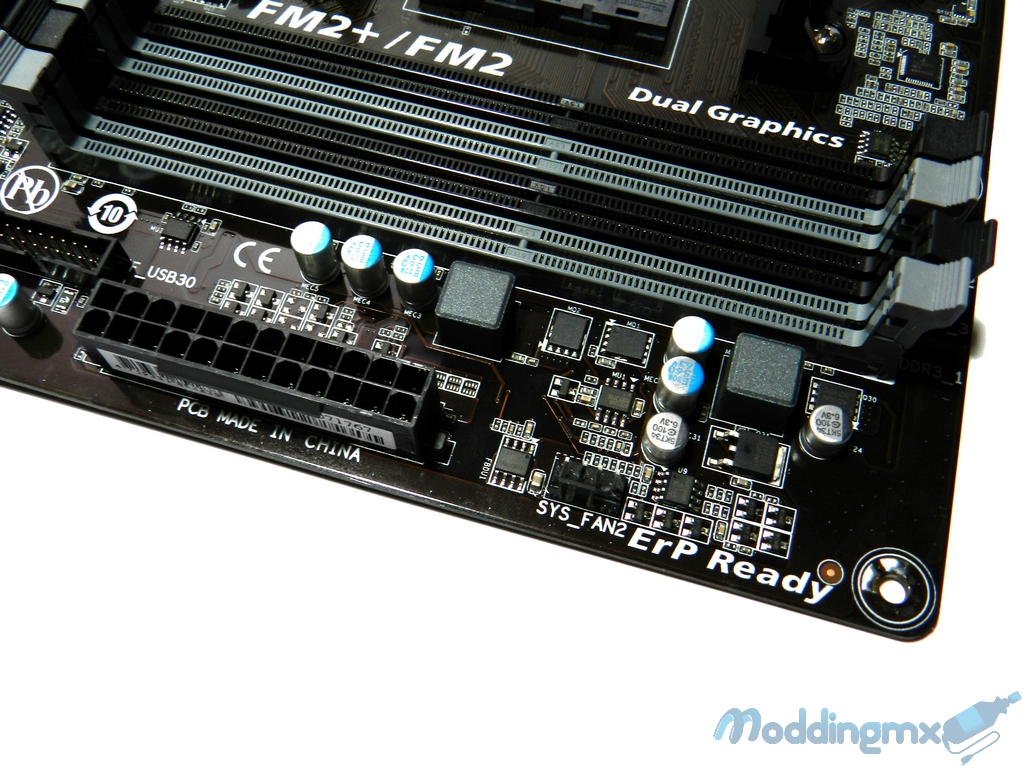

Para alimentar de corriente a la tarjeta madre y los dispositivos que se conecten a ella cuenta con un conector de 24 pines, por lo que debemos de asegurarnos de que la fuente de poder que vallamos a utilizar cuente con dicho conector ya que hay fuentes de poder, no muy recientes, que únicamente cuentan con un conector de 20 pines.
A la izquierda del conector de corriente vemos un conector USB 3.0 en el que podemos conectar los puertos de este tipo con que cuentan ya muchos gabinetes en la actualidad.

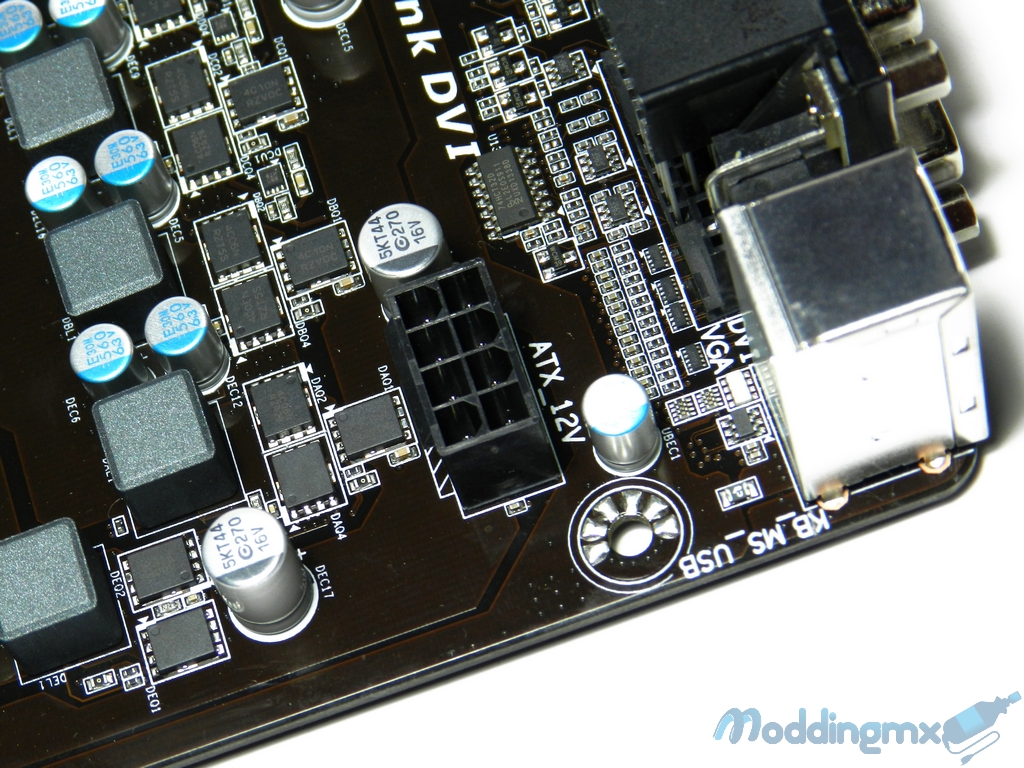

Adicional al conector de 24 pines encontramos otro conector de corriente de 8 pines, el cual va a ser el encargado de proveer la energía necesaria al procesador. Aquí también podemos apreciar los capacitores japoneses sólidos que se han instalado a lo largo de toda la tarjeta, lo que nos da confianza para poder usarla en un equipo de alto rendimiento sin la preocupación de que valla a fallar por el uso «rudo».

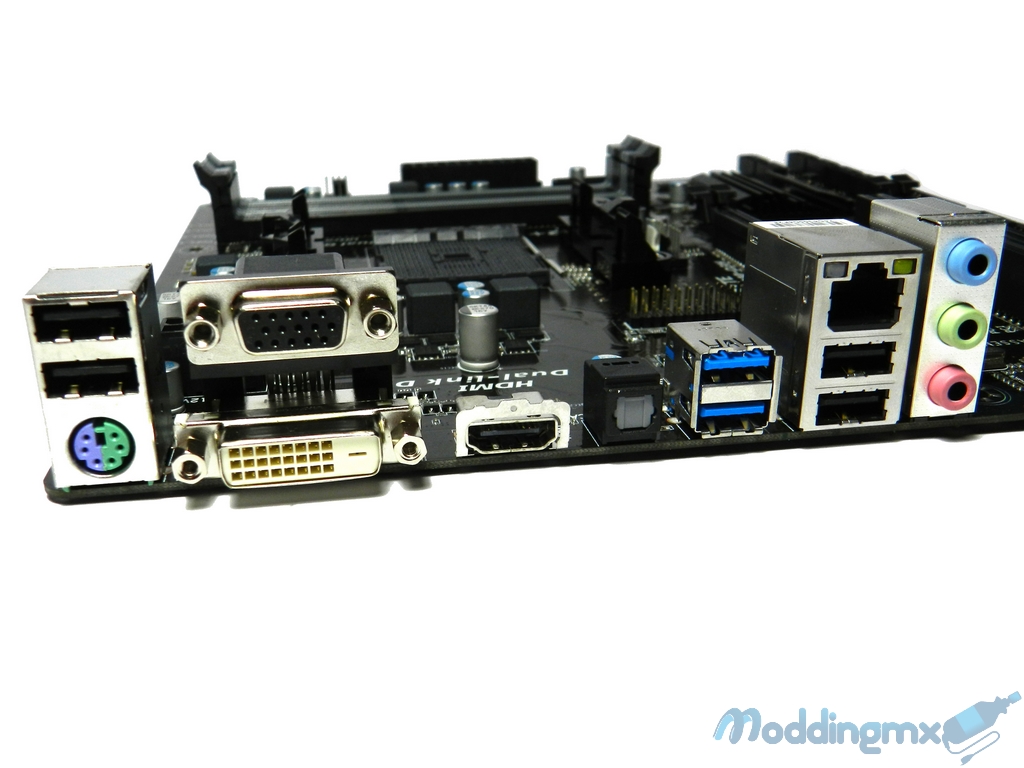

En el panel de entradas/salidas cuenta con:
- 4 puertos USB 2.0
- 1 conector PS2
- 1 conector VGA
- 1 conector DVI-D
- 1 conector HDMI
- 1 salida óptica
- 2 puertos USB 3.0
- 1 conector RJ45 para LAN
- 3 conectores de audio
Esta tarjeta tiene soporte para los controladores Gigabit LAN gracias al chip REALTEK RTL8111F.

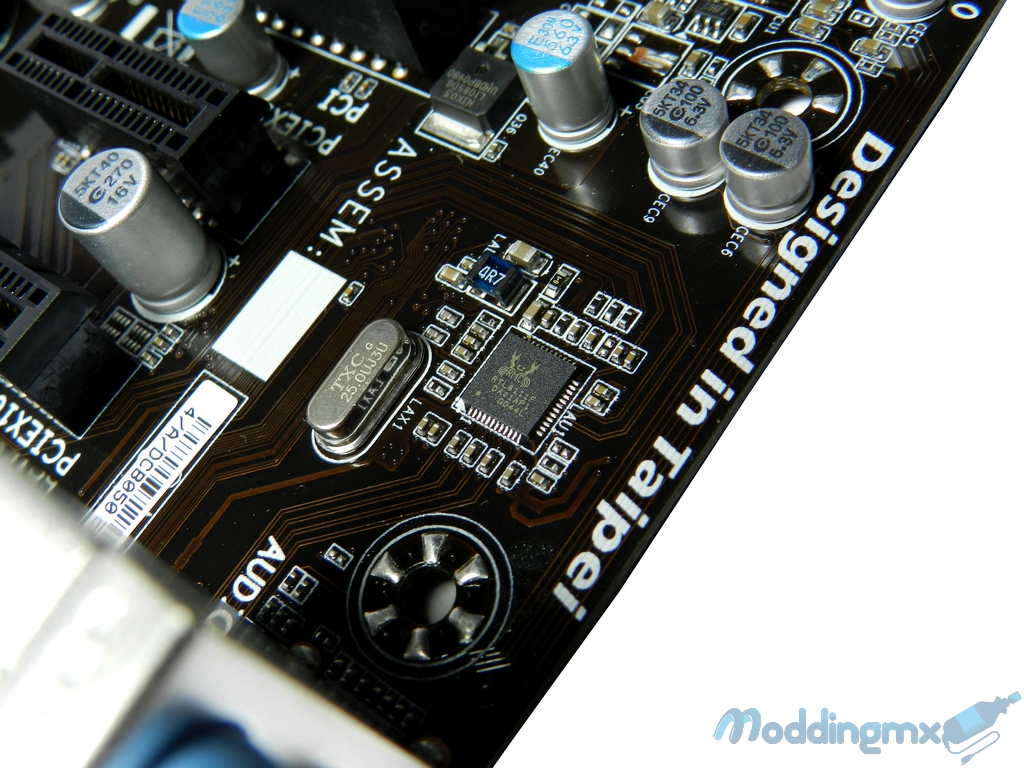

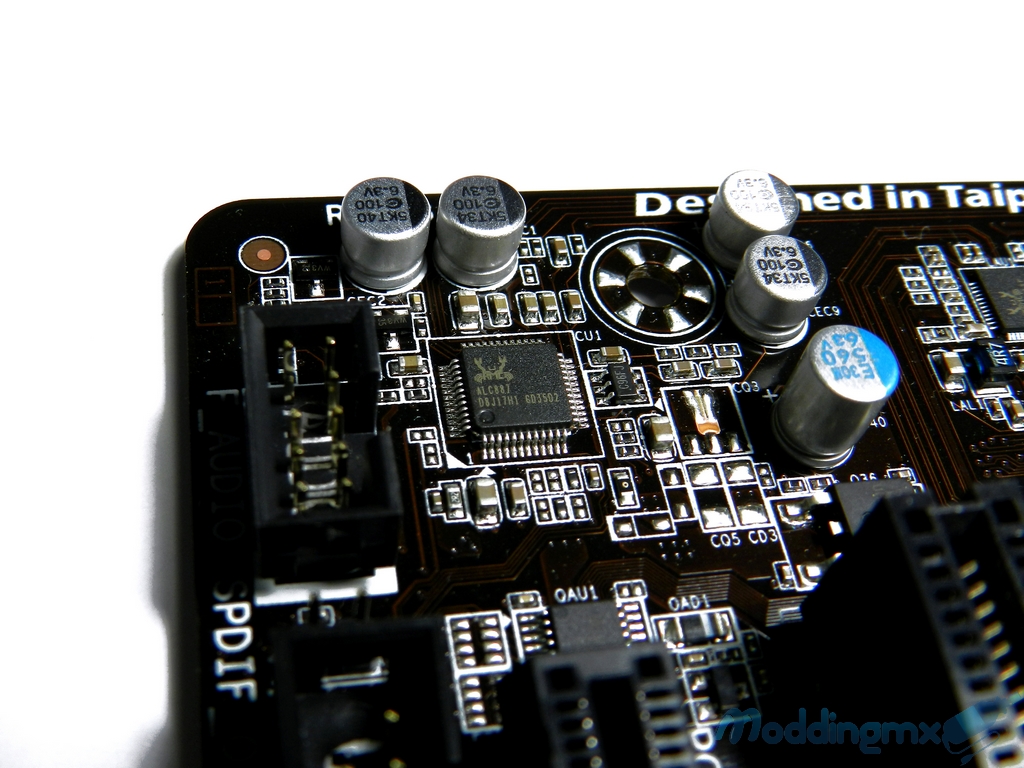

Para controlar el sistema de audio se ayuda del chip REALTEK ALC887, con el cual puede aceptar configuraciones de 7.1 canales, para lo cual es necesario activar las salidas del panel frontal de audio.

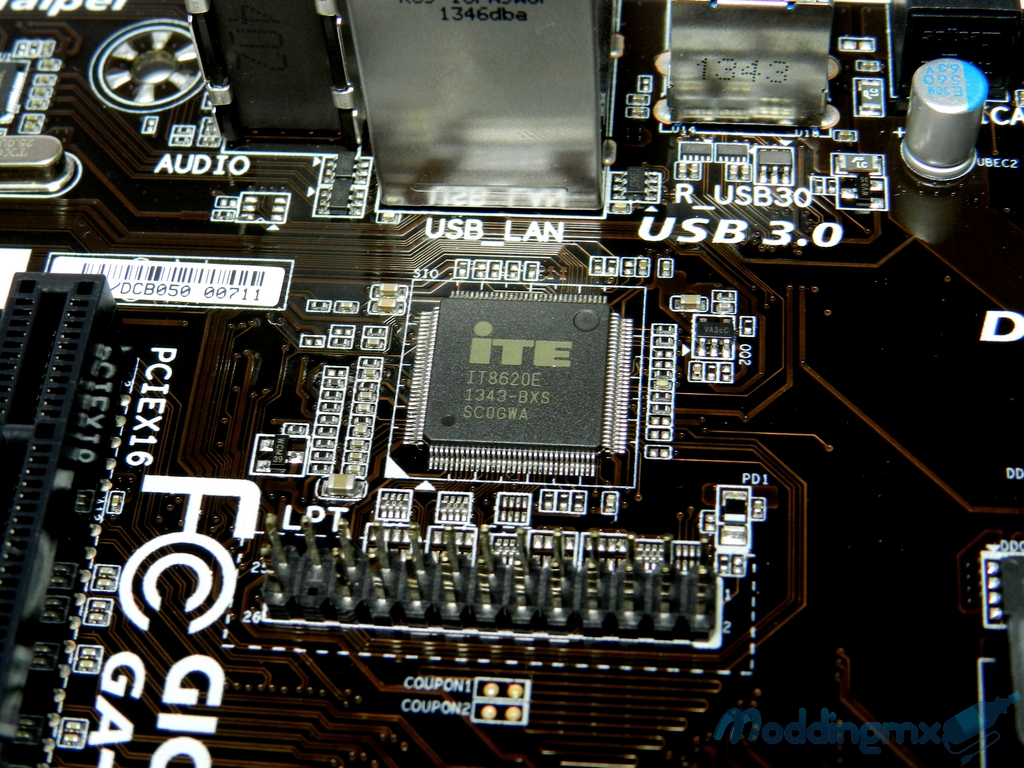

Anteriormente las tarjetas madre utilizaban una tarjeta «controladora» conectada a su puerto ISA para manejar algunos de los dispositivos que se le conectaran (impresoras, teclados, floppy, etc). En la actualidad esas tarjetas se cambiaron por un circuito integrado (en nuestro caso el iTE IT8620E) que se encarga de controlar todos esos dispositivos. Como podemos ver, debajo de este chip tenemos un conector LPT para impresora, quizá algunos no conozcan este tipo de conectores debido a que, al menos en el hogar, han sido desplazados por los USB pero en muchas empresas todavía son utilizados así como por desarrolladores de software y hardware, razón por la que Gigabyte es una de las pocas que aún siguen integrando este conector en sus tarjetas madre.

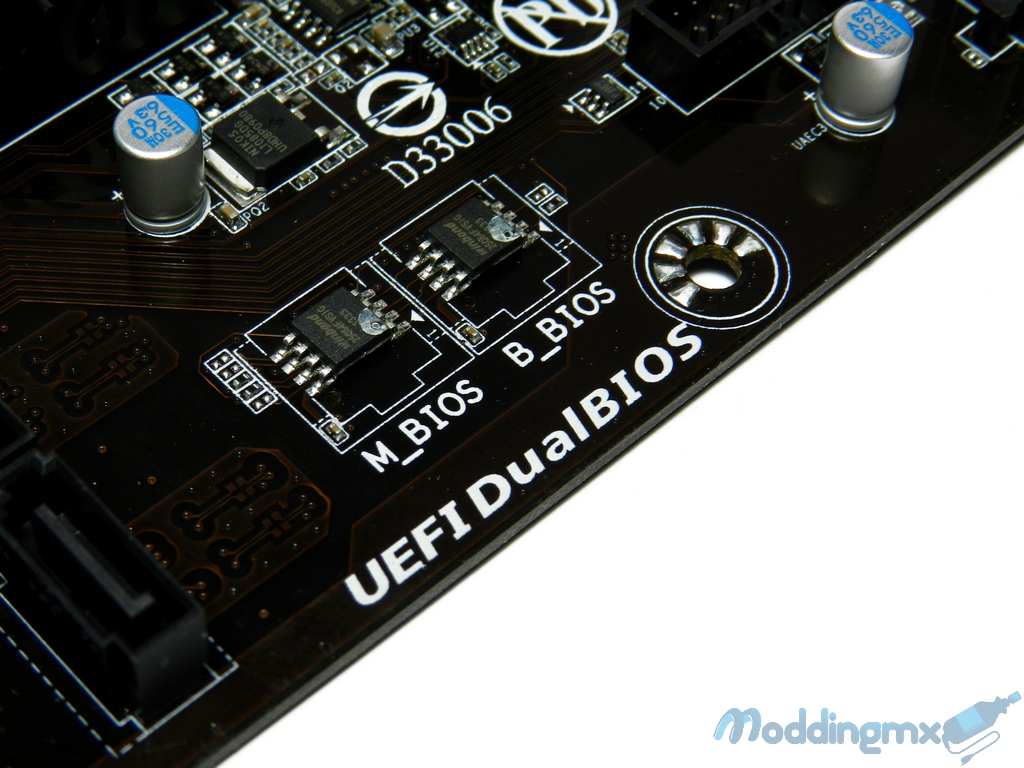

Como ya es habitual en las tarjetas madre de Gigabyte, cuenta con su tecnología UEFI Dual BIOS, en la que se han instalado dos chips windbond 25Q64FVSIG. Con ésto tenemos un respaldo del BIOS por si algo llegara a salir mal durante sesiones de overclock o algún error inesperado del sistema.
ESPECIFICACIONES
| APU | FM2+ Socket: 1. Procesadores AMD Serie A 2. Prcesadores AMD serie Athlon |
| Chipset | 1. AMD A78 |
| Memoria | 1. 4 x 1.5V DDR3 DIMM con soporte hasta 64 GB de memoria 2. Soporte para Dual channel 3. Soporte para DDR3 2400(OC)/2133/1866/1600/1333 MHz 4. Soporte para AMD Memory Profile (AMP)/ Extreme Memory Profile (XMP) |
| Gráficos Integrados | Integrado en el procesador: 1. Puerto 1 x D-Sub, soporte para una resolución máxima de 1920x1200 2. Puerto 1 x DVI-D, soporte para una resolución máxima de 2560x1600 El soporte para la resolución de 2560x1600 requiere de un monitor y un cable que acepte Dual Link DVI El puerto DVI-D no soporta conexión D-Sub por medio de adaptador 3. Puerto 1 x HDMI, Soporta una resolución máxima de 4096x2160 La resolución de 4096x2160 puede ser soportada cuando se usa un procesador APU FM2+; La resolución máxima soportada cuando se usa un APU FM2 es de 1920x1200 Soporte para HDMI 1.4a 4. 2 GB máximo de memoria compartida |
| Audio | 1. Realtek® ALC887 2. High Definition Audio 3. 2/4/5.1/7.1-canales Para la configuración de 7.1 canales debes de usar el módulo frontal de audio HD y habilitar la opción "multi-canal" mediante los drivers de audio. 4. Soporte para salida S/PDIF |
| LAN | 1. Realtek® GbE LAN chip (10/100/1000 Mbit) |
| Puertos de Expansión | 1. 1 x PCI Express x16 (PCIEX16) con soporte para PCI Express 3.0 Para la compatibilidad con PCI Express 3.0 se debe de instalar un APU FM2+ 2. 1 x PCI Express x16 slot (PCIEX4) 3. 1 x PCI Express x1 4. 1 x PCI |
| Tecnología Multi-Gráficos | 1. Soporte para la tecnología "AMD Dual Graphics" 2. Soporte para la tecnología AMD Eyefinity |
| Interfaz de Almacenamiento | Chipset: 1. 6 x SATA 6Gb/s 2. Soporte para RAID 0, RAID 1, RAID 10 y JBOD |
| USB | Chipset: 1. 4 x USB 3.0/2.0 (2 en el panel trasero y 2 disponibles mediante el conector interno USB) 2. 8 x USB 2.0/1.1 (4 en el panel trasero y 4 disponibles mediante el conector interno USB) |
| Conectores Internos de E/S | 1. 1 x 24-pin ATX 2. 1 x 8-pin ATX 12V 3. 6 x SATA 6Gb/s 4. 1 x APU fan header 5. 2 x system fan headers 6. 1 x conector para el panel frontal 7. 1 x conector para el panel de audio frontal 8. 1 x S/PDIF Out 9. 1 x USB 3.0/2.0 10. 2 x USB 2.0/1.1 11. 1 x Puerto serial 12. 1 x puerto paralelo 13. 1 x jumper Clear CMOS 14. 1 x Trusted Platform Module (TPM) |
| Conectores del Panel Trasero | 1. 1 x PS/2 teclado/mouse 2. 1 x D-Sub 3. 1 x DVI-D 4. 1 x optical S/PDIF Out 5. 1 x HDMI 6. 2 x USB 3.0/2.0 7. 4 x USB 2.0/1.1 8. 1 x RJ-45 9. 3 x audio jacks (Linea de entrada, línea de salida y micrófono) |
| Controlador de E/S | 1. Chip iTE® I/O |
| Monitorización H/W | 1. Detección de voltaje del sistema 2. Detección de temperatura de APU/Sistema 3. Detección de velocidad del ventilador APU/Sistema 4. Alerta de sobrecalentamiento del APU 5. Alerta de fallo en el ventilador de APU/Sistema 6. Control de velocidad de ventiladores APU/Sistema |
| BIOS | 1. 2 x 64 Mbit flash 2. Uso licenciado de AMI EFI BIOS 3. DualBIOS 4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Características Únicas | 1. Soporte para @BIOS 2. Soporte para Q-Flash 3. Soporte para Xpress Install 4. Soporte para EasyTune 5. Soporte para Recovery 2 6. Soporte para ON/OFF Charge |
| Software Incluido | 1. Norton® Internet Security (Versión OEM) |
| Sistema Operativo | 1. Soporte para Windows 8.1/8/7 32-bit/64-bit 2. Soporte para XP 32-bit Soporte para XP 32-bit solo con procesadores AMD FM2 Trinity APU y Service Pack 3 |
| Diseño | 1. Micro ATX; 24.4cm x 24.4cm |
TECNOLOGÍAS INTEGRADAS

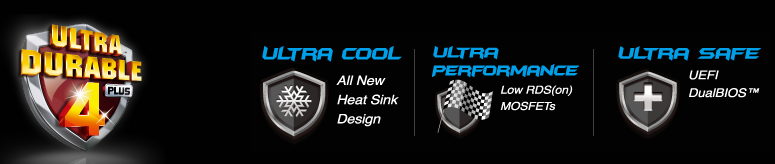

UltraDurable 4 plus es una solución que implementa Gigabyte en algunas de sus tarjetas madre con el propósito de extender su tiempo de vida, ésto gracias a los componentes que se instalan y que proveen mayor estabilidad al sistema y temperaturas de trabajo menores. Sus cualidades son:
- Ultra Cool. Con un nuevo diseño de disipación de calor se consiguen mejores temperaturas de trabajo
- Ultra Performance. Gigabyte usa solo Capacitores Sólidos y MOSFETS de Bajo RDS (activo) que han sido clasificados para trabajar a altas temperaturas y garantizados para tener una mayor esperanza de vida
- Ultra Safe. Las tarjetas Gigabyte cuentan con su tecnología DualBIOS que cuenta con un BIOS de respaldo para proteger el BIOS principal contra fallos durante actualizaciones, overclock o algún problema con el hardware instalado
Gigabyte dota a sus tarjetas madre con una protección contra la humedad, ésto lo logran utilizando un PCB con un tejido de fibra de vidrio más cerrado, lo que impide que se acumule humedad del medio ambiente en él.
Las tarjetas madre Gigabyte también cuentan con circuitos integrados que protegen contra picos de corriente, garantizando que ante una eventualidad de este tipo el hardware instalado en la tarjeta madre y la propia tarjeta madre no sufrirán daños.
Gigabyte ha dotado a sus tarjetas madre de circuitos integrados de alta resistencia brindándoles protección contra descargas electrostáticas.
Entre las tecnologías gráficas incorporadas tenemos:
- AMD CROSSFIRE que nos permite utilizar hasta 2 tarjetas gráficas en 2 way CrossFire de AMD (corriendo a x16 y x4) aumentando el rendimiento gráfico
- DUAL GRAPHICS nos da la opción de agregar una tarjeta gráfica dedicada de la serie Radeon HD 6000 para que sea usada en conjunto con el chip gráfico integrado del procesador y de esta forma aumentar el rendimiento en juegos
- La tecnología AMD EYEFINITY permite conectar múltiples pantallas a la tarjeta madre para tener una experiencia más inmersiva y un mayor espacio de trabajo
Aunque en estos momentos no se cuenta con suficiente contenido con resoluciones 4K, con esta tarjeta madre y un procesador AMD FM2+ podremos conectar una pantalla que soporte dicha resolución y disfrutar contenidos en su máxima calidad.
Una falla muy común en los sistemas de cómputo es la causada por descargas electrostáticas al momento de conectar algún dispositivo, por esta razón Gigabyte ofrece protección contra estos inconvenientes en su puerto Ethernet y en los puertos USB 3.0, en los cuales ha colocado filtros dedicados capaces de soportar descargas electrostáticas.
Hablando de seguridad, Gigabyte ofrece protección extra en sus tarjetas madre instalando un fusible dedicada para cada uno de los puertos USB para que, en caso de haber un corto o cualquier otro inconveniente en el dispositivo conectado, se deshabilita únicamente el puerto afectado dejando los demás funcionales.
On/Off Charge de GIGABYTE habilita una veloz recarga para iPhone, iPad y iPod Touch. Basada en el diseño 3x USB power boost de GIGABYTE, la tecnología On/Off Charge permite que tus dispositivos iPhone, iPad y iPod touch obtengan más corriente de los puertos USB en las motherboards de GIGABYTE, con el beneficio añadido que la PC puede estar encendida, en reposo o aún apagada.
UEFI DualBIOS
La mayoría de nosotros ya estamos familiarizados con la nueva interfaz UEFI que han implementado en las tarjetas madre apenas un par de años atrás, pero ¿quién ha creado las especificaciones para esta nueva interfaz? ¿es iniciativa de una sola empresa? Pues resulta que UEFI (Unified Extensible Firmware Interface) es un esfuerzo conjunto de varias compañías relacionadas con la industria de las computadoras personales con el propósito de modernizar el proceso de inicio (booting).
Esta interfaz, a parte de ser mas llamativa e intuitiva gracias a que es gráfica y tiene soporte para el uso del mouse, nos ofrece la ventaja de que el inicio del sistema se hace de manera más rápida al inicializar los componentes en forma paralela y no en forma secuencial como lo hacía el anterior BIOS.
Cada empresa que ha adoptado esta nueva interfaz la ha personalizado para darle su toque personal y a continuación les mostramos la que se incluye con esta tarjeta madre.

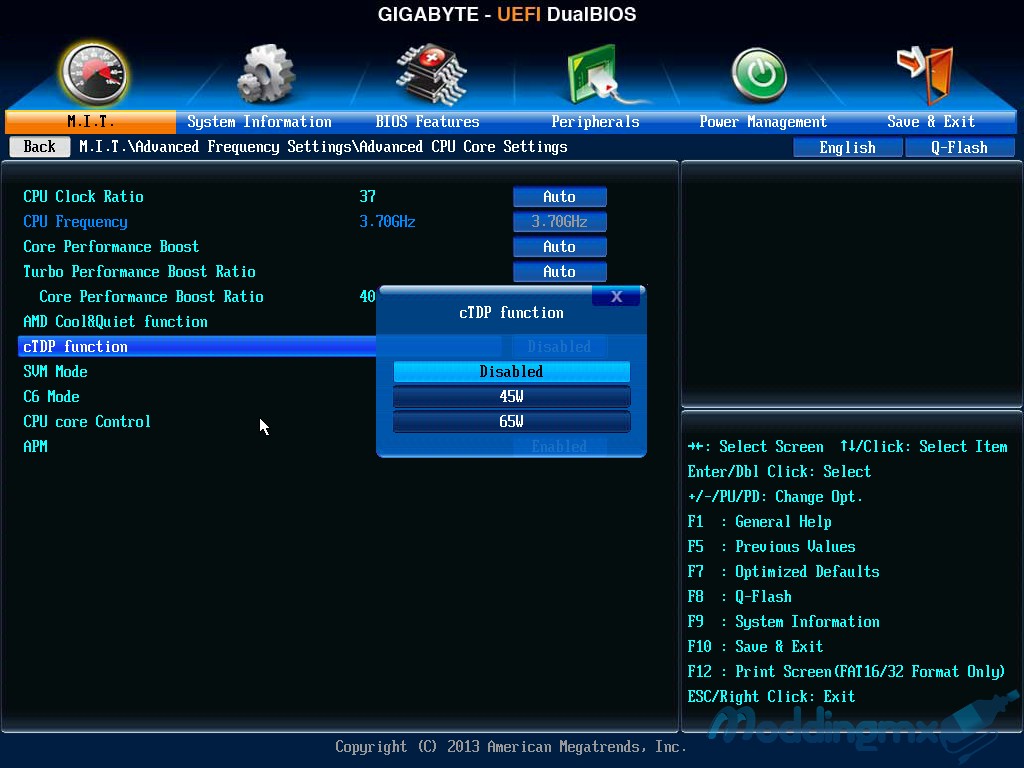

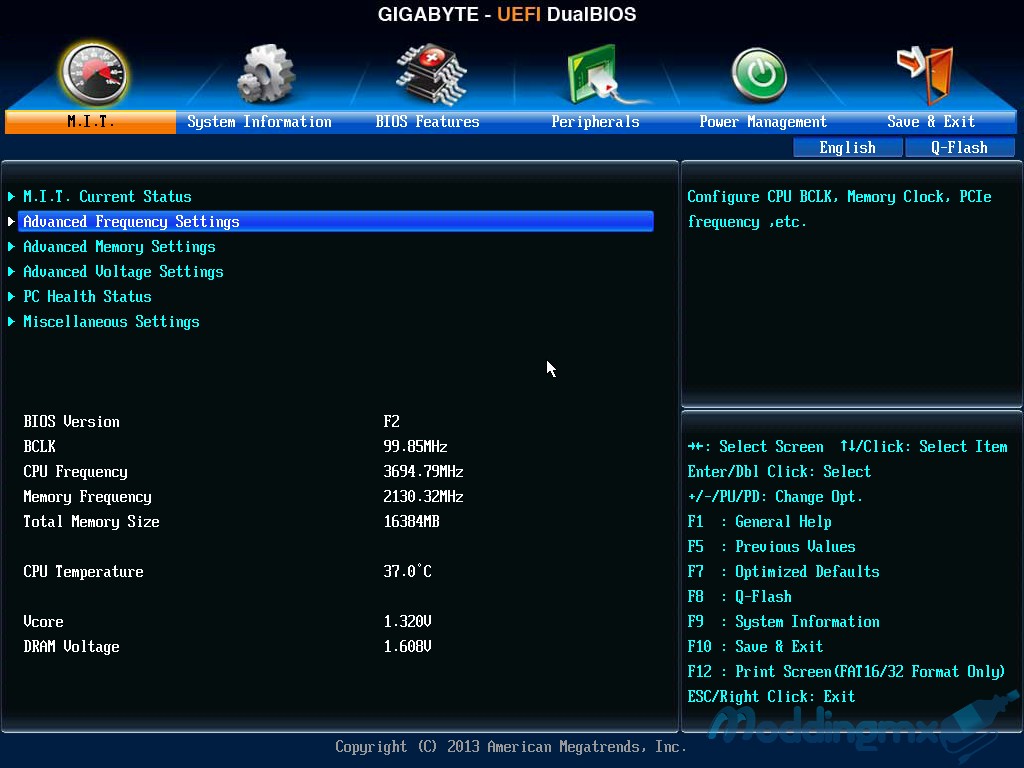

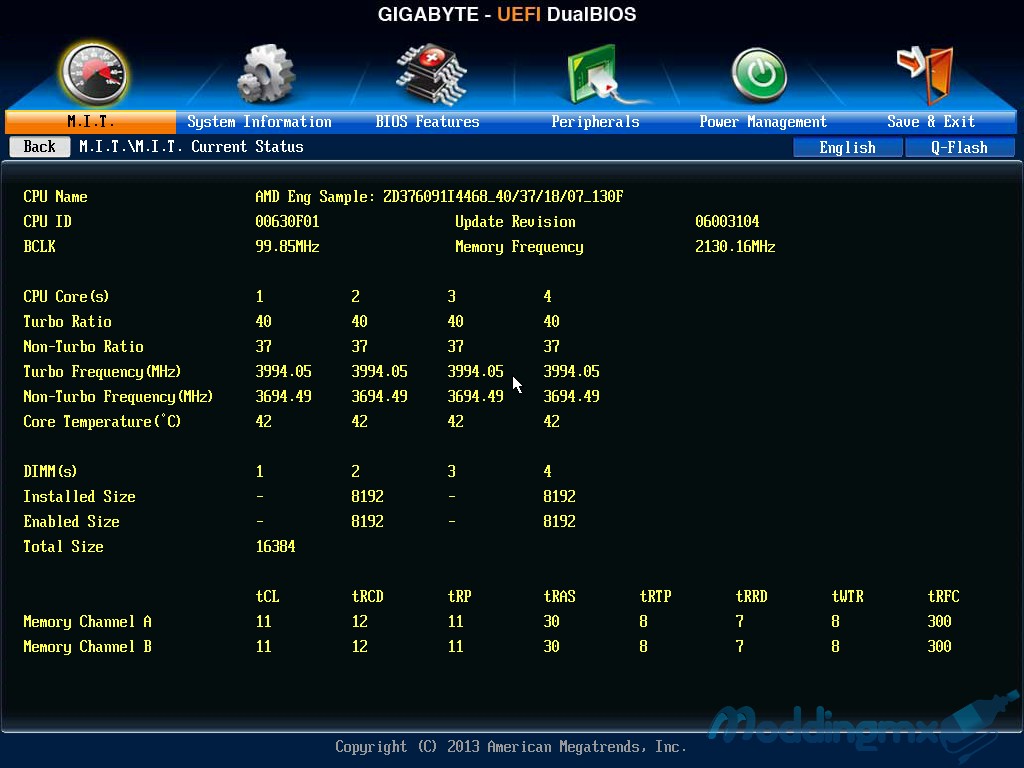

En el primer apartado (M.I.T.) del UEFI DualBIOS encontramos las opciones más interesantes para aquellos que gustan de exprimir su hardware al máximo, nos referimos a las opciones de overclock, entre las que se encuentran:

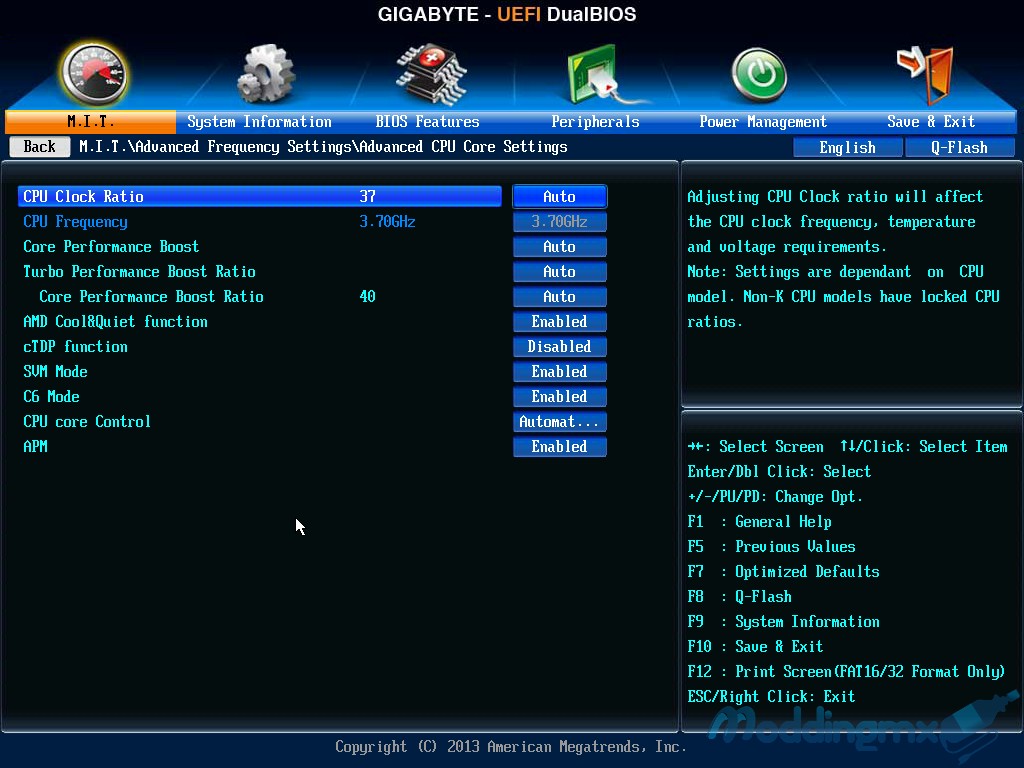

- Opciones avanzadas de frecuencia. Aquí podremos modificar las frecuencias del CPU, GPU integrado, NorthBridge, el multiplicador del procesador, así como seleccionar algún perfil XMP o AMP de la memoria RAM.
- Opciones avanzadas de memoria. Nuevamente nos encontramos con la opción de seleccionar algún perfil de memoria predefinido por el fabricante de la misma, así como también podremos modificar sus latencias.
- Opciones avanzadas de voltaje. Nos permite modificar los voltajes del CPU, NorthBridge y memoria RAM.

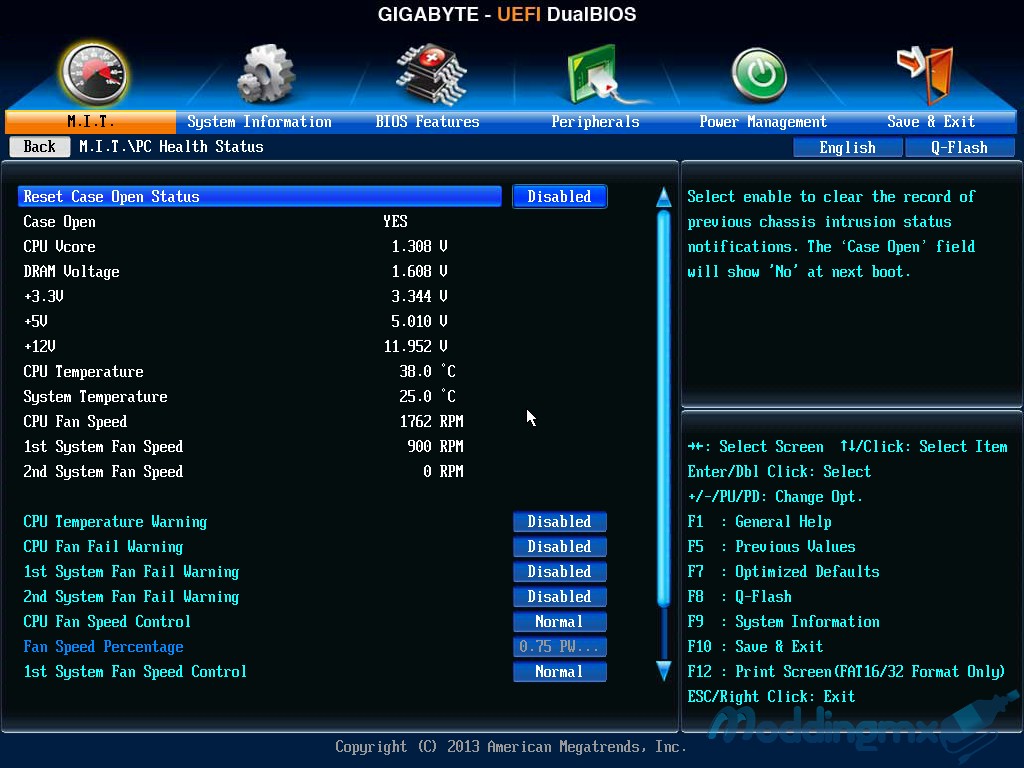

- Estado de la PC. Nos muestra valores de voltajes del CPU y memoria, los valores registrados por la tarjeta madre en las líneas de 3.3V – 5V y 12V, temperatura del CPU y del sistema, velocidades de los ventiladores conectados directamente a la tarjeta madre, así también nos permite activar o desactivar alertas de temperatura y de los ventiladores.

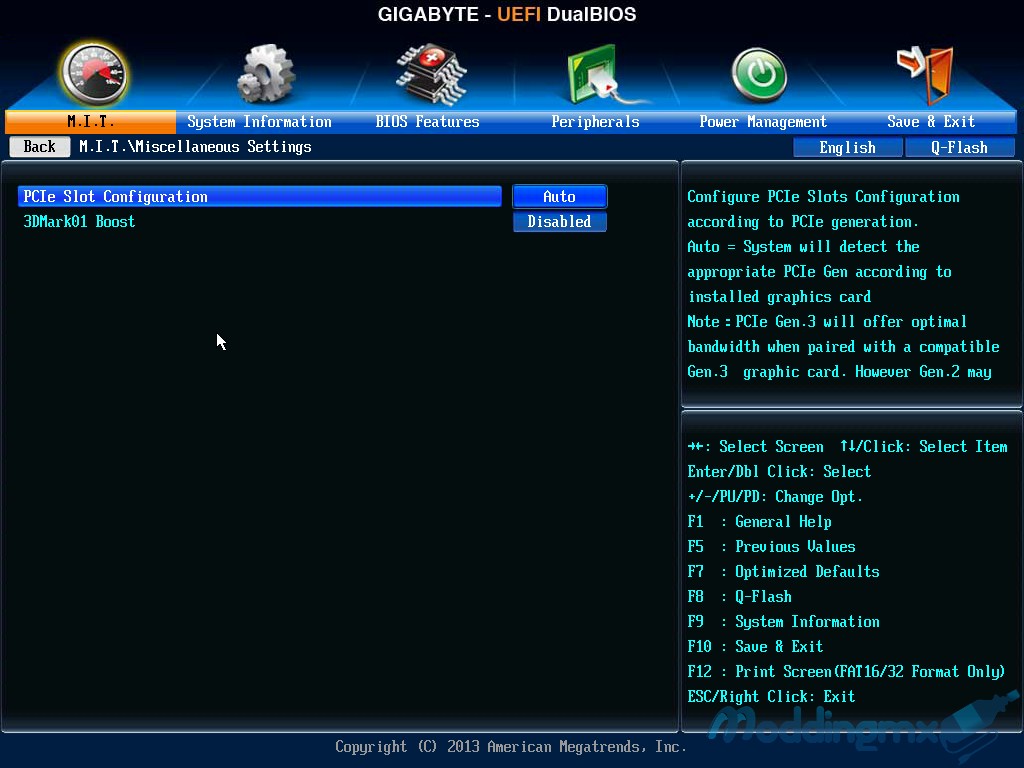

- Misceláneos. En este apartado podremos configurar algunas opciones del puerto PCIe así como activar su opción de 3DMark01 Boost.
En el segundo apartado se nos muestra información del sistema de una forma más detallada en donde podemos encontrar el modelo de la tarjeta madre y versión del BIOS. Aquí es donde podremos configurar la fecha, hora e idioma del BIOS, desafortunadamente para algunos, entre las opciones de idioma no se encuentra el español.

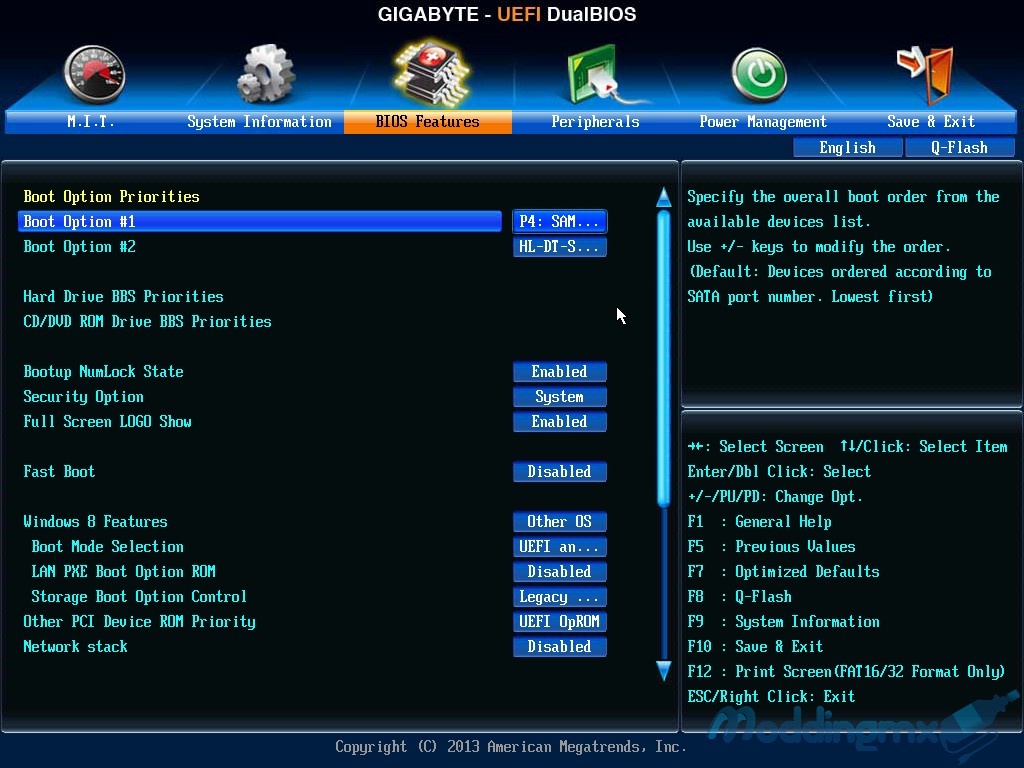

El tercer apartado es el que contiene las opciones de inicio, donde podremos elegir la prioridad de las unidades para el arranque del sistema así como algunas otras opciones de arranque.

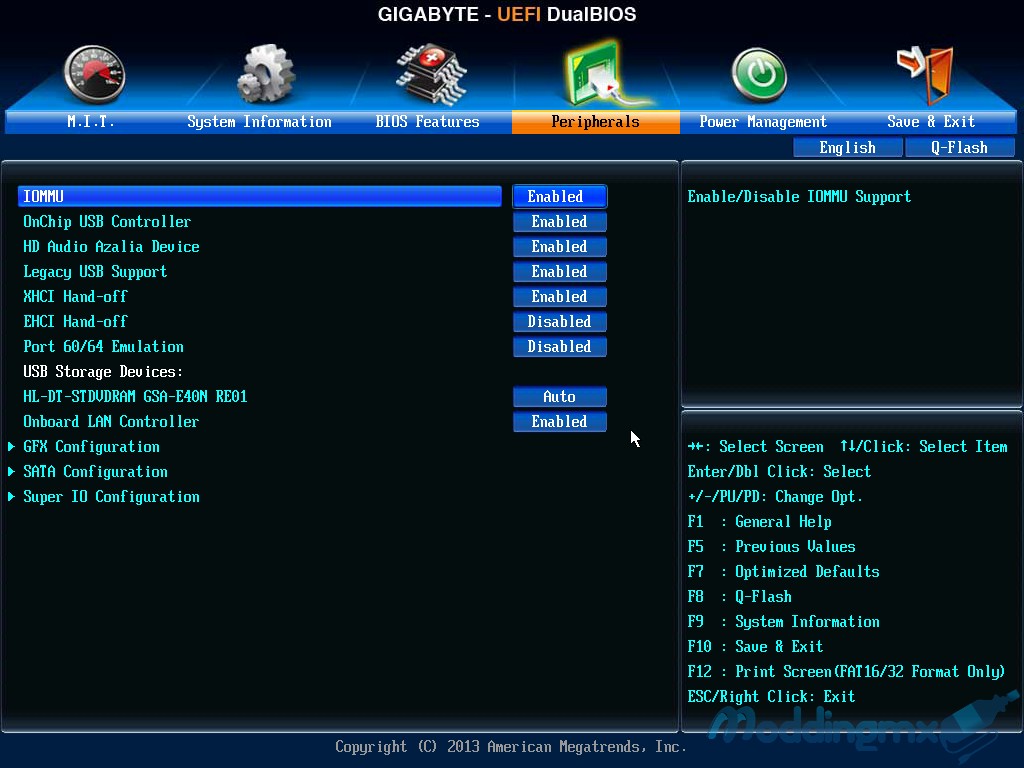

En el apartado de periféricos contamos con opciones para activar algunas características de audio, de los puertos USB, unidades de almacenamiento, entre otras.

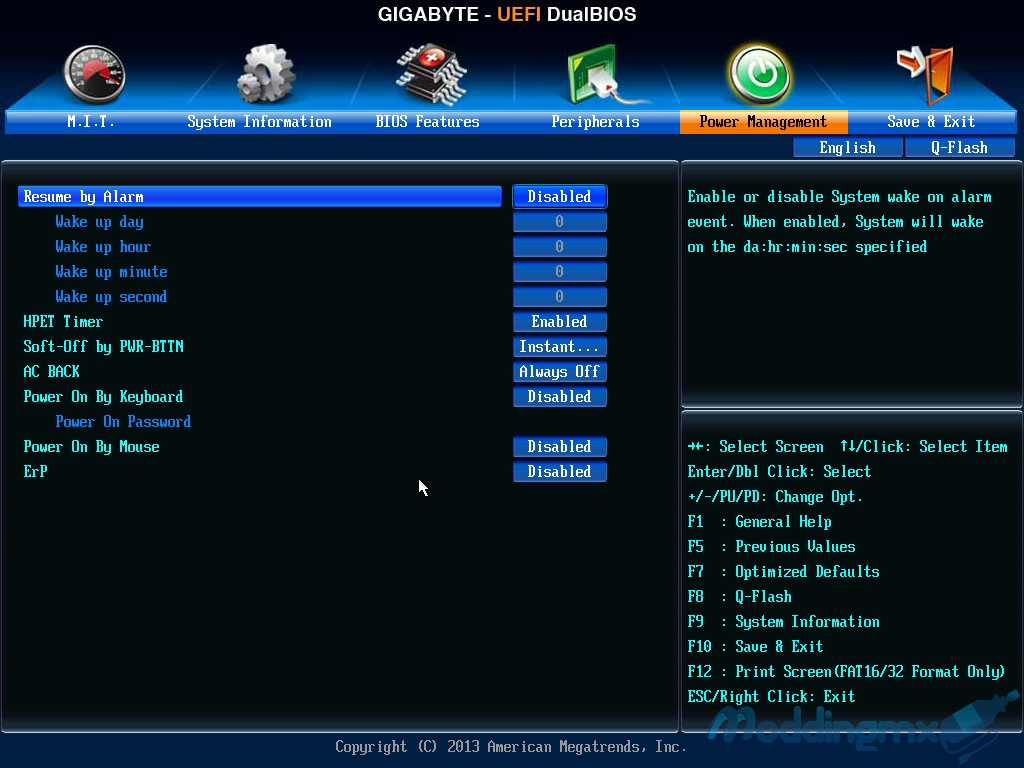

En la parte de manejo de energía encontraremos opciones para configurar la acción a tomar por la tarjeta madre al detectar un fallo de energía, podemos activar la opción de encender la computadora por medio del teclado o mouse, e incluso programar una alarma para que se encienda en una fecha y hora determinada.

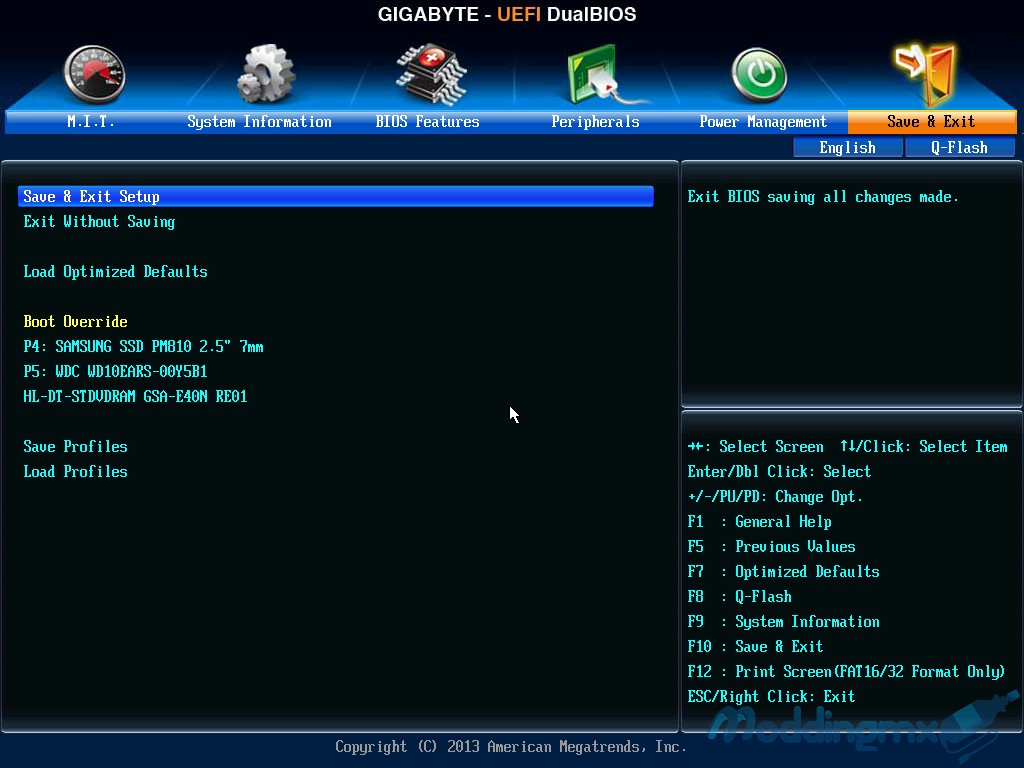

Finalmente en «salir y salvar» podremos guardar o descartar los cambios que hayamos hecho en la configuración del BIOS, o bien, cargar la configuración predeterminada. Otra opción que encontramos aquí es la de salvar o cargar perfiles personalizados, lo que nos ofrece la flexibilidad de probar varias configuraciones del sistema, una herramienta que seguro muchos entusiastas apreciarán.
CONDICIONES Y EQUIPO DE PRUEBAS
Para realizar las pruebas de rendimiento se utilizó un equipo con el sistema operativo recién instalado, instalando únicamente los drivers y software requerido para las pruebas. Se desactivó cualquier proceso que pudiera estar corriendo en segundo plano y que pudiera afectar los resultados de las pruebas, todas las pruebas fueron efectuadas por triplicado y lo que aquí mostramos es un promedio de las mismas.
Los resultados que a continuación se muestran son únicamente válidos para el equipo de pruebas utilizado y en las condiciones antes mencionadas, por lo que no se puede esperar tener los mismos resultados con configuraciones diferentes. Nuestros resultados sirven solamente como una guía para mostrar el potencial del hardware que testeamos y de lo que ustedes pueden esperar del mismo.
| Procesador | AMD 7850K Kavery @ 3.7GHz |
| Tarjeta madre | GIGABYTE F2A78M-D3H |
| Memoria RAM | 16 GB Kingston HYPERX Predator |
| Tarjeta de video | Integrada R7 series |
| Fuente de poder | Corsair RM750 |
| Almacenamiento | Intel SSD 320 Series 160GB |
| WD Caviar Green 1TB | |
| Refrigeración | Corsair H100i |
| Sistema operativo | Windows 7 Ultimate 64 bits |

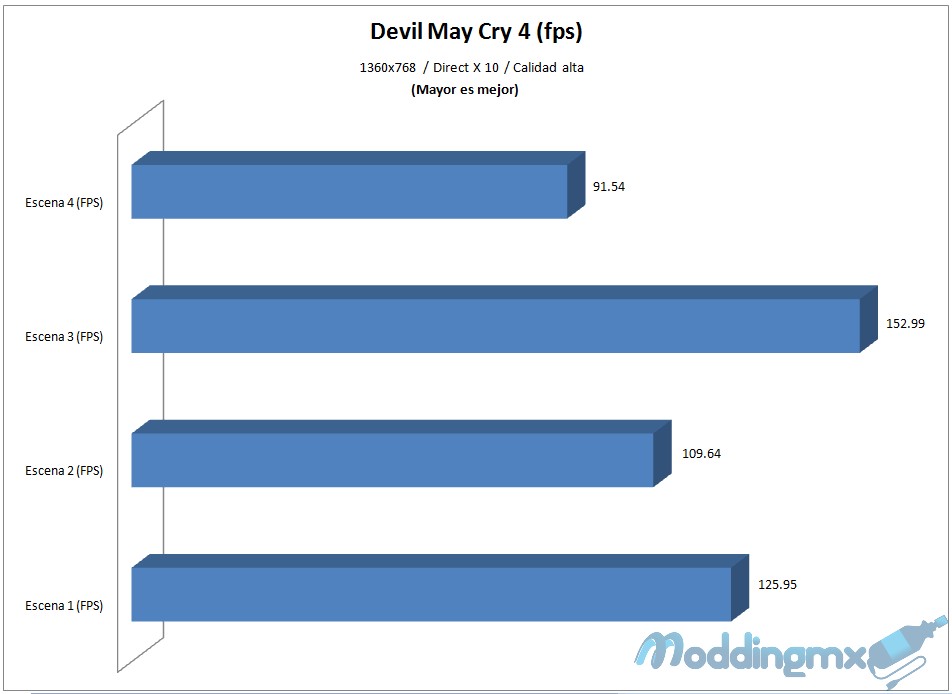

| Benchmarks | Devil May Cry 4 |
| Crysis 3 | |
| Battlefield 4 | |
| Call Of Duty 4 | |
| Metro 2033 | |
| Alien vs Predator | |
| 3DMARK 13 | |
| Cinebench R15 | |
| PcMark7 | |
| Super PI Mod | |
| Wprime | |
| Software | CPUZ |
| GPUZ | |
| Easy Tune | |
| Fraps |

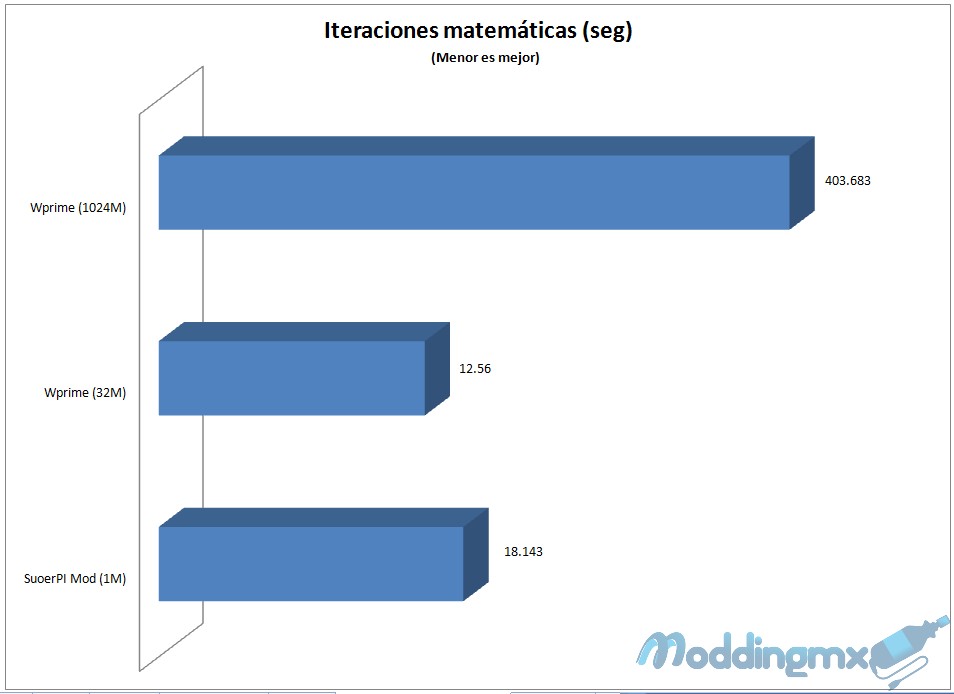

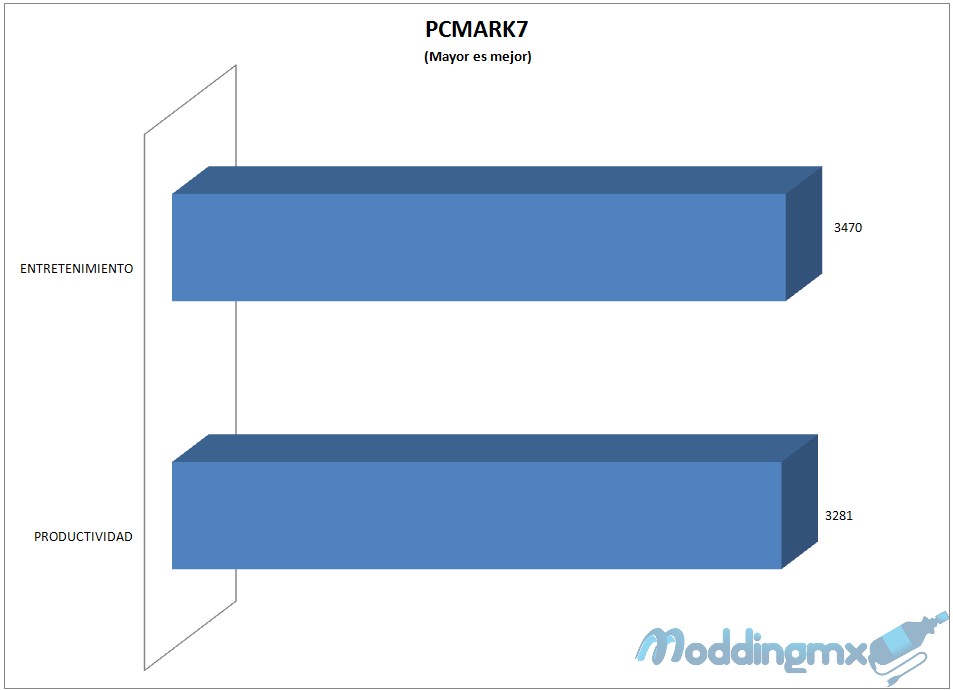

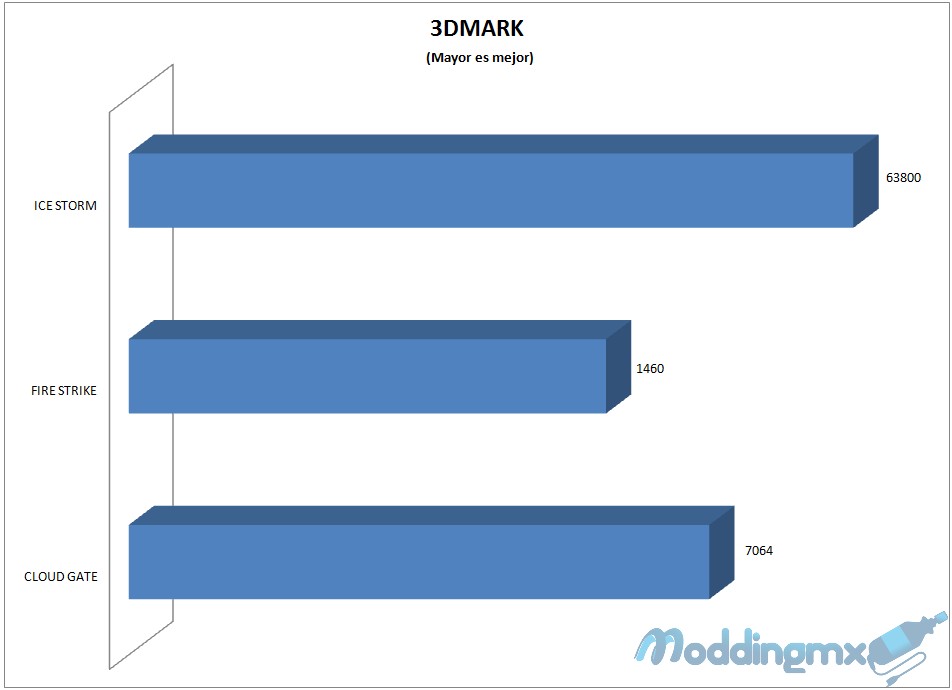

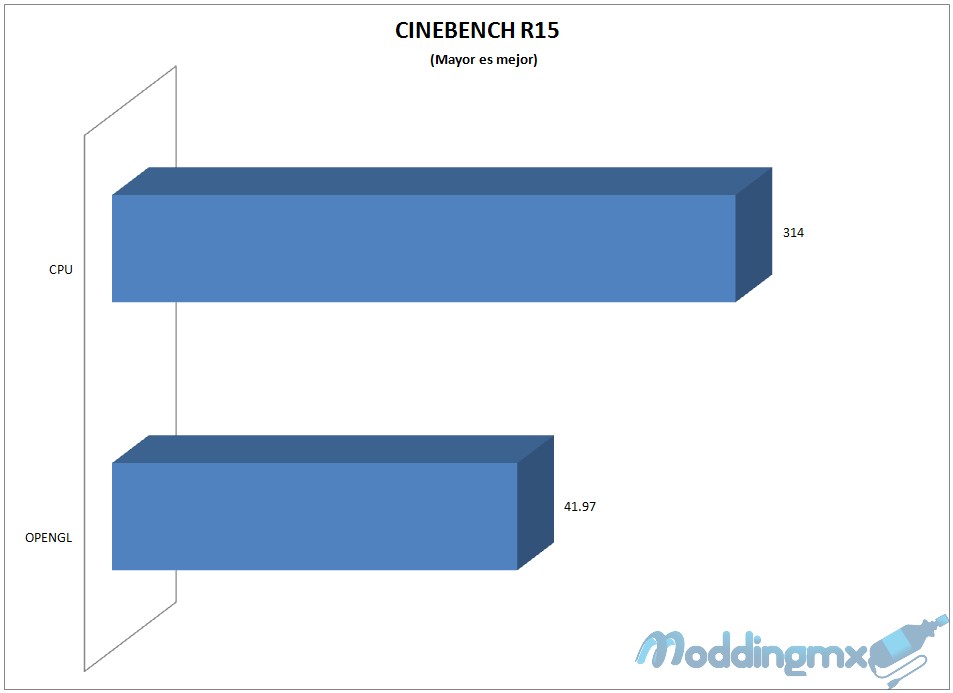

PRUEBAS DE RENDIMIENTO

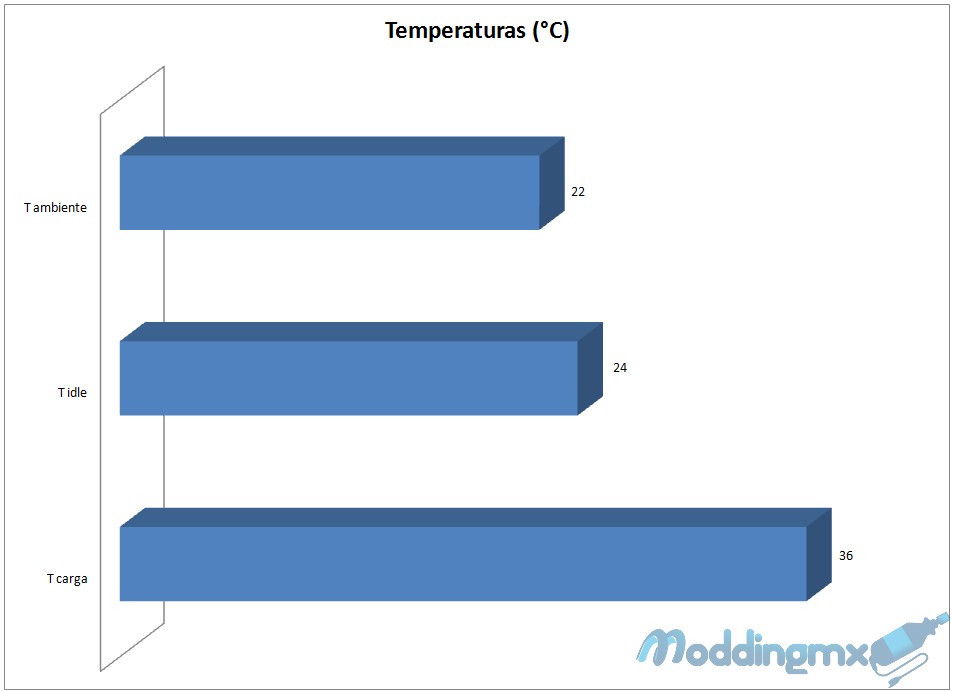

Para medir la temperatura del procesador en carga se utilizó el software WPrime95, corriendo una prueba durante una hora y con ayuda del software EasyTune se tomó la temperatura del procesador antes de dar por terminada la prueba. Para tomar la temperatura en idle dejamos sin actividad la computadora por un periodo de 15min y se tomó la lectura.
CONCLUSIONES
Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.
Esta tarjeta madre resulta ser una buena opción para formar parte de un equipo compacto debido a su factor de forma mATX, por lo que la podremos usar para una computadora destinada a nuestro centro de entretenimiento (HTPC) o bien para una computadora de uso general en el hogar o en la oficina.
Nos ofrece gran capacidad de escalabilidad gracias a sus 6 puertos SATA, todos ellos SATA 6Gb/s, por lo que no tendremos ningún problema para conectar varias unidades de almacenamiento y ópticas, además de se compatible con los arreglos RAID0, RAID1, RAID10 y JBOD.
En cuanto a sus capacidades gráficas, nos permite usar una tarjeta dedicada de la serie Radeon HD 6000, para poder usada en conjunto con el chip gráfico integrado en el APU. Pero si deseamos mayor potencial de procesamiento gráfico, cuenta con dos puertos PCIe, uno de los cuales es compatible con el estándar PCIe 3.0, por lo que podremos utilizar una tarjeta gráfica de última generación.
Si eres de las personas que requieren de un escritorio extendido en dos o tres monitores, esta tarjeta madre te permite conectar hasta 3 monitores simultáneos sin la necesidad de contar con una tarjeta de vídeo dedicada, ésto gracias a las cualidades de las nuevas arquitecturas de AMD.
Durante las pruebas se comportó de manera muy estable corriendo todas las pruebas sin ninguna dificultad, aunque debemos mencionar que los mosfets que acompañan a las fases de poder que alimentan al procesador se llegan a calentar bastante si no se cuenta con una ventilación adecuada dentro del gabinete, considerando que ésto ocurre cuando el procesador se encuentra a carga plena, de igual forma, las fases de poder pueden llegar a calentarse un poco más de la cuenta por un mal flujo de aire. Si bien no son temperaturas extremas o que puedan llegar a quemar alguno de estos componentes, si consideramos que sería bueno que Gigabyte dotara de un pequeño disipador de calor para estos componentes y con esto ayudaría a prolongar la vida útil de la tarjeta madre y a reducir el consumo energético, ya que si recordamos, mientras mayor sea la temperatura a la que trabaja un componente mayor será su consumo energético.

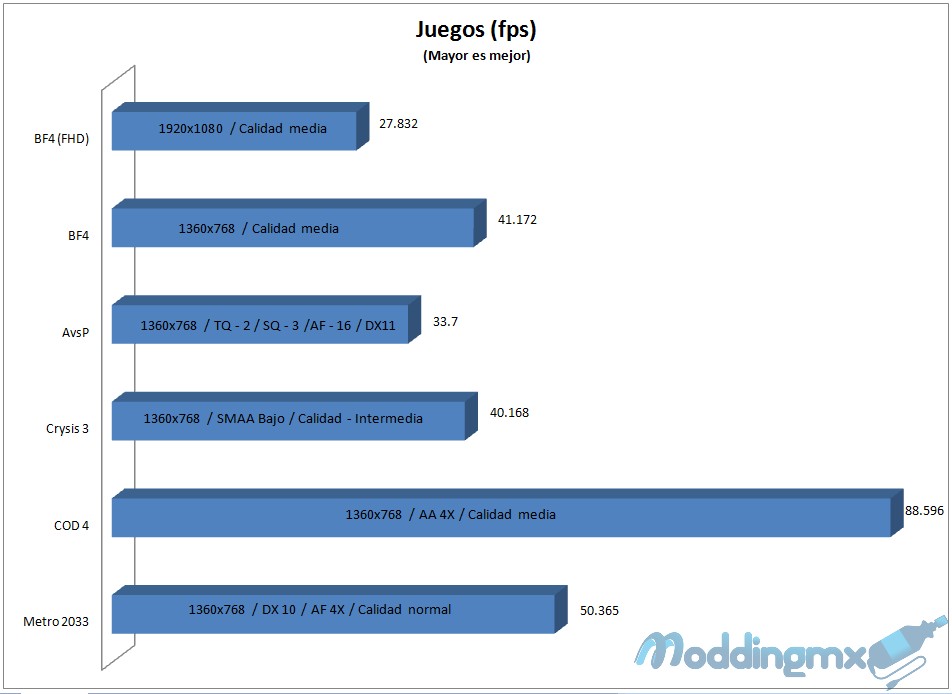

Su desempeño en juegos, en conjunto con el procesador AMD 7850K Kavery, resultará más que satisfactorio para aquellos que se van adentrando al mundo gamer y que no cuentan con los recursos suficientes para adquirir una tarjeta de vídeo dedicada. Pudimos correr juegos como Battlefield 4 en calidad media, obteniendo una buena experiencia de juego.
Por lo expuesto anteriormente, ModdingMX otorga su distinción SILVER a la tarjeta madre Gigabyte GA-F2A78M-D3H.
