¡Hola amigos de ModdingMX!, continuando con las alternativas que tenemos para la plataforma Intel «Haswell» en su 4a generación de procesadores, nos encontramos con la G1.Sniper M5, una tarjeta madre de Gigabyte enfocada al sector gamer, impulsada por el chipset Z87 y la tecnología exclusiva de Ultra Durable 5 plus, con la que contaremos con una tarjeta madre con cualidades que la pueden convertir en la próxima adquisición de aquellos que buscan buen rendimiento en los juegos de ultima generación y quieren aprovechar todas las ventajas con las que Gigabyte dotó a ésta tarjeta madre.

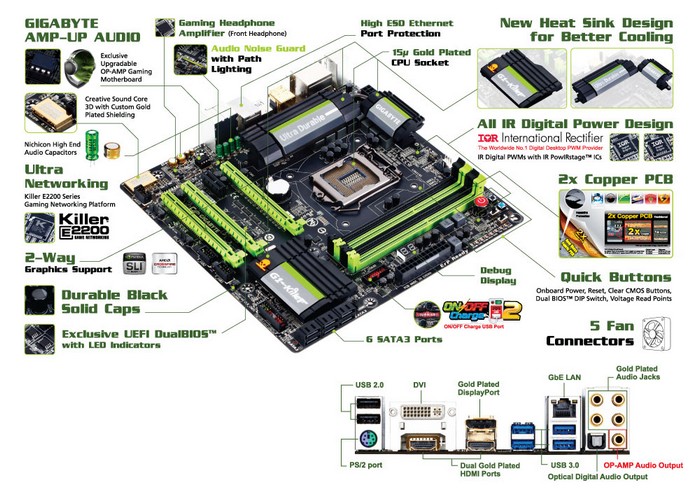

Entre las características más destacadas que encontramos en la G1.Sniper M5 se encuentran:
- Gigabyte AMP-UP Audio
- Ultra Networking
- UEFI Dual BIOS
- AII IR Digital Power
- Creative Sound Core3D
La filosofía de Gigabyte en su serie de tarjetas madre G1-Killer es ofrecer un sistema completo, con esto los gamers podrán armar una computadora de alto rendimiento para juegos, con la mejor tecnología de audio y red, así no estarán en desventaja durante las partidas online, además se tiene soporte para multi-GPUs, un sistema de enfriamiento mejorado y un diseño que llamará la atención de cualquiera. Es por ello que ésta serie se enfoca en los verdaderos gamers.
Especificaciones

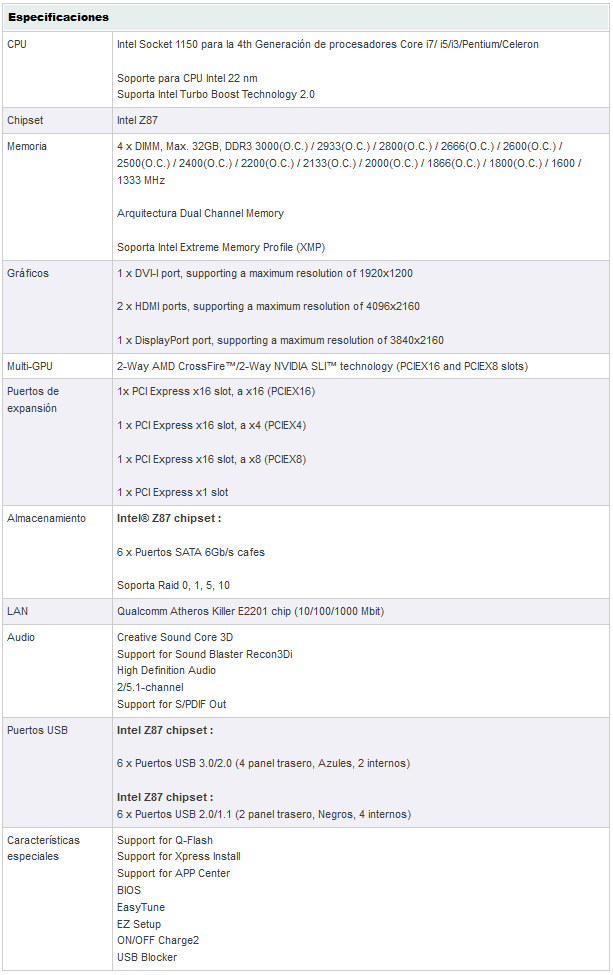

Las especificaciones que nos menciona Gigabyte en el empaque así como en la pagina oficial del producto son orientadas a lo comentado anteriormente, es decir, la calidad del audio y el sistema de red, características muy importantes para todos los gamers debido a la demanda de estos recursos en las partidas online.

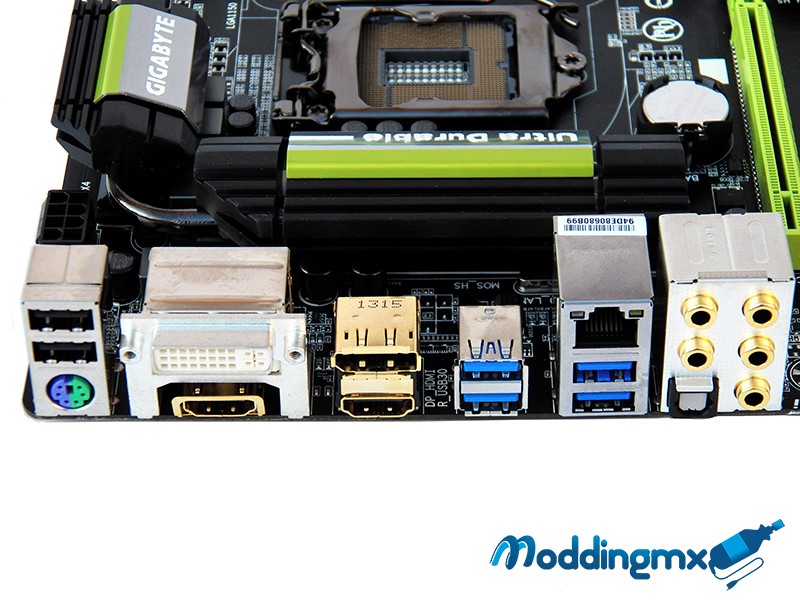

Los puertos que tendremos disponibles en el panel trasero son:
- 1 x PS/2 Teclado/mouse
- 1 x Puerto DVI-I
- 2 x Puerto HDMI
- 1 x Puerto DisplayPort
- 4 x Puertos USB 3.0/2.0
- 2 x Puertos USB 2.0/1.1
- 1 x Conector RJ-45
- 1 x optical S/PDIF Out
- 5 x audio jacks
Empaque y Accesorios
El empaque de la G1.Sniper M5 viene en color negro y en el frontal nos encontramos el modelo de la tarjeta madre así como una imagen del disipador, en la parte superior vemos el logo que nos indica que esta tarjeta es parte de la serie G1-Killer y en la parte inferior la tecnología de Gigabyte OP AMP-UP.

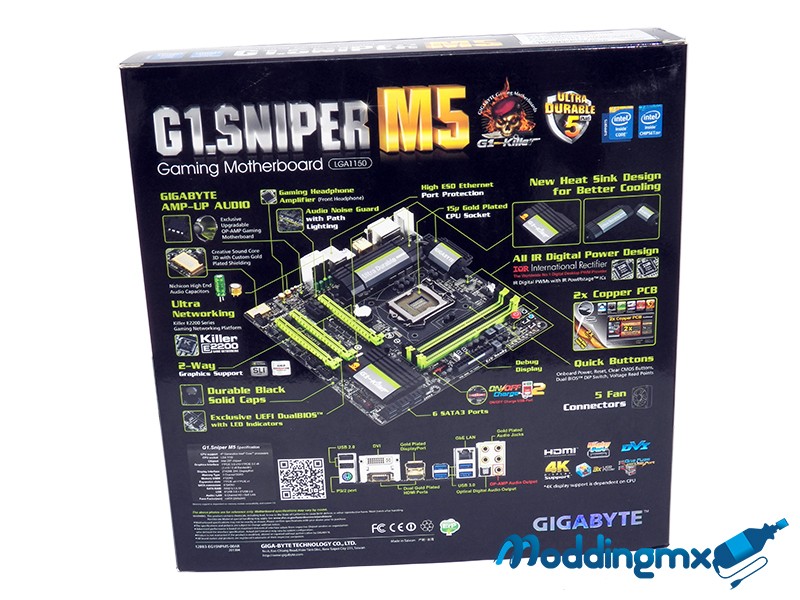

En la parte trasera del empaque observamos una panorámica con la tarjeta madre, ésta incluye una descripción breve de los componentes y tecnologías que la componen.

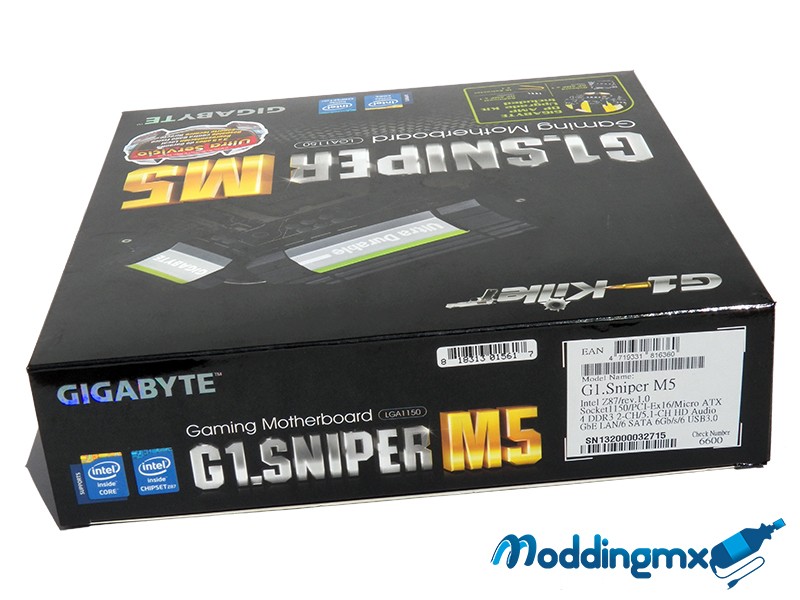

En la parte superior e inferior del empaque así como también en un lateral observamos el logo de Gigabyte y el modelo de la tarjeta madre G1.Sniper M5.
Mientras que en el otro lateral encontramos información descrita en varios idiomas con las características y beneficios de la tarjeta madre.

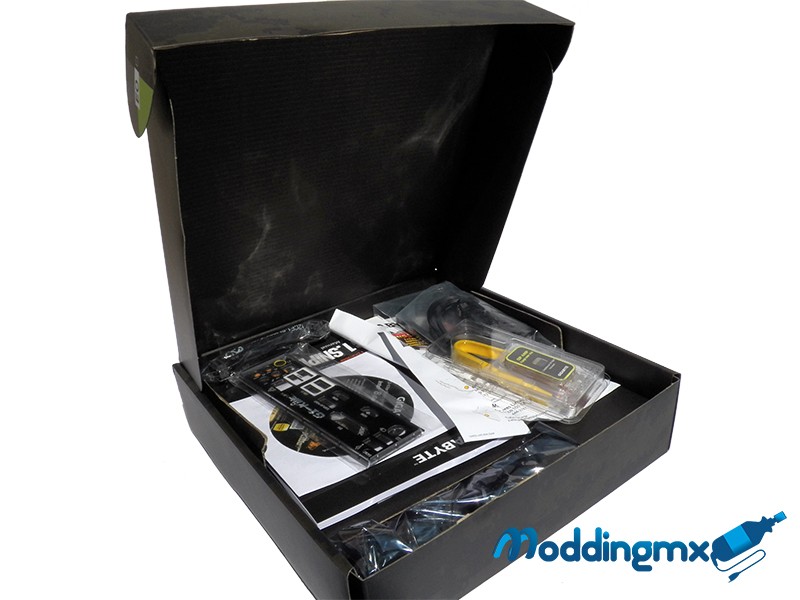

Una vez que retiramos el skin de la caja observamos un diseño estilo camuflaje y dentro de éste empaque, nuestra tarjeta madre con sus accesorios.

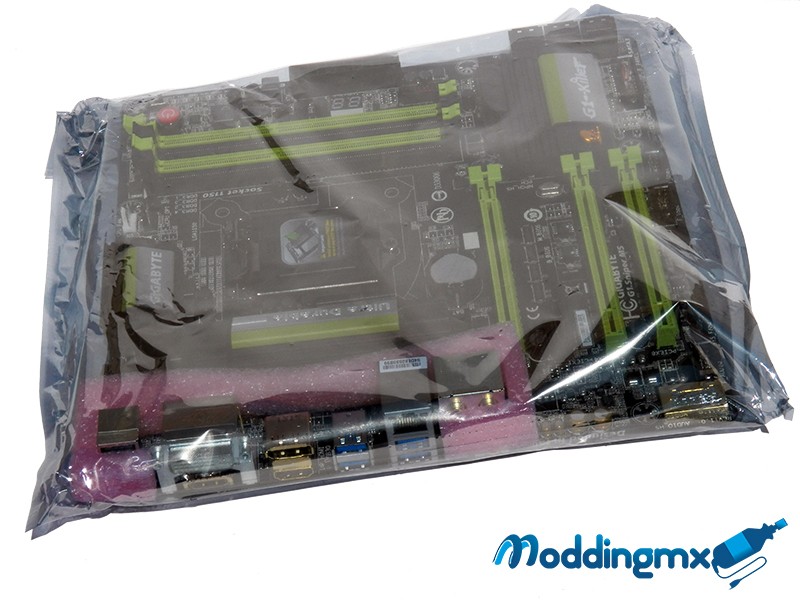

La tarjeta madre viene dentro de una bolsa antiestática justo debajo de los accesorios.

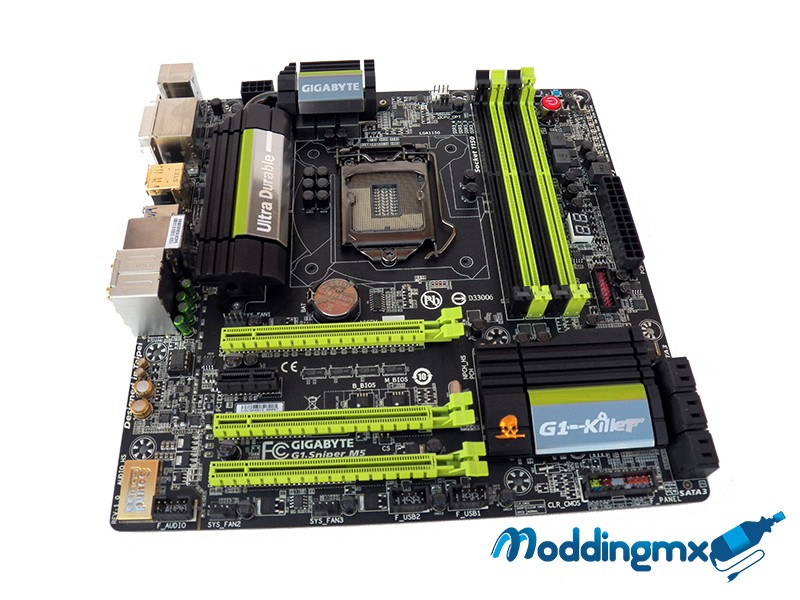

Una vez que retiramos la bolsa antiestática observamos la tarjeta madre, donde destaca el diseño negro con verde y el grabado G1-Killer en el disipador del chipset Z87.

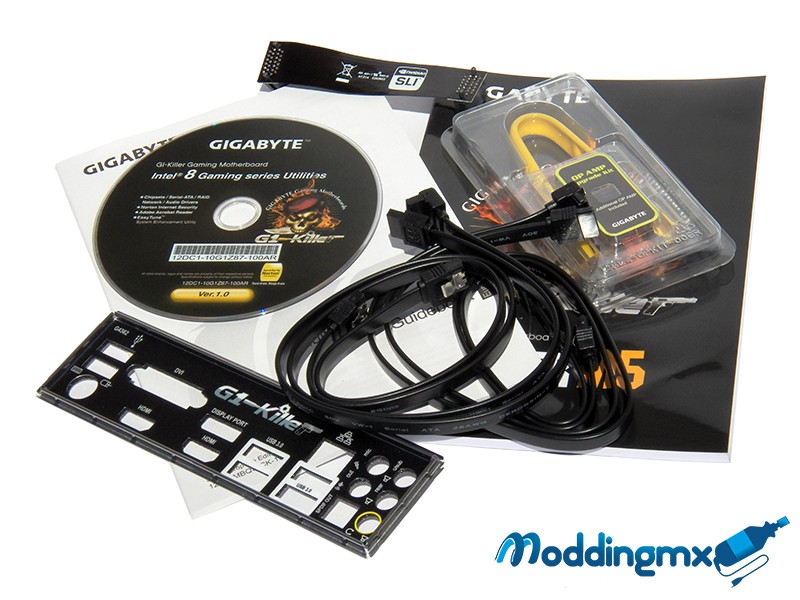

Por ultimo contamos con los accesorios que nos incluye Gigabyte:
- DVD de instalación
- Manual de usuario
- 4 Cables SATA 6Gb/s
- I/O Shield
- Puente SLI
- Guía de instalación
- OP AMP Upgrade Kit
A detalle

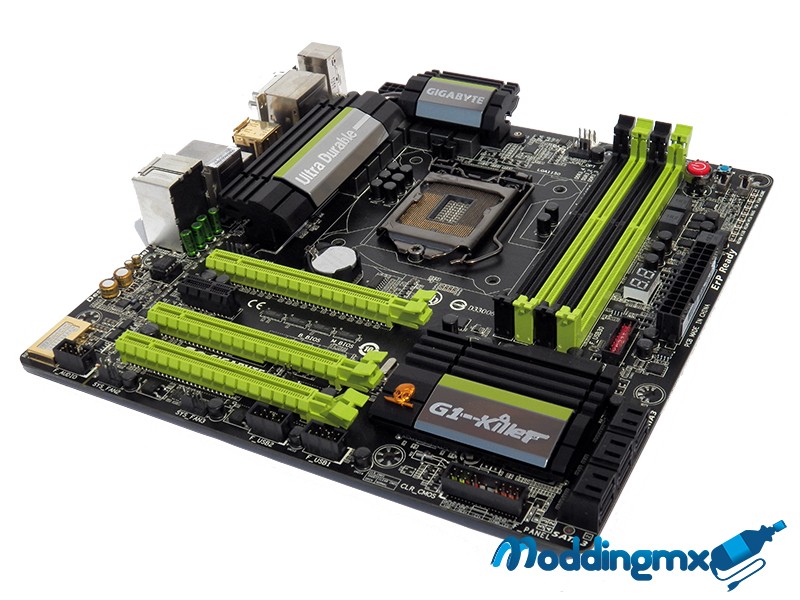

Si hablamos «A detalle» de la tarjeta madre G1.Sniper M5 no podremos pasar por alto su diseño, ya que puede ser un factor importante para aquellos que hacen modding, donde observamos una mezcla de colores negro y verde en los conectores de la tarjeta madre así como también en los disipadores de la misma.

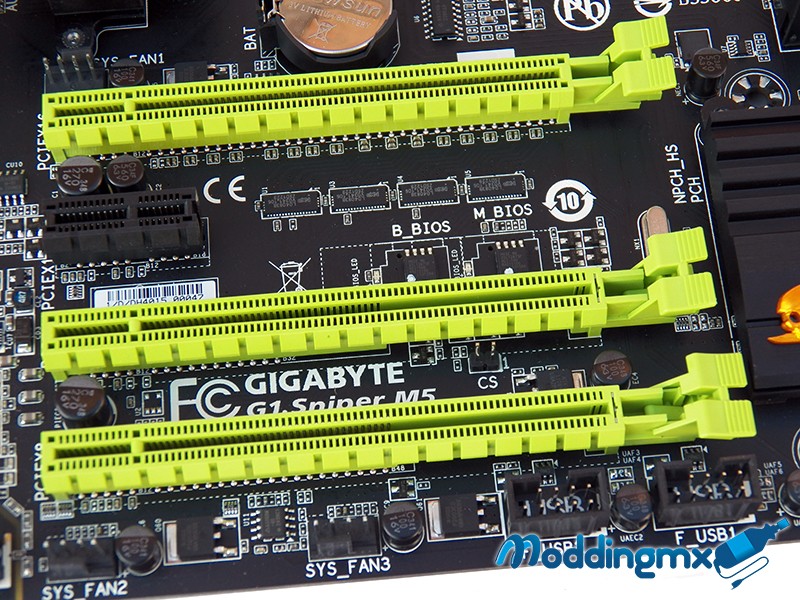

En una tarjeta madre orientada al gaming lo primero que mencionaremos son sus puertos de expansión, en este caso contaremos con un puerto PCIe 3.0 x16 y un PCIe 3.0 x8 (1 x16 o dual a x8/x8), también se dispone de un PCIe x4 y finalmente un puerto PCIe x1.

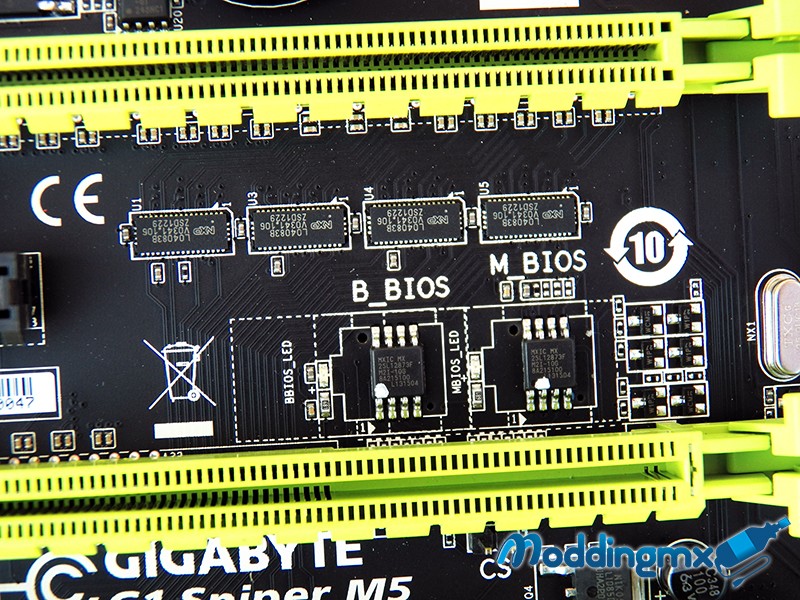

La tarjeta madre G1.Sniper M5 cuenta con la tecnología de UEFI DualBIOS, es decir, contamos con un BIOS principal (Main) y uno de respaldo, en caso de que nuestro BIOS principal falle el BIOS de respaldo (Backup) lo restaurá automáticamente.

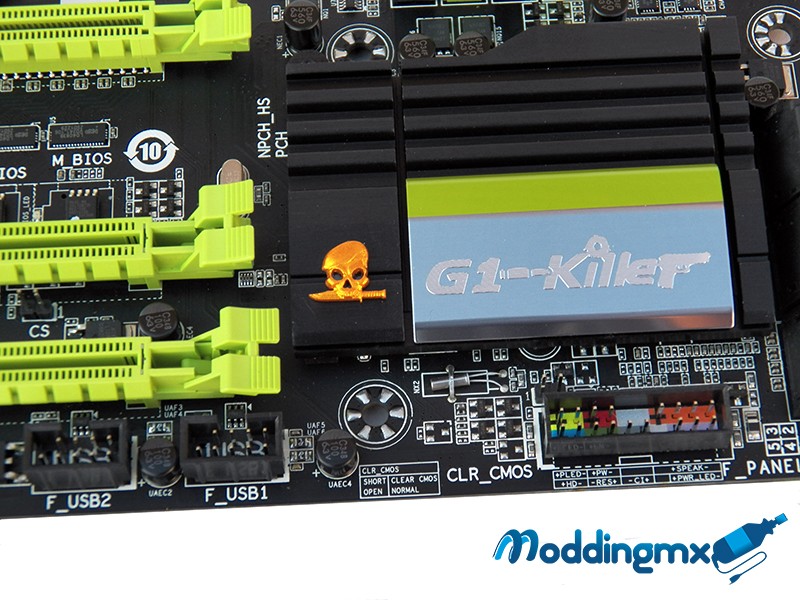

Observamos el disipador del chipset Z87 el cual tiene grabado el logo distintivo de las tarjetas madre de la serie G1-Killer, debajo de el se localiza el panel frontal y las conexiones para los USB.

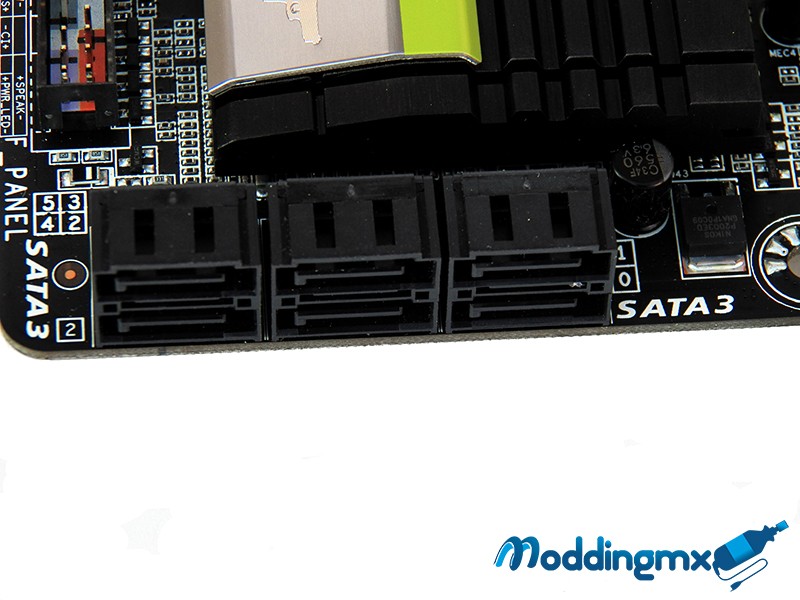

Para nuestros dispositivos de almacenamiento se cuenta con 6 conectores SATA III 6Gb/s todos controlados por el chipset Z87.

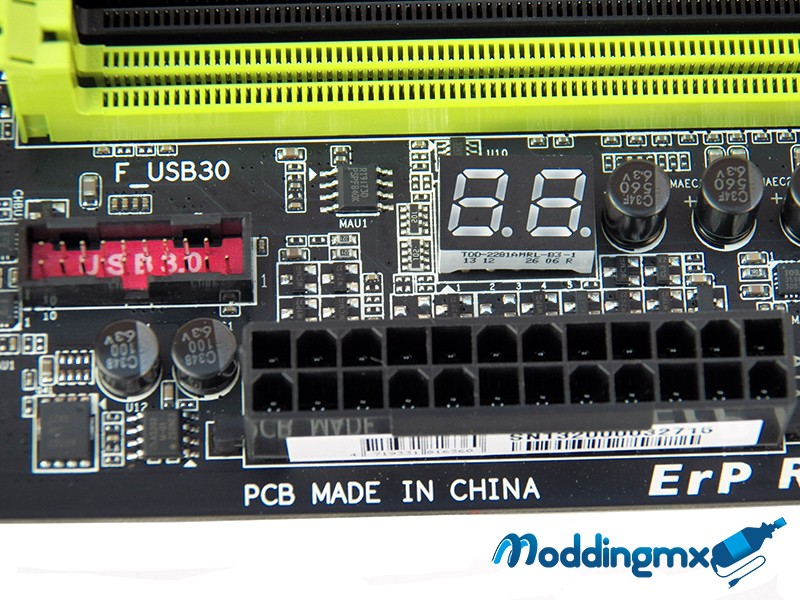

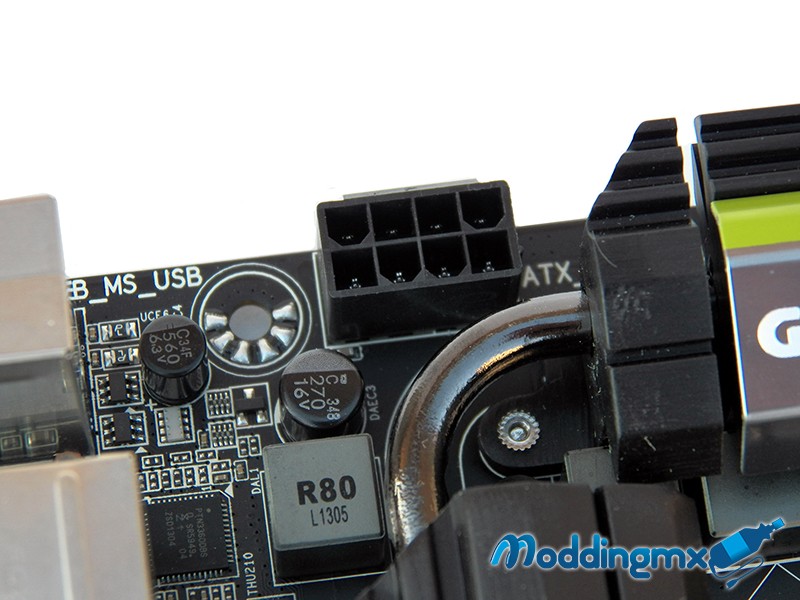

En el caso de la G1.Sniper M5 la alimentación energética se realiza por un cable de 24 pines ATX y un EPS de 8 Pines, también junto al conector ATX observamos el Debug Display, el cual nos orientará mediante un código el tipo de error que pueda existir en nuestro sistema.

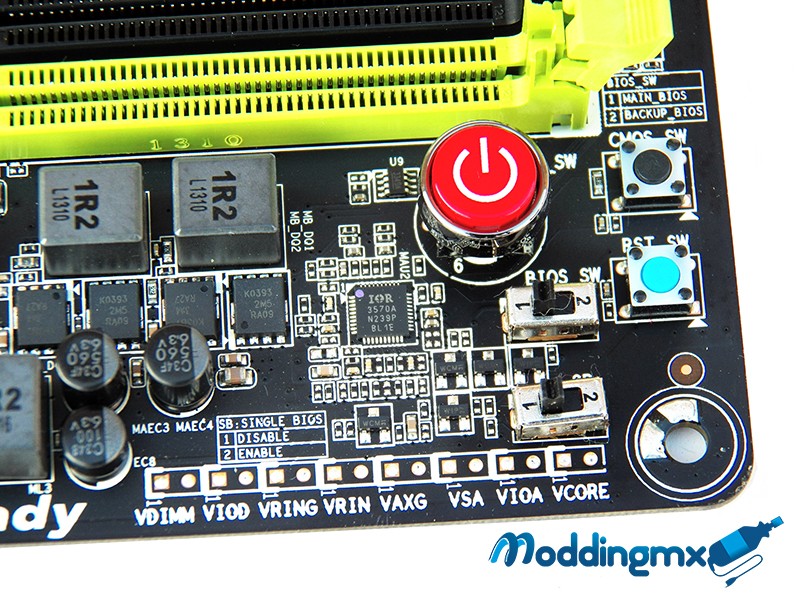

En una de las esquinas de la tarjeta madre tenemos los botones de power, reset, clear CMOS y el switch del UEFI DualBIOS, se incluyen además puntos para tomar lecturas de los voltajes en nuestro sistema.

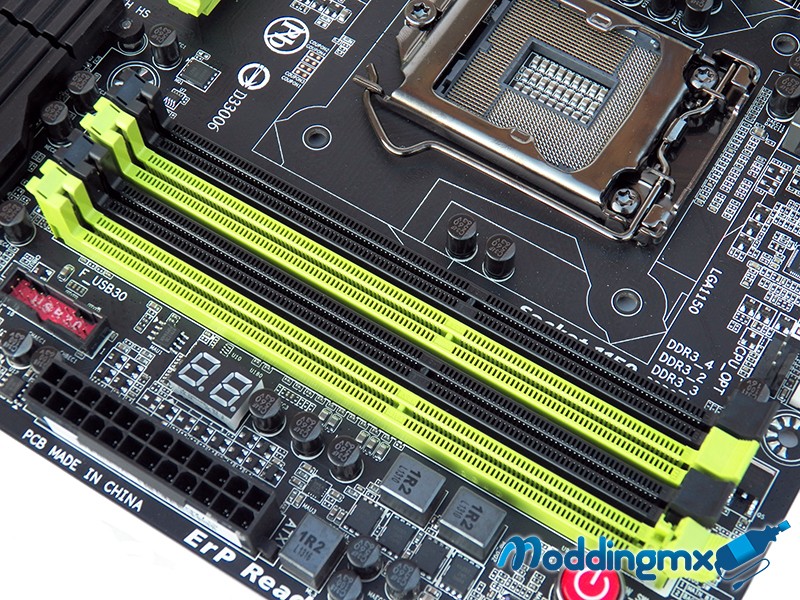

En el caso de la memoria RAM contaremos con 4 slots DDR3, con soporte para Extreme Memory Profile (XMP), en los que se podrán instalar hasta un máximo de 32GB con frecuencias de:
- DDR3 3000 MHz (O.C.)
- DDR3 2933 MHz (O.C.)
- DDR3 2800 MHz (O.C.)
- DDR3 2666 MHz (O.C.)
- DDR3 2600 MHz (O.C.)
- DDR3 2500 MHz (O.C.)
- DDR3 2400 MHz (O.C.)
- DDR3 2200 MHz (O.C.)
- DDR3 2133 MHz (O.C.)
- DDR3 2000 MHz (O.C.)
- DDR3 1866 MHz (O.C.)
- DDR3 1800 MHz (O.C.)
- DDR3 1600 MHz
- DDR3 1333 MHz

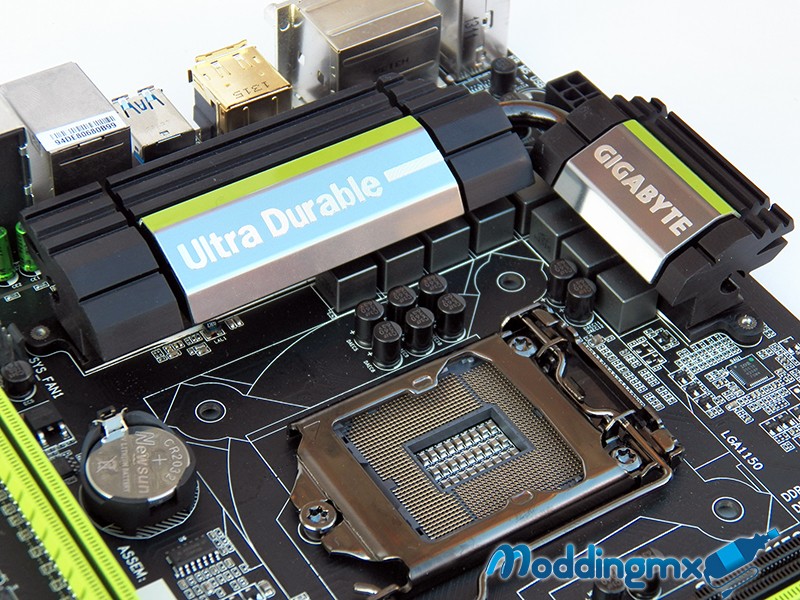

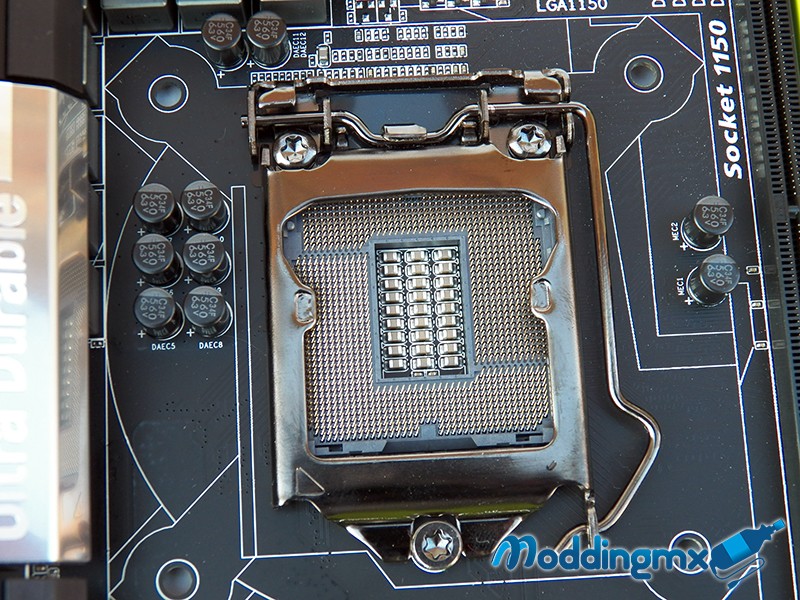

En el centro observamos el socket 1150 para los procesadores Intel de 4a generación, en este caso el socket está chapeado en oro, con lo cual podremos olvidarnos de pines corroídos o de malos contactos con el CPU.

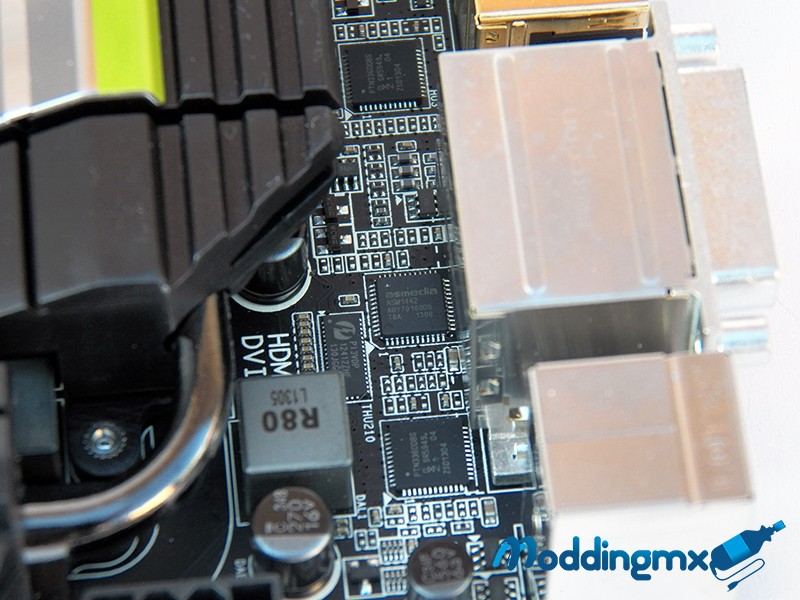

Detrás de los conectores nos encontramos con el chip ASMedia ASM1442, el cual regula nuestras salidas de vídeo HDMI y DVI.

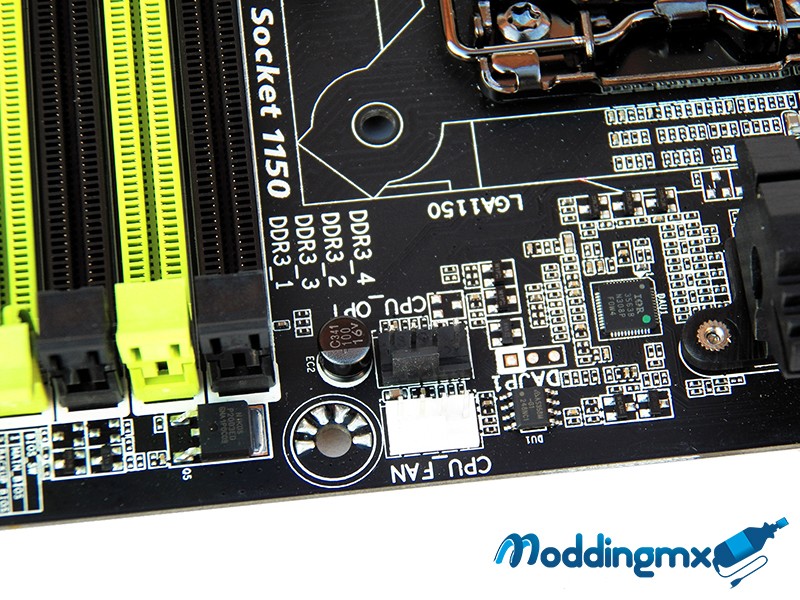

Además de una conexión para el ventilador del disipador del CPU (CPU_FAN) contamos con el CPU_OPT, el cual esta enfocado para sistemas de enfriamiento high-end como es el caso de una bomba en un sistema de enfriamiento liquido o aquellos disipadores con 2 ventiladores, en éste caso esta configurado por default para que cualquier dispositivo que conectemos funcione a su máxima potencia.
En el otro disipador vemos el logo de Gigabyte grabado, así como la leyenda «Ultra Durable», también se observan las 8 fases VRM y los capacitores de estado solido con 10k-horas de vida útil.
Junto al panel trasero, en una de las esquinas de la tarjeta madre, encontramos el sistema de audio donde contaremos con varios chips, los cuales nos ayudarán a tener la mejor calidad. Se incluye un amplificador de alta capacidad para audífonos, ésto se resume en audios más nítidos y con menos distorsión. Finalmente para protección del Creative Sound Core3D y los chips de audio contra el ruido de interferencia electrostática (ESD) se aísla el área de audio, quedando explícitamente delimitada por un camino de iluminación LED.

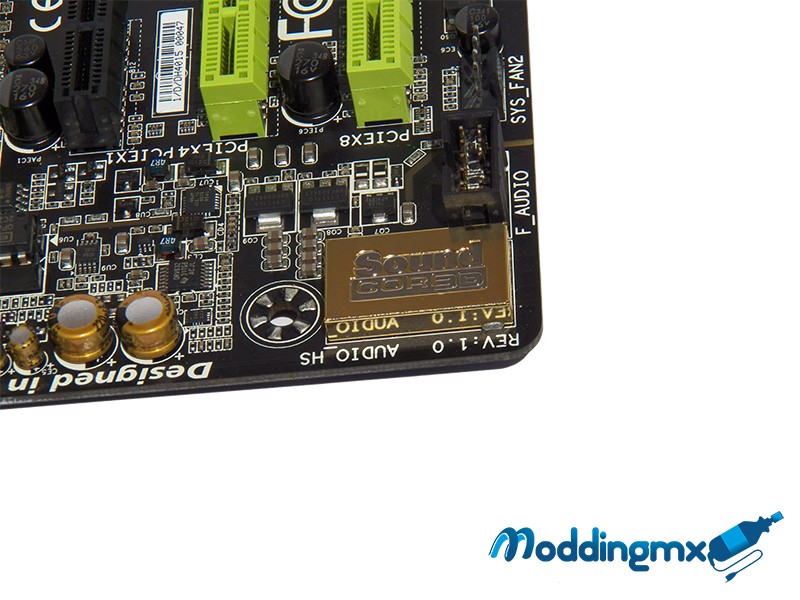

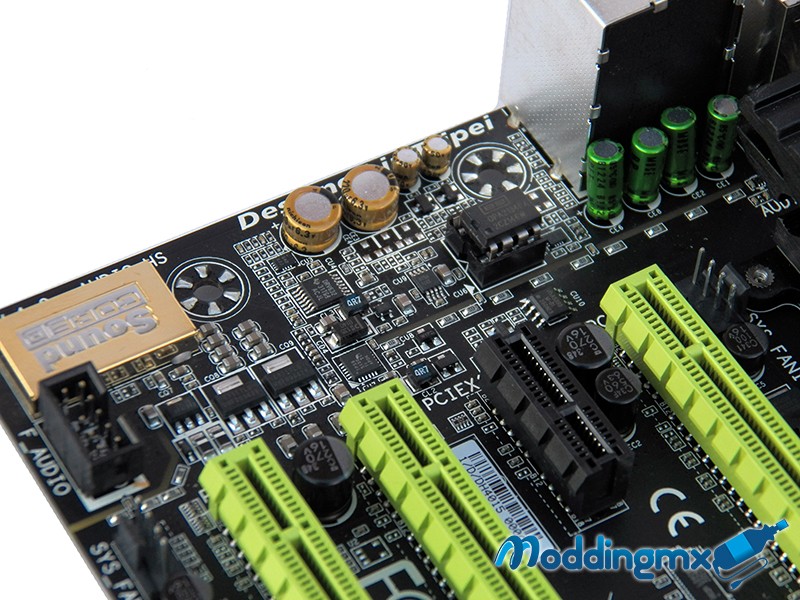

En el caso del audio se incluye Creative Sound Core3D (Cubierta chapeada en oro), el cual es un procesador multinúcleo para audio y voz. Nos ofrece el mejor rendimiento procesando el audio de nuestro sistema, además incluye la última suite de software SoundBlaster.

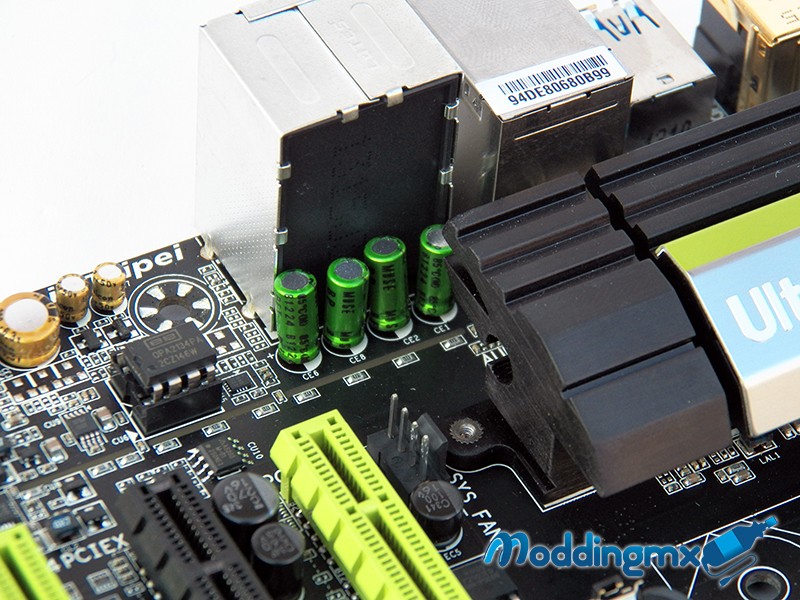

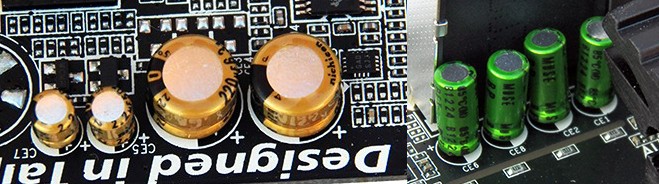

Apoyando en la calidad del audio se cuenta con capacitores profesionales de audio Nichicon, con ellos se logra crear efectos de audio más realistas, muy útil para todos los gamers.

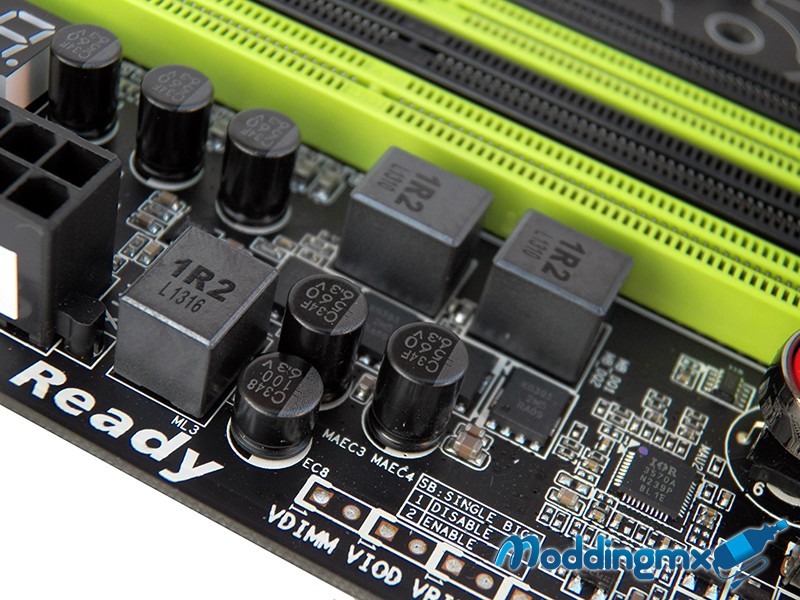

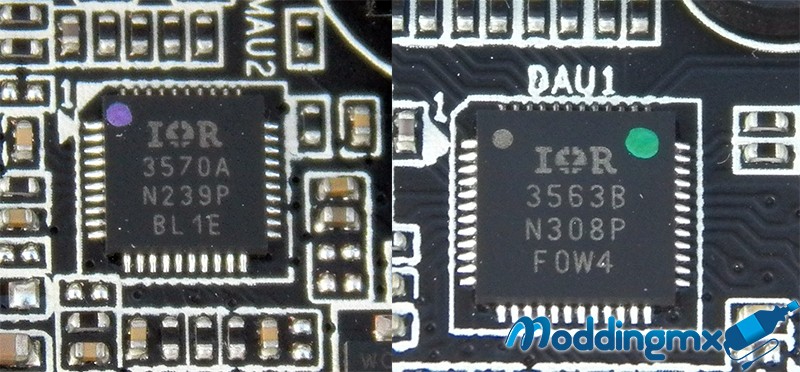

En cuanto a la alimentación de nuestro CPU y la memoria la G1.Sniper M5, cuenta con los controladores PowIRstage de International Recifier, éstos son totalmente digitales lo que aseguran una entrega precisa de la energía en nuestro sistema.
UEFI BIOS

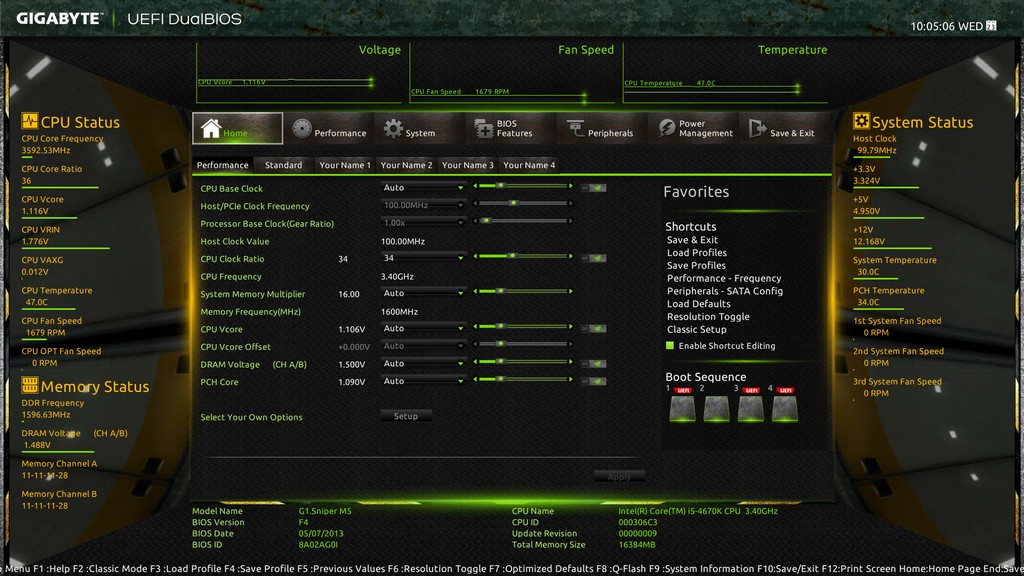

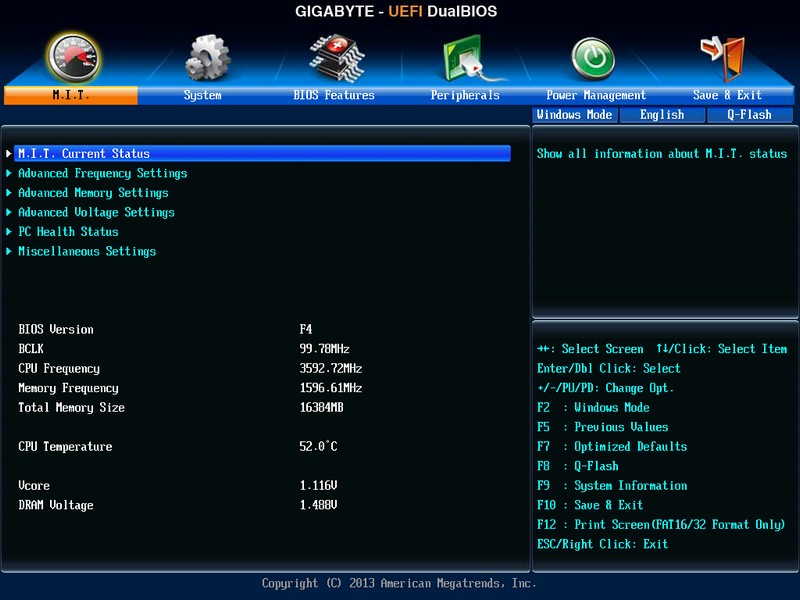

Al entrar al BIOS por primera vez observamos una nueva interfaz, en la parte izquierda tenemos información sobre el estado de nuestro CPU y la memoria, en el lado derecho información del sistema, en la parte superior tenemos en tiempo real información del voltaje, velocidad de los ventiladores y temperatura del sistema, en el centro las pestañas con los parámetros que podremos modificar comenzando con la pestaña «Home», donde podremos guardar nuestras opciones favoritas y registrarlos con alguna etiqueta.

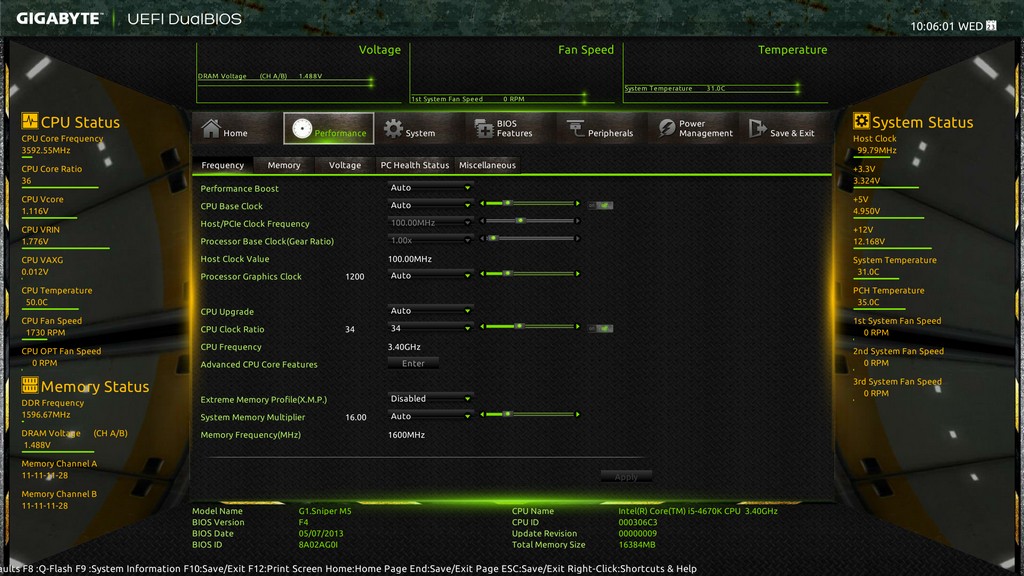

En la pestaña de «Performance» tendremos los parámetros necesarios para realizar overclock, podremos configurar la frecuencia, voltajes, así como advertencias en caso de llegar a un limite establecido.

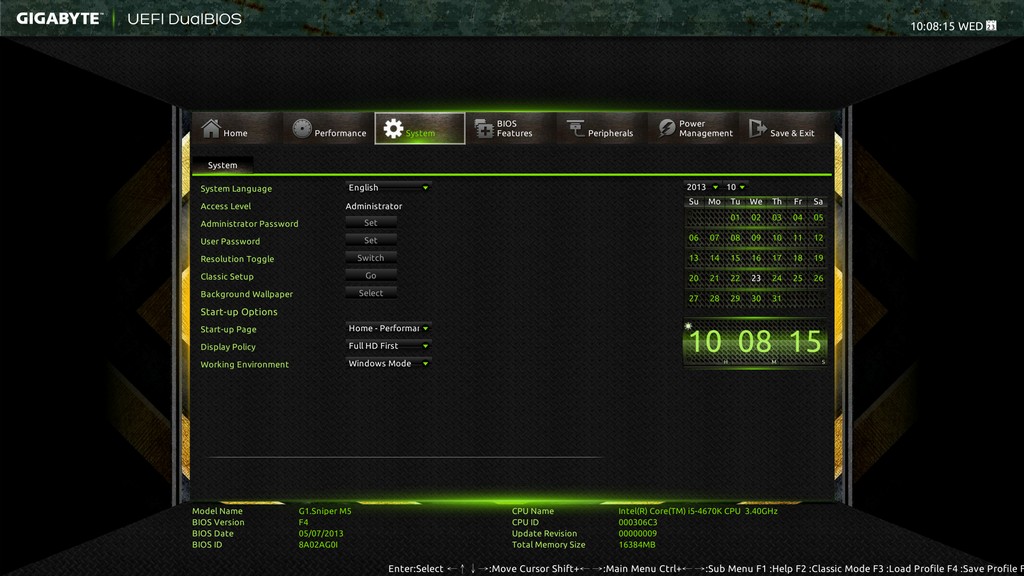

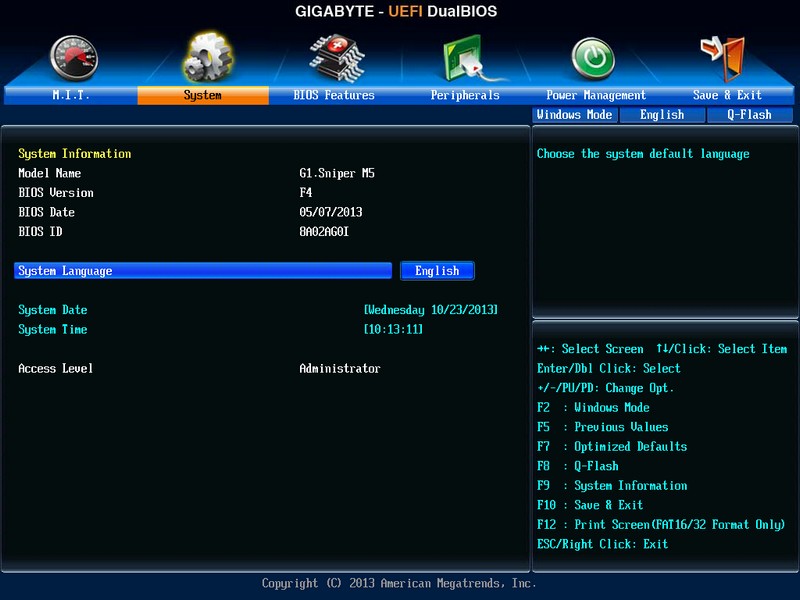

«System» – En este apartado del BIOS podremos configurar la hora, fecha, idioma y agregar una contraseña para mayor seguridad.

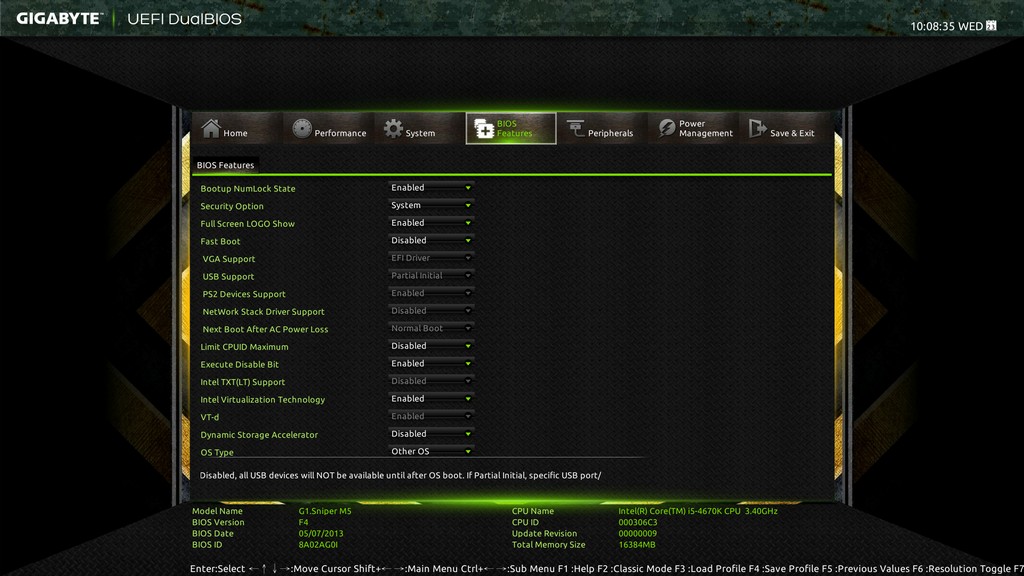

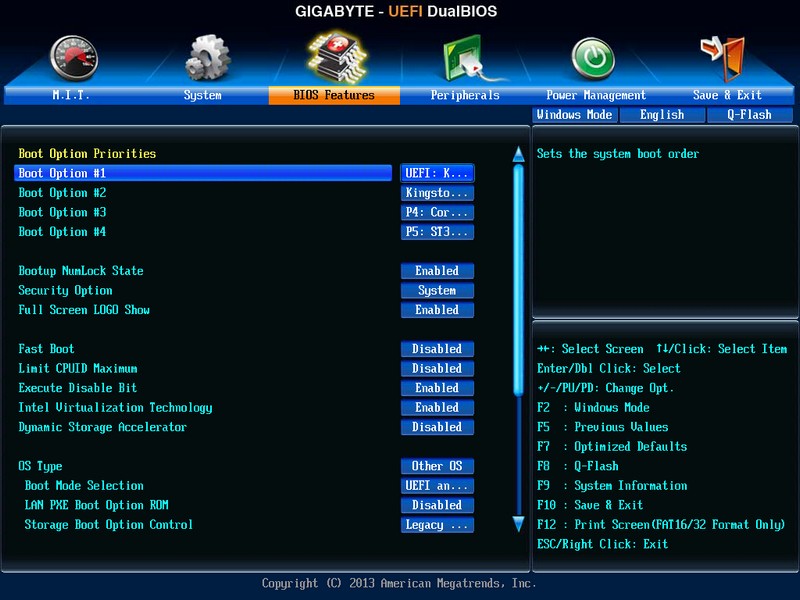

«BIOS Features» – Podremos activar o desactivar componentes del sistema.

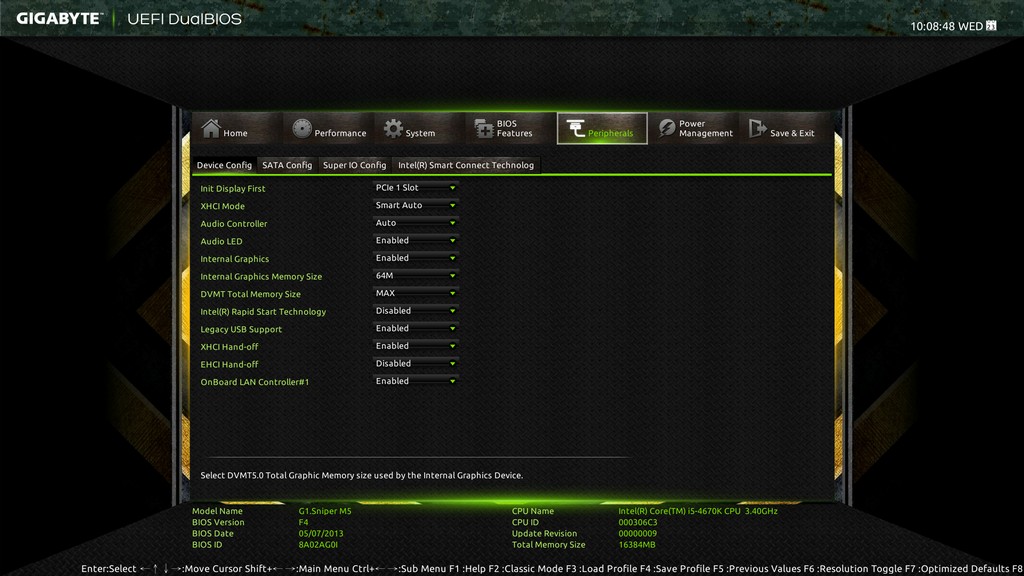

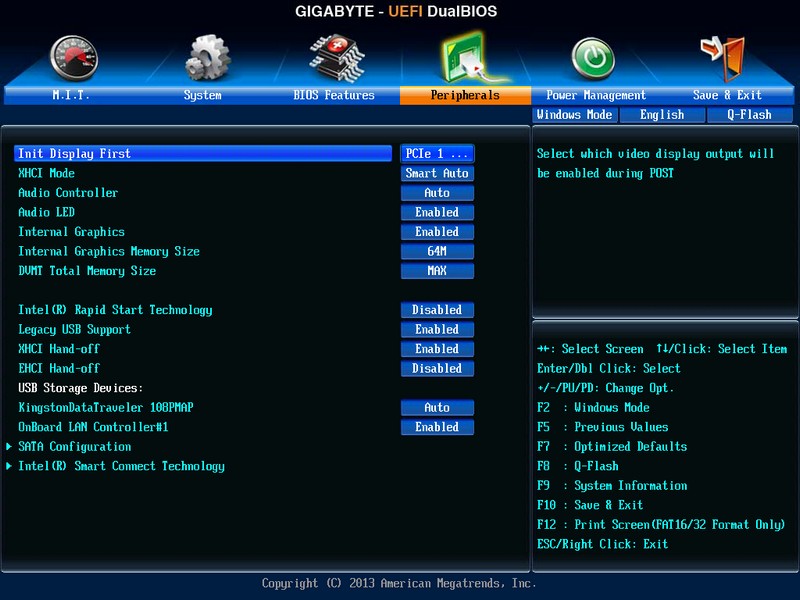

«Peripherals» – De igual manera, podremos configurar, activar o desactivar los dispositivos del sistema.

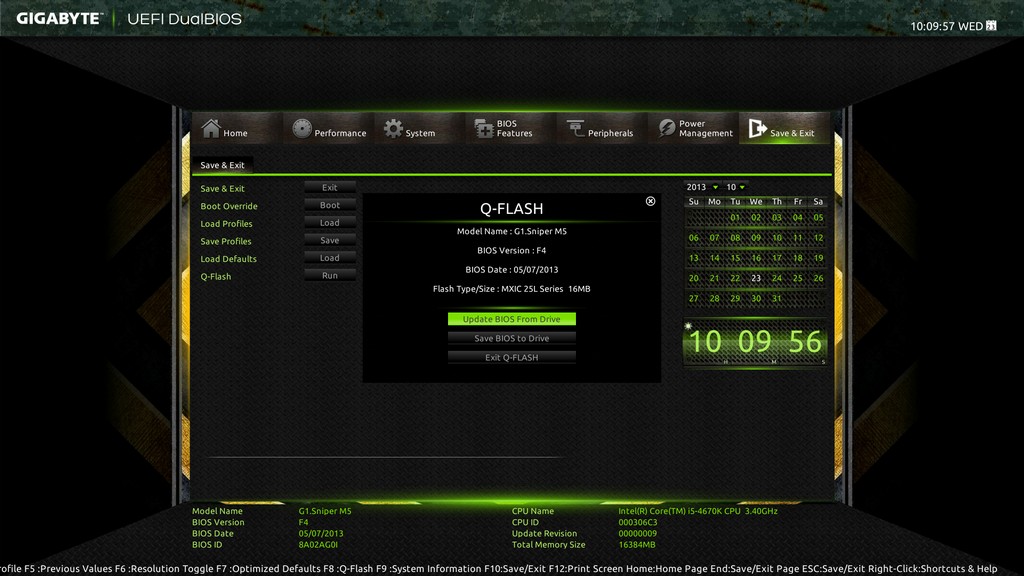

Dentro del BIOS tenemos la herramienta de Q-Flash, con ella podremos actualizar el BIOS de nuestro sistema a la versión más reciente con un archivo guardado en una USB o guardar un respaldo de nuestra BIOS en una USB.
En caso que deseemos entrar a la interfaz clásica, tendremos que presionar la tecla F2 y se mostrará el BIOS como en las tarjetas madre de la serie anterior.
En este caso contamos con las mismas herramientas, únicamente se desplegará diferente la información.
Podremos seleccionar prioridades de arranque de nuestros dispositivos conectados.
Configurar los periféricos así como apagar la iluminación LED del audio de la tarjeta madre.

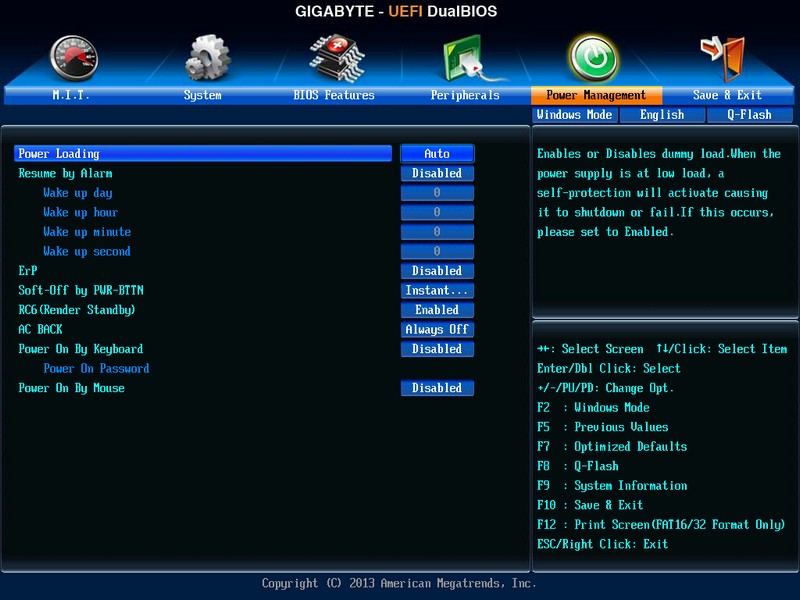

En el caso de «Power Management» podremos programar una alarma para encender nuestra PC.

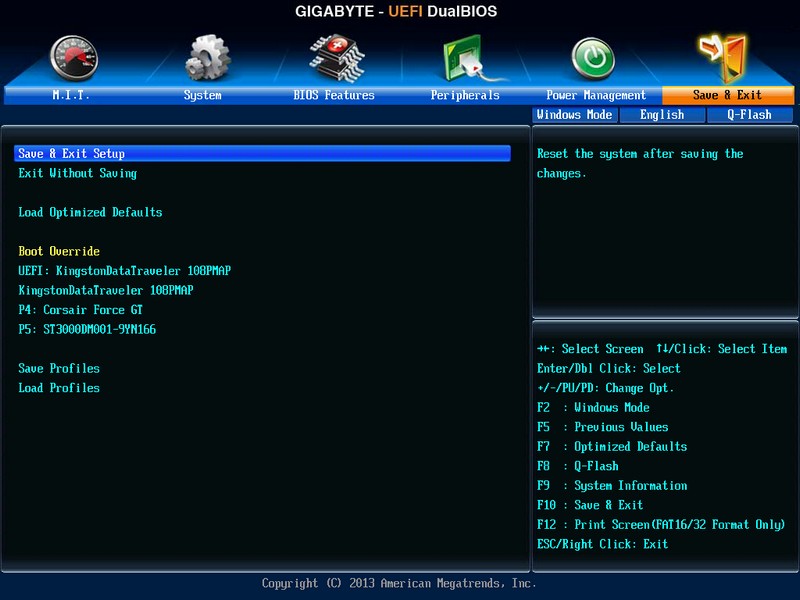

Finalmente tenemos la opción de guardar los cambios y salir del BIOS.
Tecnologías y Software

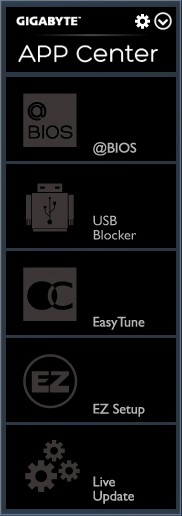

Al instalar el software que se incluye en el DVD de la tarjeta madre tendremos un APP Center, donde podremos ejecutar la utilidad que deseemos, en éste caso contamos con:
- @BIOS
- USB Blocker
- EasyTune

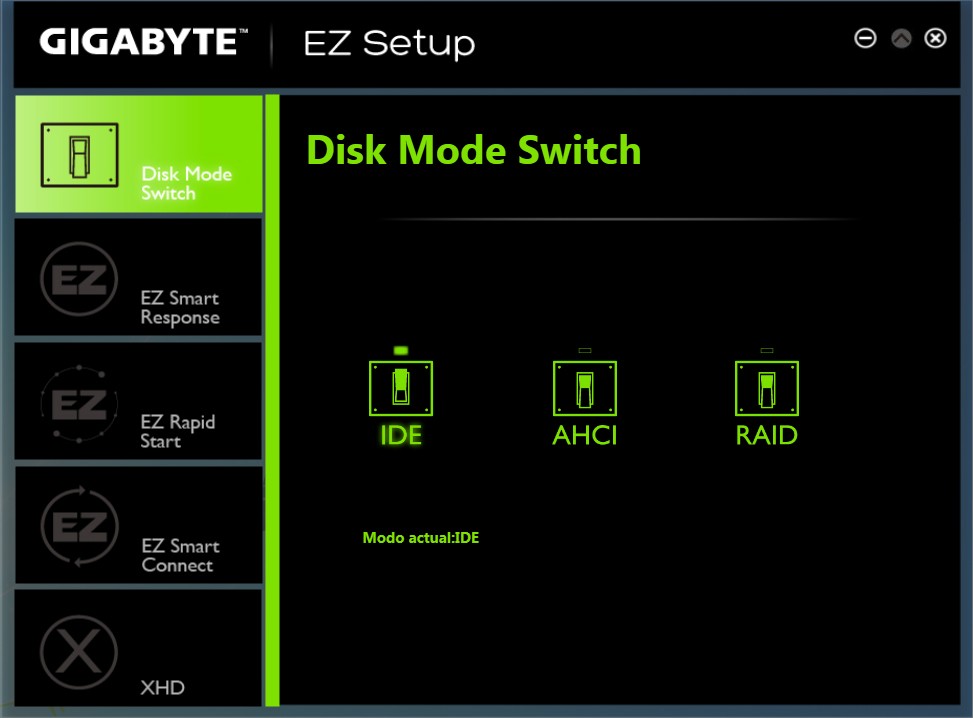

- EZ Setup
- LiveUpdate

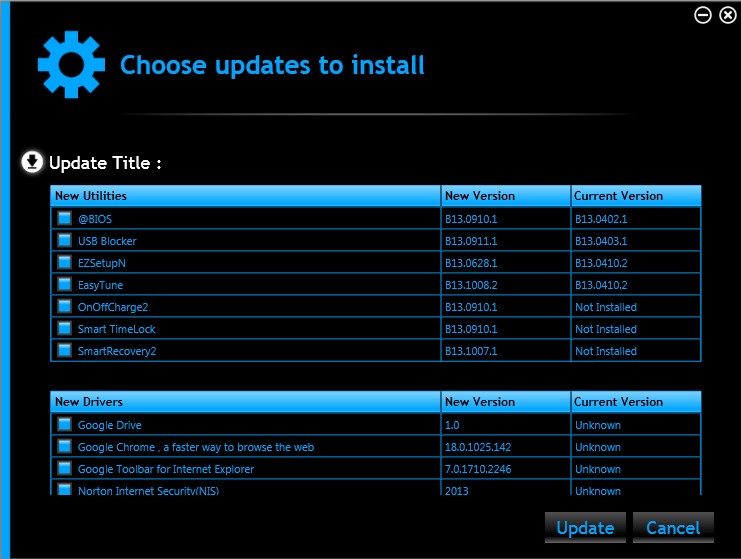

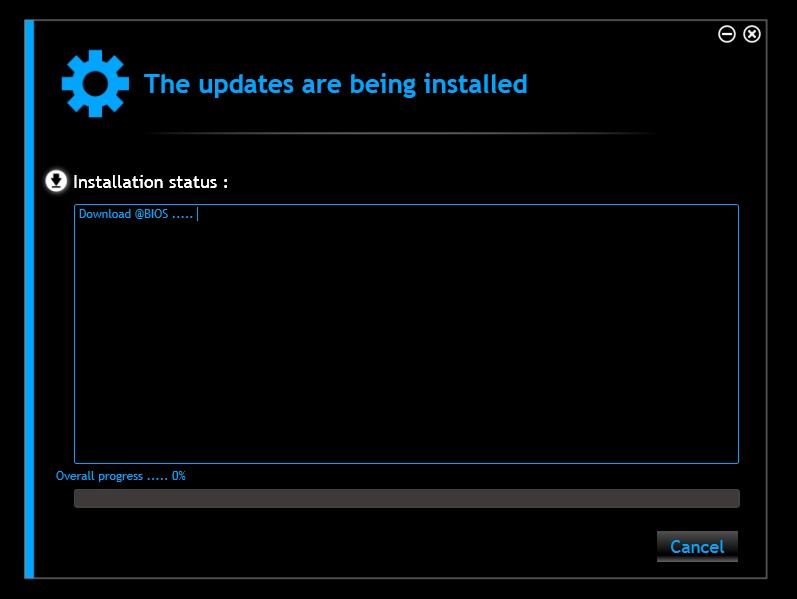

Lo primero y más recomendable es ejecutar el LiveUpdate, de esta manera contaremos con el software más actual en nuestro sistema evitando así configuraciones inestables o fallas en la ejecución del software.

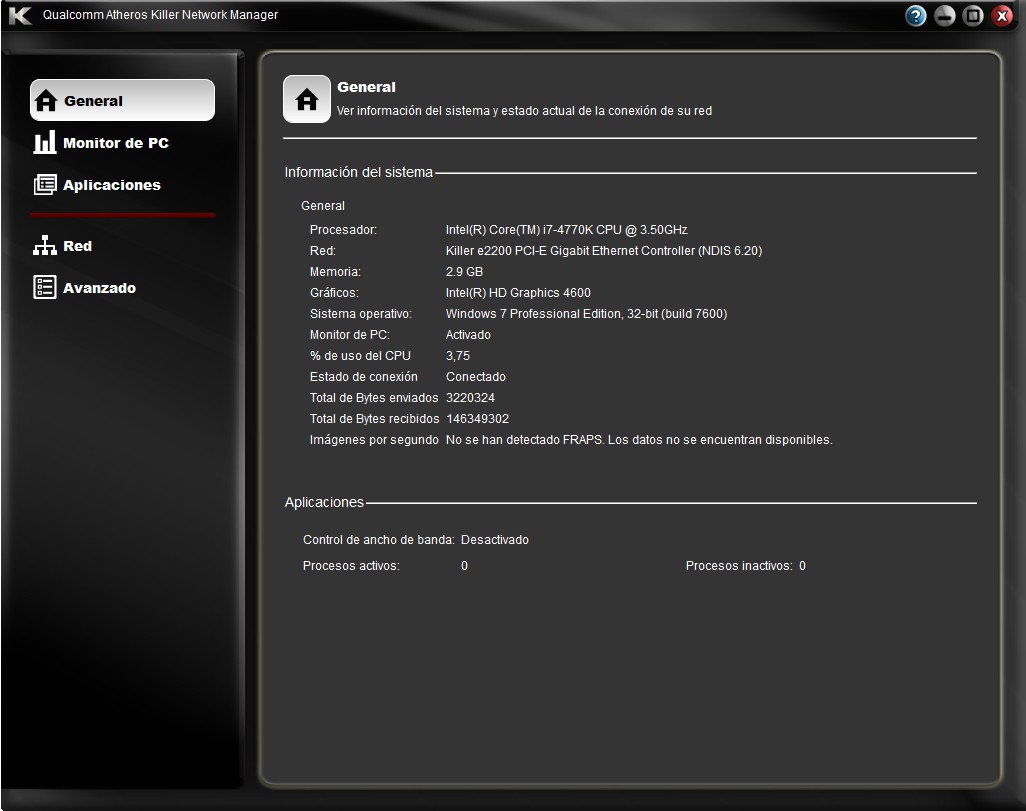

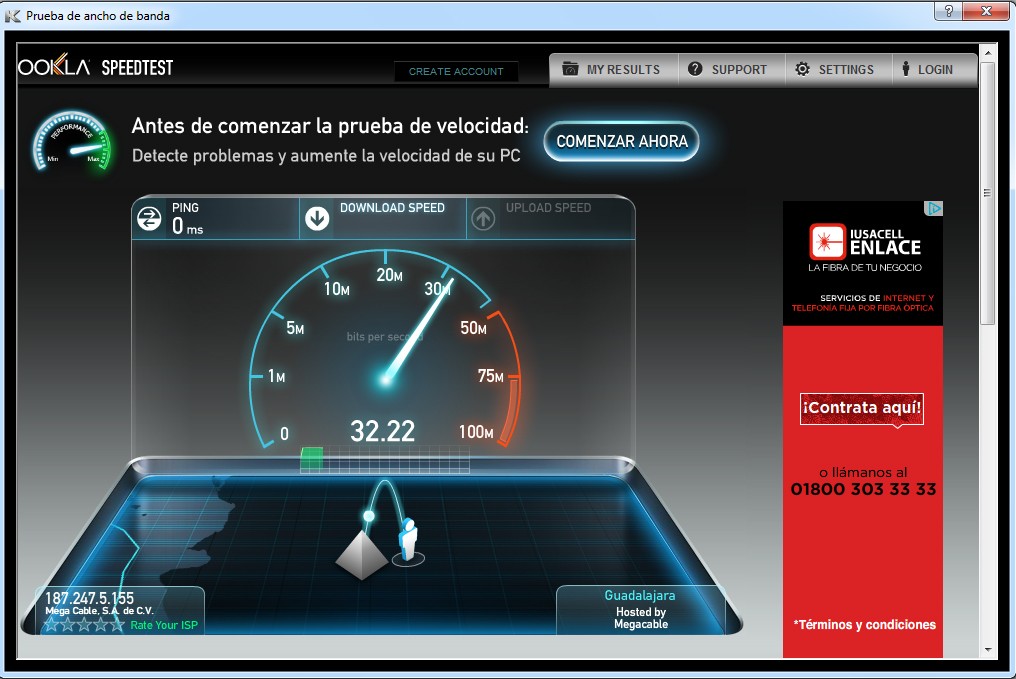

Aprovechando el chip integrado Killer E2200 de Qualcomm Atheros, contamos con el software Killer Network Manager, con el cual podremos configurar las aplicaciones por prioridades dando mayor importancia a aquellas que utilicemos con mayor frecuencia.

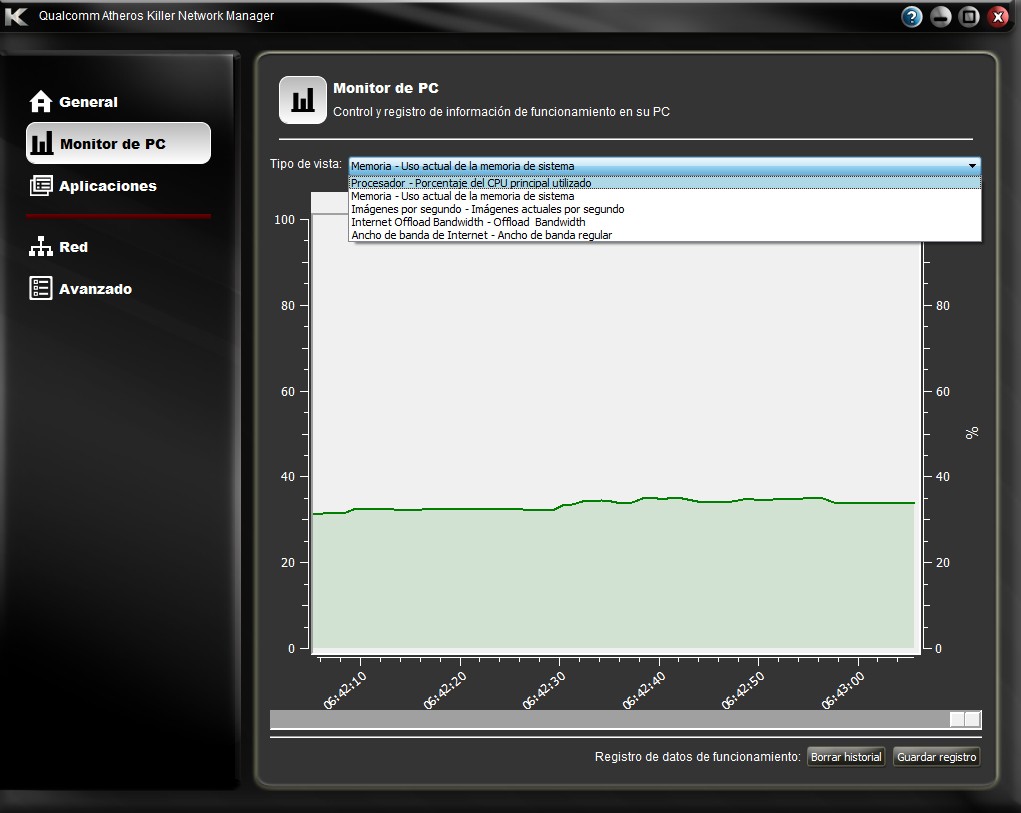

En el software se incluye una herramienta de control para revisar la actividad de cada componente de nuestra computadora.

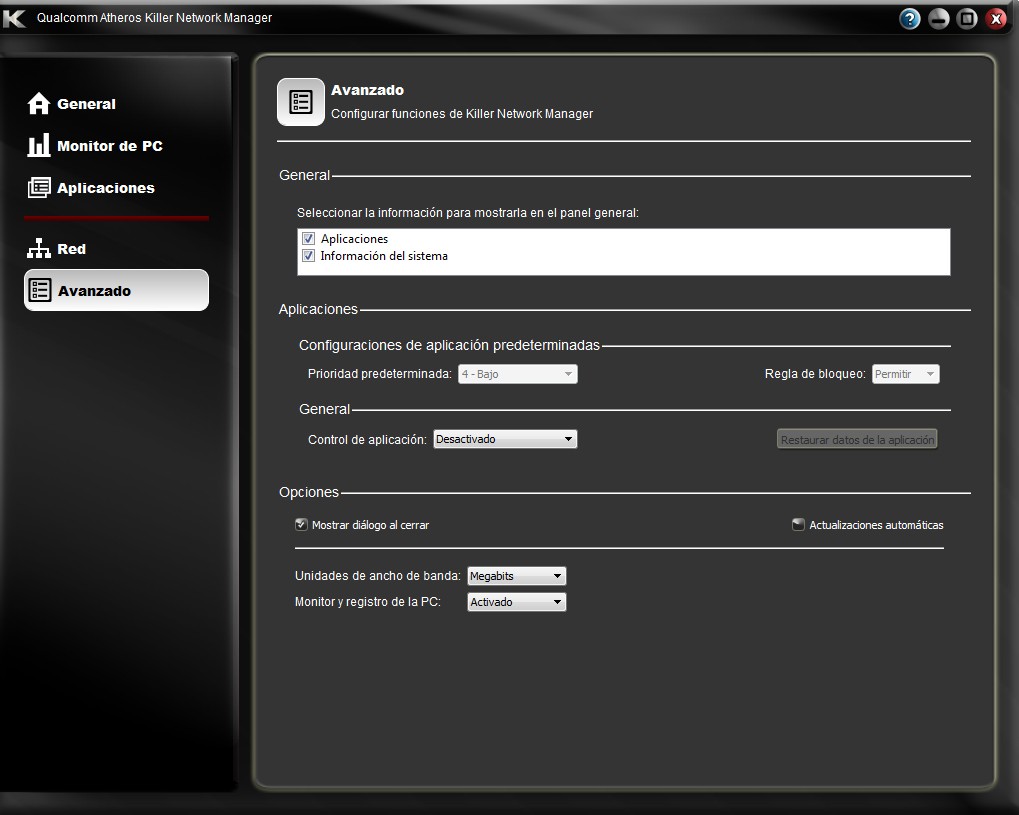

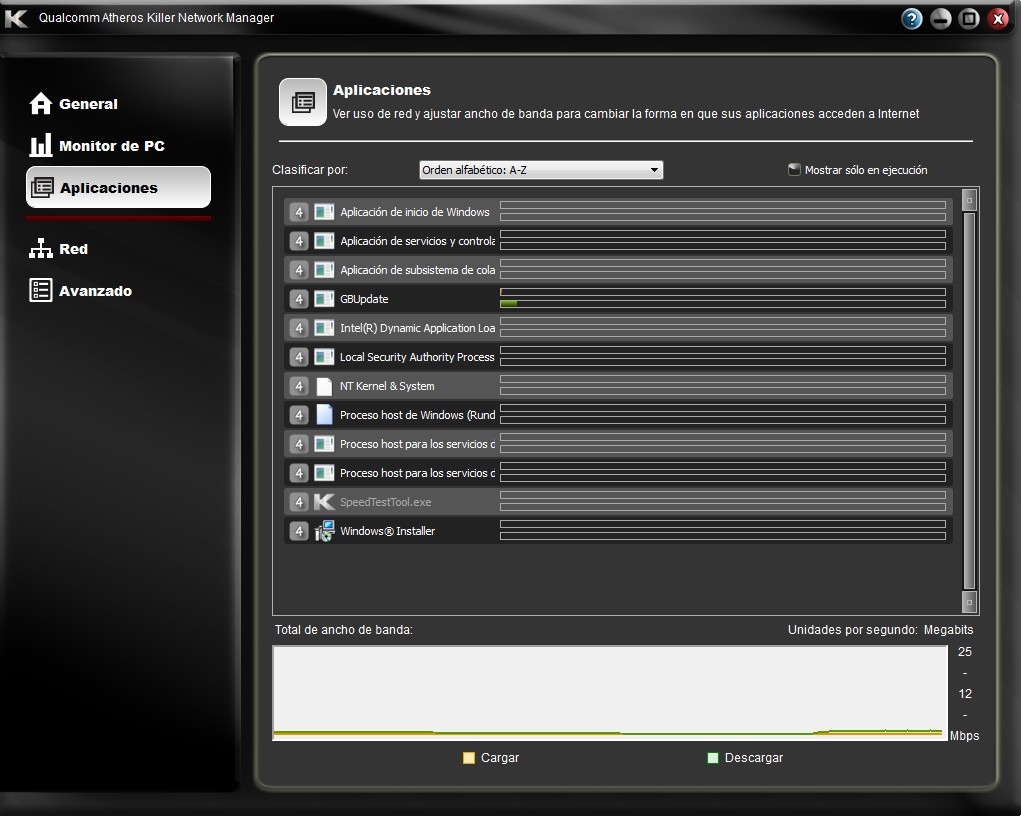

Para poder ver el uso de nuestra red así como ajustar el ancho de banda entre nuestras aplicaciones tendremos que ejecutar un test de velocidad, de ésta manera el software tendrá información exacta sobre como manipular las aplicaciones y hacer uso del network teaming y así podremos sacar mas provecho a nuestra red, conociendo además que el chip Killer E2200 nos ofrece un mayor rendimiento en juegos online y transferencia de multimedia.
Podremos configurar las prioridades de nuestras aplicaciones de manera predeterminada así como ajustar las opciones del registro.
Entrando a la parte de sonido nos encontramos con la herramienta de «Creative ALchemy» que en conjunto con DirectSound3D nos configurará los juegos que sean compatibles para aprovechar los efectos EAX y audio 3D, de ésta manera podremos tener ventaja sobre nuestros rivales al apreciar a mayor detalle los sonidos.

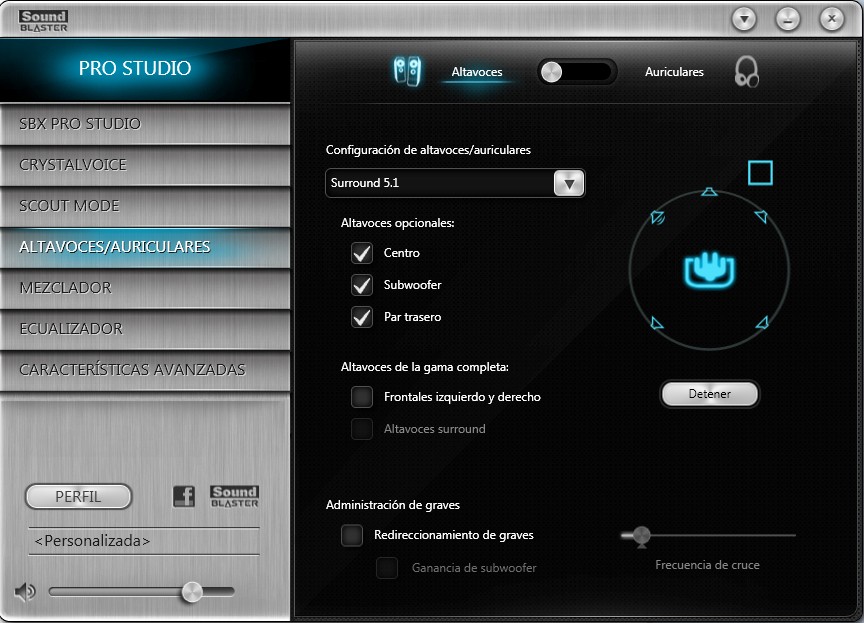

También dispondremos de la suite de SoundBlaster, donde podremos configurar todos los parámetros de nuestra computadora, ésto gracias al procesador de audio Sound Core3D donde destacan las características de:
- BX Pro Studio
- Scout Mode
- EAX ADVANCED HD 5.0

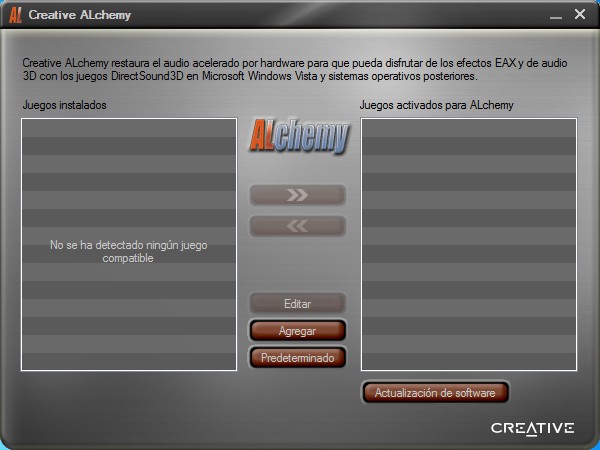

- Creative ALchemy
- VoiceF
- SBX Surround

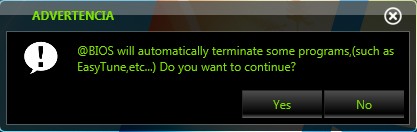

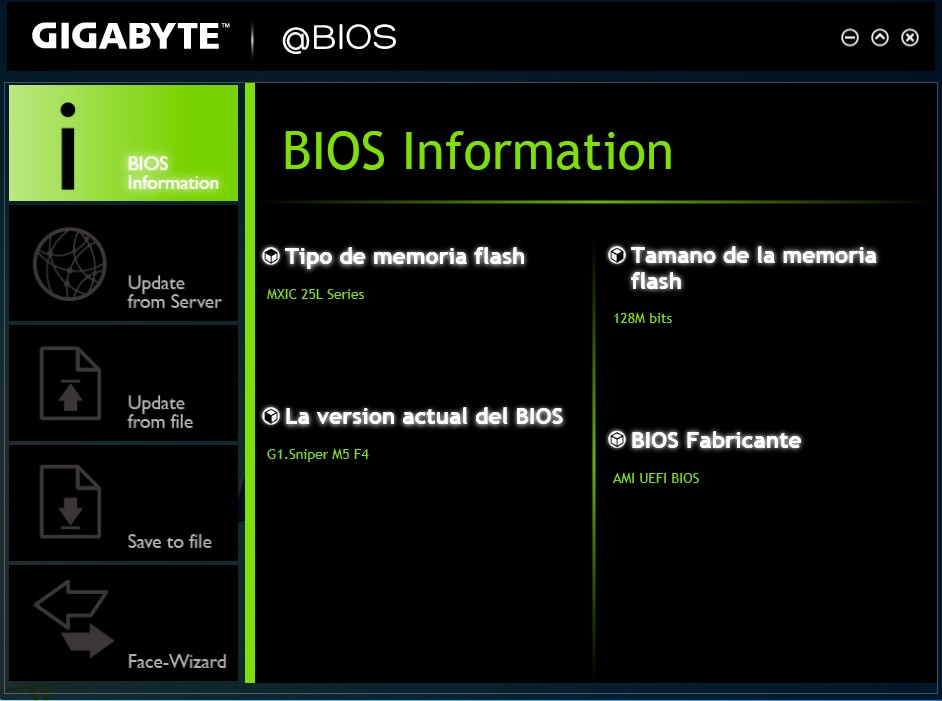

Dentro del APP Center contamos con la herramienta @BIOS con la cual podremos actualizar el BIOS de manera sencilla, ésta labor se realiza mediante un archivo en nuestra computadora o directamente de Internet, además podremos hacer respaldo de nuestro BIOS actual antes de actualizar.

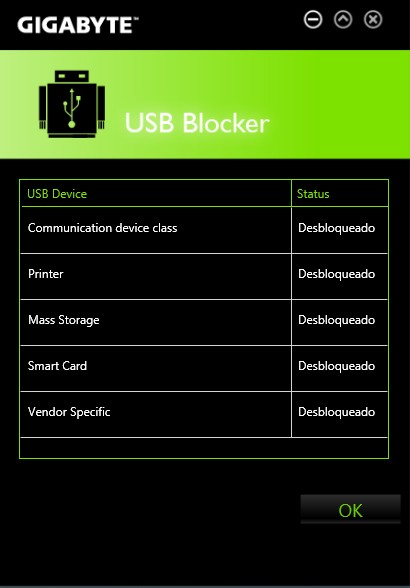

USB Blocker nos permite bloquear puertos USB de nuestra computadora, así podremos limitar el acceso a memorias que no queramos en nuestro sistema, para ello tendremos que seleccionar uno de los puertos disponibles asignar una contraseña y listo.

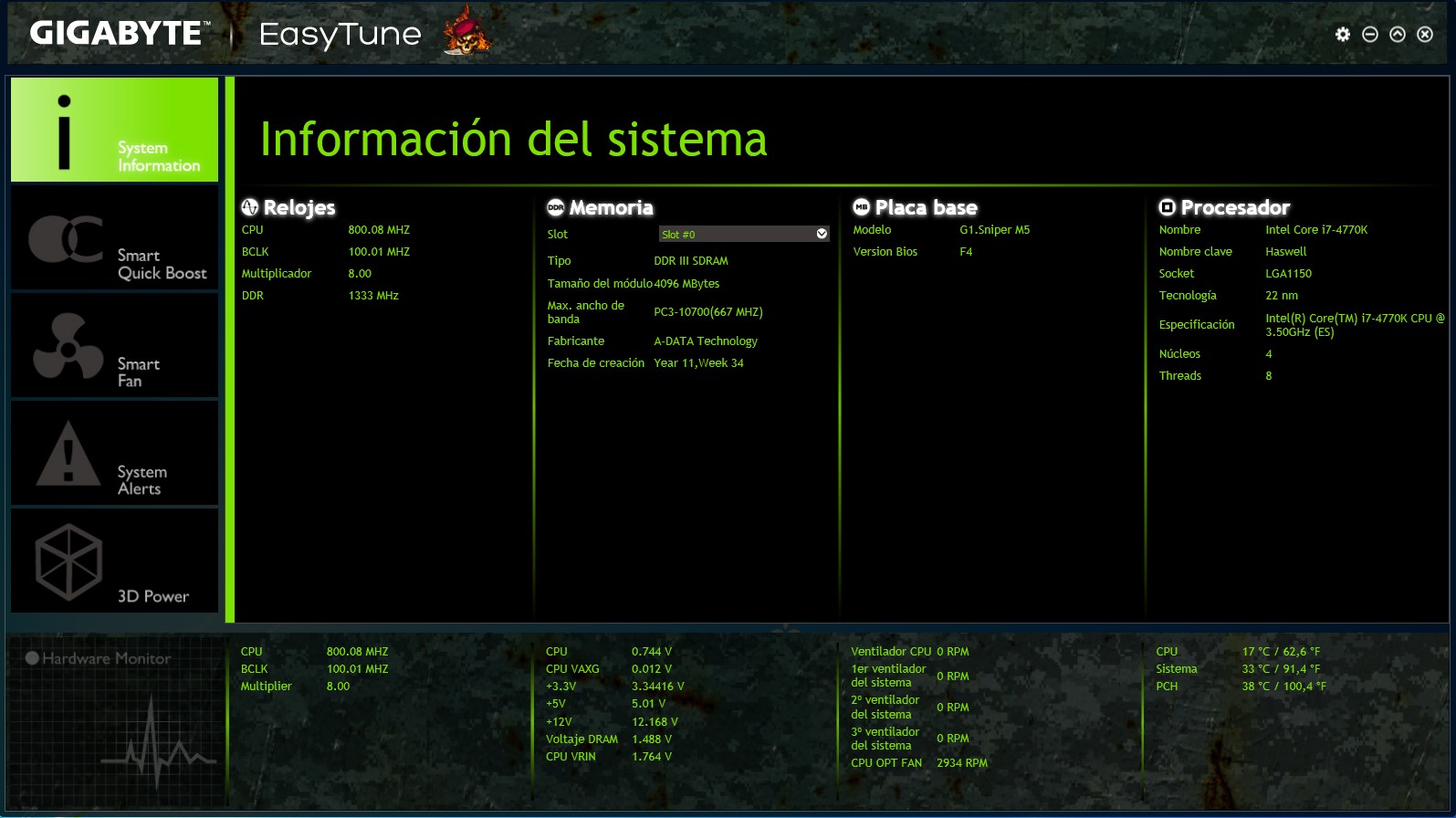

Hemos llegado a una de las herramientas más interesantes y que seguro les agradara a muchos de ustedes, es decir, EasyTune que nos ayudará a aumentar el rendimiento de nuestro sistema con solo unos clicks.

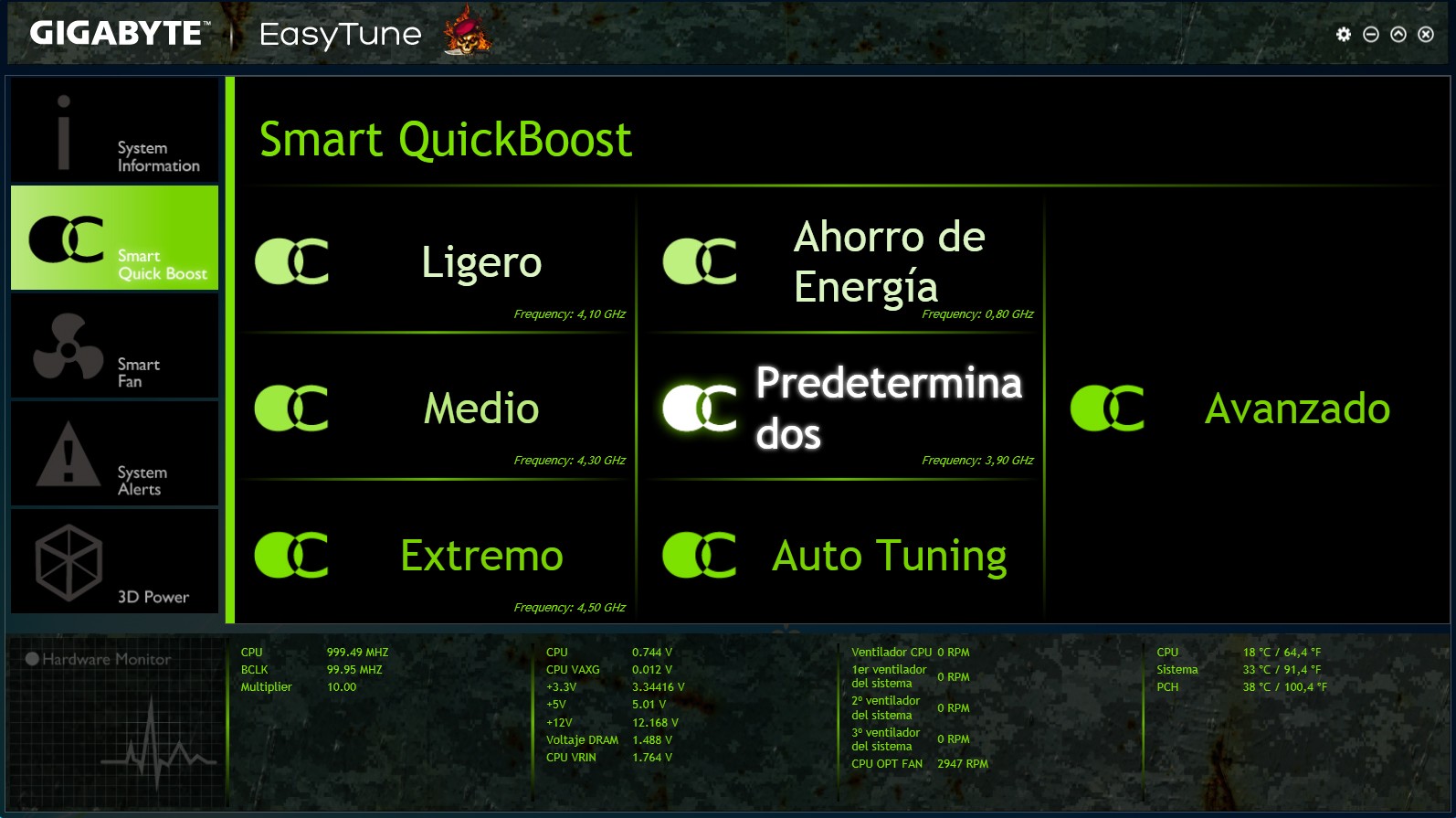

Entre las opciones que nos encontramos tenemos Smart QuickBoost, que nos ayudará a hacer Overclock en nuestro sistema de manera automática o manual, tendremos la opción:
Ligero – Overclock muy básico apenas sobrepasando el Turbo de Intel.
Medio – En éste parámetro aumentamos la frecuencia un poco más arriba que ligero, es el punto intermedio entre rendimiento y consumo energético.
Extremo – Esta es la frecuencia más alta que nos ofrece el sistema de manera preestablecida.
Ahorro de energía – En este caso tendremos la frecuencia más baja que puede alcanzar el sistema, ésta nos proporciona el máximo ahorro de energía pero sacrificando con ello el rendimiento.
Auto Tuning – Ésta opción es la más interesante ya que el sistema corre algunas pruebas automáticamente para establecer las frecuencias más altas que podremos obtener, de ésta manera aseguramos el mejor rendimiento en nuestro sistema.
Avanzado – Pero en el caso de ser overclockers con experiencia contaremos con la opción manual para configurar nosotros mismos los parámetros de nuestro sistema.

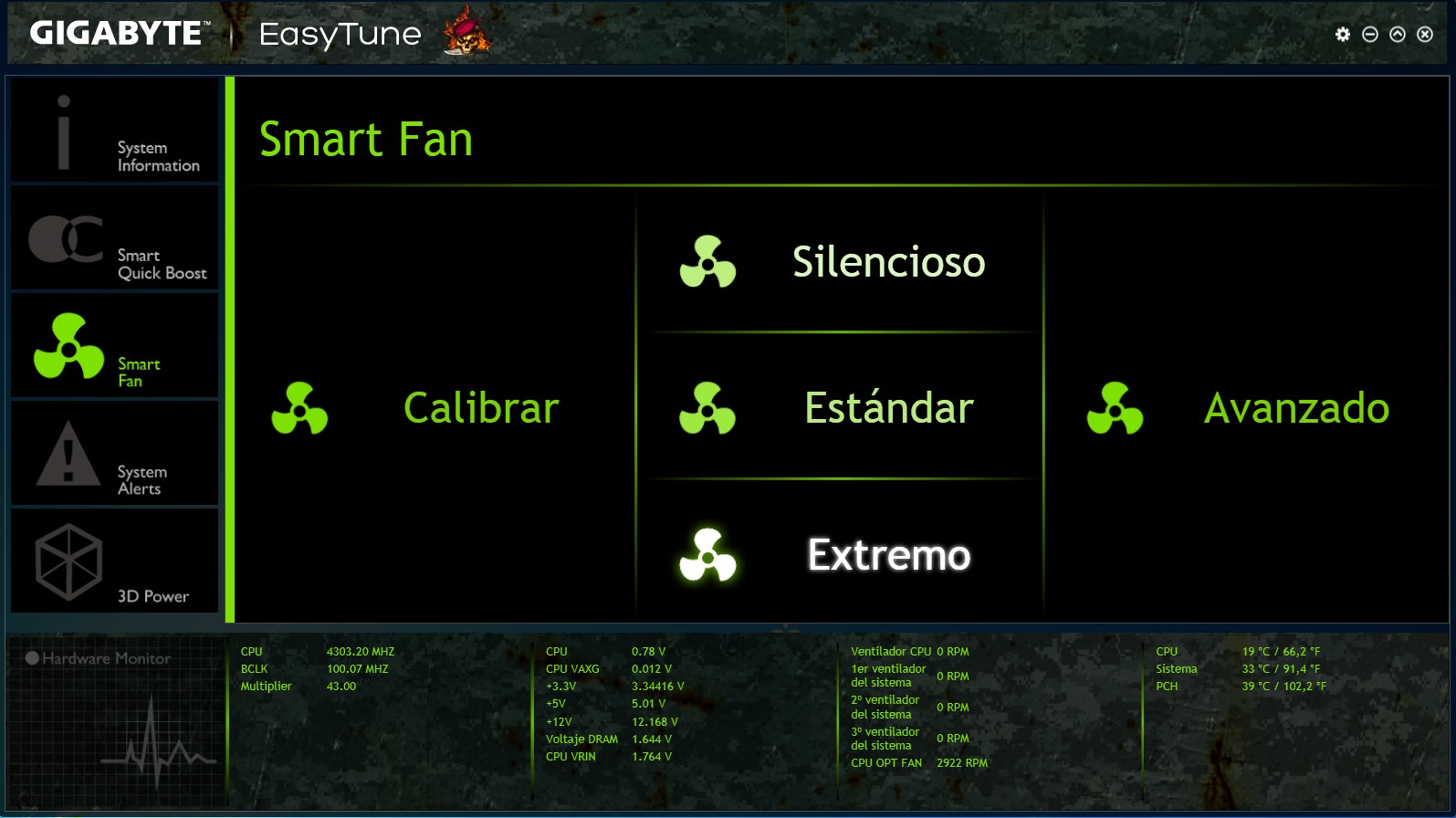

Al realizar overclock y aumentar las frecuencias y voltajes del sistema provocamos un mayor calentamiento, es por ello que contamos con la herramienta de Smart Fan, aquí podremos ajustar la velocidad de los ventiladores para enfriar mejor el sistema, para ello contamos con los perfiles establecidos:
- Silencioso
- Estándar
- Extremo
De igual forma podremos configurar manualmente los parámetros de los ventiladores del sistema mediante la pestaña «Avanzado».

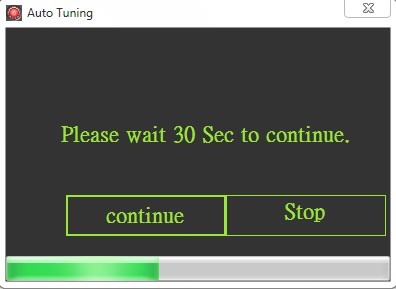

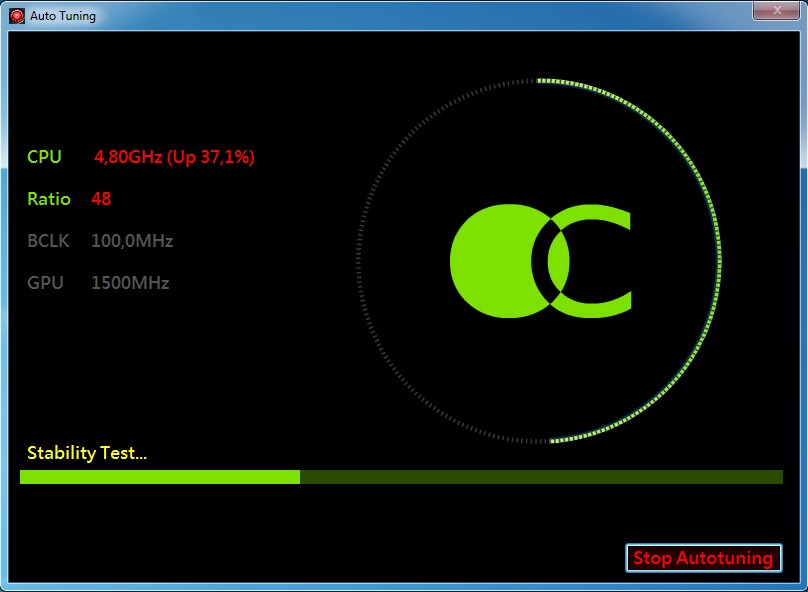

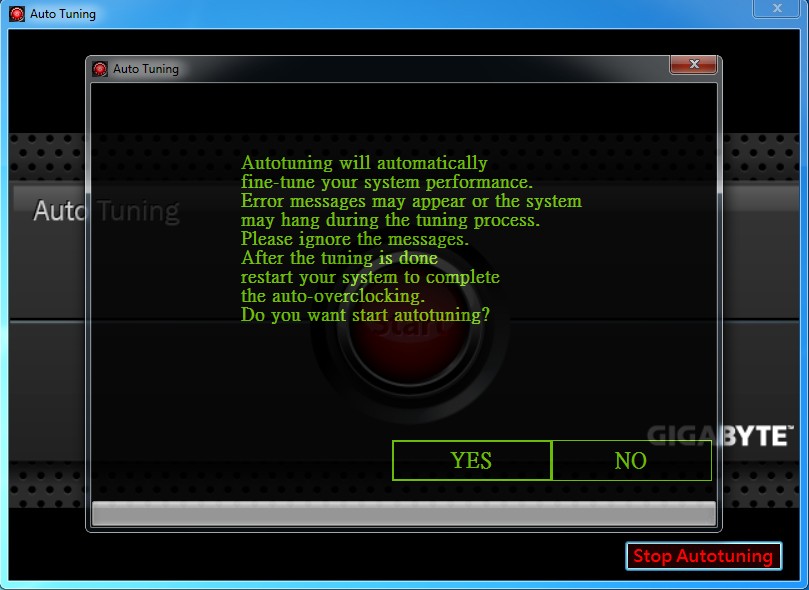

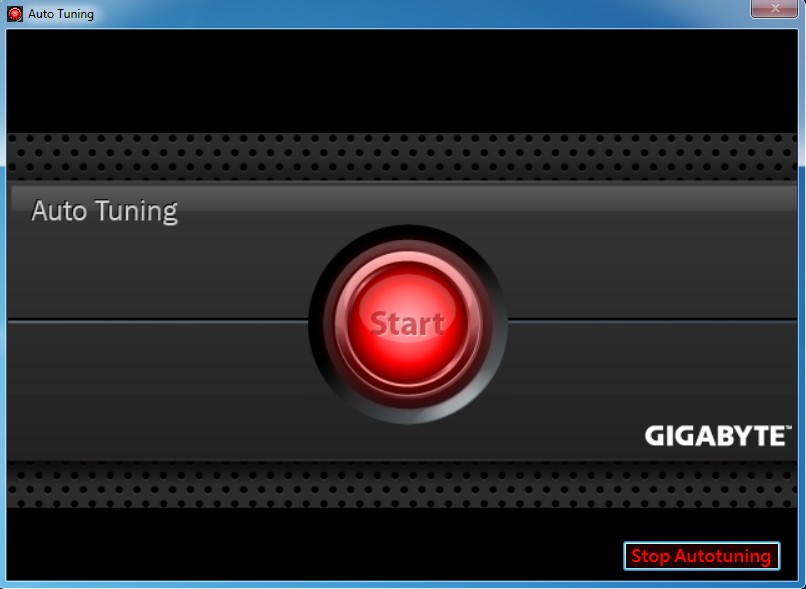

Es tiempo de probar la herramienta de Auto Tuning para ver hasta donde es capaz de aumentar el sistema sin tener nosotros que mover ningún parámetro, para hacer esto basta con ir a la herramienta donde se nos indicará con un mensaje que el sistema podría arrojar mensajes de error.
El sistema irá aumentado poco a poco la frecuencia del procesador realizado pruebas de estabilidad entre cada cambio realizado al CPU, asegurando con ello que la última configuración es la más alta estable que podremos tener de manera automática en nuestro sistema, en nuestro caso la más alta registrada fue de 4.7Ghz.
Finalmente tendremos una utilidad para ajustar nuestros dispositivos de almacenamiento, podremos seleccionar el modo y hacer uso de las tecnologías de Intel compatibles en la tarjeta madre.
Gigabyte OP-AMP
Una de las cualidades destacadas de la serie G1-Killer es el socket OP-Amp integrado, que nos permite intercambiar el amplificador operacional (Op Amp) mejorando con ello el audio de nuestro sistema.
En el caso de la G1.Sniper M5 se incluye un kit con un OP Amp y el IC Extractor, sin embargo, Gigabyte pone a nuestra disposición un kit de actualización Premium con 3 diferentes OP-AMPs para intercambiarlo dependiendo de que cualidad del audio queramos mejorar en el sistema.

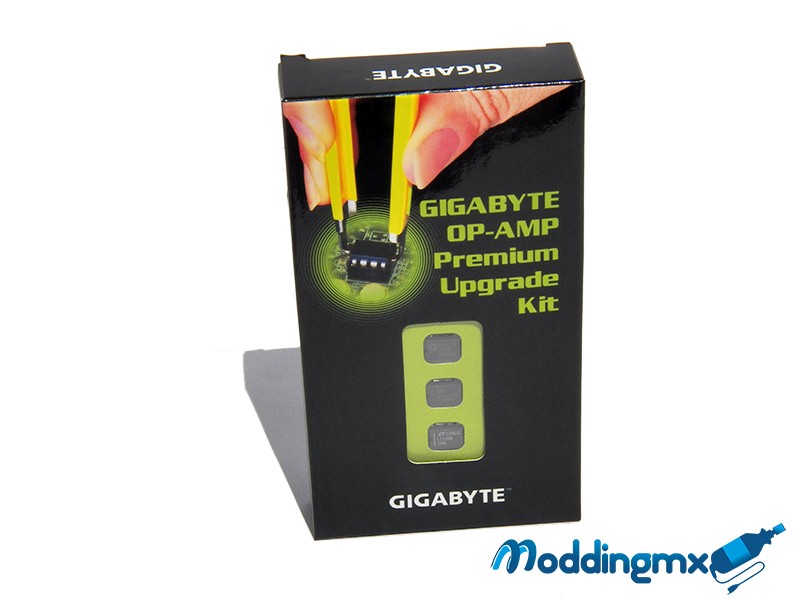

El kit se encuentra disponible con los principales distribuidores de Gigabyte a un precio aproximado de $50.00 USD.

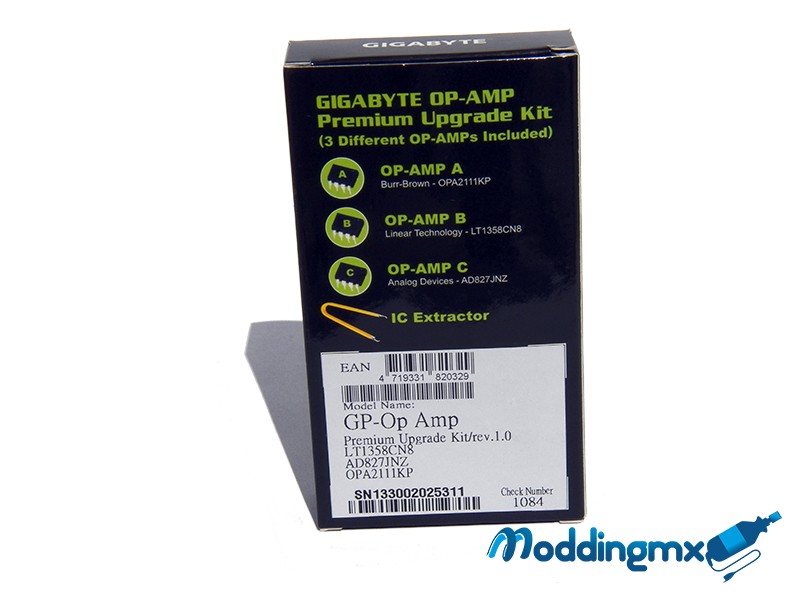

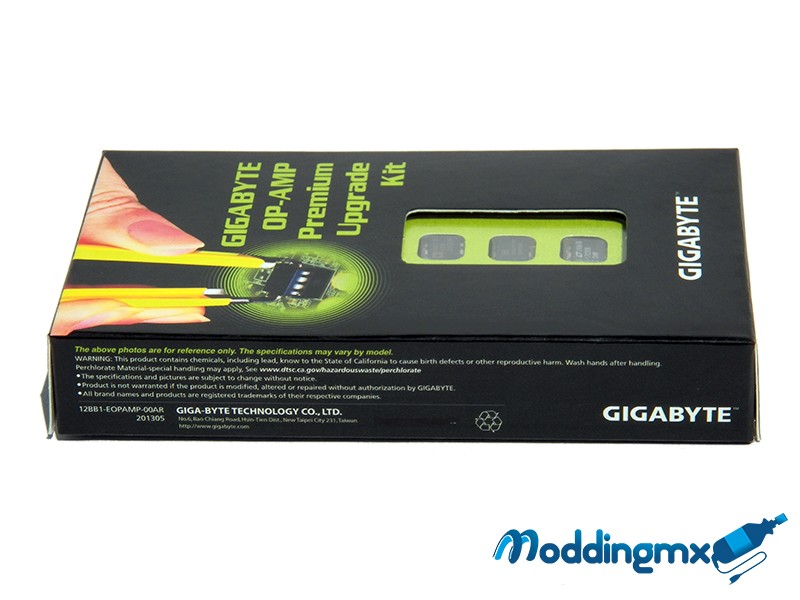

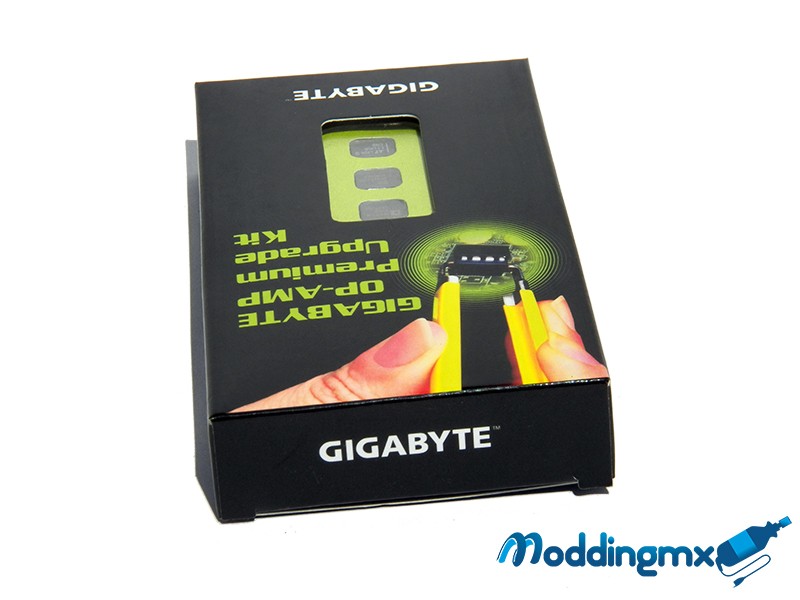

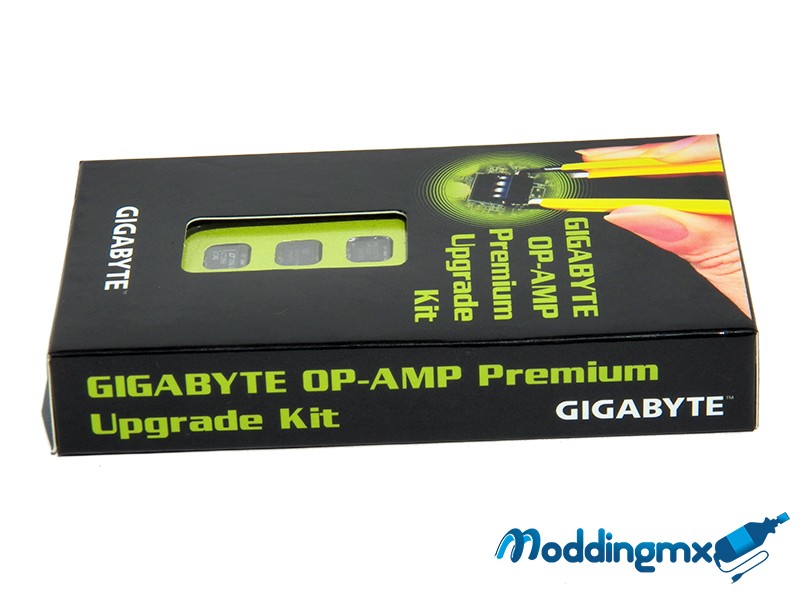

Como se observa en el empaque no disponemos de mucha información esto es debido a que esta diseñado para ser lo más sencillo posible, por lo cual no requerimos de mayor información más que las mejoras que ofrece cada chip.

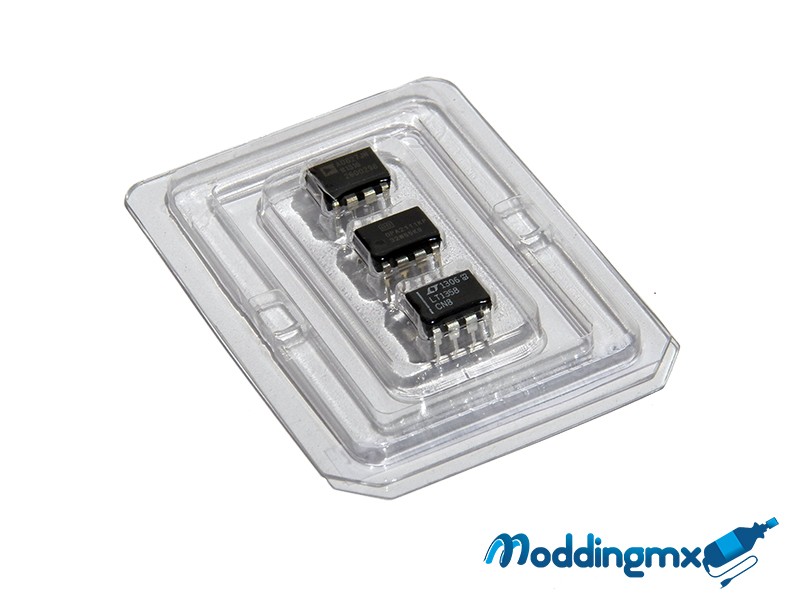

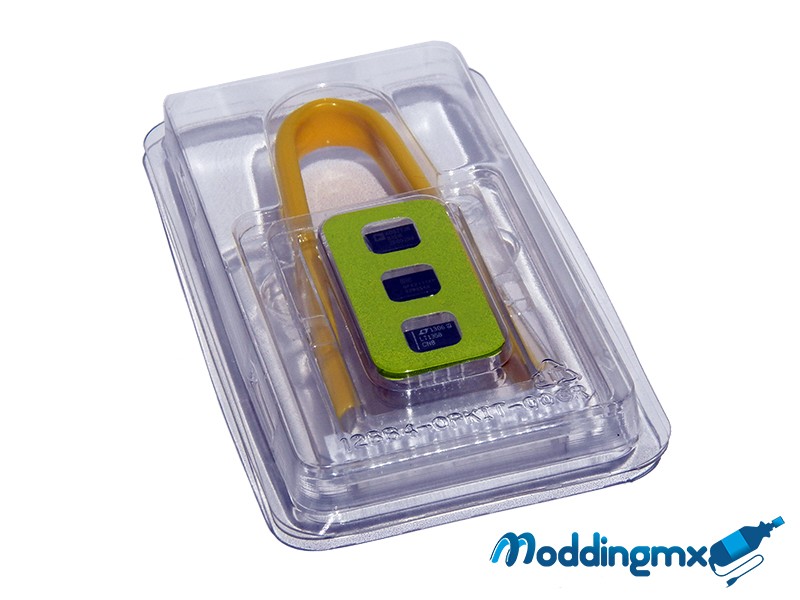

En el interior del empaque encontramos el IC Extractor y los 3 chips OP-AMPs.
En el empaque contamos con los chips:
- OPA2111KP
- LT1358CN8
- AD827JNZ

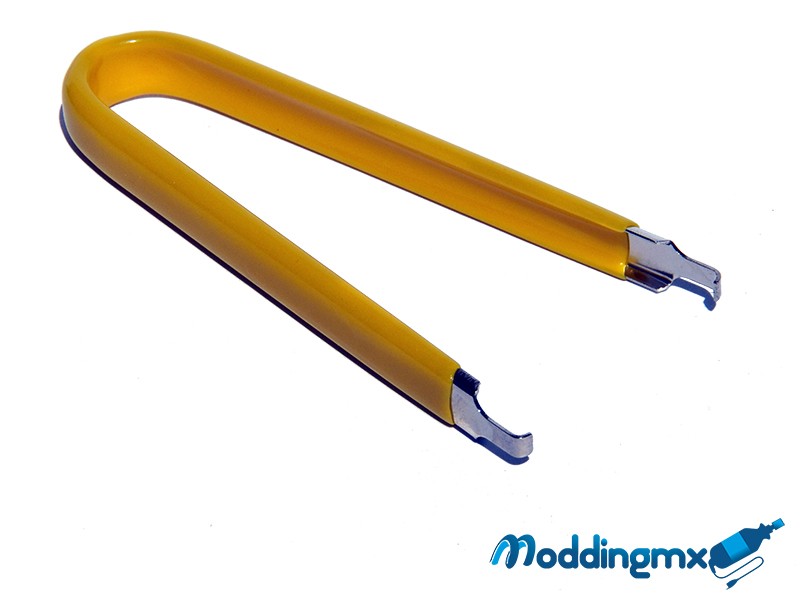

También al adquirir el kit contaremos con otro IC Extractor aparte del que se incluye en la tarjeta madre.

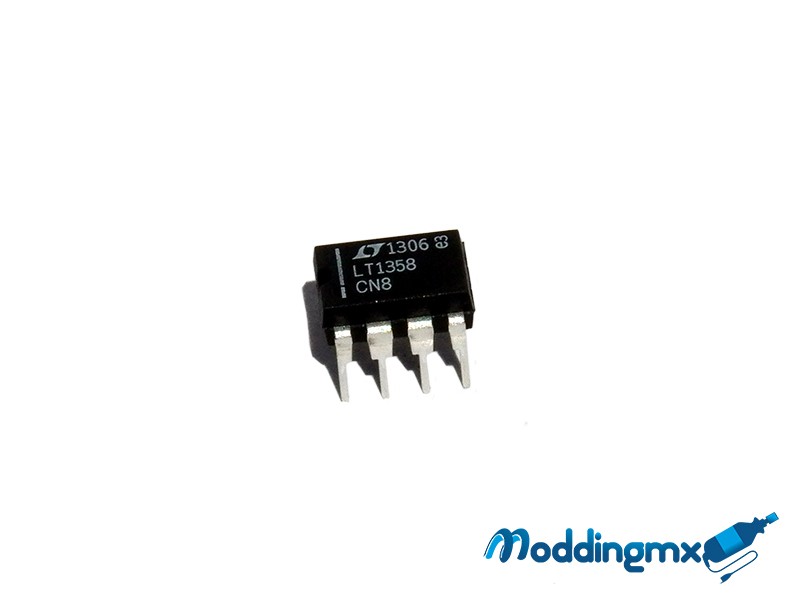

LT1358CN8, nos ayuda a mejorar las frecuencias altas y medias, especifico para óperas y voces.

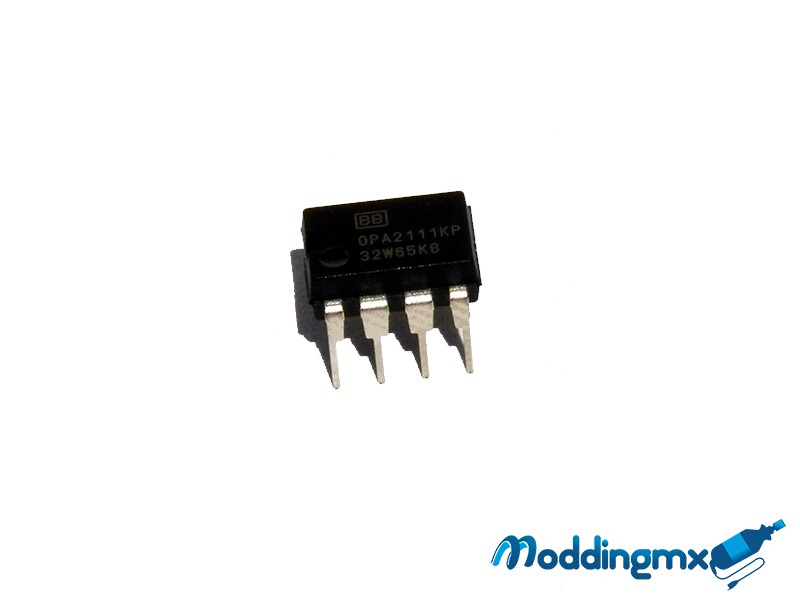

OPA2111KP, mejora los sonidos suaves, éste chip es ideal para música ligera, new age e instrumental.

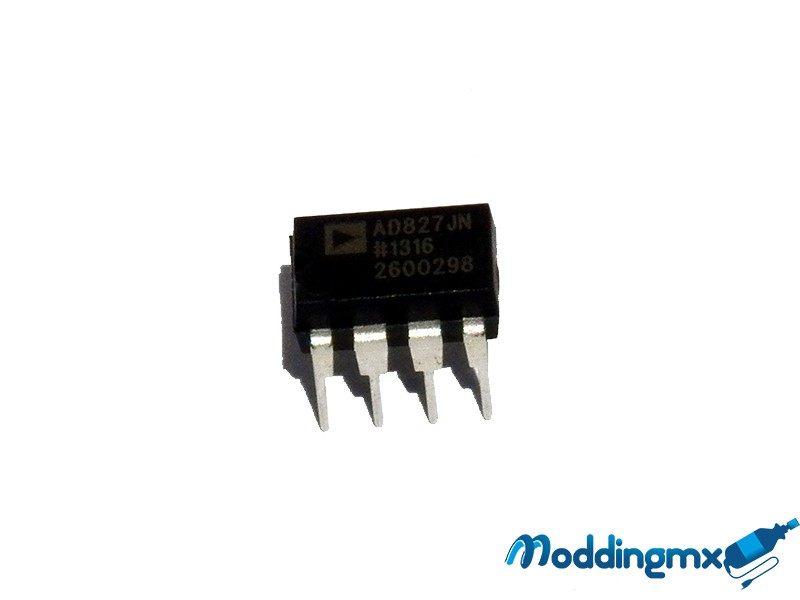

AD827JNZ, indicado para aquel audio con altos y bajos constantes recomendado para las sinfonías.
Para reemplazar los chips tendremos que ubicar el socket OP-Amp integrado que se encuentra en la parte superior de la tarjeta madre.

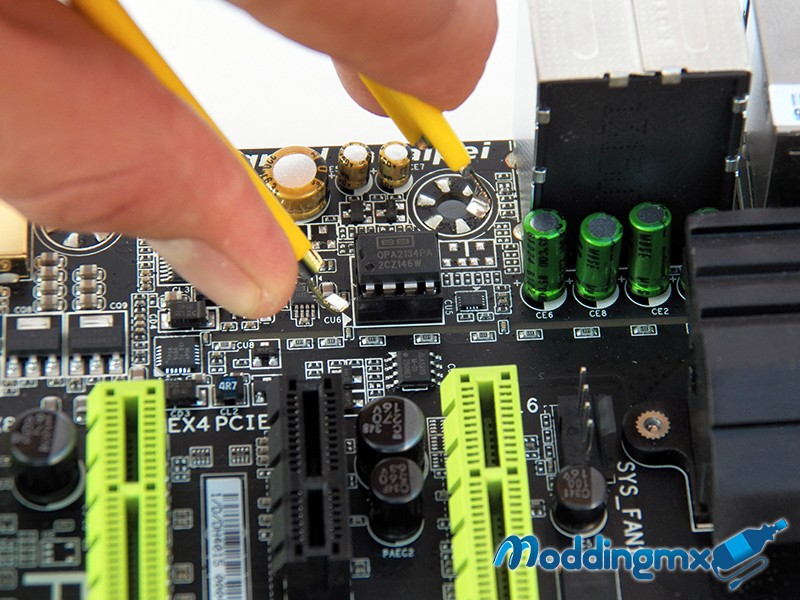

Utilizando el IC Extractor retiraremos el chip a reemplazar, tomándolos de los extremos y haciendo movimientos de un lado hacia el otro.

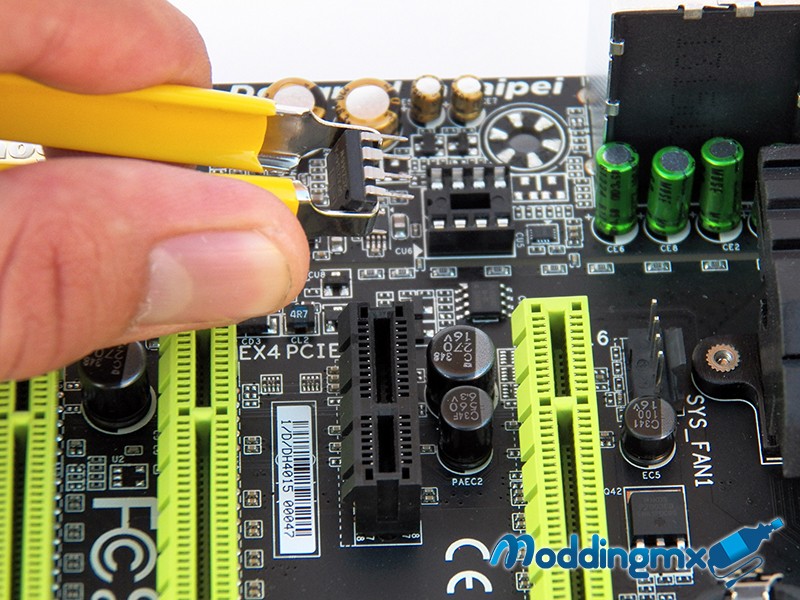

Finalmente retiramos el chip y colocamos su remplazo haciendo un poco de presión en el socket.

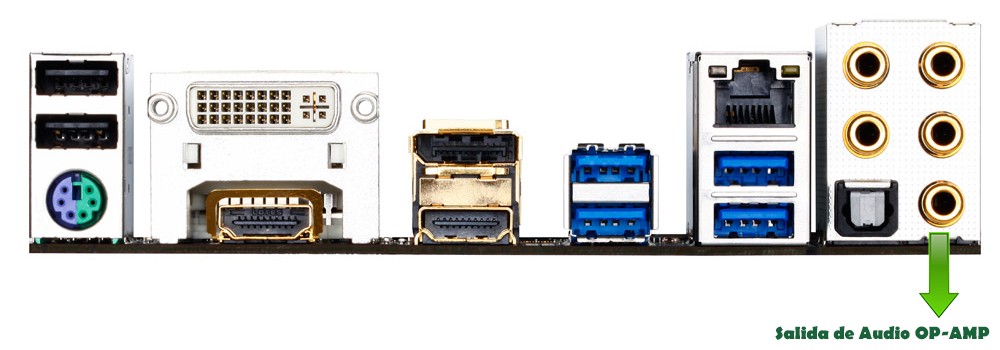

Para apreciar el cambio tendremos que conectar nuestro periférico de audio en la salida del OP-AMP.
Pruebas de Rendimiento
Para la realización de las pruebas de rendimiento, se utilizó un sistema operativo recién instalado (Windows 7 – 64Bits), se instalaron todos los drivers en el DVD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

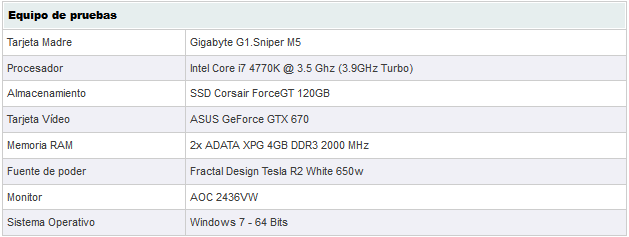

Equipo de pruebas
Resultados – Pruebas Sintéticas
Los resultados aquí mostrados solo son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como demostración del rendimiento que se puede esperar de esta tarjeta madre.
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_bh_benchmark.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_bh_benchmark.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_geekbench_benchmark.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_geekbench_benchmark.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_cinebench_benchmark.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_cinebench_benchmark.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_superPI_benchmark.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_superPI_benchmark.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_winrar_benchmark.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_winrar_benchmark.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
Pruebas Reales
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_street_iv.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_street_iv.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_lostplanet.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_lostplanet.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_finalfantasyxiv.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_finalfantasyxiv.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
Overclock
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_bh_benchmark_overclock.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_bh_benchmark_overclock.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_geekbench_benchmark_overclock.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_geekbench_benchmark_overclock.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_cinebench_benchmark_overclock.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_cinebench_benchmark_overclock.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_superPI_benchmark_overclock.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_superPI_benchmark_overclock.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_winrar_benchmark_overclock.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/10/gigabyte_g1_sniper_m5_winrar_benchmark_overclock.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
Modding
Hablar de modding en esta tarjeta madre es hacer alusión a su diseño, colores llamativos y característicos para combinarlos con un Modding gamer.
Diseño G1-Killer en su disipador le otorga un plus para aquellos modders que les gusta lucir el hardware dentro de su computadora.
Ésta tarjeta es recomendada para modding, además con su formato mATX podremos incorporarla en proyectos con poco espacio.
Conclusiones
Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.
Analizar la G1.Sniper M5 nos deja una buena sensación, ya que encontramos en ésta tarjeta madre las características que todo gamer busca, buen sonido integrado gracias al Creative Sound Core3D así como un controlador de red de alto rendimiento para no perder ventaja en los juegos online.
Dotada además de la tecnología de Ultra Durable 5 plus, UEFI DualBIOS y AMP-UP Audio. Con la G1.Sniper M5 Gigabyte quiere ofrecer a los gamers una buena alternativa y en un factor de forma mATX para los modders también interesados en una tarjeta madre con características destacables.
Haciendo mención de esto podremos decir que la G1.Sniper M5 puede ser una de las opciones más competitivas del mercado para los gamers y gracias a las tecnologías que incorpora así como el rendimiento mostrado en la revisión, la tarjeta madre G1.Sniper M5 se hace acreedora a nuestro premio más alto en ModdingMX:
