¡Hola amigos de ModdingMX! En esta ocasión vamos hablar sobre el chipset H97 de la serie 9 de Intel el cual, a diferencia del chipset Z97, no está enfocado a entusiastas u overclockers si no a un sector más general como empresas, gamers ocasionales o cualquier persona que busca un equipo de última generación pero sin invertir gran cantidad de dinero.
Para ello analizaremos la tarjeta madre Gigabyte H97M-D3H un producto perteneciente a la linea Ultra Durable pensada en la calidad de los componentes y en la durabilidad de los mismos, motivo por el cual Gigabyte no duda en ofrecer una garantía de 3-5 años sobre los productos de esta linea, también encontraremos el compendio de tecnologías mejor conocido como:
- Performance
- Safe
- Durable
- Cool
Empaque y Accesorios
Analizaremos el empaque de nuestra tarjeta madre comenzando con el frontal donde encontramos el modelo (H97M-D3H) y el escudo representativo de la linea Ultra Durable por la parte central, los colores que se han destinado para toda la linea son negro y vivos en amarillo.
En la parte posterior del empaque encontramos información más detallada como las tecnologías antes listadas de Ultra Durable (Performance, Durable, Safe y Cool), también se ha agregado una imagen de la tarjeta madre donde se indican las principales características con que se dispondrán y finalmente, en la parte inferior, el panel trasero con sus conectores junto a una tabla de especificaciones.
En los laterales del empaque y más en especifico el superior, se ha agregado información complementaria con las características y beneficios que ofrece este producto, ésto se encuentra listado en diferentes idiomas entre ellos el español.
Para el resto de los laterales se ha colocado la misma información comenzando con el logotipo de Gigabye y el de la linea Ultra Durable, también por la parte central se encuentra el modelo de la tarjeta madre así como el chipset interno y el tipo de socket con el cual funciona la tarjeta madre.

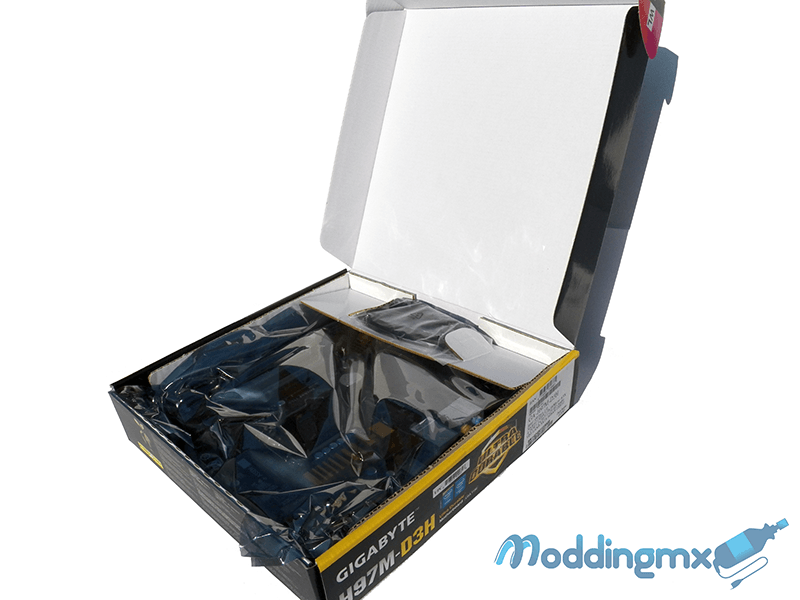

Concluimos la parte estética del empaque donde no hay mucho más que destacar, pasando ahora con el contenido que es lo que a todos nos interesa. A primer instancia se observa la tarjeta madre dentro de su bolsa antiestática y justo debajo de ésta los accesorios para su instalación.

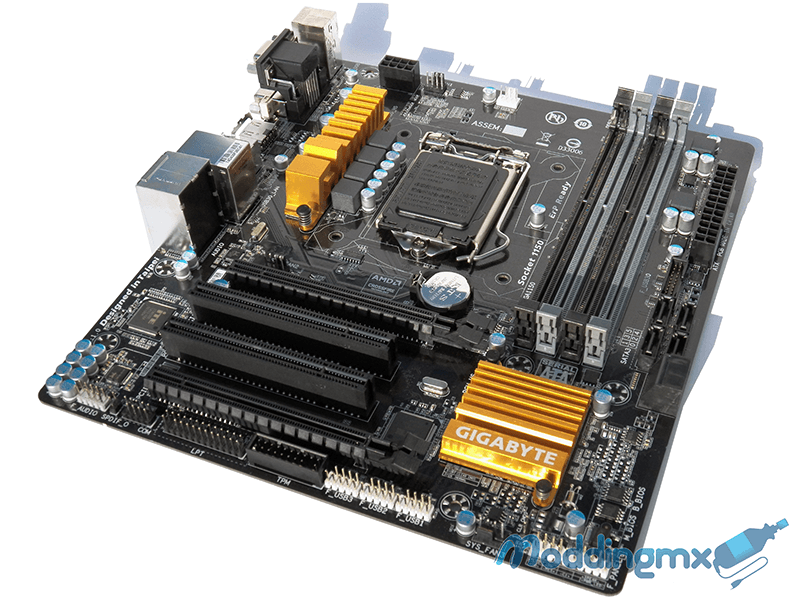

Al igual que en el empaque, el diseño de la H97M-D3H está basado en el color negro y vivos en amarillo para los disipadores, al ser una tarjeta madre con un factor de forma mATX y chipset H97 encontraremos un poco más ajustados los componentes en cuanto a su acomodo, aunque esto nos permite liberar un poco más de espacio ya que a diferencia del chipset Z97 no está orientada al overclock, motivo por lo cual cuenta con menos fases de poder.

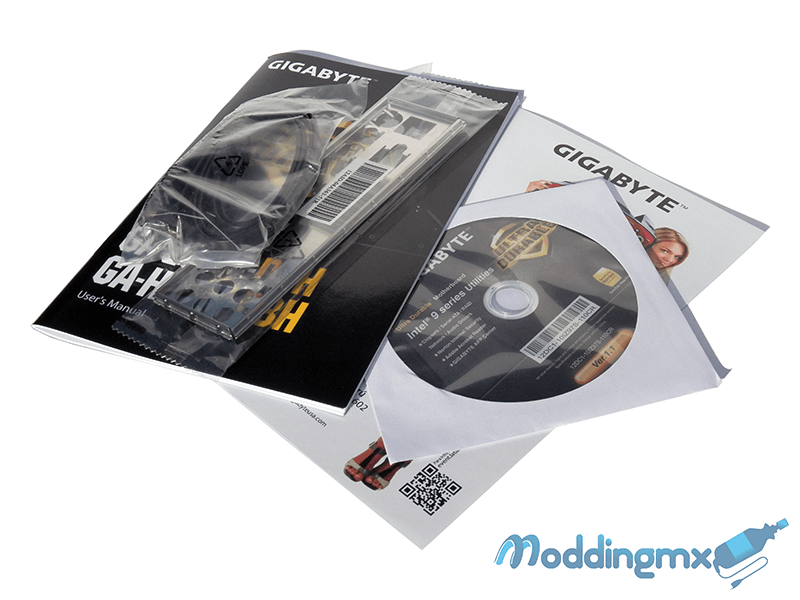

Para completar el interior del empaque de nuestra tarjeta madre listaremos los accesorios que se han incluido:
- 2x Cables SATA
- Manual de Usuario
- DVD con drivers
- I/O Shield
Especificaciones
| CPU | Intel Socket 1150 para la 4th y 5th Generación de procesadores Core i7/i5/i3/Pentium/Celeron |
| Chipset | Intel H97 |
| Memoria | 4x DIMM, Max. 32GB Arquitectura Dual Channel Memory Soporta Intel Extreme Memory Profile (XMP) |
| Gráficos | 1x HDMI 1x D-Sub 1x DVI-D |
| Puertos de expansión | 1x PCI Express 3.0 x16 (PCIEX16) 1x PCI Express 3.0 x16 (PCIEX4) 2x PCI |
| Almacenamiento | 6x SATA 6Gb/s |
| LAN | 1X Realtek GbE LAN chip (10/100/1000 Mbit) |
| Audio | Realtek ALC892 |
| Puertos USB | 6x USB 3.0 8x USB 2.0 |
| Factor de Forma | mATX |
A detalle
Comenzaremos hablando a detalle de la tarjeta madre y sobre las capacidades que nos ofrece para armar un equipo de computo. Como primer punto contaremos con el chipset H97 el cual es una versión recortada de Z97, en el caso de ésta tarjeta madre no contaremos con SATA Express y ni el conector M.2.

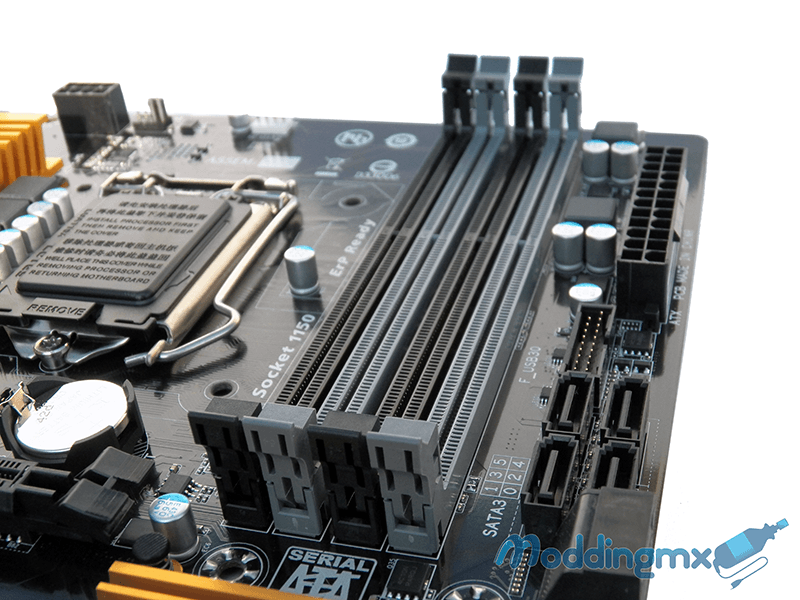

En el caso de la memoria RAM podremos contar en el sistema con hasta un máximo de 32GB repartidos en los 4 slots disponibles en arquitectura Dual Channel, se tiene soporte para Extreme Memory Profile (XMP) y frecuencias de 1600MHz y 1333MHz.

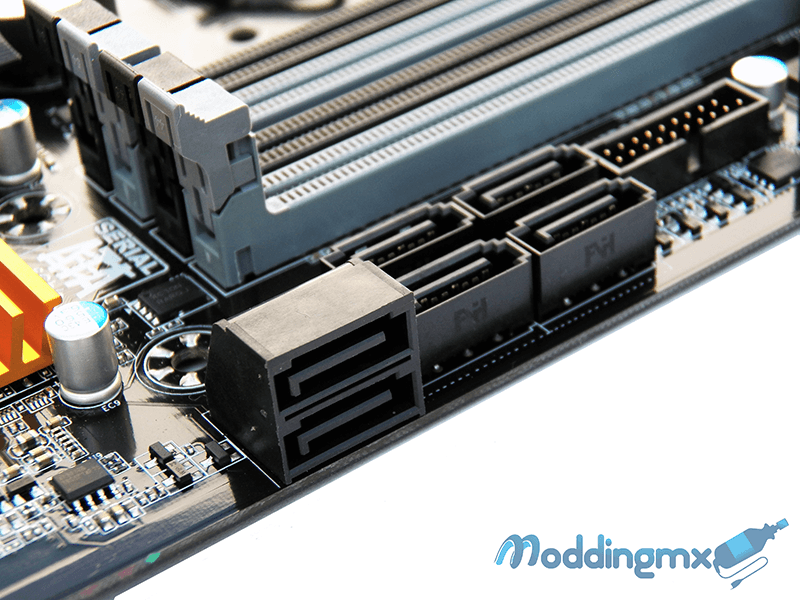

En el caso de los dispositivos de almacenamiento contaremos con 6 puertos SATA 6Gb/s los cuales son controlados por el chipset H97.

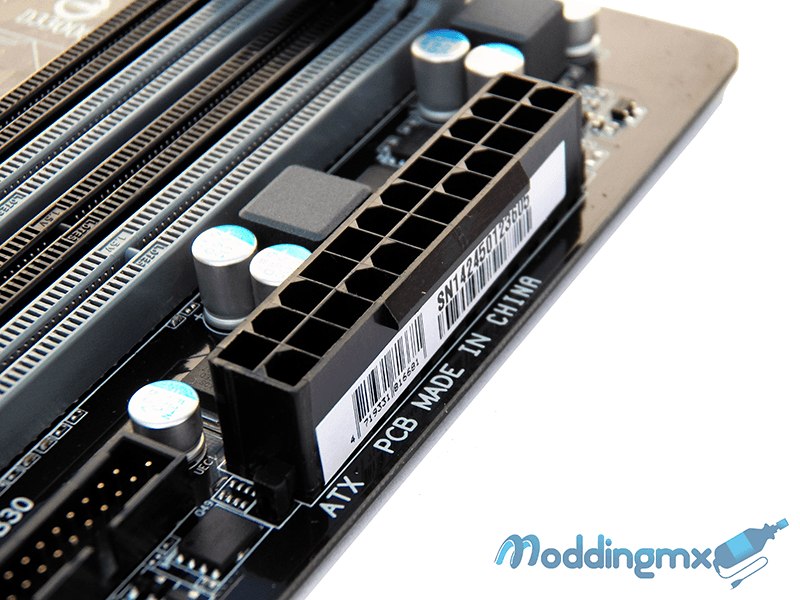

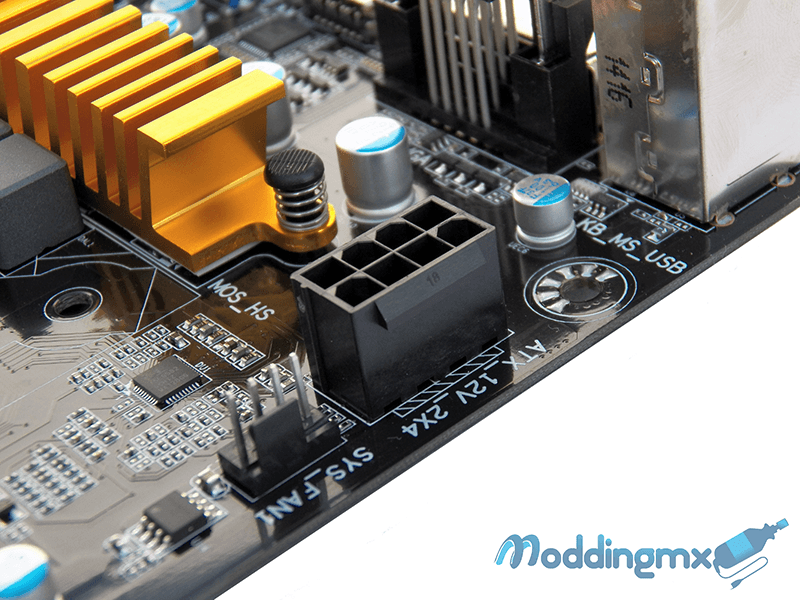

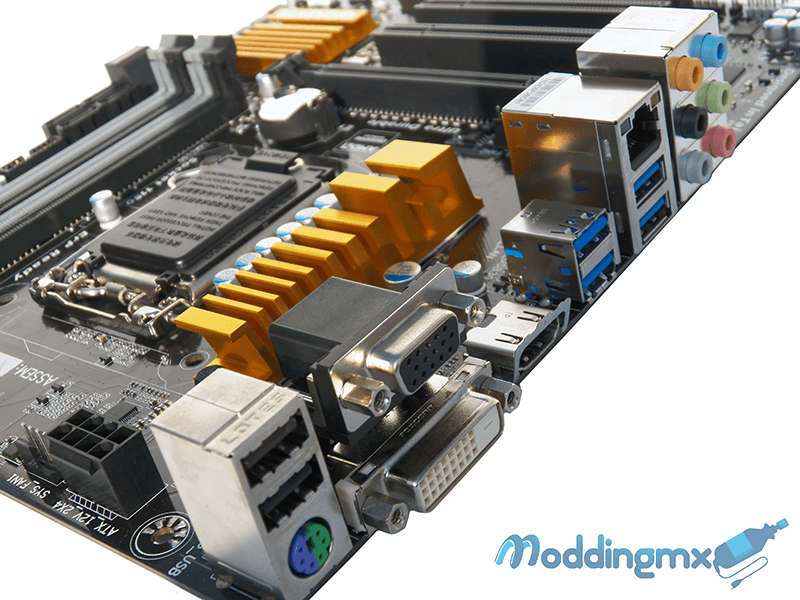

La alimentación energética se realizará por medio de un conector ATX de 24 pines así como un conector auxiliar EPS de 8 pines.

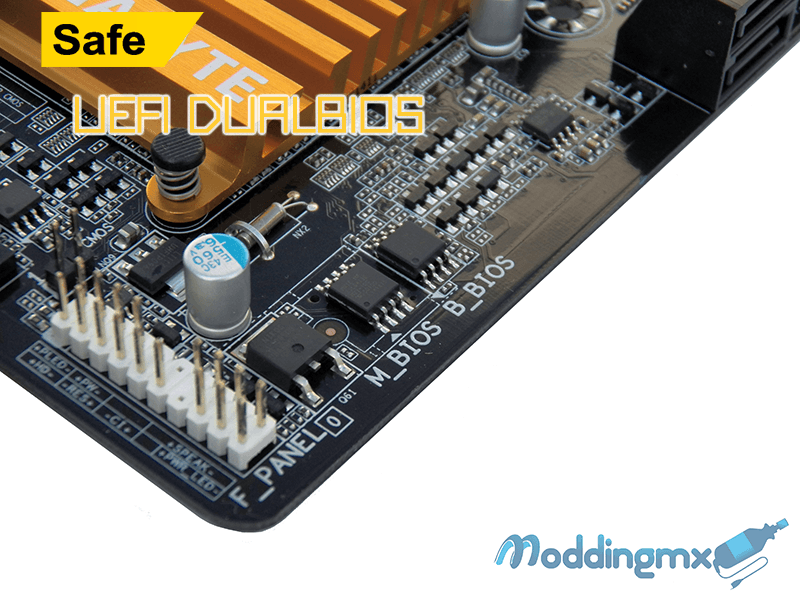

UEFI DualBIOS es una tecnología «salvavidas» ya que se cuenta con 2 BIOS en la tarjeta madre, uno principal (MAIN) y uno de respaldo (BACKUP), el funcionamiento es sencillo ya que no se tiene que configurar nada y entrará en acción en caso de que nuestro BIOS principal falle, reemplazando el arranque hacia nuestro BIOS de respaldo, así podremos restaurar el dañado dejando el sistema listo en caso de que se presente otra contingencia.

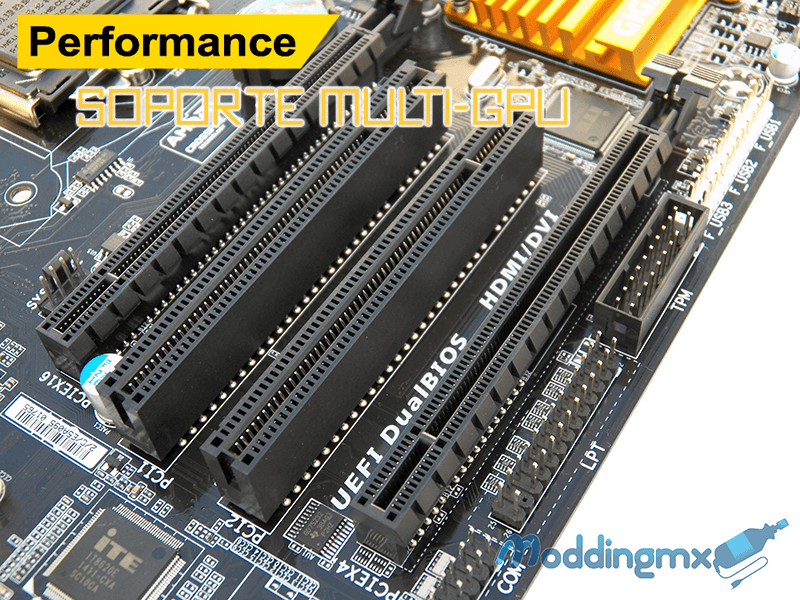

Dentro de la plataforma contaremos con soporte Multi-GPU, en este caso podremos montar hasta 2 tarjetas de vídeo dedicadas con soporte para 2-Way AMD CrossFire, aunque debemos mencionar que el estándar del segundo slot es PCI Express 2.0 por lo cual su eficiencia es menor (PCIEX4) a diferencia del primero que cumple el estándar PCI Express 3.0 corriendo a una velocidad total (PCIEX16).
Al igual que UEFI DualBIOS que es una tecnología arraigada en las tarjetas madre de Gigabyte, 15µ Gold Plated CPU socket, debido a sus prestaciones, la seguiremos viendo por mucho tiempo en todas las lineas de tarjetas madre de Gigabyte, ¿qué nos ofrece? sencillo, los pines que hacen contacto con el CPU están chapados en oro así se mejora el contacto con los mismo alargando además la vida útil.

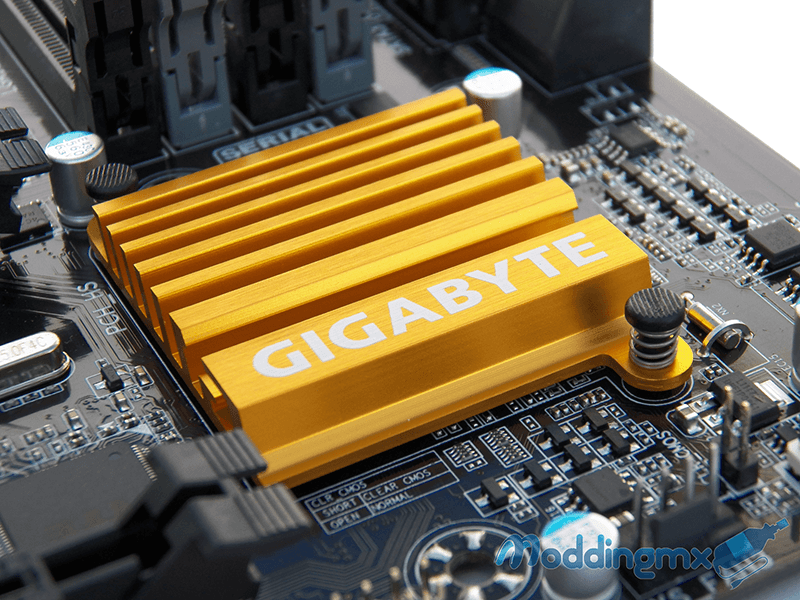

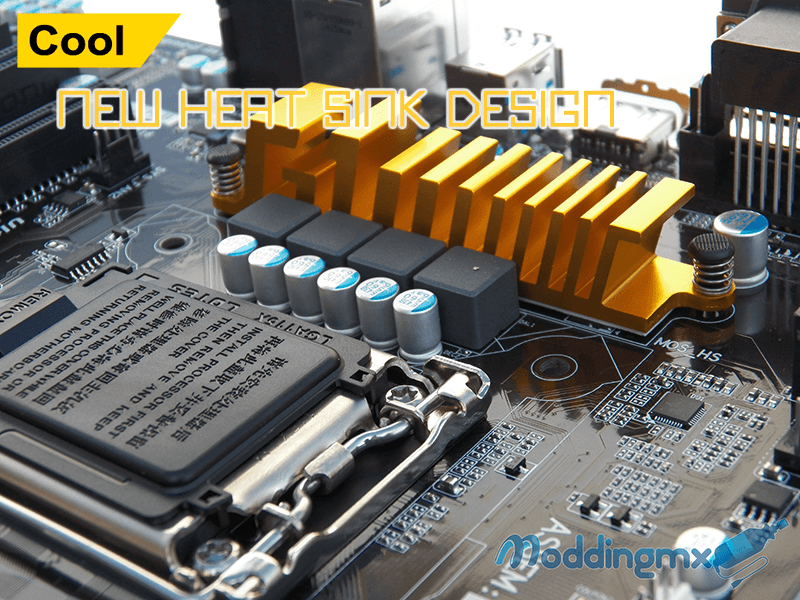

Debido al avance de la tecnología cada día requerimos menor voltaje para trabajar, por lo cual la generación de calor es inferior, es por ello que Gigabyte ofrece un nuevo diseño en los disipadores de calor en la tarjeta madre orientados al enfriamiento uniforme de los componentes internos aunque, como detalle que hemos notado en toda la serie 9 por parte de Gigabyte, es el débil sistema de sujeción de estos disipadores.
UEFI BIOS

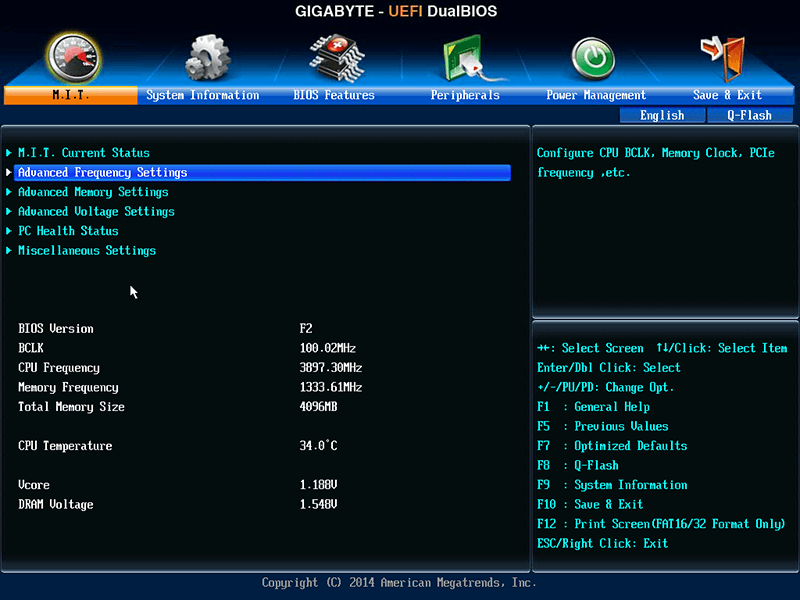

Ahora hablaremos del UEFI BIOS, donde la primer pestaña que nos encontramos es la de M.I.T. donde tenemos información general de nuestra computadora como lo es la frecuencia del procesador, frecuencia de la memoria, temperatura del procesador e información de los voltajes.

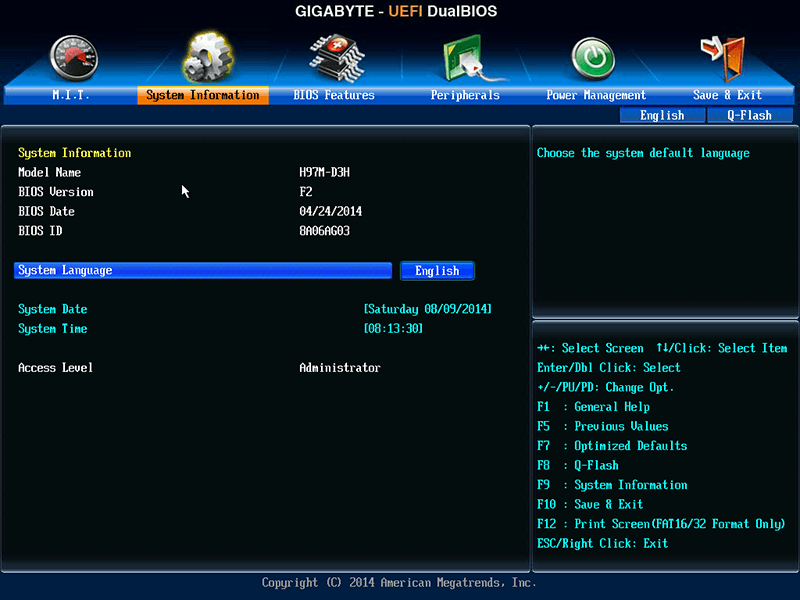

En la pestaña de “System Information” dispondremos de información general del BIOS como la versión, fecha de lanzamiento de nuestra versión, configuración de una contraseña, configuración del idioma que entre algunos de los disponibles cuenta con el español y finalmente la configuración de la fecha y hora del sistema.

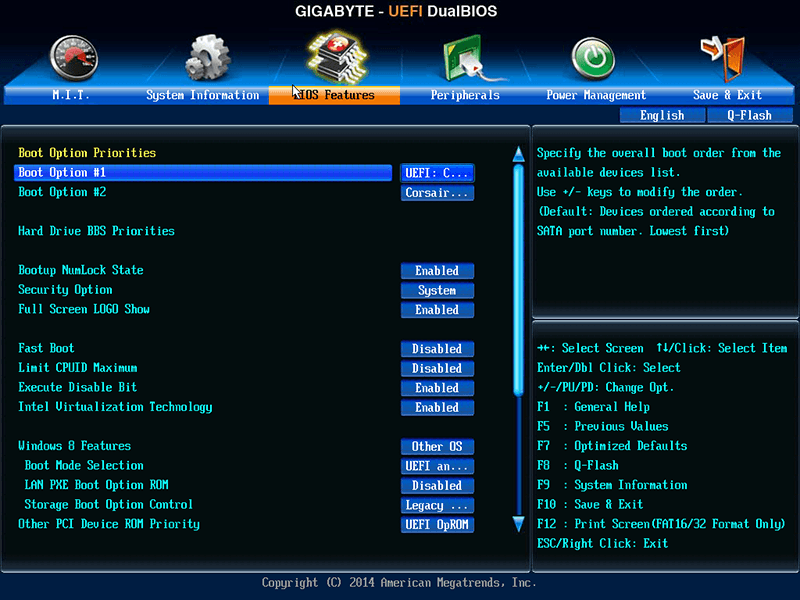

“BIOS Features” en este apartado podemos configurar todo lo referente al BIOS, como prioridades de arranque, Fast Boot, características de Windows 8, etc.

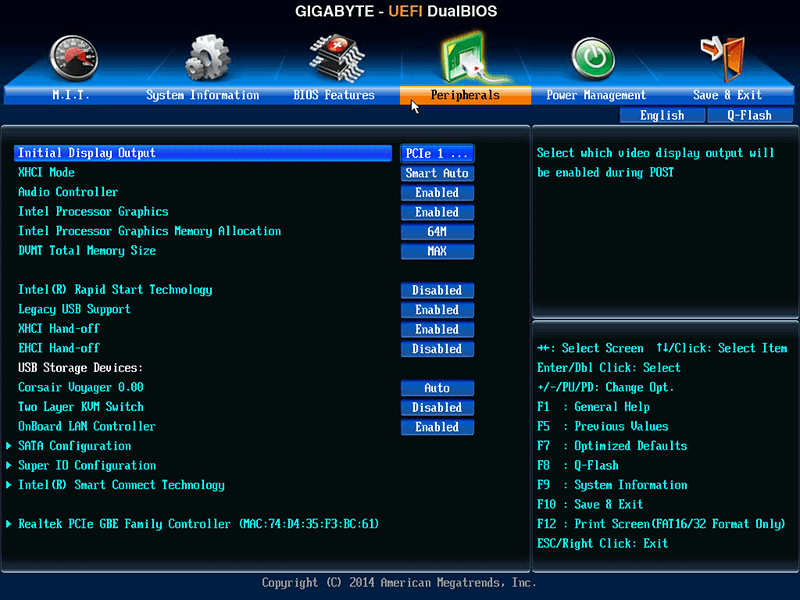

“Peripherals” configuración de los periféricos integrados en la tarjeta madre.

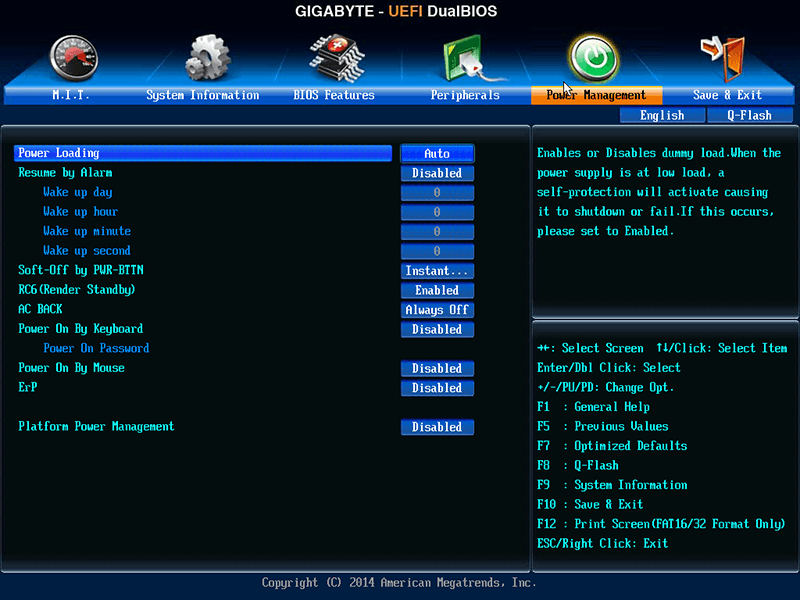

“Power Management” nos servirá para poner alarma en nuestro sistema así como programar el encendido del mismo.

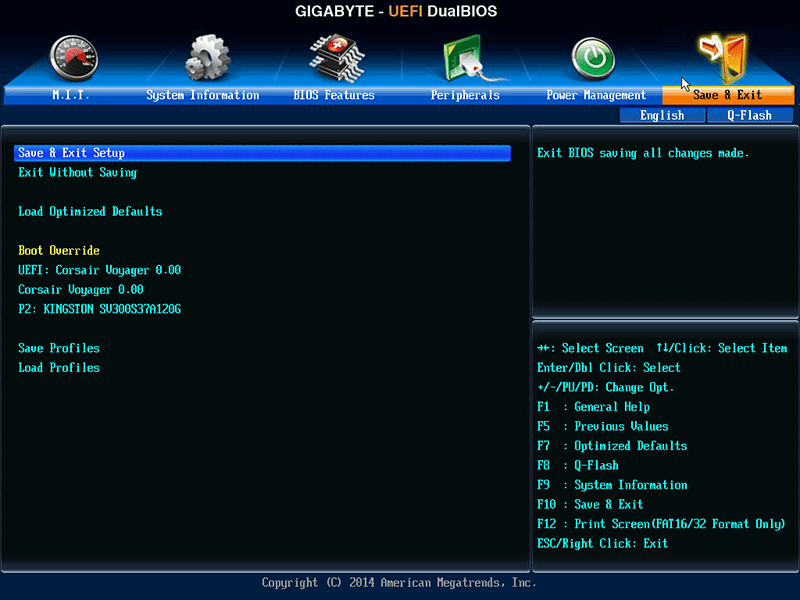

Por último encontramos la opción “Save & Exit” donde podremos guardar los cambios realizados en la configuración de nuestro sistema, guardar perfiles o cargar algún perfil guardado con anterioridad.
Pruebas de Rendimiento
Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8.1 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.
Equipo de pruebas
| Equipo de Pruebas | |
|---|---|
| Tarjeta madre | Gigabyte H97-GAMING 3 Gigabyte H97M-D3H |
| Procesador | Intel core i7 4770K @ 4.3 GHz |
| Memoria RAM | ADATA XPG 8GB DDR3 1866 MHz |
| Refrigeración | XSPC Raystorm 750 EX360 |
| Tarjetas gráficas | Gigabyte R9 290X OC 4GB |
| Fuente de poder | SeaSonic Platinum 1200W |
| Almacenamiento | Plextor PX-M5S Series SSD 128GB |
Resultados – Pruebas Sintéticas
Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como demostración del rendimiento que se puede esperar de esta tarjeta madre.
Conclusiones
Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.
En ModdingMX hemos hablado bastante sobre el chipset Z97 por medio de revisiones en varias tarjetas madre de distintos fabricantes, pero el chipset Z97 no es el único que trajo consigo Intel en su serie 9, ya que también se dispone del chipset H97 el cual, si bien está recortado en funciones que nos ofrece el Z97, es una buena opción si queremos contar con la ultima tecnología invirtiendo una menor cantidad de dinero.
La principal ventaja del Chipset H97 es la reducción del precio, ya que es significativamente inferior a una tarjeta madre con el chipset z97, como desventaja podemos mencionar al menos en este modelo no contaremos con SATA Express ni conector M.2, principales novedades del chipset mencionado, entonces ¿qué enfoque podríamos darle? ésto es muy fácil de catalogar y más para esta tarjeta madre en particular la cual, desde nuestra perspectiva, es recomendable para oficina o giros empresariales por su costo y las prestaciones que ofrece en cuando a durabilidad de los componentes así como su garantía que va desde 3 hasta 5 años.
Para complementar la parte del software, se tiene soporte para APP Center de Gigabyte el cual es un compendio de utilidades que nos permite expandir aun más las funciones de nuestra tarjeta madre, en él se incluyen EasyTune y Cloud Station así como LAN Optimizer para gestionar el trafico de datos dentro de nuestra red dando prioridades a ciertos programa y optimizando de tal manera la velocidad.
Por este equilibrio entre costo de producto y las tecnologías que se incluyen así como el rendimiento mostrado en las pruebas realizadas entregamos a la Gigabyte H97M-D3H nuestra distinción ModdingMX Silver.
