Review – Gigabyte Z87X-UD7 TH

¡Hola amigos de ModdingMX! en esta ocasión les presentare el review de la tarjeta madre Gigabyte Z87X-UD7 TH, una tarjeta enfocada al sector entusiasta debido a su gran potencial. Contaremos con tecnologías únicas para sacar el máximo rendimiento de nuestros componentes, la Z87X-UD7 TH es una tarjeta tope de linea que sin duda puede ser una de las mejores opciones en el mercado si estás buscando un equipo de alto rendimiento con capacidades para cualquier tipo de tarea a realizar, podemos afirmar que la Z87X-UD7 TH es una de las tarjetas madre más poderosas que hemos tenido en los laboratorios de ModdingMX por varios motivos que iremos tratando a detalle en cada sección de esta revisión.

Empaque y Accesorios

Gigabyte-Z87X-UD7-TH-11

Desde el empaque notamos que no se trata de cualquier tarjeta madre, nos encontramos con un empaque muy grande para contener los accesorios y tarjeta en cuestión. En el frontal el empaque se listan algunas de sus tecnologías, en el centro tenemos el modelo de nuestra tarjeta y algunas características de Ultra Durable 5 Plus.

Gigabyte-Z87X-UD7-TH-12

Para conocer más acerca de la Z87X-UD7 TH, en la parte posterior del empaque, se ha incluido información detallada sobre cada una de las tecnologías incorporadas, mostrando además una imagen de la tarjeta madre describiendo cada uno de sus puntos clave, dando de esta manera una idea más clara sobre el rendimiento que podríamos esperar.

Gigabyte-Z87X-UD7-TH-13

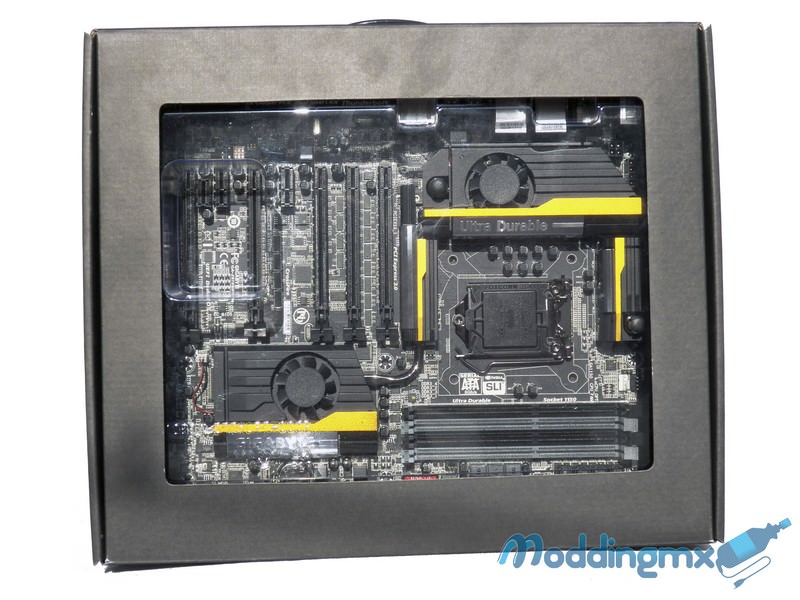

Dentro nos encontramos la Z87X-UD7 TH protegida por una caja de cartón rígido y una cubierta plástica transparente donde podremos observar los componentes de la tarjeta sin tener que retirarla aún del empaque.

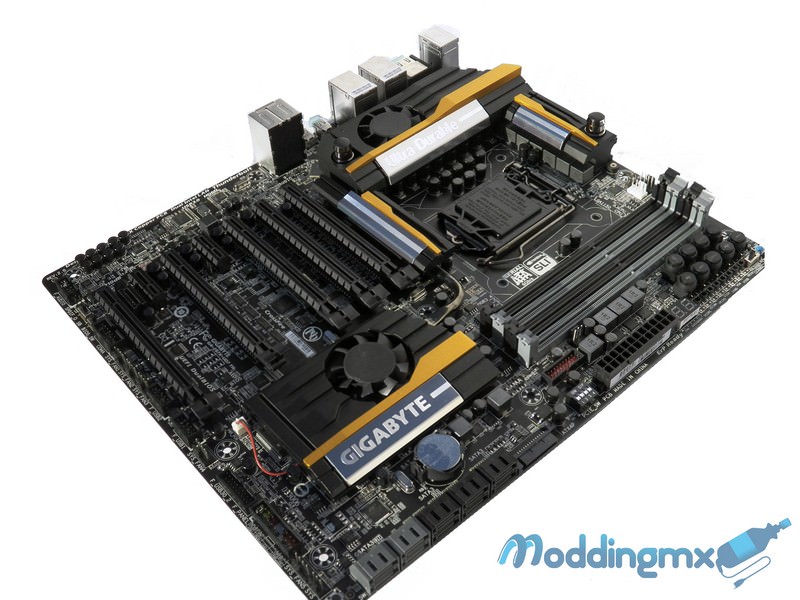

Gigabyte-Z87X-UD7-TH-17

El diseño de la Z87X-UD7 TH es predominado por el color negro y algunos detalles en amarillo, destaca principalmente sus disipadores activos los cuales además cuentan con conexiones para enfriamiento liquido, lo cual en combinación con nuestro loop del sistema podríamos complementar enfriando los componentes de nuestra tarjeta manteniéndolos frescos.

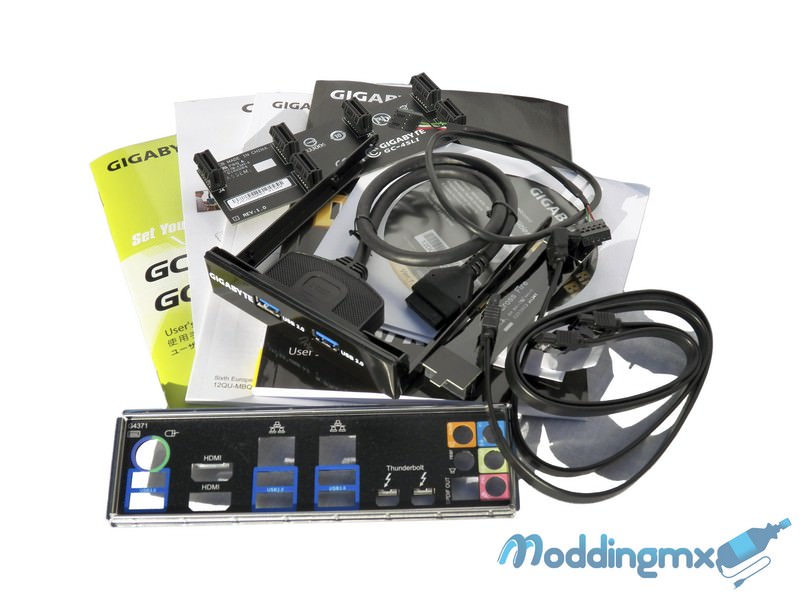

Gigabyte-Z87X-UD7-TH-22

Complementando el interior del empaque nos encontramos con los accesorios incluidos los cuales se componen de:

  • Manual de Usuario
  • Guía en diferentes idiomas
  • Manual de uso del WiFi
  • CD de Drivers
  • I/O Shield
  • Panel frontal USB 3.0

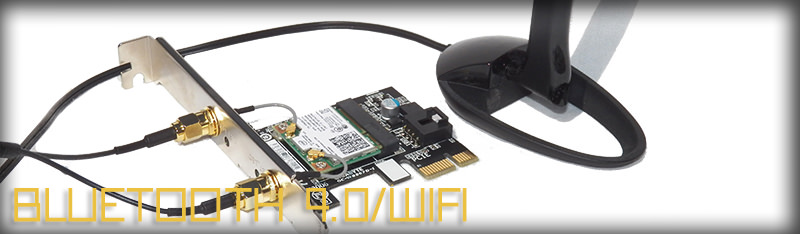

  • Tarjeta de Expansión Bluetooth 4.0/WiFi PCIe
  • Antena
  • 6x Cables SATA
  • Gigabyte 3-Way SLI
  • Gigabyte 4-Way SLI
  • Puente SLI
  • Puente CrossFire
  • Cables para voltimetro

A detalle

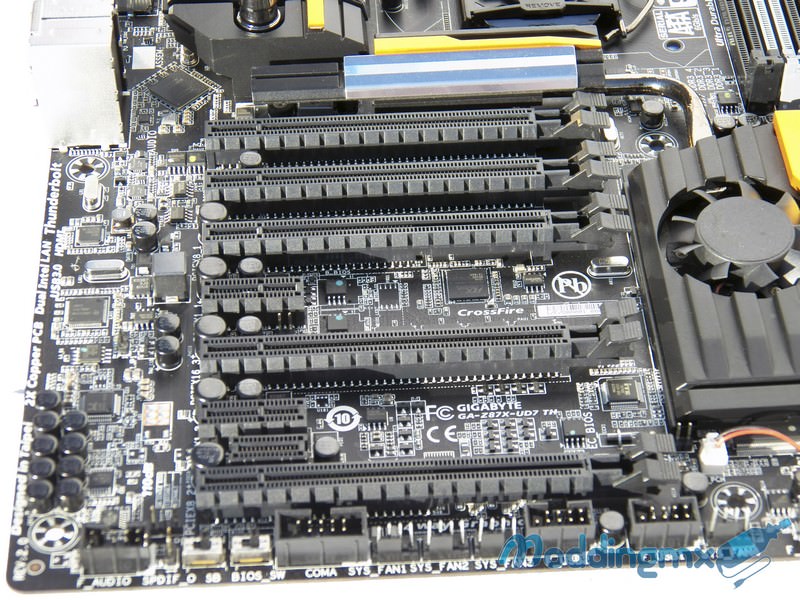

Gigabyte-Z87X-UD7-TH-5

En el caso de las ranuras de expansión nos vamos a encontrar con 3 puertos PCIe 3.0 x16 los cuales funcionan a x16 así como 2 puertos más PCIe 3.0 x16 con un funcionamiento de x8, de esta manera podremos realizar configuraciones de (1 x16, dual x16/x16 o hasta 4-Way a x8/x8/x8/x8), también se disponen de 2 puertos PCIe x1.

La tarjeta madre Z87X-UD7 TH es compatible con configuraciones multigráficos:

  • 4-Way SLI nVidia
  • 4-Way CrossFire AMD Radeon

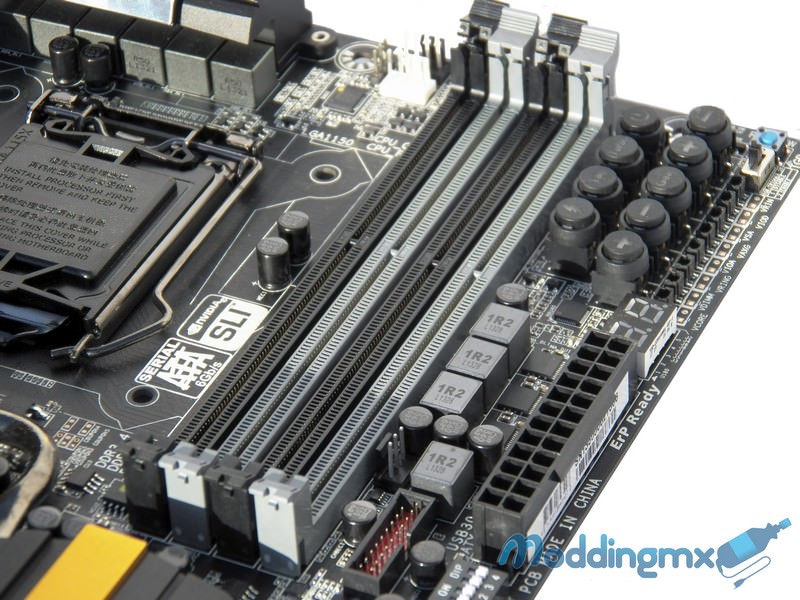

Gigabyte-Z87X-UD7-TH-4

Para el uso de memoria RAM se disponen de 4 slots DDR3 para colocar hasta un máximo de 32GB en arquitectura Dual Channel, además de soporte para Extreme Memory Profile (XMP) con frecuencias de:

  • DDR3 3000 MHz (O.C.)
  • DDR3 2933 MHz (O.C.)
  • DDR3 2800 MHz (O.C.)
  • DDR3 2666 MHz (O.C.)
  • DDR3 2600 MHz (O.C.)
  • DDR3 2500 MHz (O.C.)
  • DDR3 2400 MHz (O.C.)
  • DDR3 2200 MHz (O.C.)
  • DDR3 2133 MHz (O.C.)
  • DDR3 2000 MHz (O.C.)
  • DDR3 1866 MHz (O.C.)
  • DDR3 1800 MHz (O.C.)
  • DDR3 1600 MHz
  • DDR3 1333 MHz

Gigabyte-Z87X-UD7-TH-14



Gigabyte-Z87X-UD7-TH-10

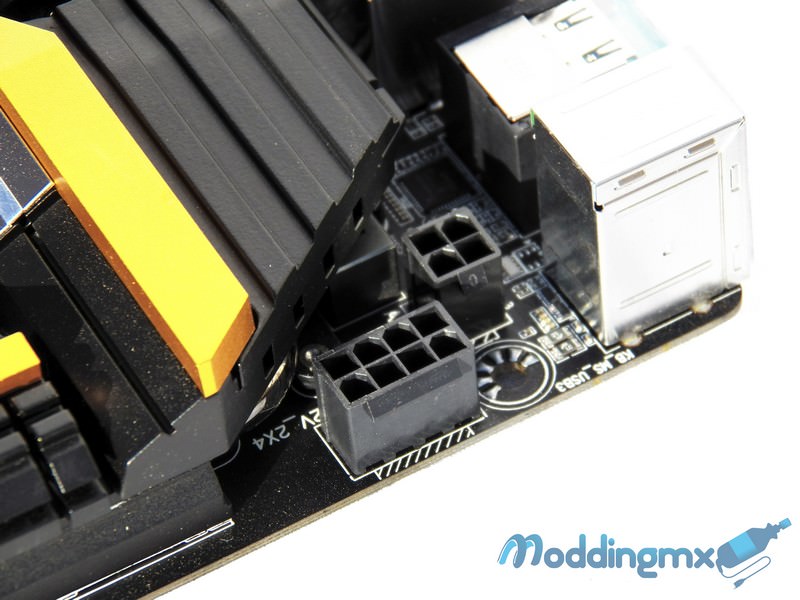

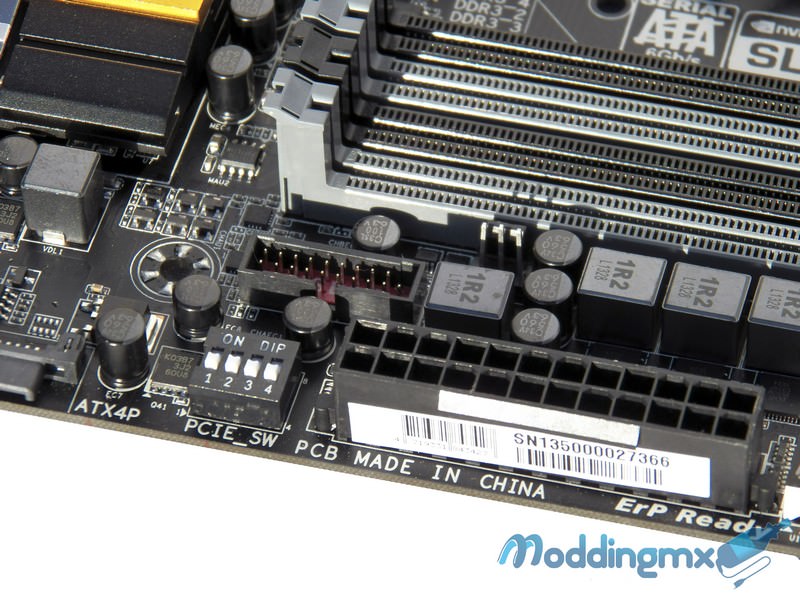

En una tarjeta madre donde se tiene un enfoque o cualidades de overclock como en el caso de la Z87X.UD7 TH será necesario aparte del conector de 24 pines ATX un conector EPS de 8 pines y finalmente un auxiliar de 4 pines, éstos son necesarios cuando se va a realizar overclock y requerimos de mayor potencia de alimentación en nuestros componentes para mejorar su estabilidad.

Gigabyte-Z87X-UD7-TH-2

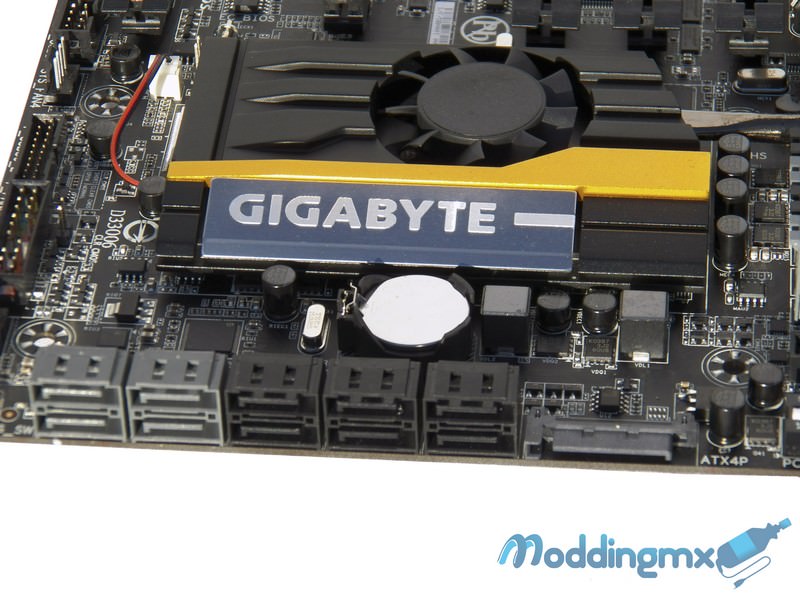

En el caso de nuestra interfaz de almacenamiento tendremos la capacidad para conectar hasta 10 dispositivos por medio de los puertos SATA 6Gb/s, de los cuales 6 (Negros) de ellos son controlados por el chipset Z87 (SATA3 0~5) con soporte RAID 0, RAID 1 y RAID 10; los restantes 4 (Grises) son controlados por el chip Marvell 88SE9230 (GSATA3 6~9) con soporte para RAID 0, RAID 1 y RAID 10.

Gigabyte-Z87X-UD7-TH-9

Gigabyte-Z87X-UD7-TH-15

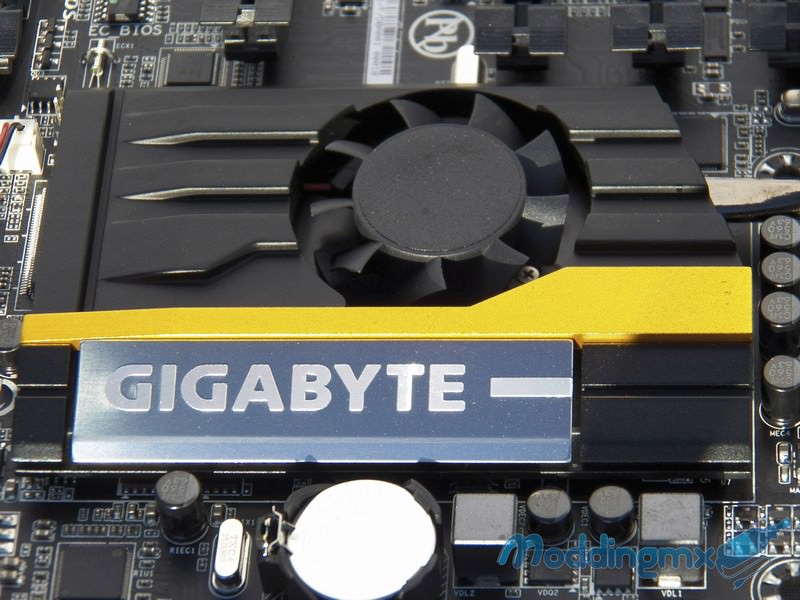

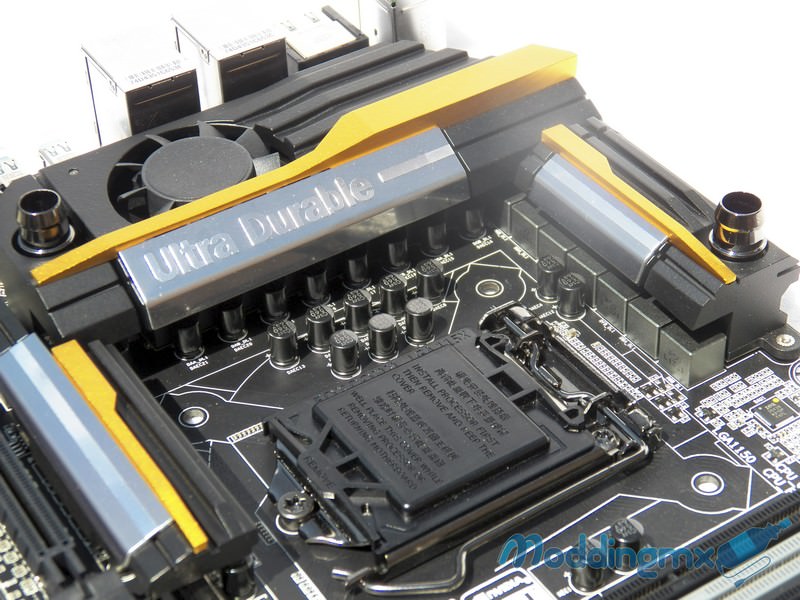

La Z87X-UD7 TH dispone de disipadores activos en el chipset así como en los MOSFETs manteniendo frescos los componentes y otorgando mayor estabilidad al sistema aún con temperaturas elevadas y en caso de overclock 24/7.

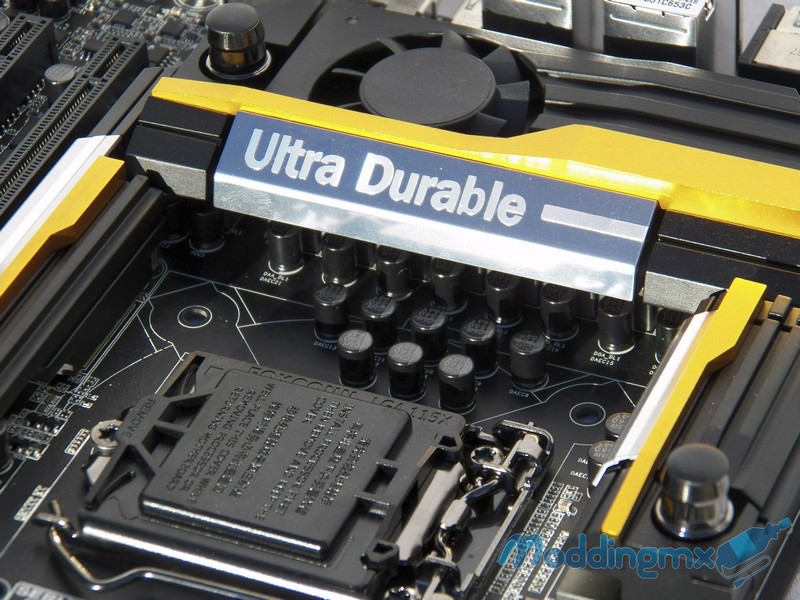

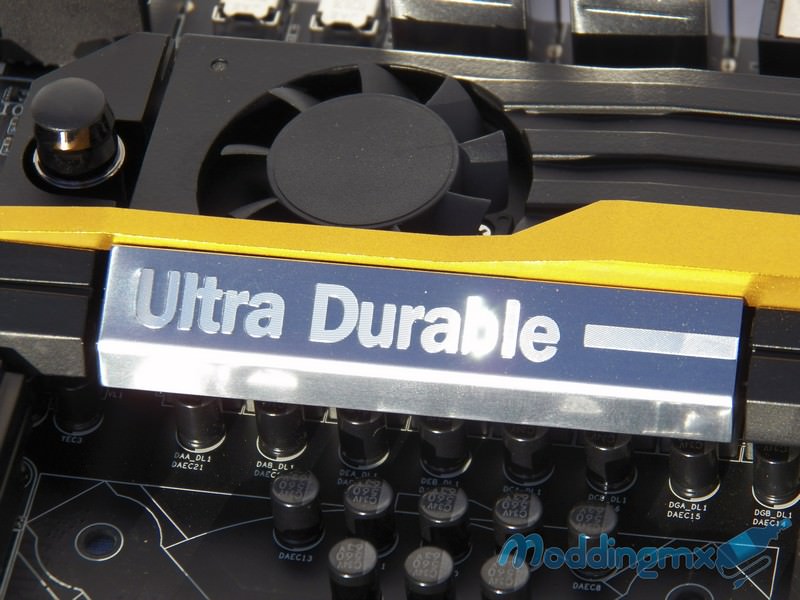

En el diseño de los disipadores se ha colocado una placa de «Ultra Durable» y «Gigabyte» resaltando del resto por su estilo cromado y los vivos en amarillos otorgando mayor personalidad a la tarjeta madre.

Gigabyte-Z87X-UD7-TH-1

Aunque, si el disipador activo no es suficiente, podremos tener un híbrido con enfriamiento liquido ya que el disipador esta diseñado para funcionar en conjunto con un sistema de enfriamiento liquido custom, por lo cual se puede agregar al loop de nuestro sistema.

Gigabyte-Z87X-UD7-TH-7

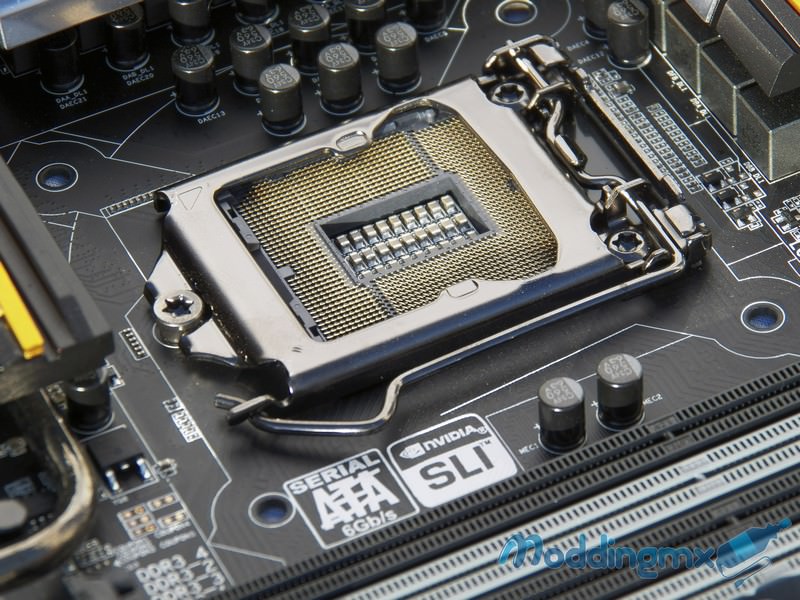

En el centro de la tarjeta madre observamos el socket 1150 el cual es compatible con los procesadores Intel de 4ta generación, en este caso se cuenta con «Gold Plated CPU Socket«, es decir, el socket se encuentra chapeado en oro, por lo cual otorga protección contra la corrosión a los pines y mejora el contacto con el CPU.

Gigabyte-Z87X-UD7-TH-8

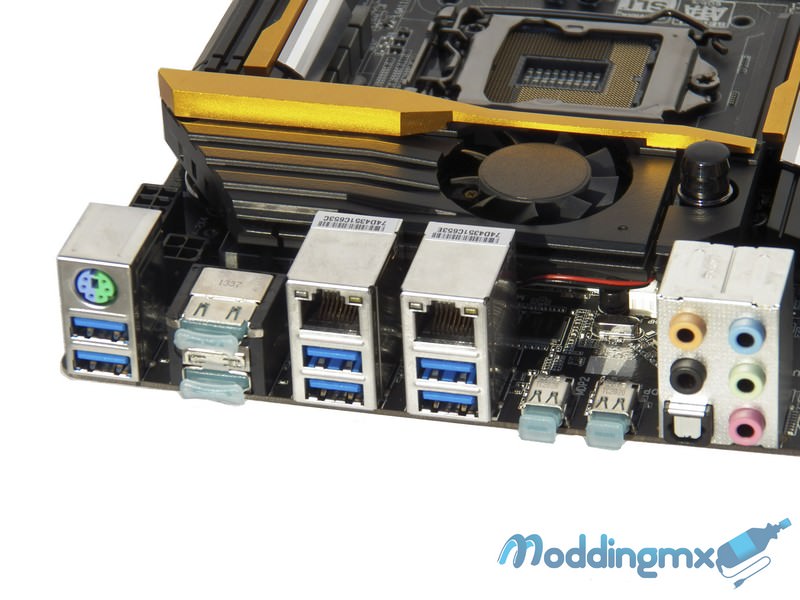

Los puertos que tendremos disponibles en el panel trasero son:

1 x PS/2 Teclado/Mouse
1 x Optical S/PDIF Out
2 x Puertos HDMI
2 x Puertos Thunderbolt
6 x Puertos USB 3.0/2.0
2 x Puertos RJ-45
5 x audio jacks

Características únicas

En este apartado mencionaremos las características únicas que disponemos en la tarjeta madre Z87X-UD7 TH y las cuales hacen que sea una de las opciones más interesantes del mercado.

Gigabyte-Z87X-UD7-TH-23

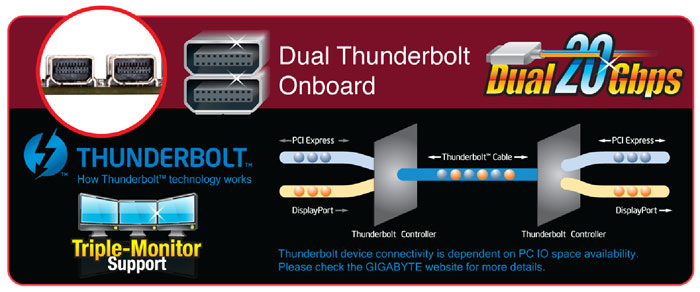

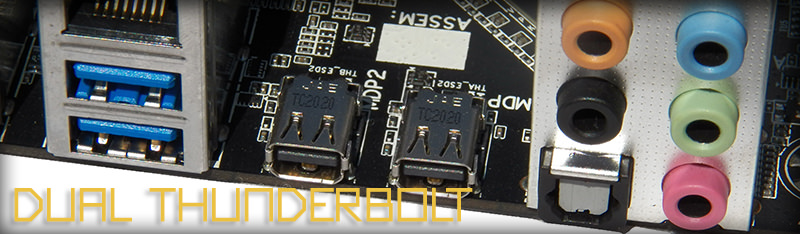

En el caso de su tarjeta madre Z87X UD7 TH Gigabyte nos quizo ofrecer la conectividad al maximo con la incorporacion de 2 puertos Thunderbolt, los cuales nos permitirán conectar hasta 12 dispositivos individuales y 3 pantallas al mismo tiempo, ésto gracias a la tecnología actual de Thunderbolt y a su controlador Falcon Ridge, el cual nos ofrece un ancho de banda de 20 Gbps duplicando la capacidad de sus versiones anteriores.

Gigabyte-Z87X-UD7-TH-32

Gigabyte-Z87X-UD7-TH-25

Y como la conectividad no es únicamente hacia nuestros dispositivos, Gigabyte ha incluido como accesorio una tarjeta de expansión Bluetooth 4.0/WiFi PCIe con la cual podremos tener una conexión IEEE802.11ac WiFi que ofrece soporte para la última conectividad inalámbrica de 867Mbps, además del Bluetooth 4.0.

Gigabyte-Z87X-UD7-TH-24

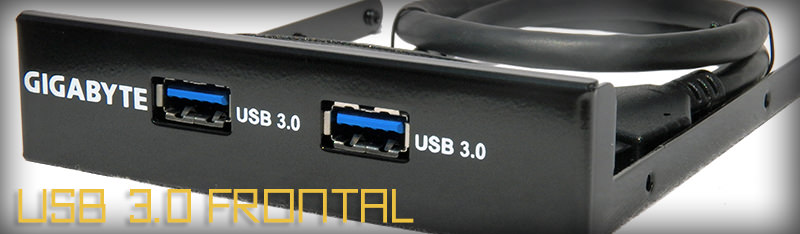

A pesar de que los gabinetes actuales cuenta con puertos USB 3.0 frontales, éstos se quedan cortos ya que frecuentemente se disponen de 2, es por ello que Gigabyte decidido incorporar un bracket con 2 puertos USB 3.0 adicionales aumentando con ésto nuestra capacidad de conectividad con los últimos estándares de la tecnología.

Gigabyte-Z87X-UD7-TH-28

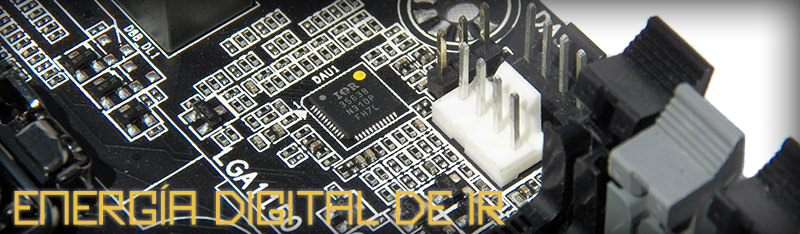

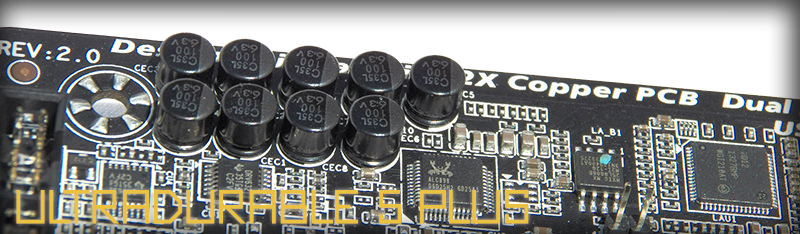

Como parte de la tecnología de Ultra Durable 5 la Z87X-UD7 TH incorpora los mejores controladores PowIRstage, componentes 100% digitales los cuales nos ofrecen una increíble precisión en la entrega de energía hacia el procesador, por lo cual se obtiene el máximo rendimiento.

Además gracias a su diseño de encapsulamiento los controladores están dotados de mejores características como menor generación de calor, lo que significa que los overclockers obtienen un mayor margen para incrementar voltajes, resultando en un mayor potencial de overclock y estabilidad del sistema.

Gigabyte-Z87X-UD7-TH-29

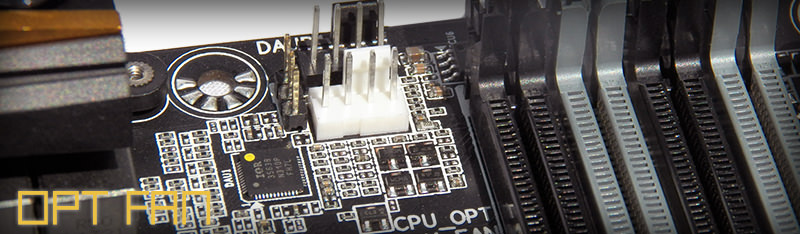

Actualmente los sistemas de enfriamiento liquido han tomado una fuerza muy importante en México y sobretodo en latinoamérica, gracias al esfuerzo de algunos distribuidores al acercar este tipo de productos a los entusiastas, aunque para su conexión requerimos del puerto de ventilador del CPU mostrando algunas advertencias en el BIOS cuando conectamos la bomba.

Para evitar estos detalles y poder obtener el mejor rendimiento, no solo en los sistemas de enfriamiento liquido si no también en los disipadores high end, se ha incorporado un conector OPT con un pin adicional que se configurará para trabajar a la máxima velocidad.

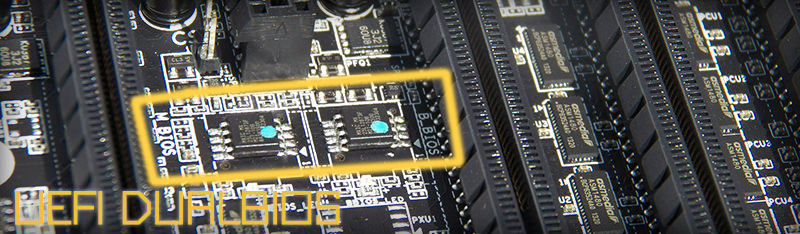

Gigabyte-Z87X-UD7-TH-30

La tarjeta madre Z87X-UD7 TH cuenta con la tecnología de UEFI DualBIOS, es decir, contamos con un BIOS principal (Main) y uno de respaldo. En caso de que nuestro BIOS principal falle, el BIOS de respaldo (Backup) lo restaurará automáticamente.

También se ha incorporado un BIOS Switch, el cual nos permitirá seleccionar el BIOS con el que inicializaremos el sistema, muy útil si queremos probar la estabilidad en diferentes versiones del BIOS o simplemente testear las configuraciones entre ambos.

gigabyte_g1_sniper_m5_51

Gigabyte-Z87X-UD7-TH-31

[quote]Ultra Durable 5 Plus de GIGABYTE debuta en las motherboards serie 8 de GIGABYTE, con una serie de características y selección de componentes que ofrecen un rendimiento sin paralelo, una operación fresca y eficiente y una esperanza de vida extendida para la motherboard.[/quote]

Gigabyte-Z87X-UD7-TH-27 Gigabyte-Z87X-UD7-TH-26

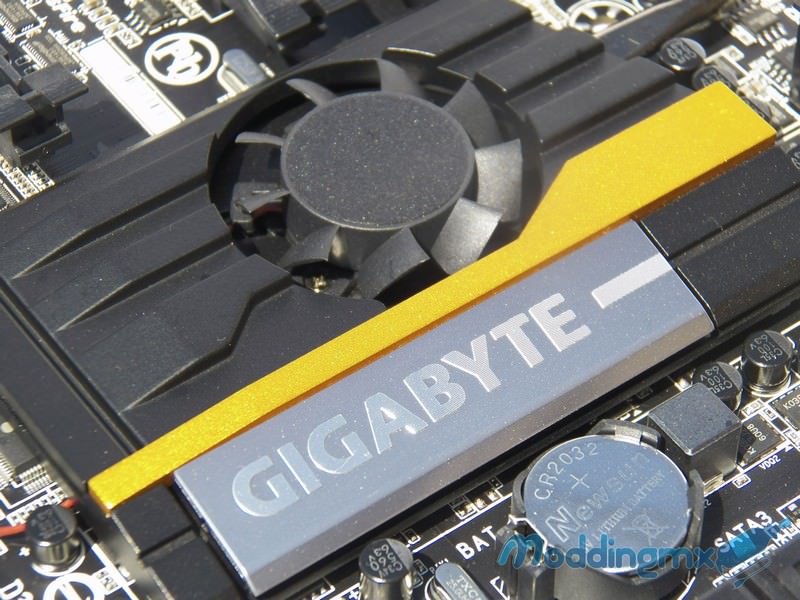

Gracias a la tecnología OC Cool podremos mantener nuestros componentes más frescos, ya que cuenta con un disipador de diseño extreme para el área del PWM el cual puede ser combinado con un sistema de enfriamiento liquido, lo cual nos ofrecerá más estabilidad al mantener bajas las temperaturas de nuestros componentes.

Además como parte de Ultra Durable encontramos las tecnologías comentadas anteriormente como son:

  • Diseño de Energía Digital IR
  • UEFI DualBIOS
  • 10 Puertos USB 3.0
  • Capacitores Sólidos Durables Negros
  • Alta Protección ESD para USB y LAN
  • PCB con 2x en Cobre
  • Socket del CPU Chapado en Oro
    Un Fusible para cada Puerto USB

Suite de Software Sound Blaster X-Fi MB3

La tarjeta madre Z87X-UD7 TH está equipada con la mejor tecnología en audio, especialmente importante para los gamers que quieran sentir el realismo en cada partida de sus juegos favoritos y todo ésto gracias a la suite de Sound Blaster X-Fi incorporada, les dejamos un video donde se puede apreciar la calidad de audio:

UEFI BIOS

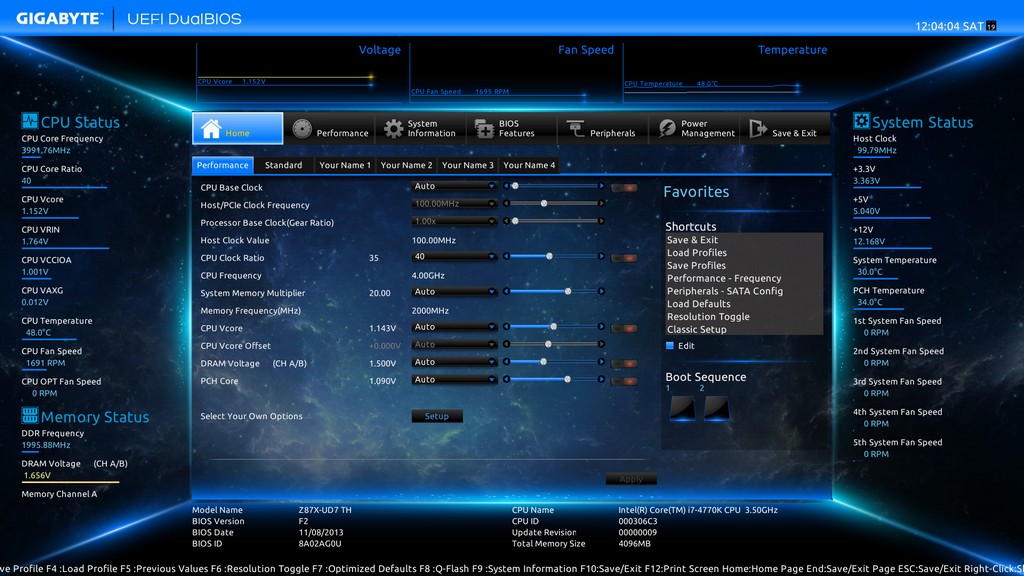

Gigabyte-Z87X-UD7-TH-34

Al entrar al BIOS por primera vez observamos una nueva interfaz, en la parte izquierda tenemos información sobre el estado de nuestro CPU y la memoria, en el lado derecho información del sistema, en la parte superior tenemos en tiempo real información del voltaje, velocidad de los ventiladores y temperatura del sistema, en el centro las pestañas con los parámetros que podremos modificar comenzando con la pestaña “Home”, donde podremos guardar nuestras opciones favoritas y registrarlos con alguna etiqueta.

Gigabyte-Z87X-UD7-TH-35

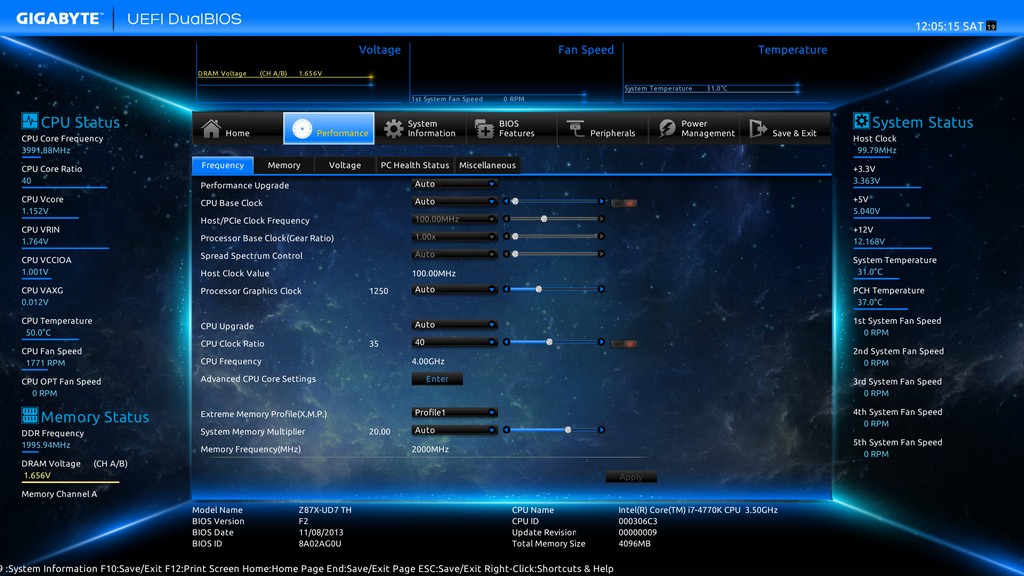

En la pestaña de “Performance” tendremos los parámetros necesarios para realizar overclock, podremos configurar la frecuencia, voltajes, así como advertencias en caso de llegar a un limite establecido.

Gigabyte-Z87X-UD7-TH-36

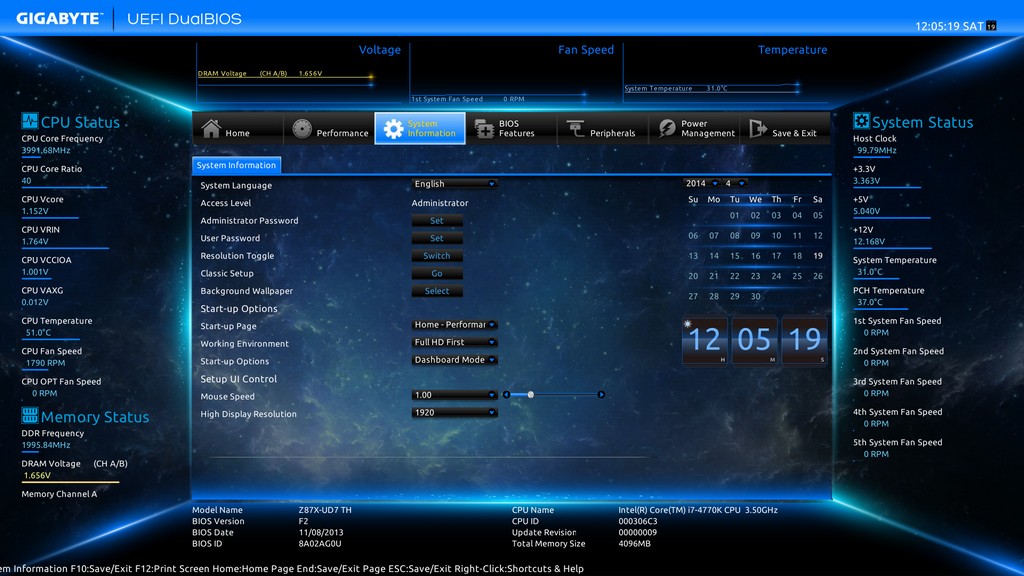

En este apartado del BIOS podremos configurar la hora, fecha, idioma y agregar una contraseña para mayor seguridad.

Gigabyte-Z87X-UD7-TH-37

Podremos activar o desactivar componentes del sistema.

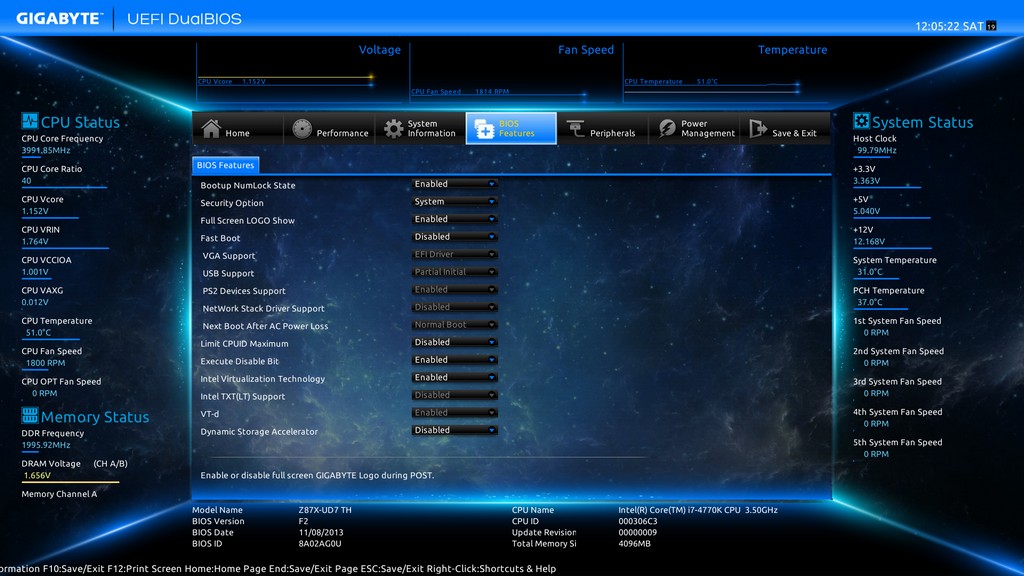

Gigabyte-Z87X-UD7-TH-38

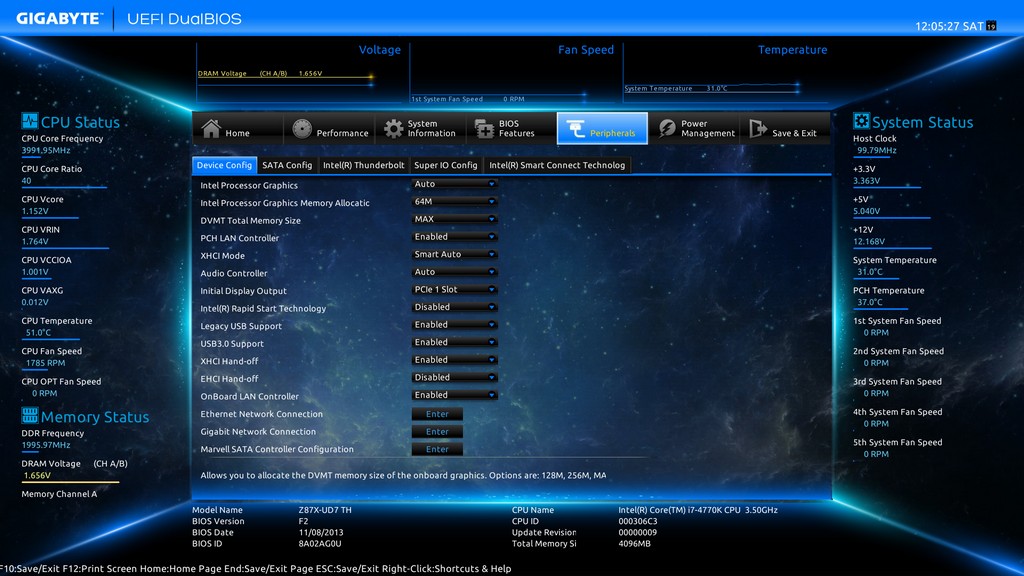

De igual manera, podremos configurar, activar o desactivar los dispositivos del sistema.

Gigabyte-Z87X-UD7-TH-39

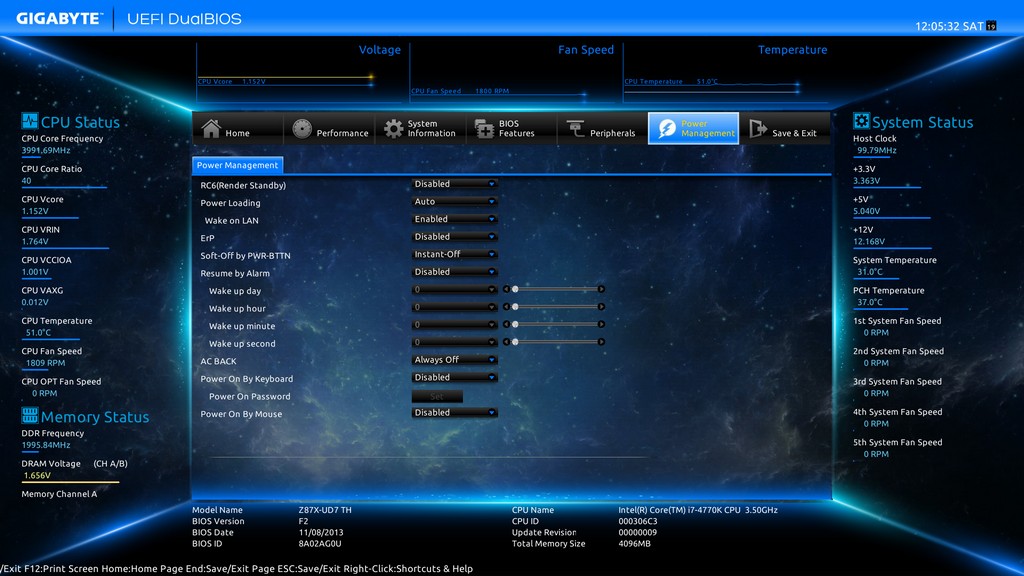

En esta pestaña encontramos las utilidades de «power» es decir, podemos encender remotamente la computadora, configurar alarma, energía en los periféricos, entre algunos extras más.

Gigabyte-Z87X-UD7-TH-40

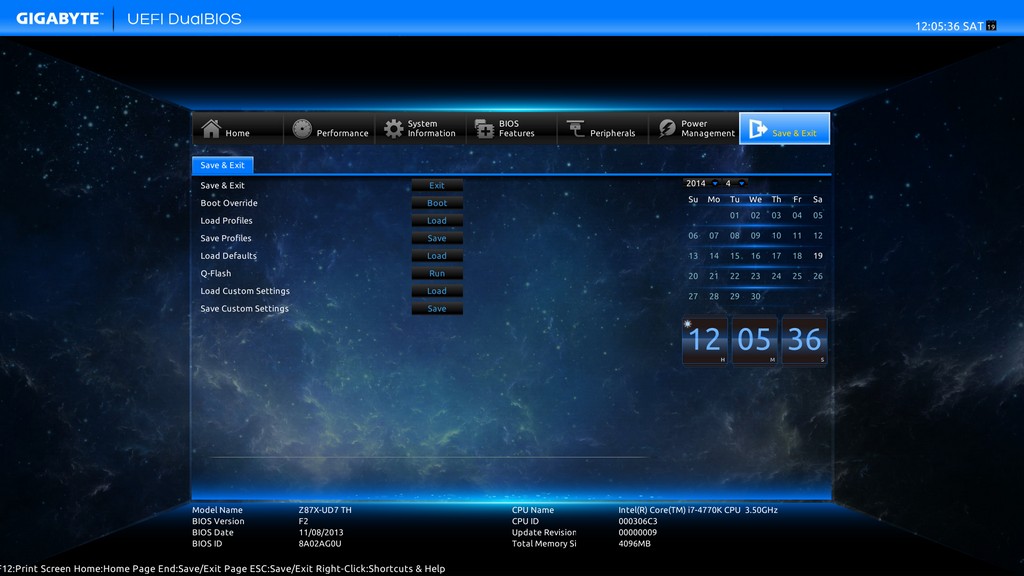

Dentro del BIOS tenemos la herramienta de Q-Flash, con ella podremos actualizar el BIOS de nuestro sistema a la versión más reciente con un archivo guardado en una USB o guardar un respaldo de nuestra BIOS en una USB.

Overclock

Ahora nos adentraremos a sus características de overclock, de las cuales detallaremos cada una de las tecnologías únicas incorporadas que nos ayudarán en el proceso de obtener el mejor rendimiento de nuestros componentes:

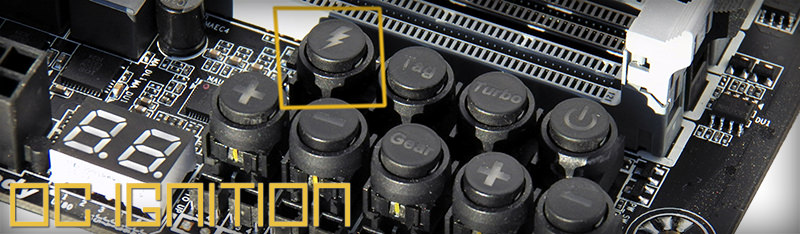

Gigabyte-Z87X-UD7-TH-19

Es una tecnología única de Gigabyte la cual nos permite «encender» el sistema, con la diferencia que el flujo de corriente solamente circulará por las unidades y ventiladores, pero ¿esto para que nos sirve? muy sencillo de comprender, como parte de sus herramientas de overclock en ocasiones es necesario calentar el procesador a un temperatura suficiente para funcionar, es la solución al ‘cold bug’ cuando se trabaja con enfriamiento extremo, de esta manera elevamos la temperatura para poder bootear pero con los ventiladores funcionando para reducir la humedad del sistema.

Aunque desde el punto de vista modder, esta herramienta nos ayudará a mostrar un proyecto con todos los accesorios funcionando pero sin necesidad de encender completamente el sistema o cuando instalamos un sistema de enfriamiento liquido y queremos verificar que no existan fugas podremos encenderlo sin el riesgo de tener el CPU con corriente eléctrica.

Entonces podemos comentar que OC Ignition nos ofrece:

  • Enciende los ventiladores y unidades sin iniciar o dar energía al CPU
  • Los ventiladores activos ayudan a reducir la humedad que se acumula cuando usas Nitrógeno Líquido
  • Mantiene flujo de energía constante a las unidades
  • Enciende de forma segura el enfriamiento líquido para verificar si no existen fugas
  • Enciende el demo de un proyecto de Modding sin necesidad de encender todo el sistema

Gigabyte-Z87X-UD7-TH-3

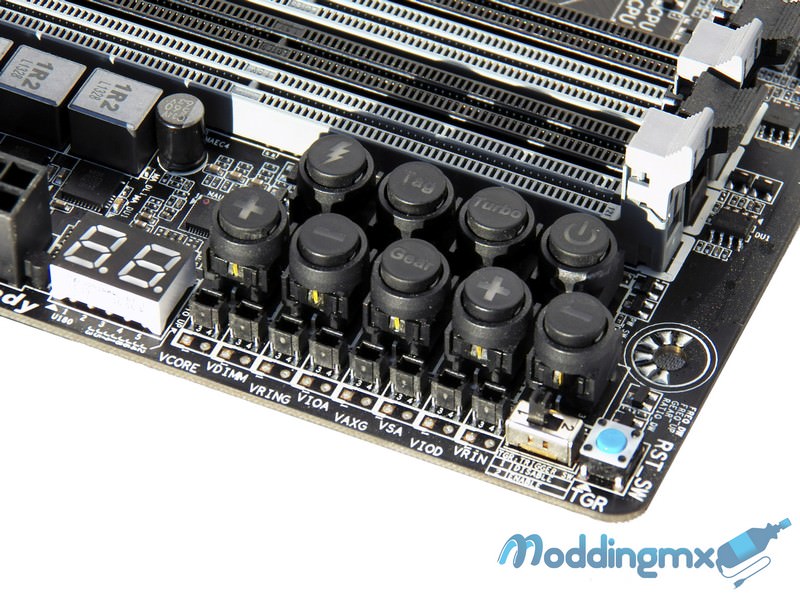

Para hacer aún más sencilla la tarea de overlcock Gigabyte incorporó en sus tarjetas una serie de botones y algunos switches, los cuales nos facilitarán la configuración de frecuencias en nuestro sistema, además de algunas otras herramientas muy útiles aplicando cambios en tiempo real a la configuración actual de nuestro sistema.

Gigabyte-Z87X-UD7-TH-18

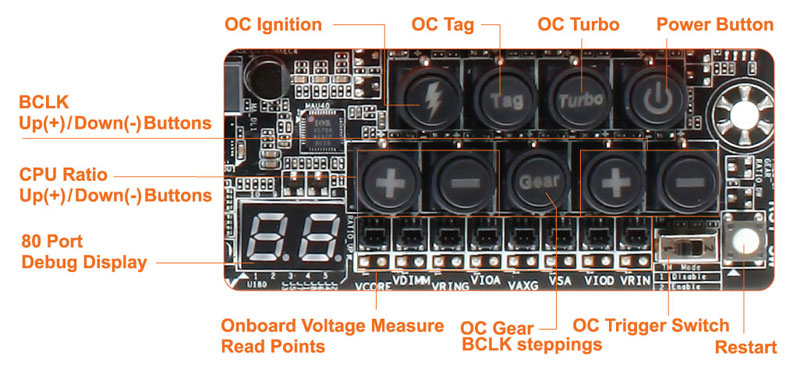

OC Tag – Carga tu configuración personalizada con solo presionar el botón, el sistema se encargara de limpiar el CMOS y aplicará tu configuración de manera automática.

OC Turbo – Si no cuentas con experiencia en overclock esta herramienta cargará un perfil de overclock automático, aumentando el rendimiento de tus componentes sin necesidad que realices manualmente algún cambio.

Power Button – Inicia nuestro sistema de manera normal, muy útil cuando se realiza overclock extremo y no tenemos la tarjeta madre dentro de un gabinete, es como de esta manera nos tendremos que evitar puentear los pines para encender la computadora.

BCLK (+, -) – Estos botones nos permitirán aumentar o reducir la frecuencia de BCLK en nuestro sistema, realizando los cambios en tiempo real y sin necesidad de un software extra.

CPU Ratio – De igual manera podremos configurar los parámetros de nuestro CPU modificando el multiplicador directamente desde la tarjeta madre.

80 Port Debug Display – En caso que se presente algún error en nuestro sistema en este display se desplegará un código de error el cual podremos consultar en el manual de usuario, ayudándonos a solucionar el problema.

Onboard Voltaje Measure Read Points – Si queremos monitorear los voltajes de nuestro sistema en tiempo real tendremos unos puntos de lectura, con lo cual se puede verificar que los voltajes que recibe nuestra computadora son los correctos.

OC Gear – Con este boton podremos configurar los «brincos» que darán la frecuencia en nuestro sistema siendo el aumento de 1MHz o 0.3Mhz.

OC Tigger Switch– Con este switch podremos cambiar entre frecuencias bajas y extremas en un instante.

Restart– Finalmente tendremos el botón de reinicio de nuestro sistema.

Gigabyte-Z87X-UD7-TH-20

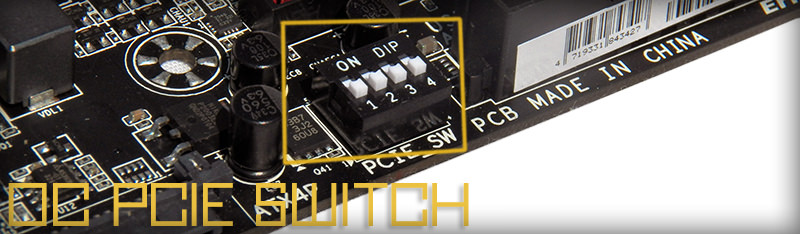

Herramienta enfocada a los overclockers para que puedan encender y apagar manualmente cada lane PCIe de la motherboard, con esto es posible desactivar las tarjetas de vídeo del Sistema sin necesidad de retirarlas físicamente.

Gigabyte-Z87X-UD7-TH-21

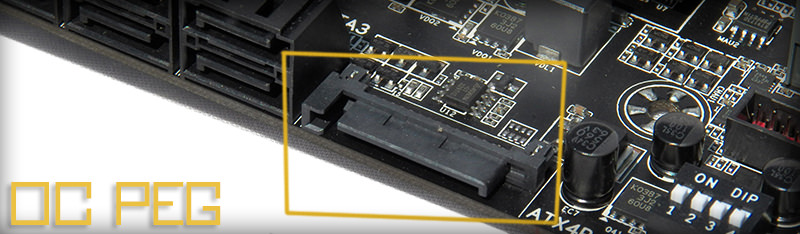

OC Peg permite otorgar de energía auxiliar a los puertos PCIe de la tarjeta madre mejorando así la estabilidad del sistema para configuraciones multiGPU extremas. Esto es especialmente útil cuando se requiere alimentar arreglos de hasta 4-way que nos requerirán mayor consumo energético.

Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento, se utilizó un sistema operativo recién instalado (Windows 8.1 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Equipo de pruebas

Equipo de Pruebas
Tarjeta madreGigabyte Z87X-UD7 TH
ProcesadorIntel core i7 4770K @ 3.5 GHz
Memoria RAMADATA XPG 8GB DDR3 2000 MHz
RefrigeraciónSwiftech H220
Tarjetas gráficasGigabyte GeForce GTX 750Ti
Fuente de poderFractal Design Tesla R2 White 650W
AlmacenamientoPlextor PX-M5S Series SSD 128GB

Resultados – Pruebas Sintéticas

Los resultados aquí mostrados solo son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como demostración del rendimiento que se puede esperar de esta tarjeta madre.

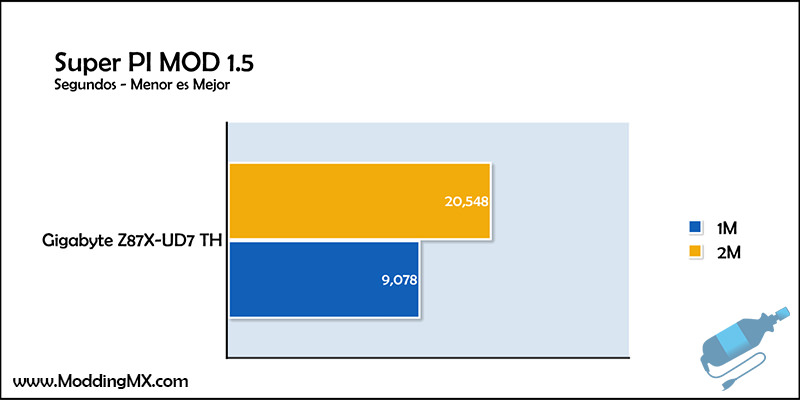

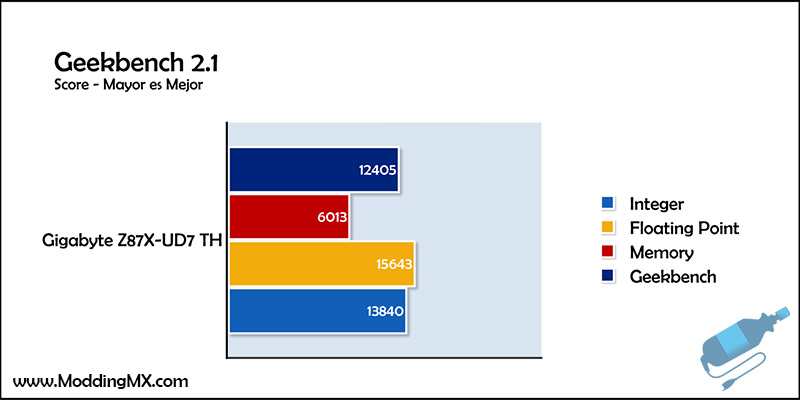

Gigabyte-Z87X-UD7-TH-Geekbench-Benchmark

Gigabyte-Z87X-UD7-TH-Super-PI-MOD-15

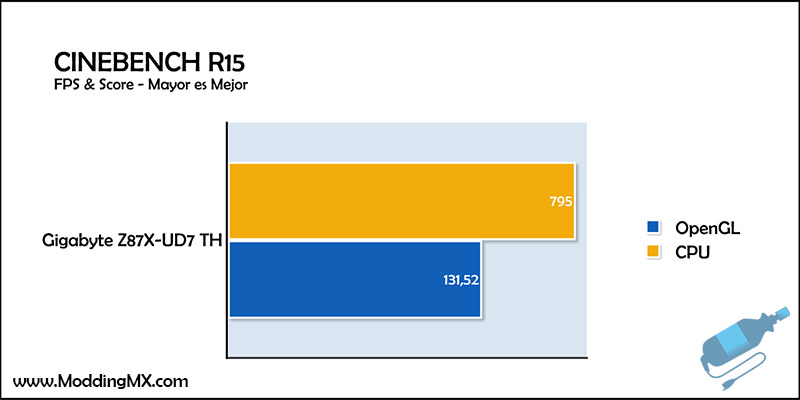

Gigabyte-Z87X-UD7-TH-CINEBENCH-R15-Benchmark

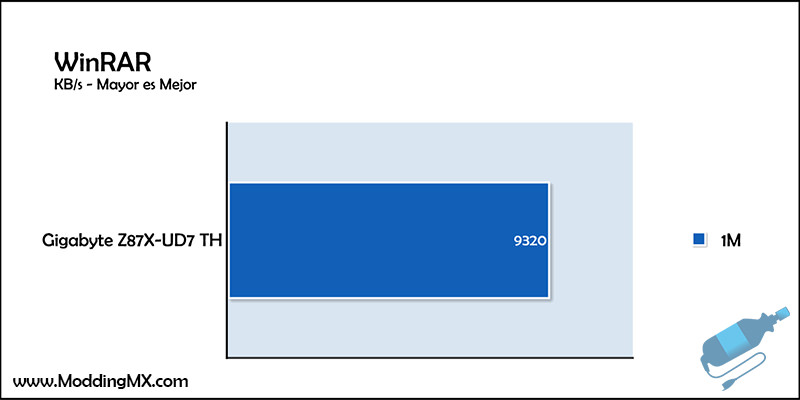

Gigabyte-Z87X-UD7-TH-WinRAR

Resultados – Pruebas Reales

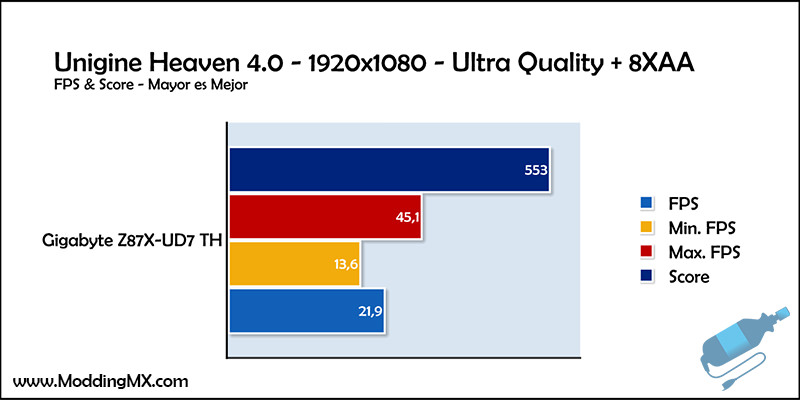

Gigabyte-Z87X-UD7-TH-Unigine-Heaven-4

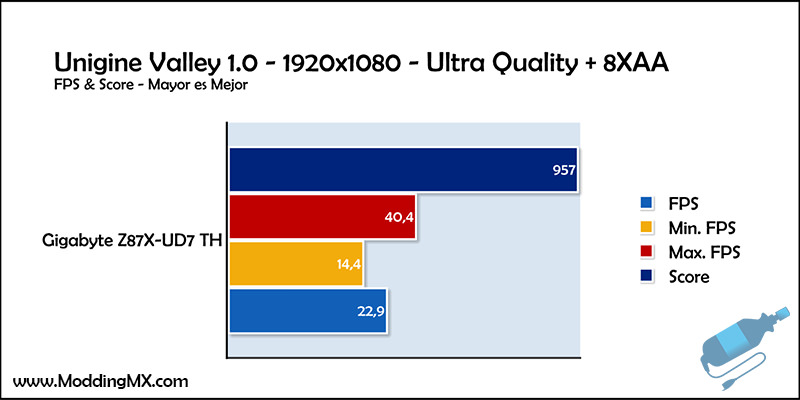

Gigabyte-Z87X-UD7-TH-Unigine-Valley-1

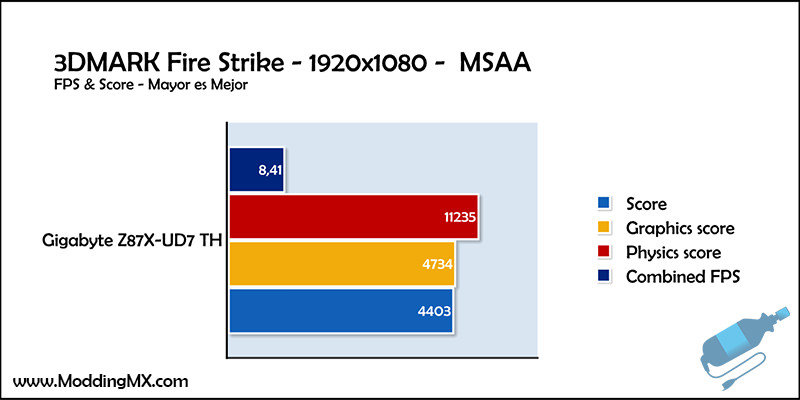

Gigabyte-Z87X-UD7.TH-3DMARK-Fire-Strike

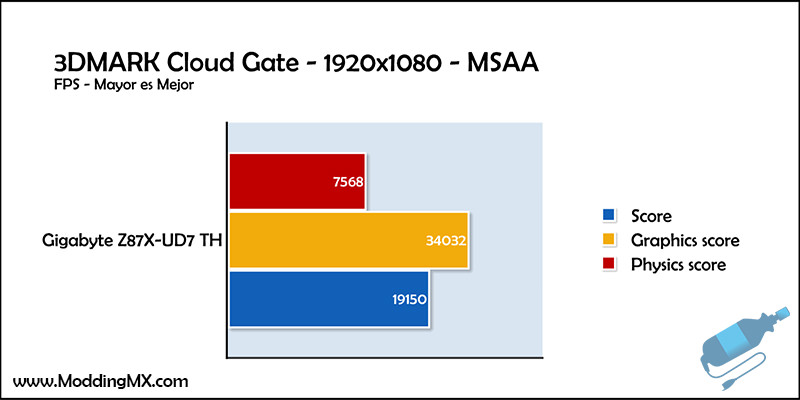

Gigabyte-Z87X-UD7-TH-3DMARK-Cloud-Gate

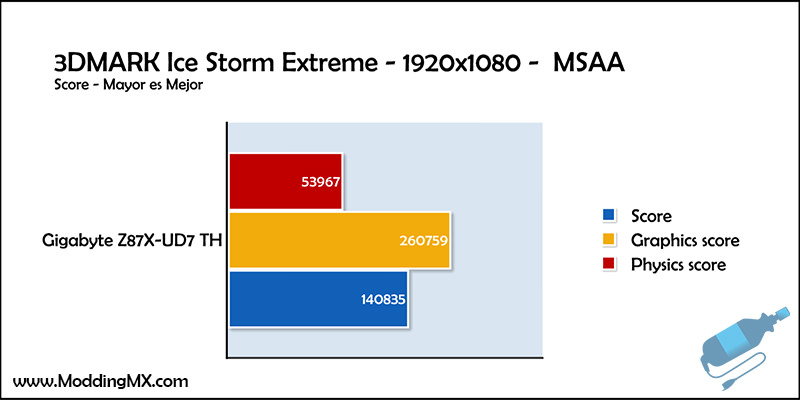

Gigabyte-Z87X-UD7-TH-3DMARK-Ice-Storm

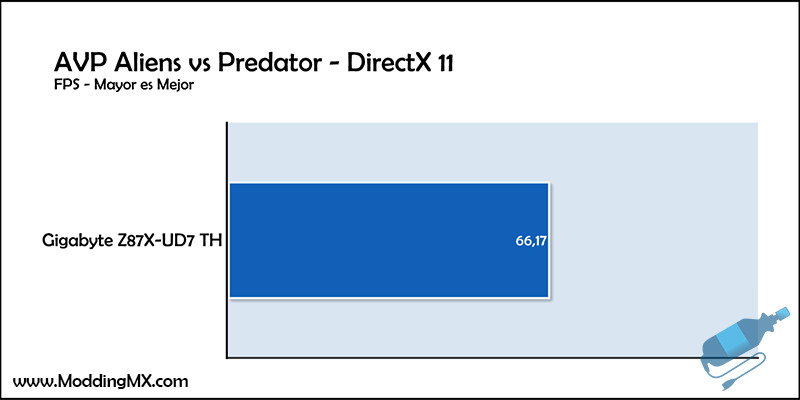

Gigabyte-Z87X-UD7-TH-AVP-Aliens-vs-Predator

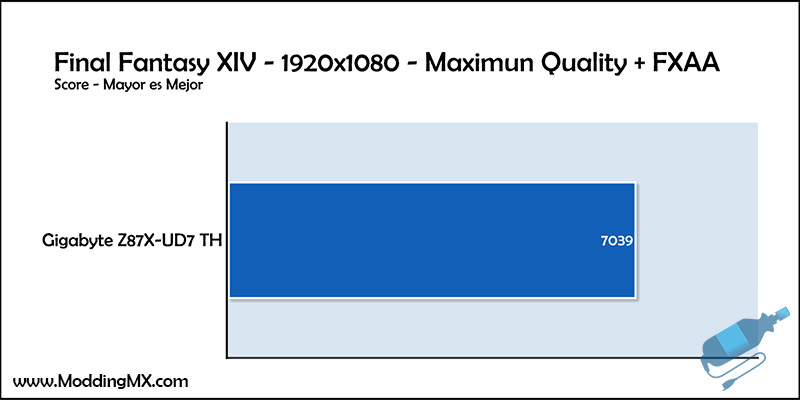

Gigabyte-Z87X-UD7-TH-Final-Fantasy-XIV

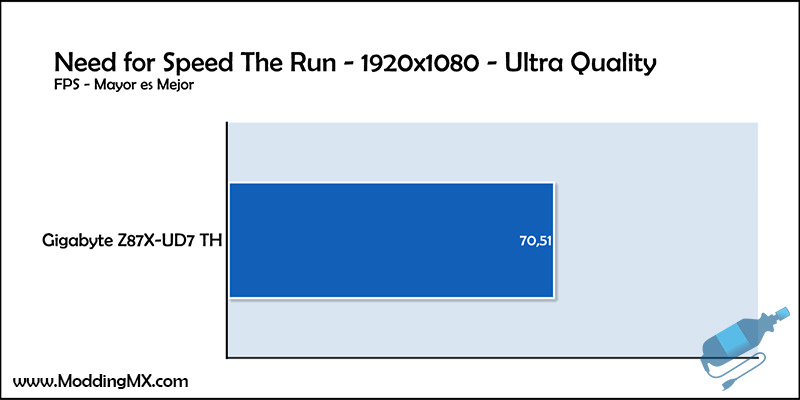

Gigabyte-Z87X-UD7-TH-Need-For-Speed-The-Run

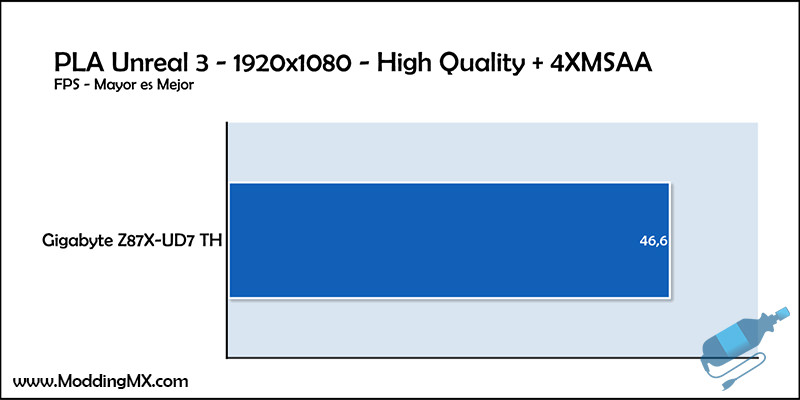

Gigabyte-Z87X-UD7-TH-PLA-Unreal-3

Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

Como entusiastas, modders, gamers u overclockers siempre buscamos lo mejor para nuestros equipos de computo y sobre todo aquellos que nos devuelvan nuestra inversión con grandes prestaciones y utilidades que podamos aprovechar para obtener el mejor rendimiento del resto de nuestros componentes, es por ello que algunos fabricantes nos ofrecen productos que cumplan las características de cada sector y no solo eso, sino que además dotan con cualidades extras que hacen aun más atractivas sus opciones a la hora de adquirir un producto.

Pues es de esta misma filosofía que Gigabyte nos oferta la tarjeta madre Z87X-UD7 TH, una placa enfocada enteramente al sector entusiasta con cualidades que nos permitirán tener una experiencia de computo óptima en todos los sentidos, comenzaremos con destacar la calidad gracias a su tecnología Ultra Durable 5 plus, con la cual tendremos componentes mas frescos, con mejor estabilidad gracias a su diseño energético digital IR así como su ya característico UEFI DualBIOS.

En cuanto a la forma de conexión ahora estamos a un nivel más avanzado gracias a su Dual Thunderbolt, que gracias a su controlador Falcon Ridge nos ofrece un ancho de banda de 20 Gbps, además para nuestra conexión a internet tendremos un combo PCIe Bluetooth 4.0/WiFi con los últimos estándares.

Como extra nos vemos obligados a hablar de su potencial de Overclock y sus características que nos permiten, aún sin contar con experiencia en el mundo de las frecuencias, obtener el mayor rendimiento de nuestros componentes con solo presionar un botón.

En general podemos decir que si buscas un equipo con las mejores prestaciones, la tarjeta madre Gigabyte Z87X-UD7 TH puede ser una de las mejores opciones y es por esta razón que se hace acreedora a nuestra más alta distinción:
