Review – Gigabyte Z97M-D3H

Introducción

¡Hola amigos de ModdingMX! En esta ocasión vamos hablar de un producto orientado a la máxima relación costo-beneficio y es que Gigabyte ha apostado por productos de alta calidad no solo en sus lineas de alto rendimiento sino también en los productos económicos, sobretodo para aquellos orientados al sector empresarial o para personas que disponen de un prepuesto limitado para armar su equipo de computo.

En este caso analizaremos a detalle la tarjeta madre Gigabyte Z97M-D3H perteneciente a la linea UltraDurable, lo que de entrada garantiza sus componentes con lo mejor que la marca ofrece a los consumidores. Observamos, como es característico de la serie 9 en la linea UltraDurable, el empaque en color negro y destacado con amarillo donde por la parte trasera se listan las principales características con que se ha dotado al producto.

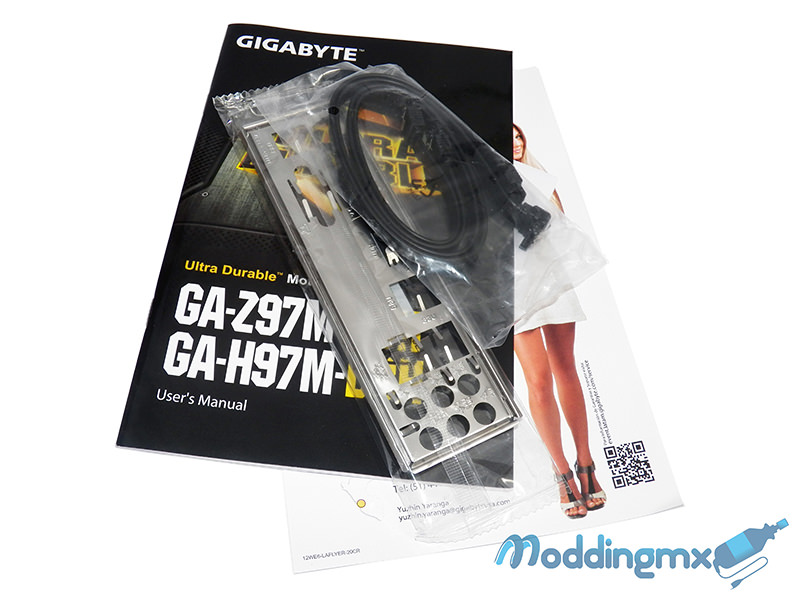

Al ser un producto de entry-level sólo se ha incluido como parte de los accesorios lo básico para comenzar a trabajar una vez adquirida la tarjeta madre:

• Manual de Usuario
• DVD con drivers
• I/O Shield
• 2x Cables SATA

Especificaciones

A detalle

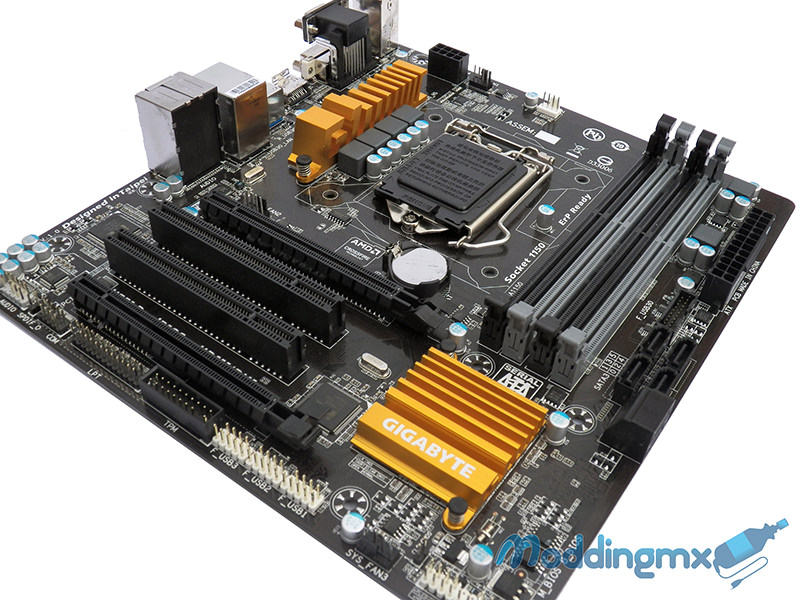

El diseño del empaque se mantiene en la tarjeta madre predominando el color negro con vivos en amarillo, al ser una tarjeta madre con factor de forma mATX observamos más juntos los componentes además de que no tiene mucho que destacar en este punto ya que al ser un producto entry-level se concentró mas en los componentes internos que en el diseño estético exterior.

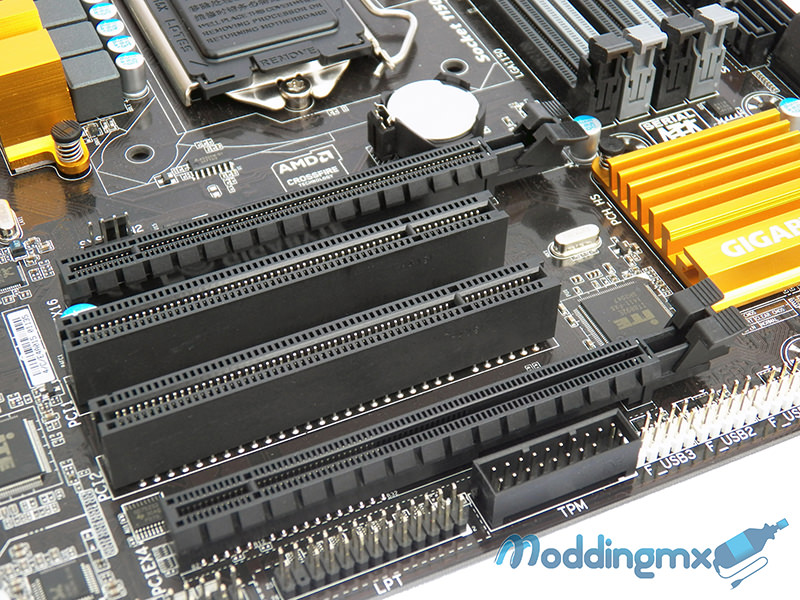

Gracias a que la tarjeta madre cuenta con el chipset Z97 se puede tener arreglos multiGPU con soporte para 2-Way AMD CrossFire, ésto por medio de los puertos de expansión ya que se dispone de un PCI Express 3.0 (PCIEX16) así como uno más PCI Express 2.0 (PCIEX4), también complementando al sistema se añadieron 2x PCI.

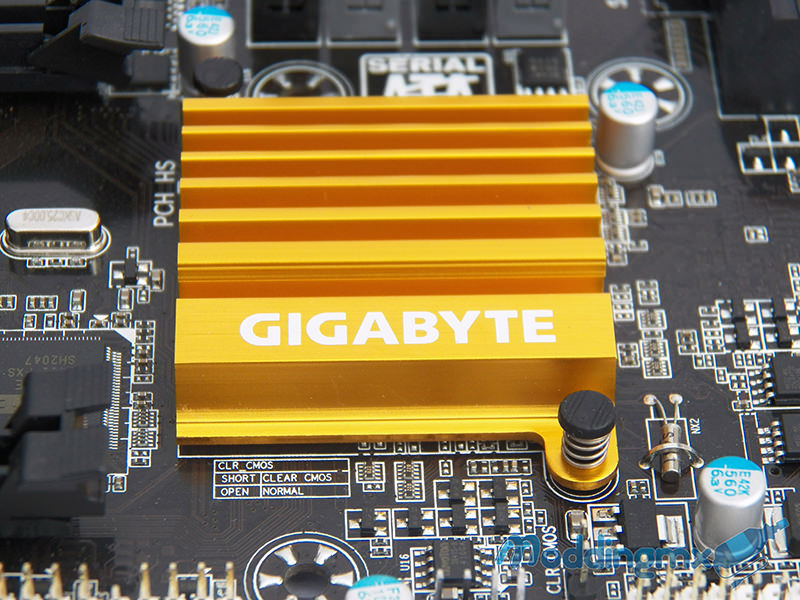

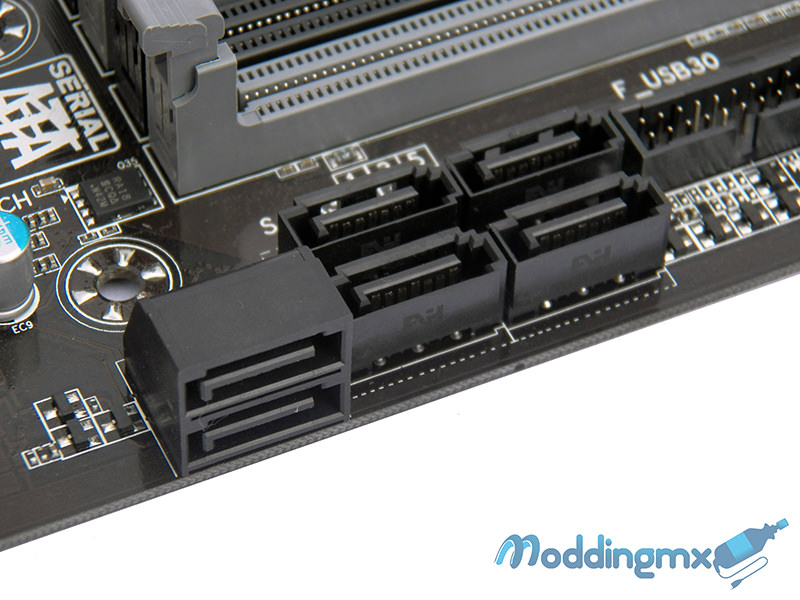

Así pues es como aunado a los puertos de expansión, la tarjeta madre ofrece 6 puertos de conexión para dispositivos de almacenamiento SATA 6Gb/s todos controlados por el propio chipset.

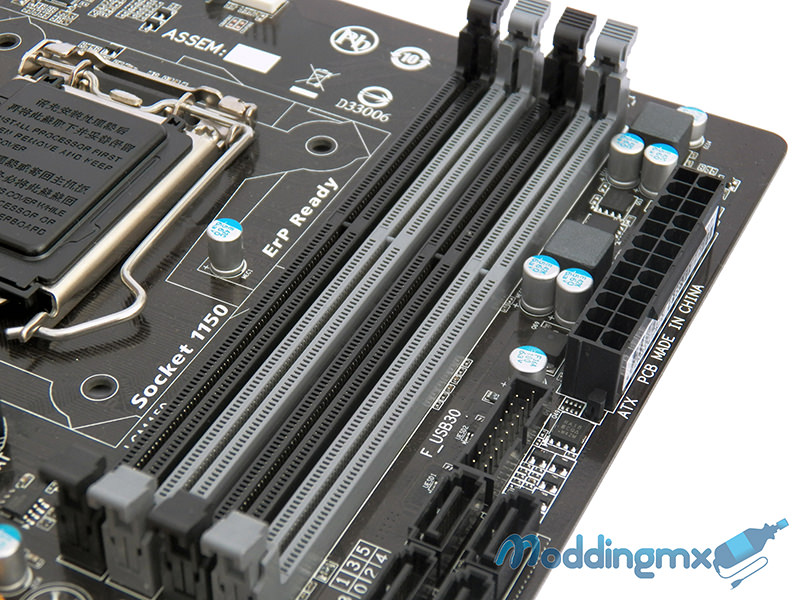

La memoria RAM a instalar tendrá una capacidad máxima de 32GB, esto por medio de sus 4 slots DDR3 en arquitectura Dual Channel, las frecuencias compatibles permiten Overclock así como soporte para Extreme Memory Profile (XMP). A continuación se listan las frecuencias admitidas:

• DDR3 3100(O.C.) MHz
• DDR3 3000(O.C.) MHz
• DDR3 2933(O.C.) MHz
• DDR3 2800(O.C.) MHz
• DDR3 2666(O.C.) MHz
• DDR3 2600(O.C.) MHz
• DDR3 2500(O.C.) MHz
• DDR3 2400(O.C.) MHz
• DDR3 2200(O.C.) MHz
• DDR3 2133(O.C.) MHz
• DDR3 2000(O.C.) MHz
• DDR3 1866(O.C.) MHz
• DDR3 1800(O.C.) MHz
• DDR3 1600 MHz
• DDR3 1333 MHz

Lo interesante de esta tarjeta madre es que disponemos de un producto de altas prestaciones y un precio bajo, en México se encuentra en aproximadamente $ 1,300.00 pesos, además de contar con el chipset Z97 que nos permite realizar overclock así como disponer de mayor cantidad de conectores SATA y PCIe.

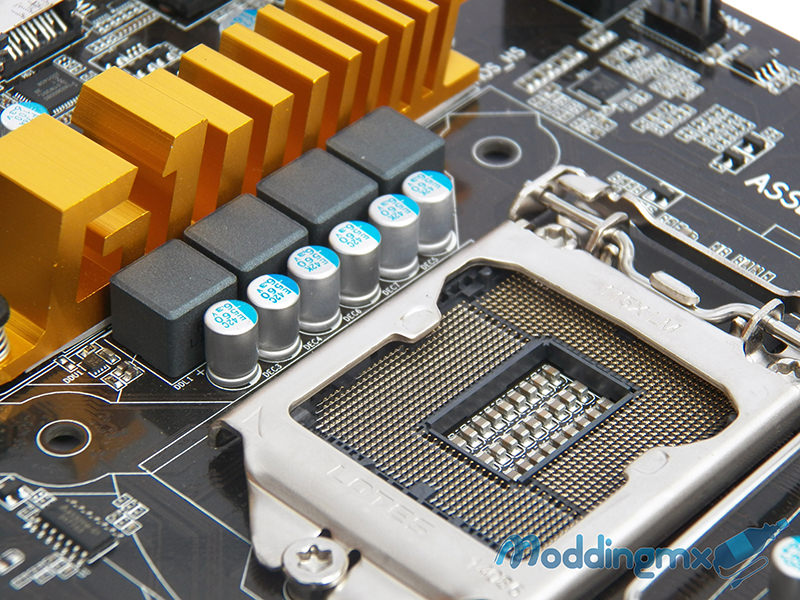

Ahora hablaremos de las prestaciones de la linea UltraDurable entre las que encontraremos el Socket del CPU Chapado en Oro 5x (15µ), ésto añade mayor tiempo en la vida útil del componente así como mejorar el contacto evitando perdida de información y nuestra principal ayuda contra la corrosión, también se dispone de capacitores sólidos y MOSFETs especializados para ofrecer un producto de calidad durante más tiempo de funcionamiento.

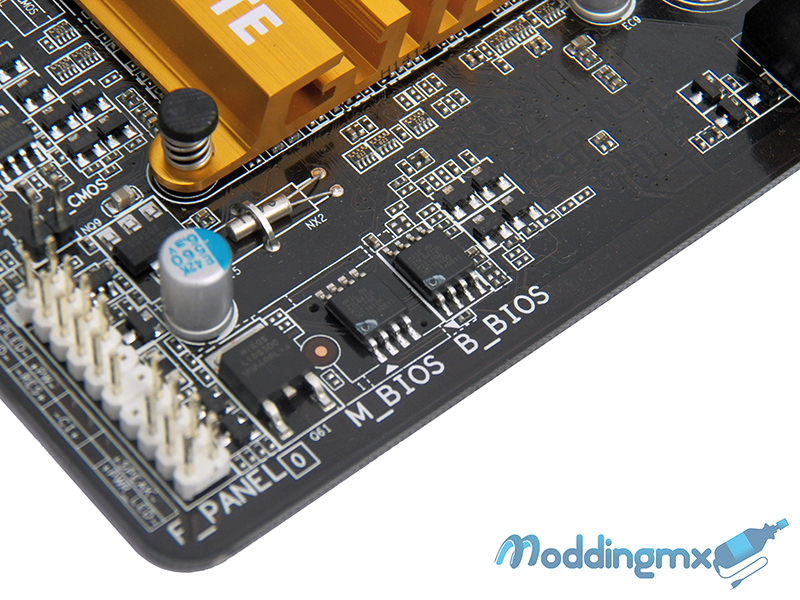

UEFI DualBIOS, tecnología icono de Gigabyte encargada de proteger una de las partes primordiales del sistema como lo es el UEFI BIOS añadiendo un BIOS de respaldo, el cual entra en acción en caso de presentar alguna falla el BIOS principal por algún inconveniente frecuente como virus, archivos corrompidos o una actualización incorrecta.

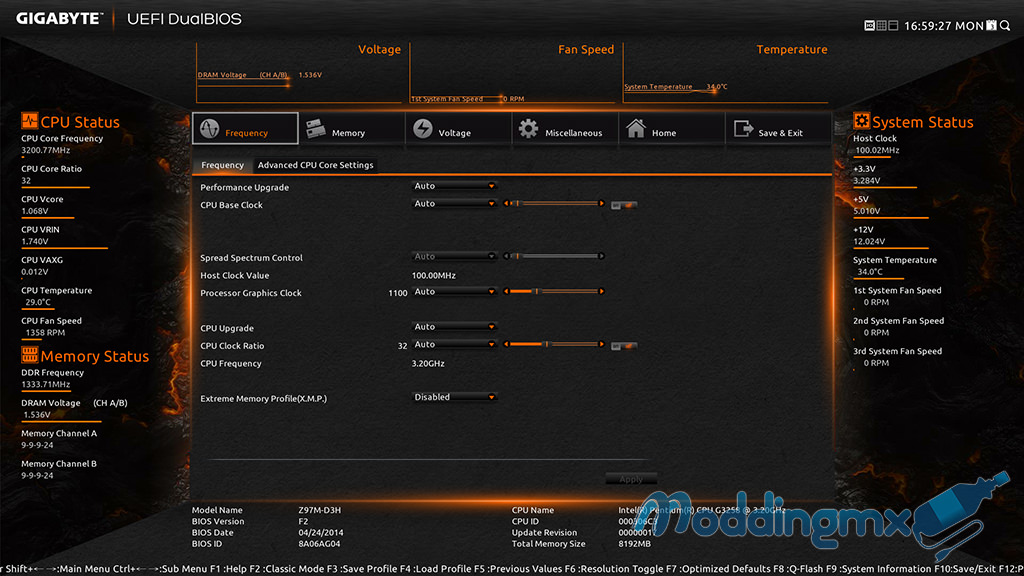

UEFI BIOS

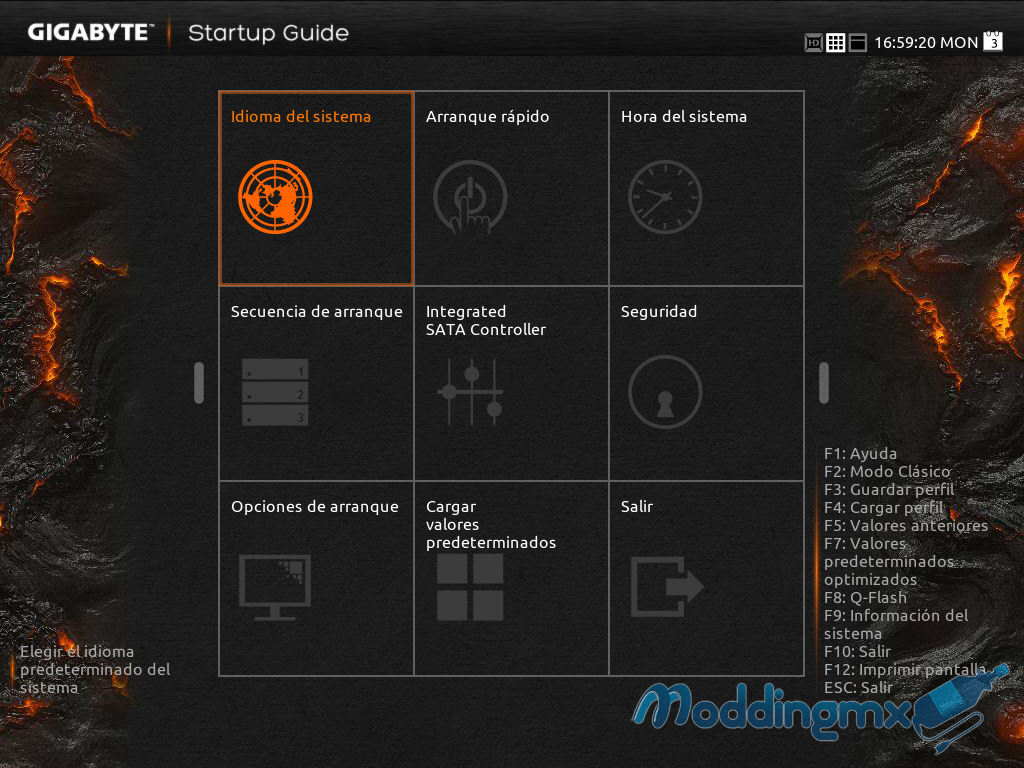

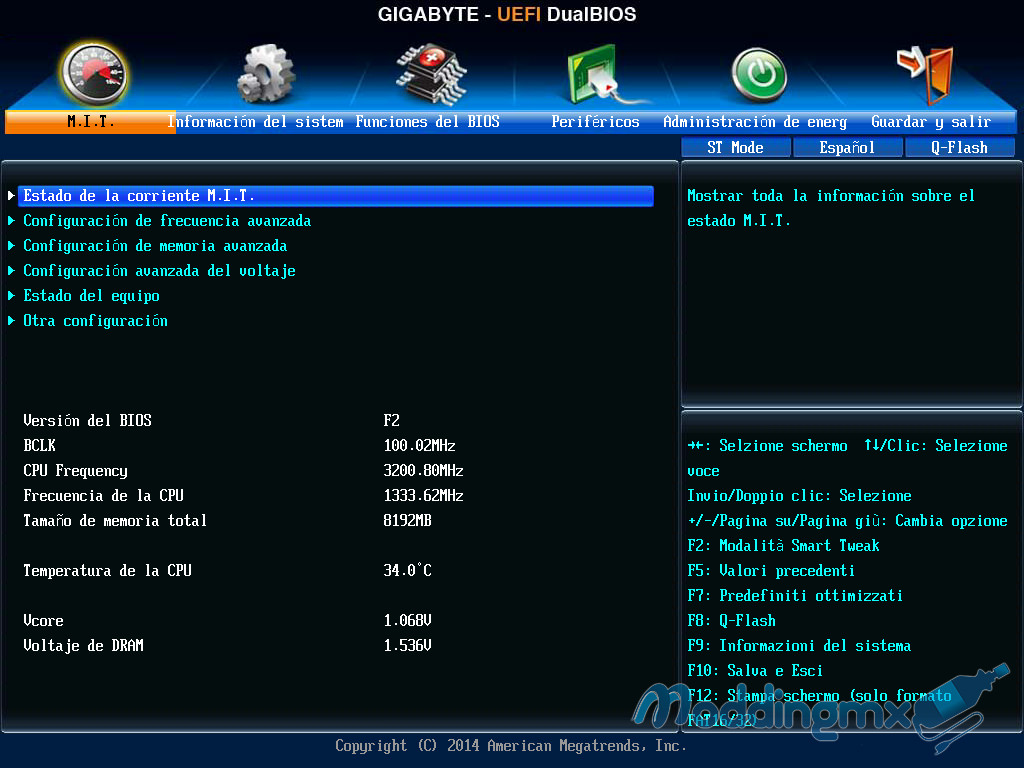

La nueva presentación del BIOS en el chipset Z97 es más intuitiva permitiendo de esta manera realizar configuraciones más rápidas, la primer pantalla que se nos despliega al ingresar en el BIOS nos permite configurar:

• Idioma del Sistema – Será aquí donde seleccionaremos el idioma a utilizar en el BIOS.
• Arranque rápido – Iniciará de manera más eficiente nuestro sistema debido a que cargará solo los elementos básicos notando una mejoría de tiempo en el inicio de nuestro sistema operativo.
• Hora del sistema – Configuración de fecha y hora del sistema.
• Secuencia de arranque – Selección de la prioridad de arranque de los dispositivos conectados, bastará con sólo arrastrarlos con el puntero.
• Integrated SATA Controller – Nos permitirá configurar los parámetros de nuestros dispositivos conectados a los puertos SATA, entre ellos podremos habilitarlos o deshabilitarlos.
• Seguridad – Posibilidad de establecer una contraseña la cual podrá proteger a todo el sistema o sólo la configuración, dependiendo que tanto queramos cuidar nuestro equipo de personas no autorizadas.
• Opciones de arranque – Estilo del BIOS donde se pueden seleccionar de entre cuatro opciones la que mejor nos agrade para la interfaz.
• Cargar Valores predeterminados – El sistema vuelve a la configuración de fábrica.

También nos será posible regresar a la interfaz del BIOS más conocido y el que se utiliza en la serie anterior, para ello solo debemos dar click en la flecha izquierda y se nos desplegará el menú, aquí contamos con las mismas opciones pero más detallado en el área de overclock.

Y finalmente para aquellos que aún no se sientan cómodos con las nuevas interfaces dispondremos de la versión clásica donde encontramos las mismas opciones pero con la interfaz que se ha manejado durante más tiempo.

Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Equipo de pruebas

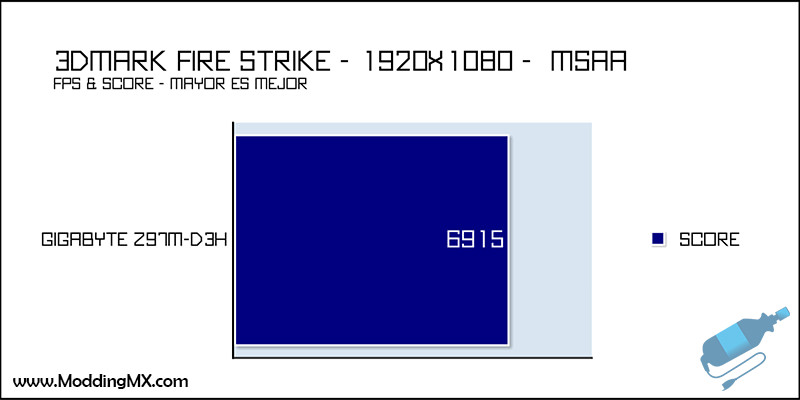

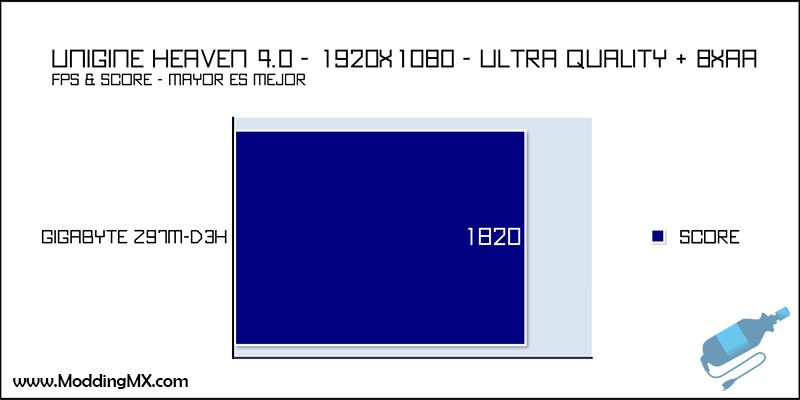

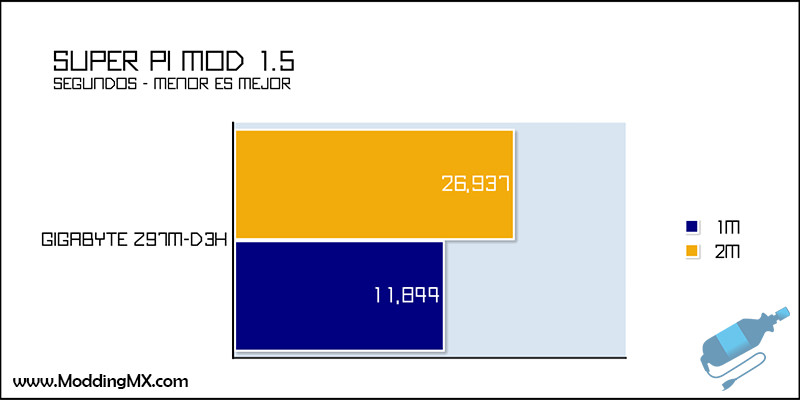

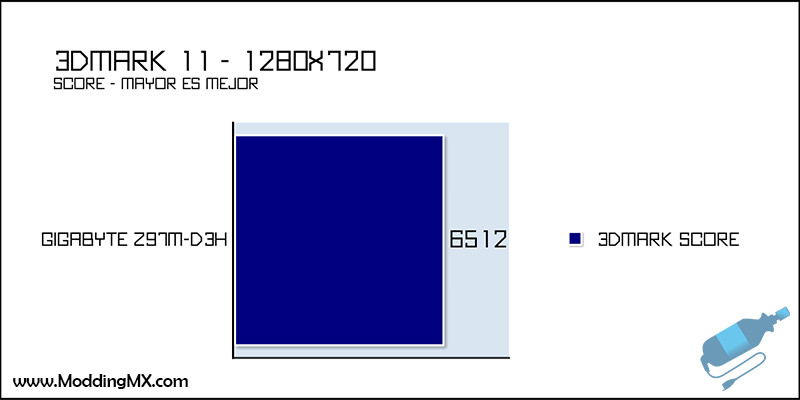

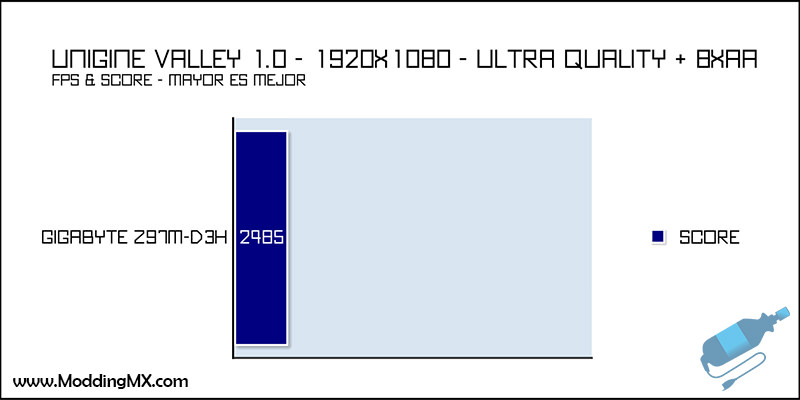

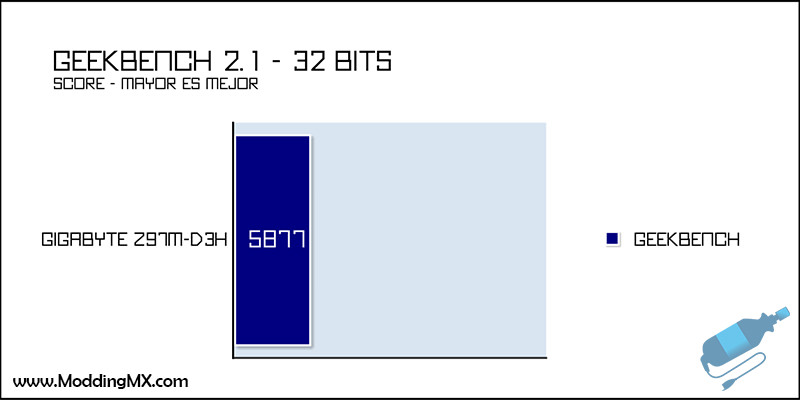

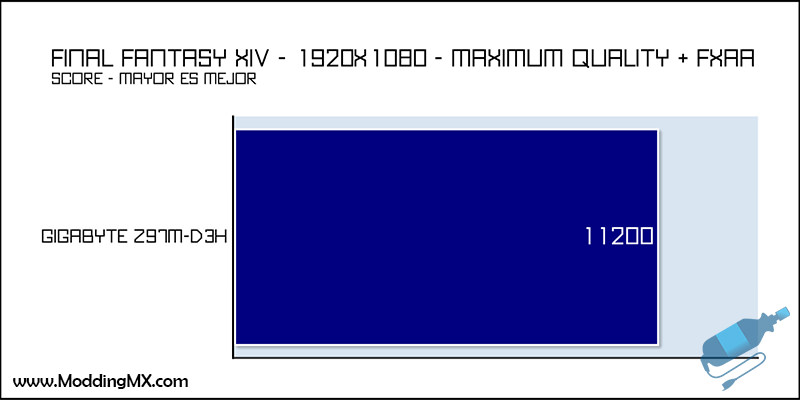

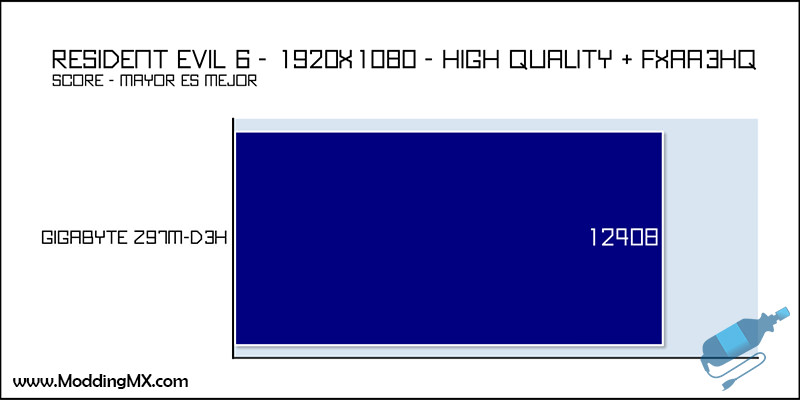

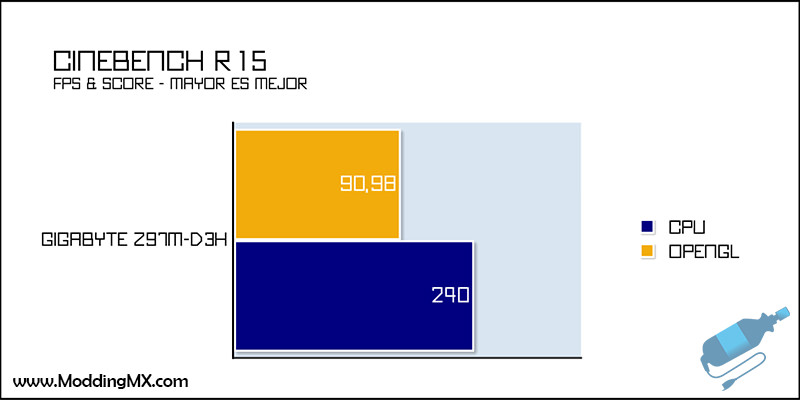

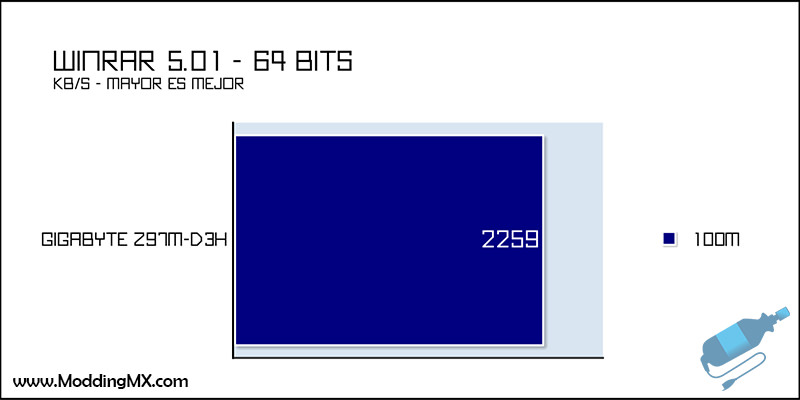

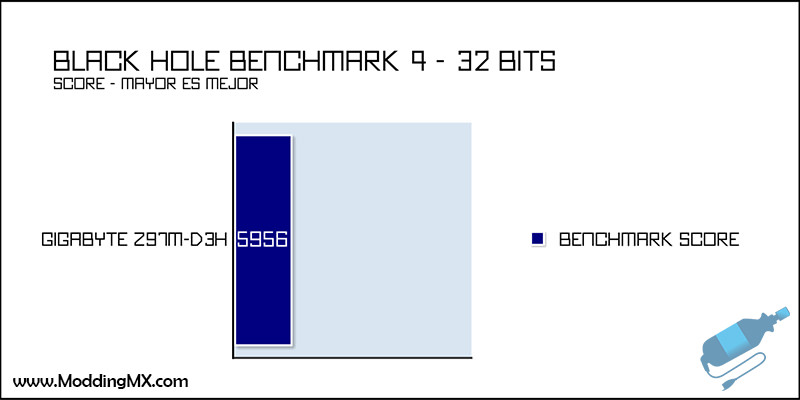

Resultados – Pruebas Sintéticas

Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como demostración del rendimiento que se puede esperar de esta tarjeta madre.

Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

Cuando se dispone de un presupuesto limitado o se quiere hacer una inversión duradera siempre será una búsqueda exhaustiva encontrar el producto que mejor se adecue a las necesidades de cada proyecto, esto es una interrogante que muchas marcas conocen motivo principal por el cual se han hecho un esfuerzo importante por ofrecer lo mejor de la tecnología en los productos entry-level y no solo concentrar todos los recursos en los productos de alto rendimiento.

En el caso de Gigabyte con la tarjeta madre Z97M-D3H se orienta principalmente a la durabilidad y esto es lógico ya que la tarjeta pertenece a la linea Ultra Durable especializada en ofrecer productos con prestaciones únicas para tener una producto longevo en situaciones aun extremas de uso.

Podremos destacar de este producto primordialmente su tecnología UEFI DualBIOS pensada en proteger uno de los componentes principales del sistema, además nos encontramos con un producto de precio accesible pero con la ventaja de contar con el chipset Z97 lo cual nos permite contar con un PCIe 3.0 así como soporte para arreglos multiGPU por medio de 2-Way AMD CrossFire.

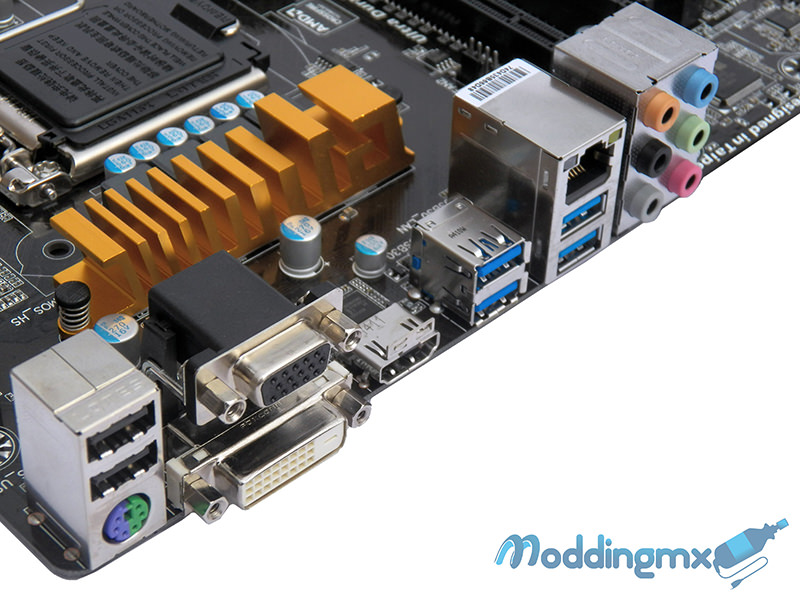

La durabilidad del sistema se realiza por medio de sus capacitores sólidos los cuales tienen mayor vida útil que los de referencia así como el Socket del CPU Chapado en Oro 5x (15µ) para evitar corrosión y mejorar el contacto del mismo, se tiene de igual manera protección contra descargas electrostáticas en el LAN y USB del panel trasero.

Todas estas características hacen destacar el producto como una buena opción su lo que se quiere es lo básico para el funcionamiento con características extras del chipset Z97 pero un presupuesto limitado o ajustado para un proyecto motivo por el cual se hace acreedor a nuestra distinción ModdingMX Bronze:
