Review – Gigabyte Z97X-GAMING 5

¡Hola amigos de ModdingMX! En esta ocasión les presentaremos el review de la tarjeta madre Gigabyte Z97X-GAMING 5, una nueva linea ya comentada anteriormente con el review de la Gigabyte Z97X-GAMING G1 WiFi-BK, donde tendremos prestaciones enfocadas para los gamers destacando principalmente características como Audio, Video y Red. Además destaca primordialmente el abandono del color verde, el cual ya era característico en Gigabyte, para pasar al color negro y rojo, un color adoptado por todos los gamers como el estandarte cuando de FPS y texturas hablamos.

Gigabyte-Z97-H97-2

Ahora que Gigabyte ha puesto foco en cada uno de los diferentes compradores, contaremos con productos que ofrecen las características idóneas para el uso que nosotros queramos darle, además de dotar algunos con calidad extra con la ya conocida serie Black Edition, es de esta manera como nosotros queremos mostrar cada uno de los productos disponibles en el mercado y poder orientarnos y que ustedes al momento de adquirir un producto conozcan su rendimiento, tecnologías y sobre todo si es el que mejor cumple con las necesidades que son requeridas en su sistema.

Empaque y Accesorios

Gigabyte-Z97X-GAMING-5-1

En la parte frontal del empaque encontramos el cambio de colores de la linea, ahora basado en rojo y negro, algo que ya caracteriza a los gamers, además del ojo representativo para Gigabyte en esta linea de productos G1, encontraremos también el modelo de la tarjeta madre así como la insignia de «Ultra Durable«.

Gigabyte-Z97X-GAMING-5-2

En su contraparte encontraremos detalladas algunas tecnologías integradas siendo primordial en esta linea de gamers: Rendimiento, Audio, Red y Diseño; se muestra gráficamente con una imagen de la tarjeta madre los principales componentes así como conectores del panel trasero.

Gigabyte-Z97X-GAMING-5-3

En los laterales encontraremos similitud en todos exceptuando el superior donde se listan características y beneficios, ésto lo encontraremos en diferentes idiomas entre ellos lógicamente tendremos español.

Gigabyte-Z97X-GAMING-5-4

En el resto de los laterales no encontraremos diferencia alguna comenzando con el logotipo de Gigabyte, el distintivo de la linea a la cual pertenece la tarjeta madre (G1 GAMING) y finalmente el modelo del producto.

Gigabyte-Z97X-GAMING-5-11

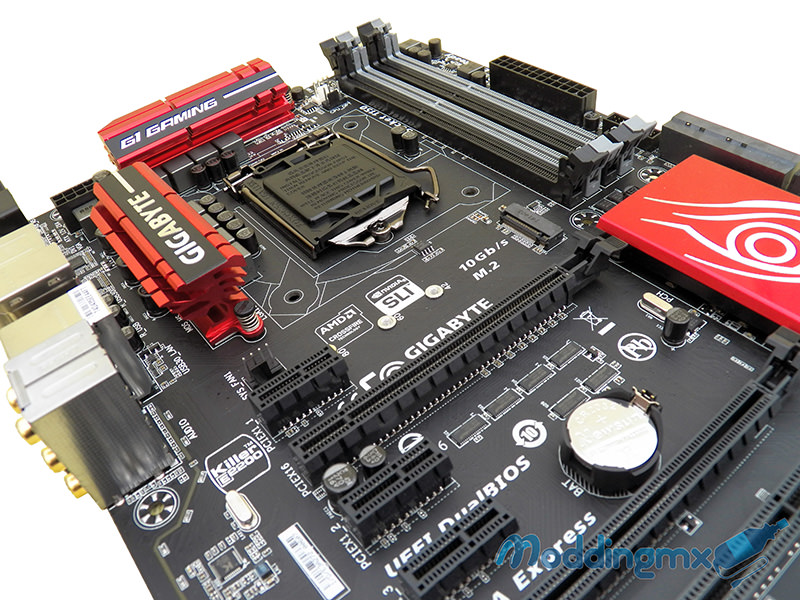

En el interior del empaque encontraremos nuestra tarjeta madre, donde como ya habíamos mencionado el cambio principal es la renovación de los colores, en cuanto al diseño destacan los grabados sobre una placa metálica en los disipadores pasivos.

Gigabyte-Z97X-GAMING-5-6

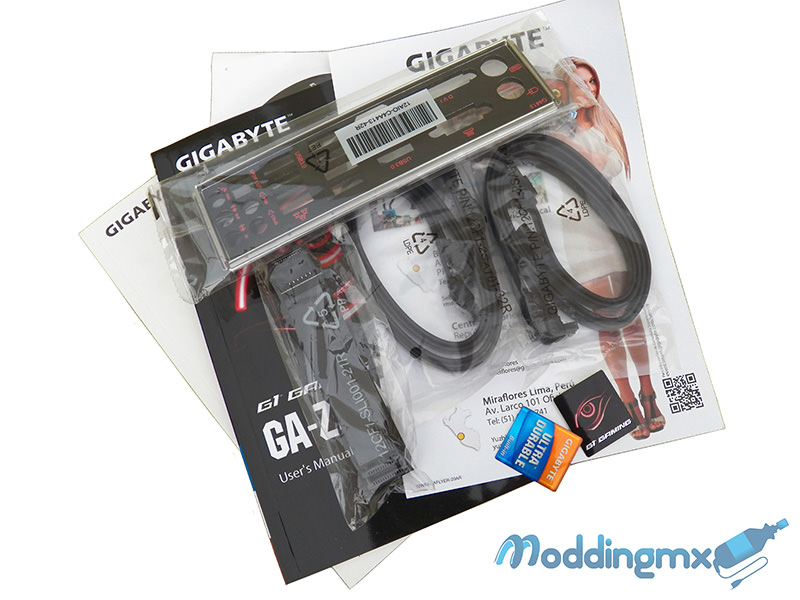

Además de la tarjeta madre encontraremos una serie de accesorios para la instalación del sistema entre los que contaremos con:

  • Manual de Usuario
  • Guía de instalacion
  • 4x Cables SATA
  • Puente SLI
  • I/O Shiel
  • 2x stickers (UltraDurable, G1 GAMING)
  • Drivers y utilidades

Especificaciones

Especificaciones
CPUIntel Socket 1150 para la 4th y 5th Generación de procesadores Core i7/i5/i3/Pentium/Celeron
ChipsetIntel Z97
Memoria4x DIMM, Max. 32GB
Arquitectura Dual Channel Memory
Soporta Intel Extreme Memory Profile (XMP)
Gráficos1x HDMI
1x D-Sub
1x DVI-D
Multi-GPU3-Way/2-Way AMD CrossFire/2-Way nVidia SLI
Puertos de expansión1x PCI Express 3.0 x16 (PCIEX16)
1x PCI Express 3.0 x16 (PCIEX8)
1x PCI Express 3.0 x16 (PCIEX4)
3x PCI Express 2.0 x1
1x PCI
AlmacenamientoChipset Z97

1x Conector M.2 PCIe
6x Puertos SATA3
1x SATA Express
LAN1x Qualcomm Atheros Killer E2201 LAN chip (10/100/1000 Mbit)
AudioRealtek ALC1150
Soporte para Sound Blaster X-Fi MB3
Puertos USBChipset

6x USB 3.0
8x USB 2.0
Factor de FormaATX

Gigabyte-Z97X-GAMING-5-21

A detalle

Gigabyte-Z97X-GAMING-5-19

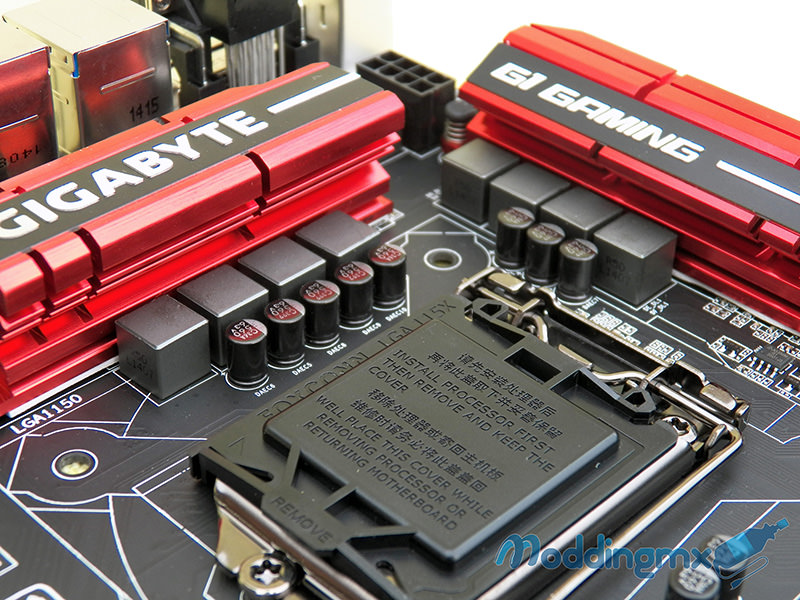

Analizaremos a detalle la Gigabyte Z97X-GAMING 5 y listaremos las tecnologías incluidas, mismas que proporcionan las herramientas necesarias para obtener el mejor rendimiento en nuestras partidas online destacando el audio y la conectividad.

Gigabyte-Z97X-GAMING-5-9

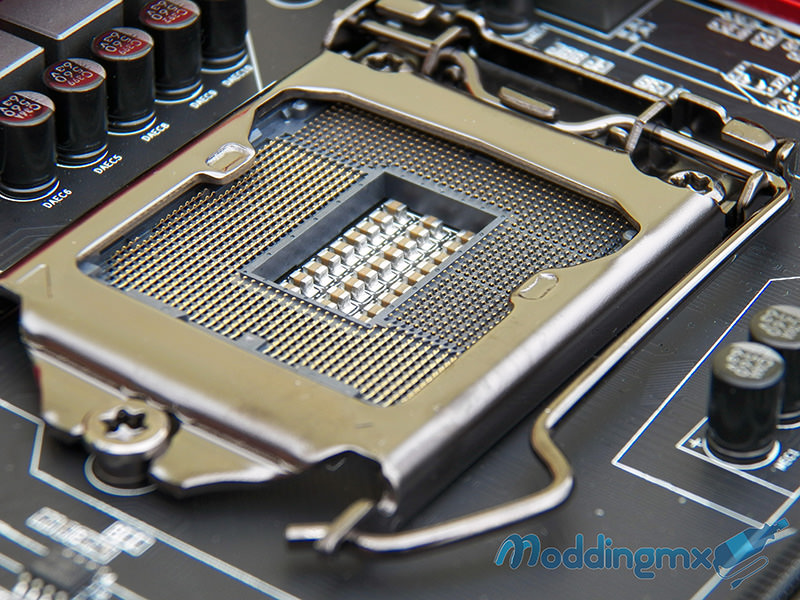

Al ser un chipset Z97, la instalación del CPU dentro de nuestro sistema se va a realizar por medio del socket 1150, y es aquí donde destacaremos la tecnología 15µ Gold Plated CPU socket, la cual ayudará mejorando el contacto de los pines, de esta manera la transmisión de información será más fiable y estable, recordando además que este socket es compatible con la 4ta generación de procesadores Intel así como la futura 5ta generación.

Gigabyte-Z97X-GAMING-5-7

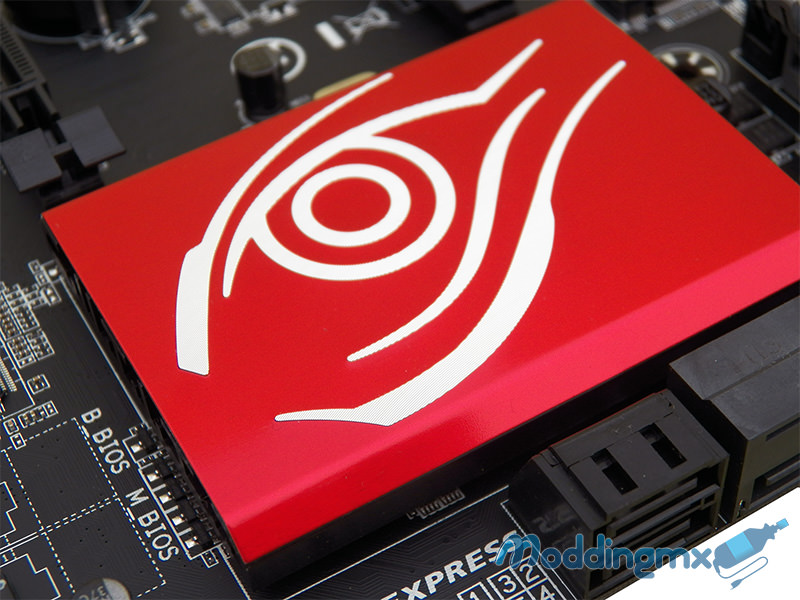

Para mantener nuestro chipset z97 fresco se ha incorporado un disipador pasivo, el diseño del mismo está renovado con los nuevos colores así como el icono insignia de la linea G1 GAMING.

Gigabyte-Z97X-GAMING-5-10

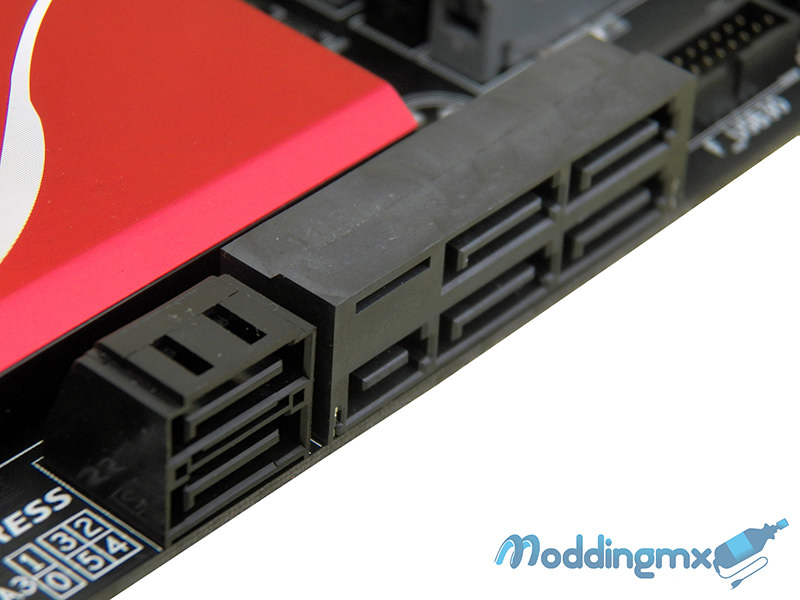

Como una de las novedades del chipset z97 en esta tarjeta madre tendremos disponible el nuevo conector SATA Express el cual, gracias al aprovechamiento de las lineas PCIe, nos ofrecerá una velocidad de transferencia de hasta 10Gb/s, más del doble en comparativa con SATA 3, aunque se mantiene este tipo de interfaz con 4 puertos extras para conectar todos nuestros dispositivos de almacenamiento.

Gigabyte-Z97X-GAMING-5-8

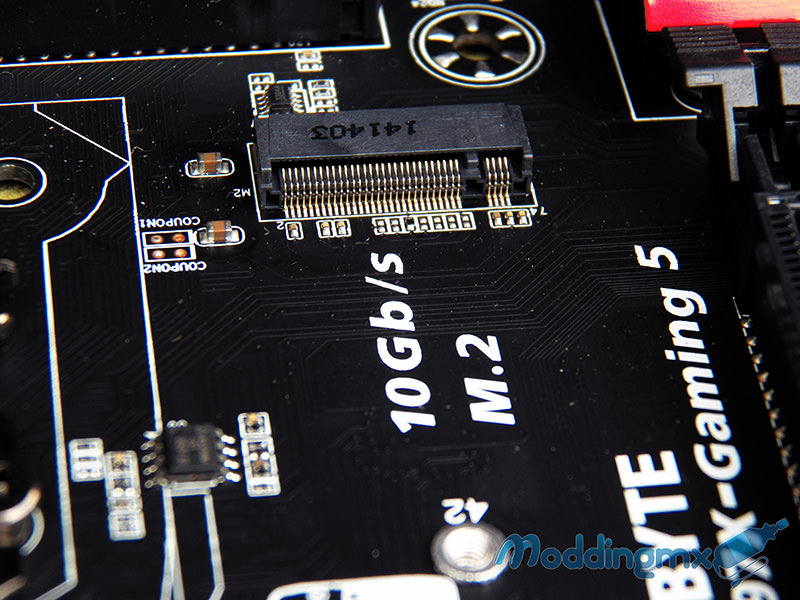

Así como ahora se contará con SATA Express, también tendremos otra alternativa para los dispositivos de almacenamiento con el conector M.2 ofreciendo una conectividad PCIe, que a diferencia de mSATA o SATA3, nos otorga una velocidad de transferencia de hasta 10Gb/s, la principal desventaja en el sistema será que solo podremos utilizar un conector (SATA Express o M.2) ya que no pueden ser utilizados a la par.

Gigabyte-Z97X-GAMING-5-18

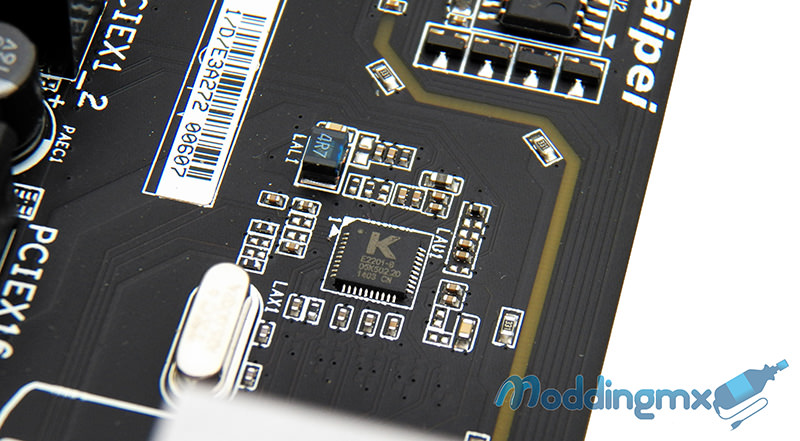

Habíamos comentado un poco acerca de la importancia del sistema de conexión para los gamers, motivo por el cual con la incorporación del controlador Killer E2200 de Qualcomm Atheros obtendremos un beneficio de hasta un 50% de velocidad más rápido en juegos y hasta un 300% en vídeos, esta solución de alto rendimiento permitirá tener partidas sin interrupciones tal como el eslogan de esta tecnología NO LAG, JUST FRAG!.

Gigabyte-Z97X-GAMING-5-16

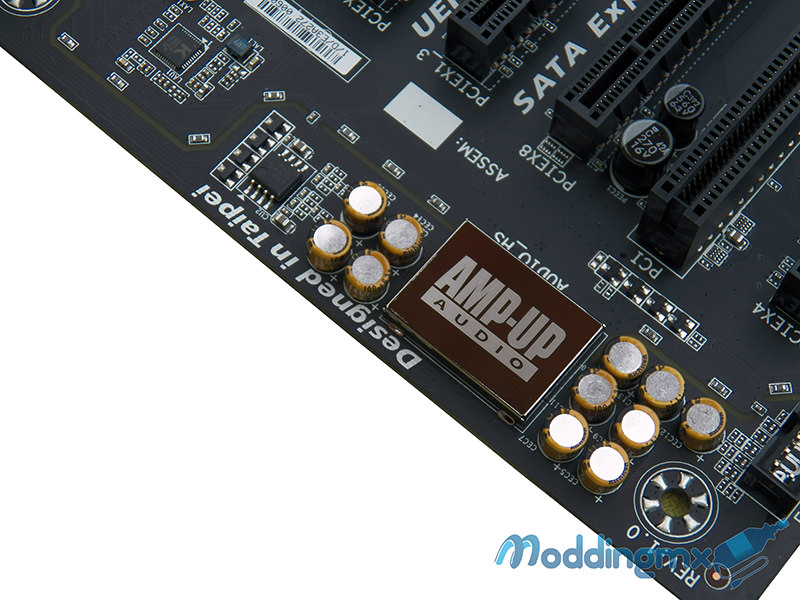

El audio, siendo otro de los puntos primordiales para un gamer, estará a cargo del chip Realtek ALC1150, el cual además esta protegido de interferencias electromagnéticas debido a la separación del PCB con la zona del hardware de audio. Se cuenta con componentes de alta calidad como los capacitores de audio de alto rendimiento así como amplificadores de audio, que en conjunto nos ofrecen una solución completa con una salida de audio profesional, detalles más nítidos y menos distorsión.

Gigabyte-Z97X-GAMING-5-17

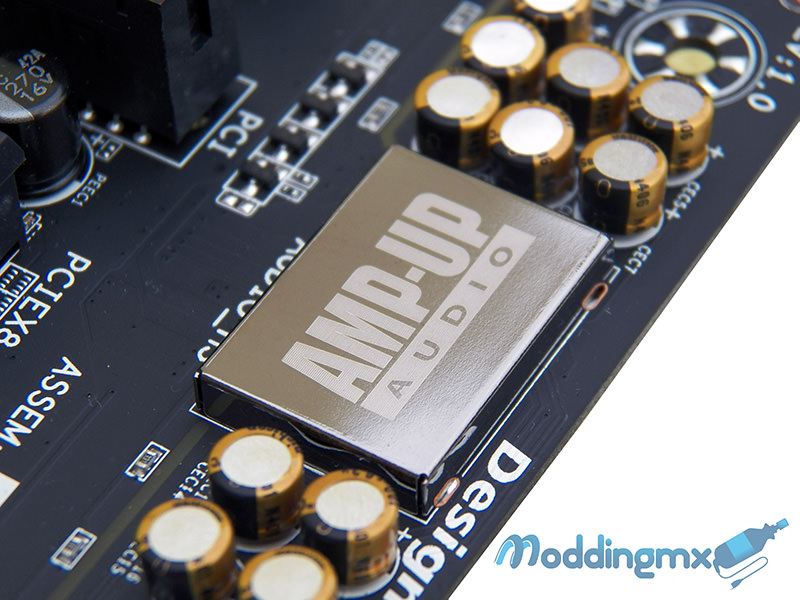

De esta manera el enfoque G1 Audio se convierte en la solución ideal para obtener la mejor calidad de audio mediante el hardware y complementado con la inclusión del software Sound Blaster X-Fi MB3, finalmente protegiendo las salidas de audio se dotaron de Gold Plated Audio para alargar la vida útil de los conectores así como mejorar la conductividad.

Gigabyte-Z97X-GAMING-5-15

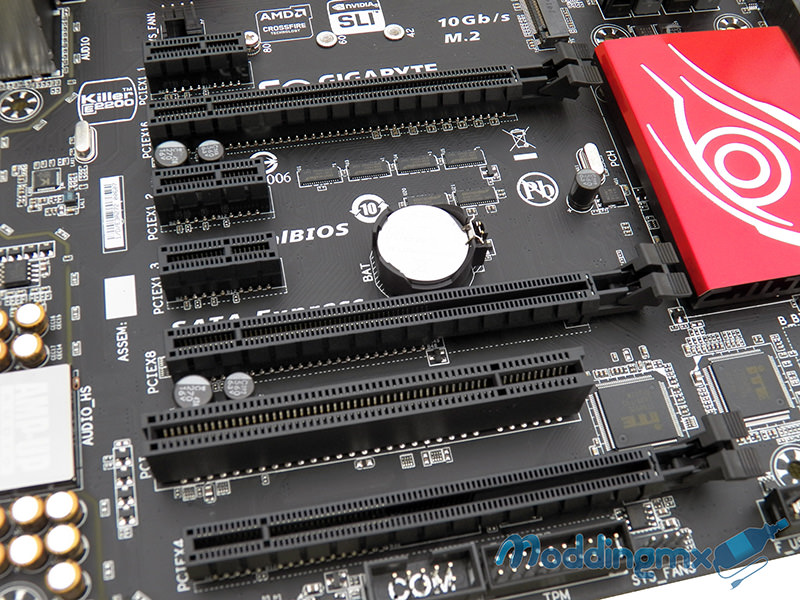

Para la linea G1 GAMING se han incorporado una serie de puertos PCIe pensando únicamente en lo que todo gamer necesita para obtener el mejor rendimiento dentro del  sistema contando con:

  • 1x PCI Express 3.0 x16 (PCIEX16)
  • 1x PCI Express 3.0 x16 (PCIEX8)
  • 1x PCI Express 3.0 x16 (PCIEX4)
  • 3x PCI Express 2.0 x1
  • 1x PCI

Además para los gamers mas extremos se cuenta con soporte para arreglos multi GPU (3-Way/2-Way AMD CrossFire y 2-Way nVidia SLI).

Gigabyte-Z97X-GAMING-5-12

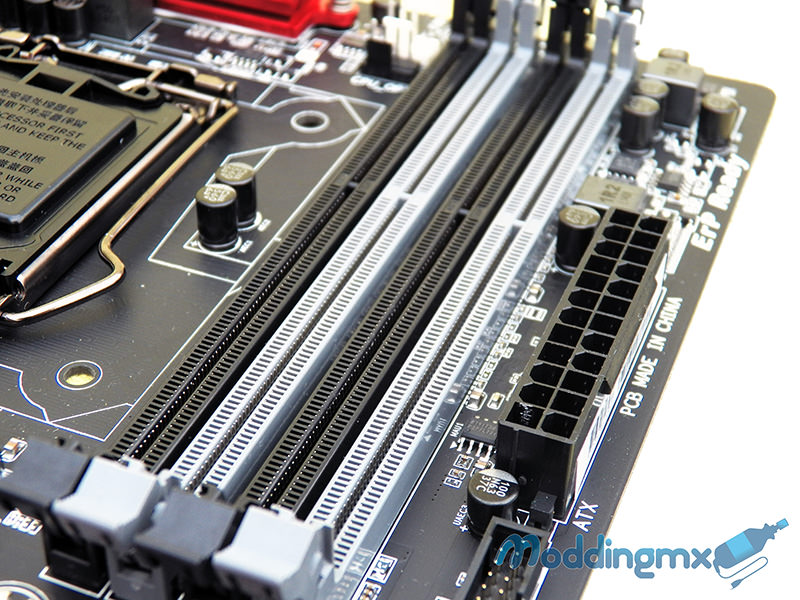

La instalación de los módulos de memoria RAM se realizará por medio de los 4 slots DDR3 disponibles, contando con hasta un máximo de 32GB los cuales trabajarán en arquitectural Dual Channel (denotada la correcta instalación por el código de colores) con soporte para Extreme Memory Profile (XMP) y en las siguientes frecuencias:

  • DDR3 3100(O.C.) MHz
  • DDR3 3000(O.C.) MHz
  • DDR3 2933(O.C.) MHz
  • DDR3 2800(O.C.) MHz
  • DDR3 2666(O.C.) MHz
  • DDR3 2600(O.C.) MHz
  • DDR3 2500(O.C.) MHz
  • DDR3 2400(O.C.) MHz
  • DDR3 2200(O.C.) MHz
  • DDR3 2133(O.C.) MHz
  • DDR3 2000(O.C.) MHz
  • DDR3 1866(O.C.) MHz
  • DDR3 1800(O.C.) MHz
  • DDR3 1600 MHz
  • DDR3 1333 MHz

Gigabyte-Z97X-GAMING-5-13 Gigabyte-Z97X-GAMING-5-14

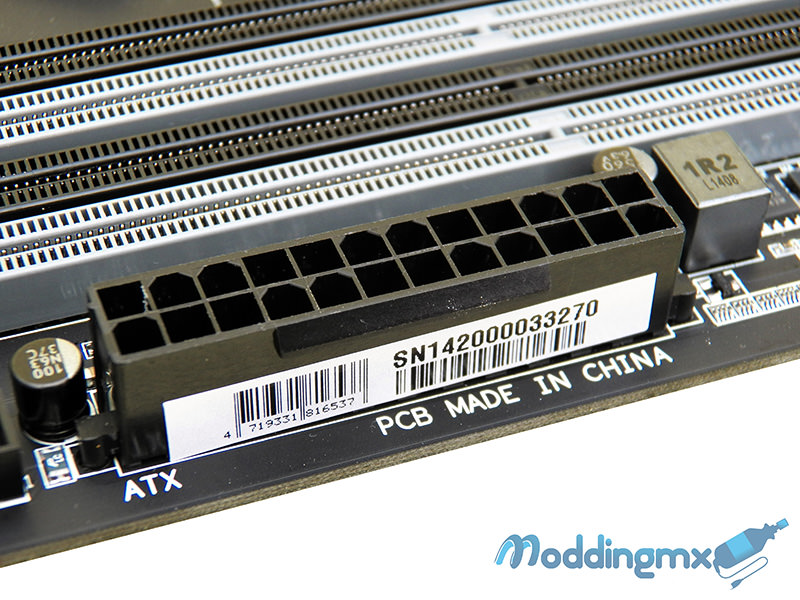

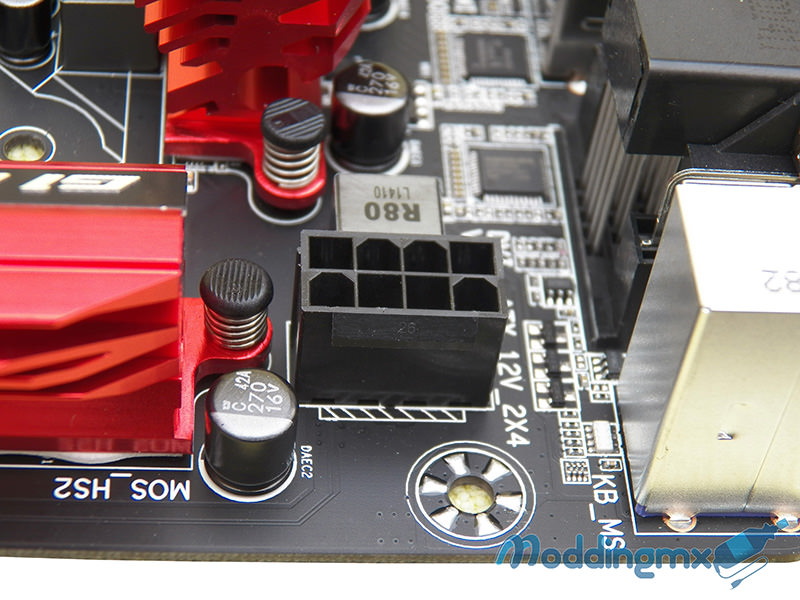

Finalmente mencionar que la alimentación energética del  sistema se realizará por medio de un conector ATX de 24 pines además de un conector auxiliar EPS de 8 pines.

Gigabyte-Z97X-GAMING-5-20

UEFI BIOS

Gigabyte-Z97X-GAMING-5-24

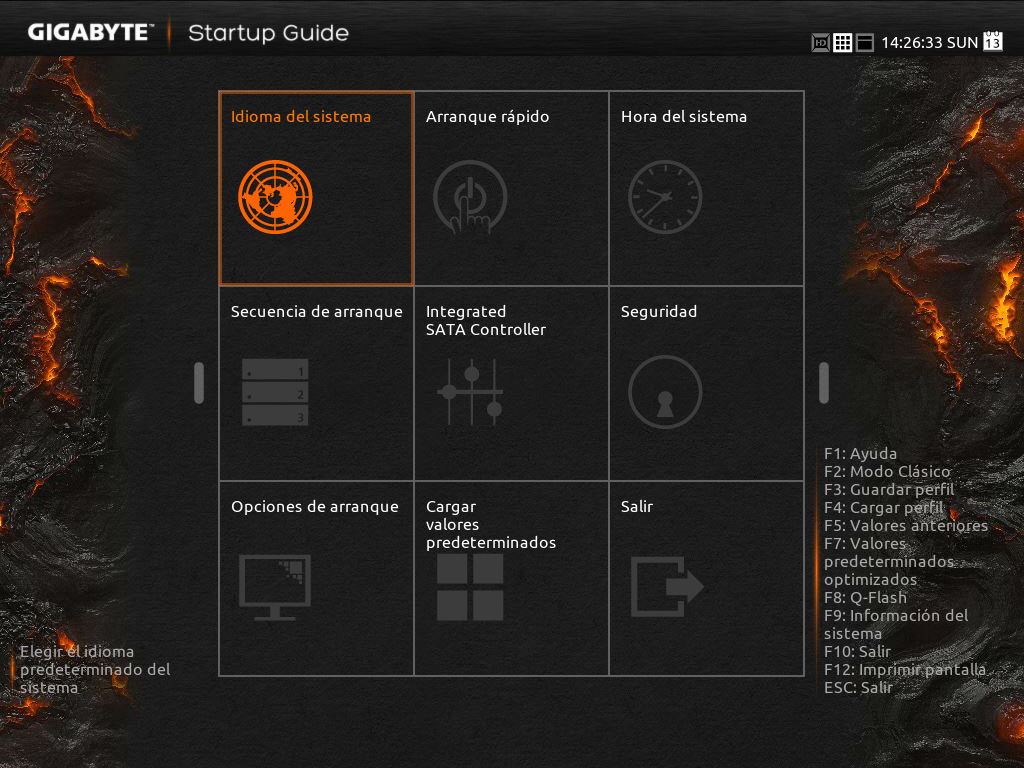

El cambio en la interfaz del BIOS es notoria en comparativa con la serie Z87, además de ser más limpia estéticamente también es mucho más intuitiva para todo tipo de usuario contando en la primer pantalla con las siguientes opciones:

    • Idioma del Sistema – Será aquí donde seleccionaremos el idioma a utilizar en el BIOS.
    • Arranque rápido – Iniciará de manera más eficiente nuestro sistema debido a que cargará solo los elementos básicos notando una mejoría de tiempo en el inicio de nuestro sistema operativo.
    • Hora del sistema – Configuración de fecha y hora del sistema.
    • Secuencia de arranque – Selección de la prioridad de arranque de los dispositivos conectados, bastará con sólo arrastrarlos con el puntero.
    • Integrated SATA Controller – Nos permitirá configurar los parámetros de nuestros dispositivos conectados a los puertos SATA, entre ellos podremos habilitarlos o deshabilitarlos.
    • Seguridad – Posibilidad de establecer una contraseña la cual podrá proteger a todo el sistema o sólo la configuración, dependiendo que tanto queramos cuidar nuestro equipo de personas no autorizadas.
    • Opciones de arranque – Estilo del BIOS donde se pueden seleccionar de entre cuatro opciones la que mejor nos agrade para la interfaz.
    • Cargar Valores predeterminados – El sistema vuelve a la configuración de fábrica.

Gigabyte-Z97X-GAMING-5-22

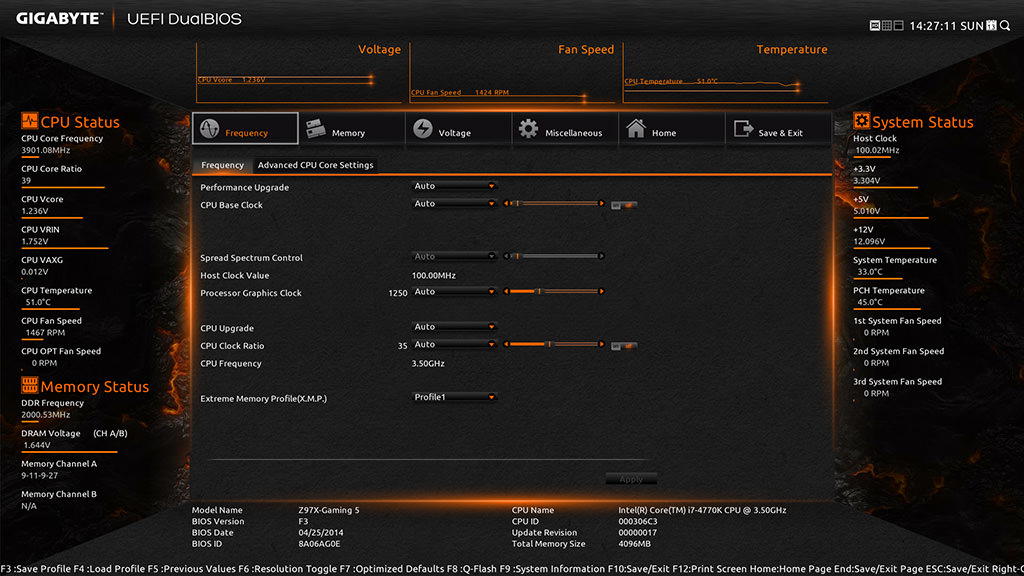

También nos será posible regresar a la interfaz del BIOS más conocido y el que se utiliza en la serie anterior, para ello solo debemos dar click en la flecha izquierda y se nos desplegará el menú, aquí contamos con las mismas opciones pero más detallado en el área de overclock.

Gigabyte-Z97X-GAMING-5-23

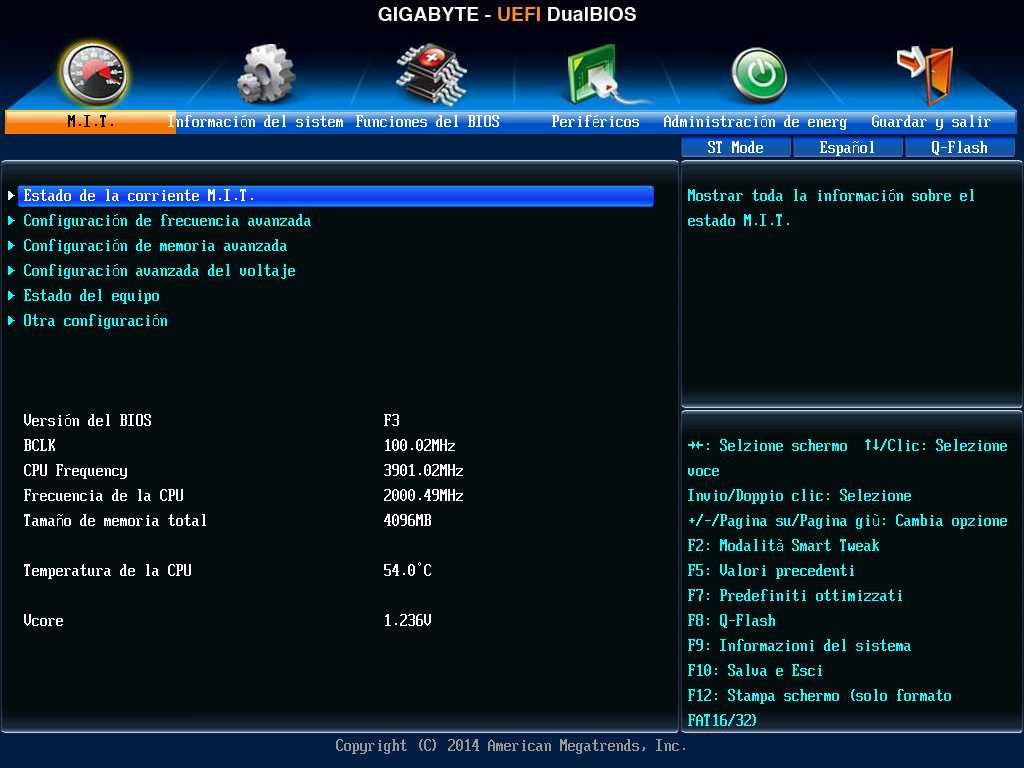

Y finalmente para aquellos que aún no se sientan cómodos con las nuevas interfaces dispondremos de la versión clásica donde encontramos las mismas opciones pero con la interfaz que se ha manejado durante más tiempo.

Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8.1 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Equipo de pruebas

Equipo de Pruebas
Tarjeta madreASUS SABERTOOH Z97 MARK 1
ASUS SABERTOOH Z97 MARK 2
Gigabyte Z97X-SOC FORCE
Gigabyte Z97X-GAMING G1 Black Edition
Gigabyte Z97X-UD3H-BK
Gigabyte Z97X-GAMING 5
ProcesadorIntel core i7 4770K @ 4.3 GHz
Memoria RAMADATA XPG 8GB DDR3 1866 MHz
RefrigeraciónDisipador Stock
Tarjetas gráficas ASUS R9 270X TOP 2GB
Fuente de poderFractal Design Tesla R2 White 650W
AlmacenamientoPlextor PX-M5S Series SSD 128GB

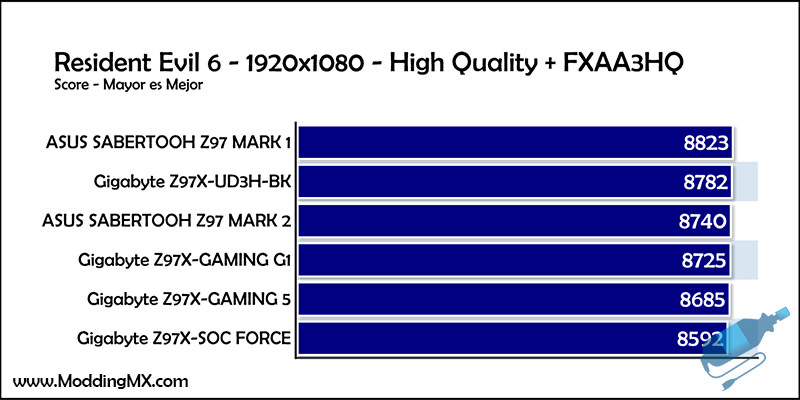

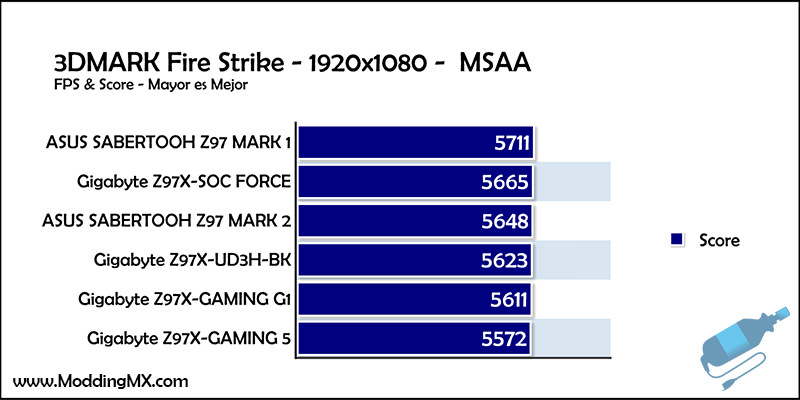

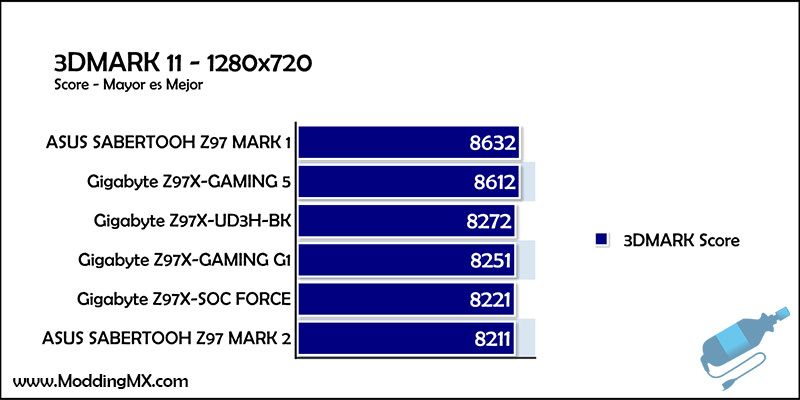

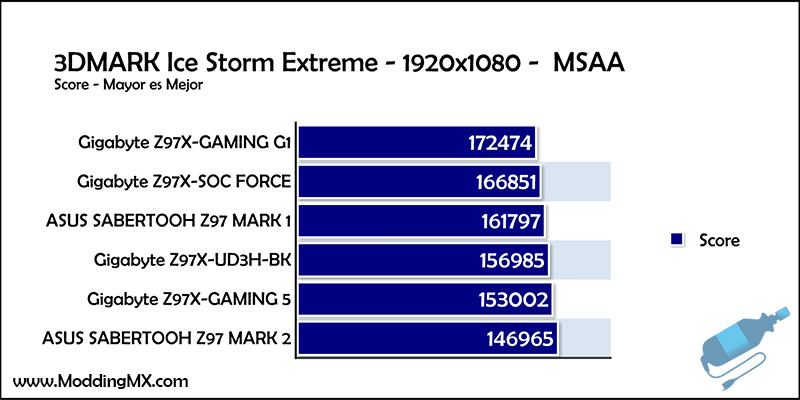

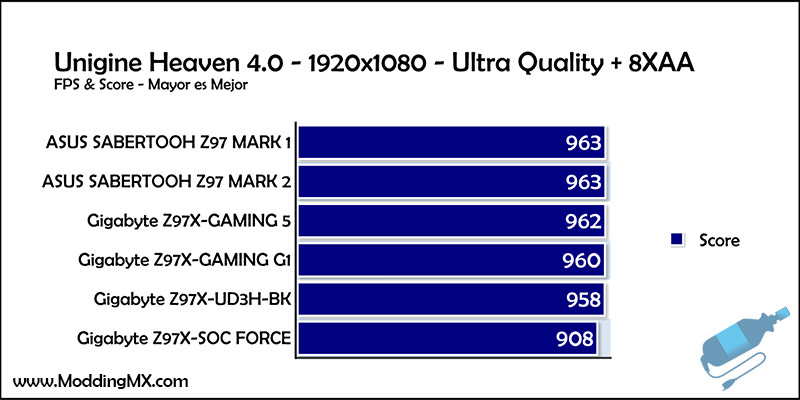

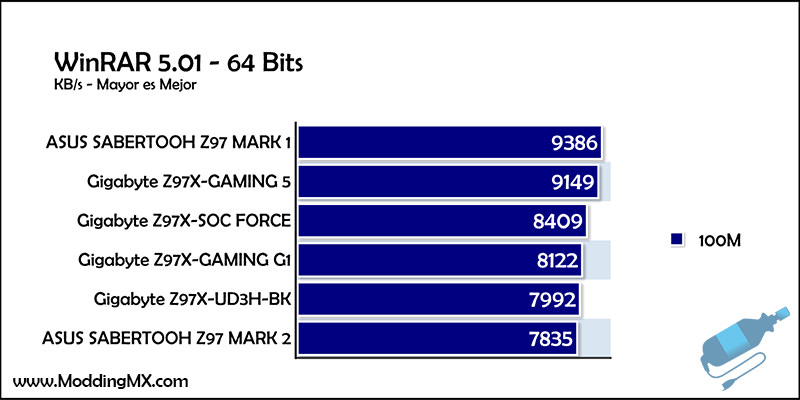

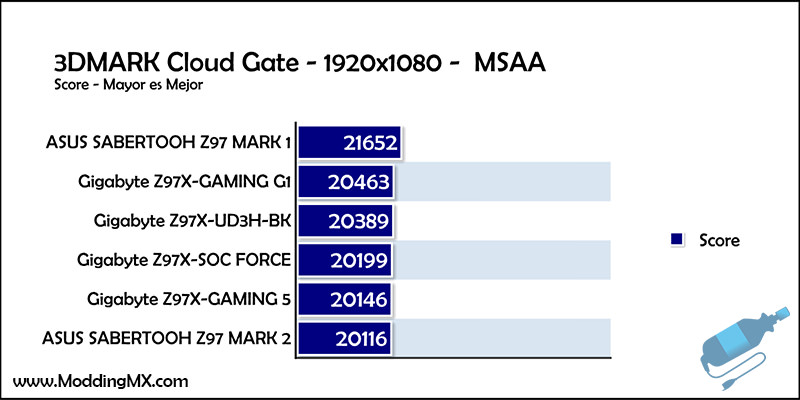

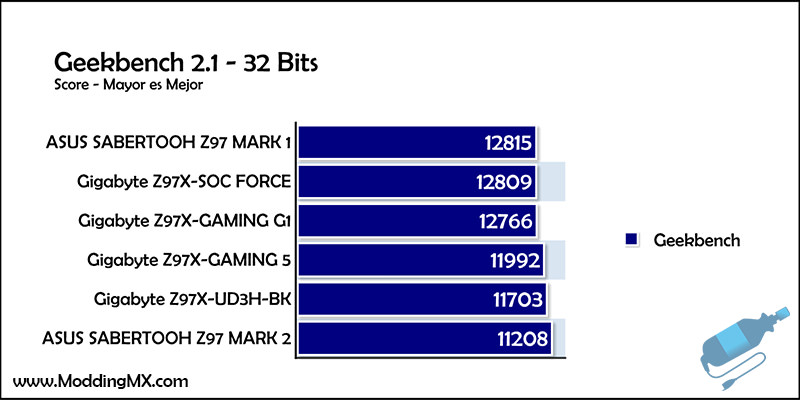

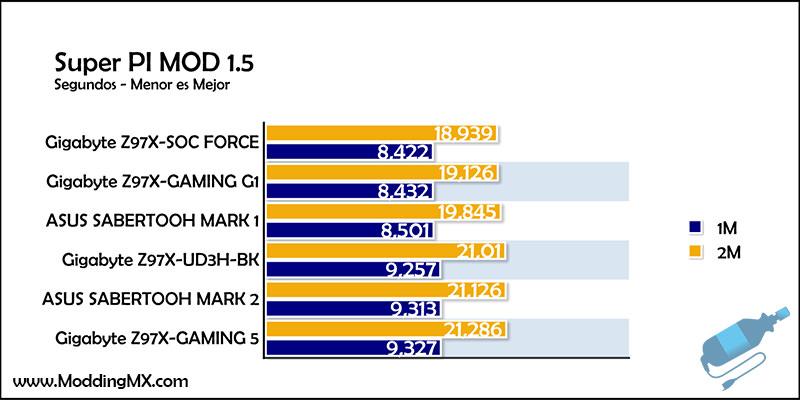

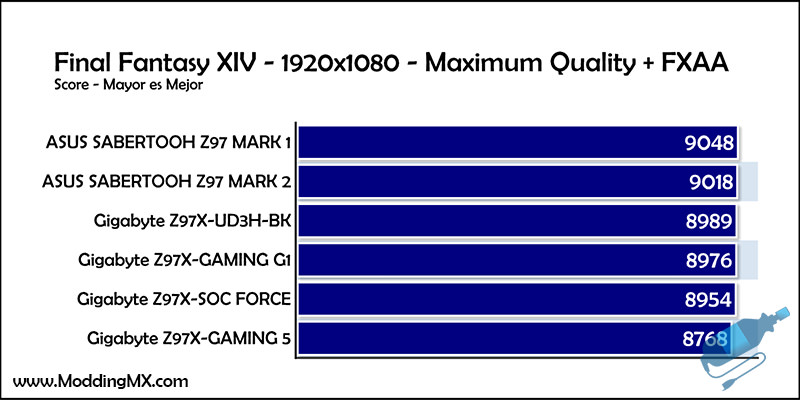

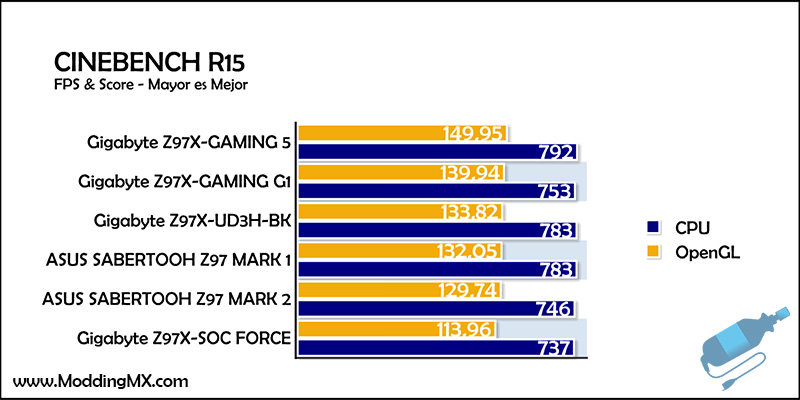

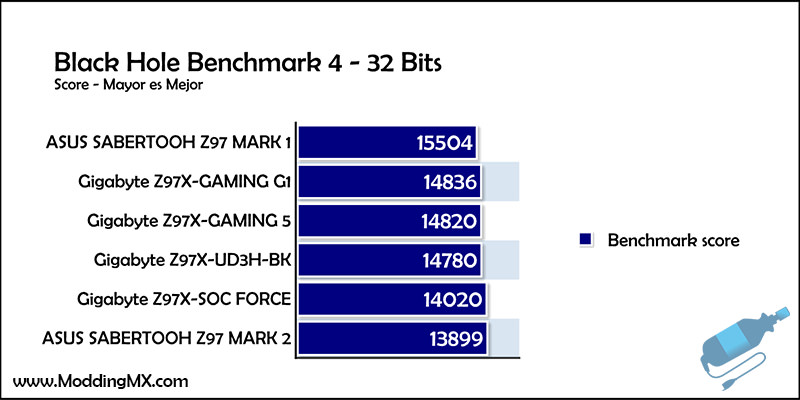

Resultados – Pruebas Sintéticas

Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como demostración del rendimiento que se puede esperar de esta tarjeta madre.

Gigabyte-Z97X-UD3H-BK-29

Gigabyte-Z97X-UD3H-BK-37

Gigabyte-Z97X-UD3H-BK-36

Gigabyte-Z97X-UD3H-BK-31

Gigabyte-Z97X-UD3H-BK-34

Gigabyte-Z97X-UD3H-BK-38

Gigabyte-Z97X-UD3H-BK-27

Gigabyte-Z97X-UD3H-BK-35

Gigabyte-Z97X-UD3H-BK-32

Gigabyte-Z97X-UD3H-BK-30

Gigabyte-Z97X-UD3H-BK-33

Gigabyte-Z97X-UD3H-BK-28

Gigabyte-Z97X-UD3H-BK-39

Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

Pensar en un producto enfocado en gamers con prestaciones de alto rendimiento quizá es relacionado con un costo elevado, pero en el caso de la Gigabyte Z97X-GAMING 5 ésto no ocurre, ya que tendremos un producto de grandes capacidades a un precio accesible, de esta manera las cualidades descritas anteriormente no quedan solo a la mano de un sector muy especifico, sino que cualquier usuario interesado en el mundo del gaming podrá tener las herramientas necesarias dentro de sus secciones de juegos como lo hacen los profesionales.

Orientado en 4 aspectos básicos con G1 AUDIO, G1 LAN, G1 PERFORMANCE y G1 LOOKS es como Gigabyte invita a los gamers profesionales a probar sus tecnologías, así como a los que comienzan en el mundo de los videojuegos a probar alta calidad en red y dejar de pensar en el LAG gracias la controlador Killer E2200 de Qualcomm Atheros, audio profesional con la suite Sound Blaster X-Fi MB3 y la calidad que ya conocemos nos ofrece el conjunto de Ultra Durable.

Así la Z97X-GAMING 5 se hace acreedora a nuestra distinción ModdingMX SILVER siendo recomendada por su calidad,  tecnologías y altas prestaciones en precio/rendimiento.
