Review – Cooler Master G650M 80 Plus Bronze Semi-Modular

¡Hola amigos de ModdingMX!, En pasadas revisiones hablamos de la importancia de tener una fuente de poder certificada y que más que elevar el precio de la fuente de poder significa tener mayor confiabilidad y eficiencia energética. Cooler Master tiene una linea completa de fuentes de poder orientadas para cada tipo de usuario y en el caso de la revisión de hoy con la Cooler Master G650M 80 Plus Bronze Semi-Modular tenemos una opción económica, certificada y con potencia para un equipo de gama media-alta.

Cooler-Master-G650M-80PlusBonze-1Cooler-Master-G650M-80PlusBonze-2

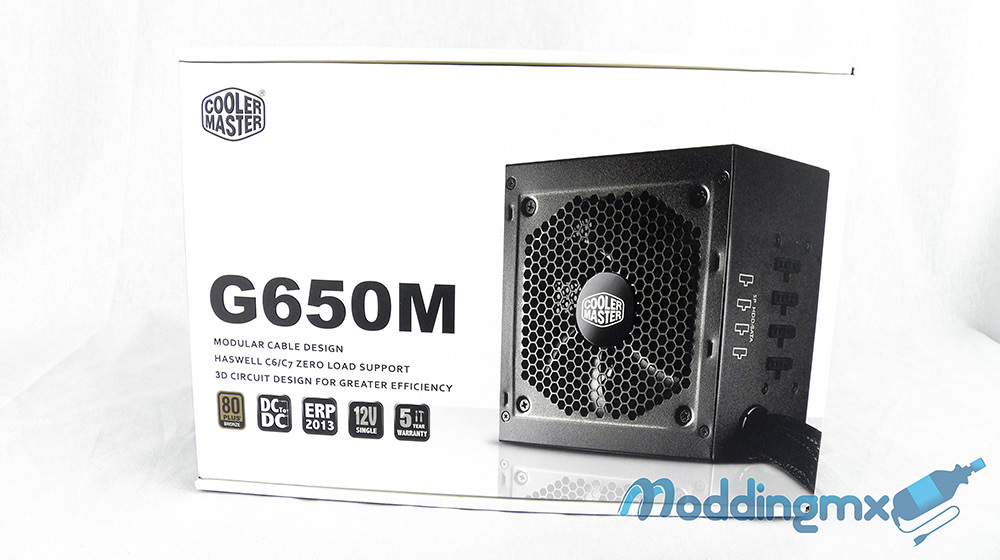

Como el nombre de su modelo lo indica tenemos una fuente de poder con 650W de potencia, su diseño semi-modular espera ser atractivo para aquellos que gustan tener orden dentro de su gabinete, en cuanto a características especiales Cooler Master indica que podríamos tener instalada cualquier tarjeta de alto rendimiento actual sin problemas además que es Haswell Ready.

Cooler-Master-G650M-80PlusBonze-3

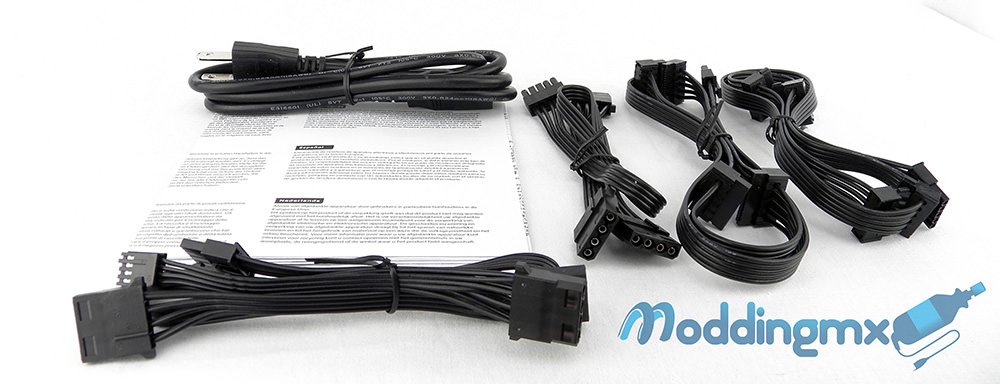

Cooler Master tiene patentado un diseño 3D de los circuitos lo que le ha permitido ahorrar espacio dentro de la fuente de poder teniendo así mayor orden y un sistema semi-modular por lo cual tenemos de manera externa los conectores para los dispositivos contando en el interior del empaque con:

  • 2x Cable SATA (4 Conectores)
  • Cable 4 Pines (3 conectores)
  • Cable 4 Pines (3 Conectores + Floppy)
  • Cable de alimentación eléctrica
  • Manual de usuario

Especificaciones

Especificaciones
ModeloRS650-AMAAB1-xx
TipoIntel Factor de Forma ATX 12V V2.31
Dimensiones150mm x 140mm x 86mm
Voltaje de entrada100-240Vac
Corriente de entrada10 - 5A
Rango de frecuencia de entrada60 - 50Hz
PFCActive PFC (>0.9 typical)
Power Good Signal100-500ms
Hold Up Time>16ms
Eficiencia85%
MTBF100,000 Horas
Protección OVP/UVP/OPP/OTP/SCP/OCP
Capacidad de salida650W
Temperatura de operación 0~40°C
RegulacionesCE/FCC/UL/TUV/RCM/EAC/BSMI/CCC
Ventilador120mm
Certificación80 Plus Bronze

A detalle

Cooler-Master-G650M-80PlusBonze-6

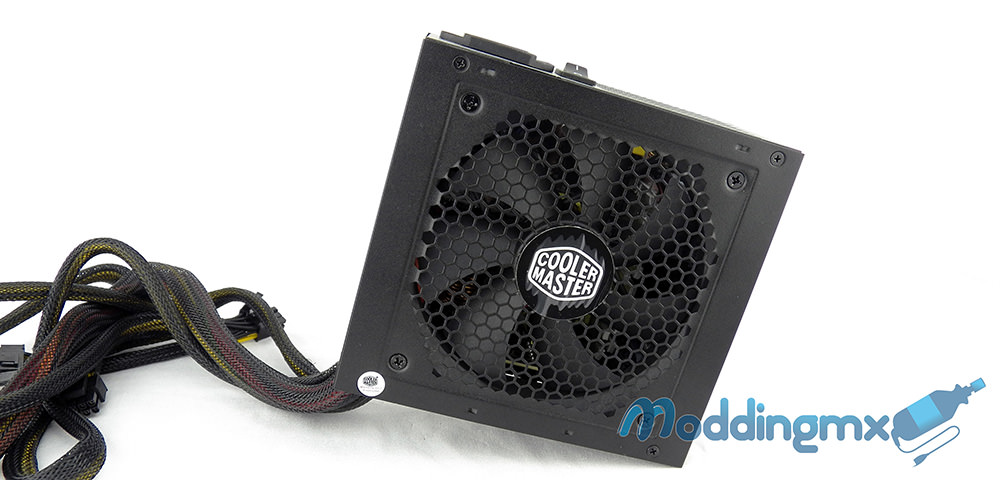

La ventilación es asunto importante en los componentes electrónicos debido a la generación de calor provocada por la manipulación de corriente eléctrica, para contrarrestar Cooler Master incorporo un ventilador de 120mm con una función inteligente.

Cooler-Master-G650M-80PlusBonze-9

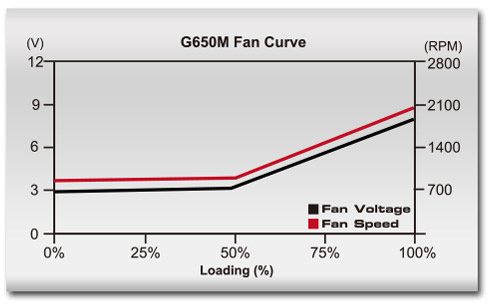

Esta función permitirá al ventilador ajustar el flujo de aire, esto será generado a partir de la carga total en la fuente de poder teniendo un rango especifico desde el 50% (700RPM), 75% (1400RPM) y 100% (2100RPM). Con esta tecnologia contaremos con un sistema estable y silencioso al no cargar la fuente de poder con más del 50% tendremos un ventilador apenas perceptible.

Cooler-Master-G650M-80PlusBonze-8

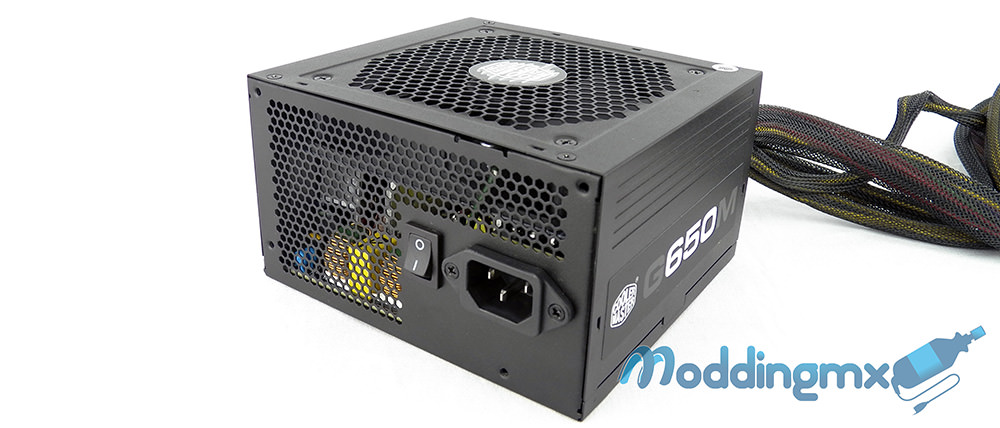

Para el escape del flujo de aire por la parte posterior tendremos una rejilla, por aquí se puede apreciar la doble protección para interferencia electromagnética también el interruptor de corriente eléctrica y el conector para el cable de alimentación.

Cooler-Master-G650M-80PlusBonze-4

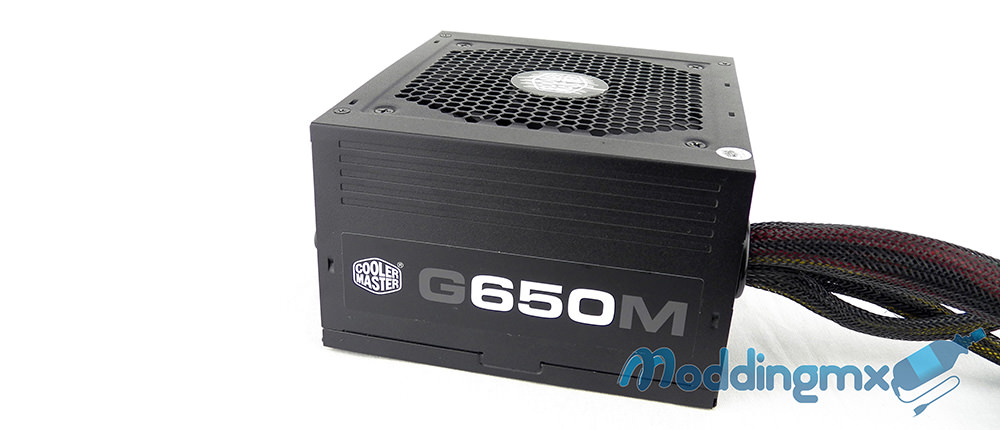

Sin variante en ambos laterales de la fuente de poder nos encontraremos con el logotipo de Cooler Master y el modelo. Se puede apreciar el factor de forma ATX con unas dimensiones de 150mm x 140mm x 86mm.

Cooler-Master-G650M-80PlusBonze-5

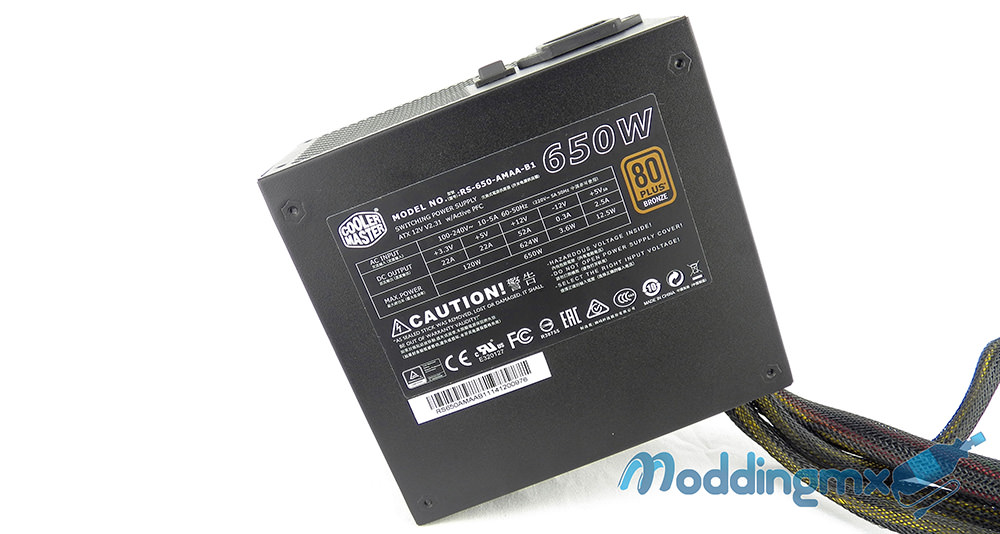

Hablando de mayores tecnicismos en la parte baja encontramos una tabla donde se indican los valores de entrada y salida en funcionamiento de la fuente de poder, aquí entra en funcionamiento el diseño personalizado del modulo DC-DC que aparte de hacer Haswell Ready evitará la caida de tension en los rieles de 3.3V, 5V y 12V.

Voltaje de salida DC
+3.3V
+5V
+12V
-12V
+5VsB
Carga Máxima
22A
22A
52A
0.3A
2.5A
Carga Combinada
120W
624W
3.6W
12.5W
Salida Total
650W

Cooler-Master-G650M-80PlusBonze-7

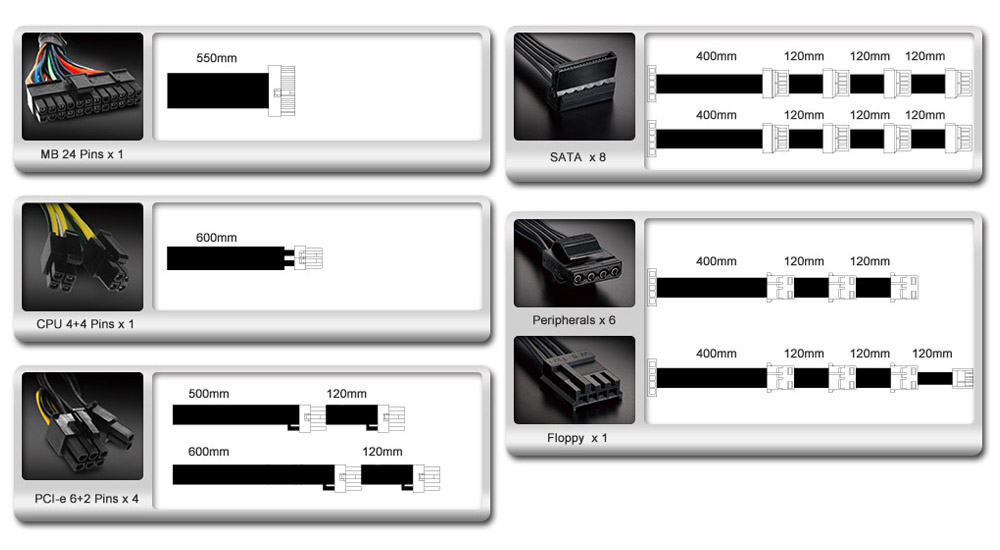

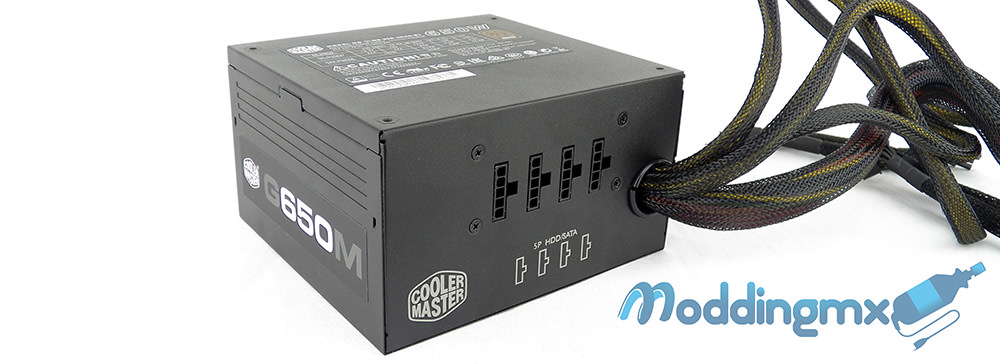

El sistema de cables semi-modular permitirá tener mayor control sobre los dispositivos que vayamos a utilizar, el tener un correcto acomodo de cables en el interior de nuestro gabinete se  ve reflejado directamente sobre la temperatura del procesador, tarjeta de vídeo y tarjeta madre.

Cooler-Master-G650M-80PlusBonze-10


Pruebas de Rendimiento

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado (Windows 8.1 – 64Bits), se instalaron todos los drivers en el CD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

Equipo de Pruebas
Tarjeta madreGigabyte Z97X-GAMING G1 WIFI
ProcesadorIntel core i7 4790K @ 4.4 GHz
Memoria RAMADATA XPG 8GB DDR3 1866 MHz
RefrigeraciónXSPC Raystorm 750 EX360
Tarjetas gráficasEVGA GeForce GTX 960 SuperSC ACX 2.0+
Fuente de poderCooler Master G650M 80 Plus Bronze 650W
AlmacenamientoCorsair Force Series GS 240GB SSD

En el caso de las fuentes de poder se realiza una medición por medio de un multímetro a cada riel (3.3V, 5V y 12V), observando la variación de voltaje tanto en reposo como con carga podremos ver la calidad ya que el estándar de ATX permite una variación tolerable de hasta 5% para cada riel.

Variaciones Tolerables en PSU ATX
-5%
Sin Variación
+5%
3.135V
3.3V
3.465V
4.75V
5V
5.25V
11.4
12V
12.6V

Resultados

Los resultados aquí mostrados son válidos únicamente para la plataforma mostrada y en las condiciones antes mencionadas, por lo cual solamente sirven como una demostración del rendimiento que se puede esperar de esta fuente de poder.

Cooler-Master-G650M-80PlusBonze-11

Resultado de Variaciones en PSU Cooler Master V750
Reposo
Carga
Voltaje Riel
3.3V
5V
12V
3.3V
5V
12V
Voltaje Obtenido
3.383V
5.100V
12.096V
3.392V
5.156V
12.046V
Variación
2.5%
2.0%
0.8%
2.7%
3.1%
0.3%


Conclusiones

Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.

Con frecuencia al ensamblar un equipo de computo la fuente de poder es la menos apreciada y por ende el componente al que menor presupuesto destinamos, esto es conocido por varios fabricantes y por ello se han hecho esfuerzos significativos por cambiar esta cultura y educar en cierta manera sobre lo vital de éste componente.

Cooler Master es una de esas marcas que ha puesto en el mercado opciones de menor precio pero que siguen ofreciendo las cualidades de una fuente de poder de alto rendimiento como la certificación 80Plus, ahora por menos de $90 USD tenemos la opción de la Cooler Master G650M 80 Plus Bronze Semi-Modular que nos ofrece características tan esenciales como certificación 80Plus Bronze y un diseño único de la marca.

Es tanta la confianza en su producto que la marca ofrece 5 años de garantía, aunque solo tiene un riel de +12V es tan confiable que podríamos instalar una tarjeta de vídeo TITAN de NVIDIA al menos eso nos indica Cooler Master en la pagina oficial de la fuente de poder, con lo anteriormente revisado y su garantía extendida creemos que es un buen producto al tomar en cuenta en los ensambles de equipos y destinar un poco del presupuesto a la confianza de tener un producto de calidad.
