Hola amigos lectores de ModdingMX, en esta ocasión les traemos un review de una nueva marca dentro de nuestra comunidad, se trata de la Tarjeta Madre ECS MN70-I2. La importancia de las nuevas marcas dentro de nuestra comunidad es grande ya que nuestro compromiso con ustedes es mostrarles los diferentes productos que existen en el mercado y mostrar esas alternativas para que tomen la mejor decisión a la hora de armar su configuración o algún producto en particular cuando buscan una pieza de hardware para su nuevo proyecto de Modding.
Es por ello que agradecemos a ECS por la confianza y darnos la oportunidad de mostrarles a ustedes nuestro compromiso con la objetividad y con la retroalimentación para todos aquellos productos de los que disponemos en el mercado mexicano, ademas de ser una marca que apoya constantemente el Modding.

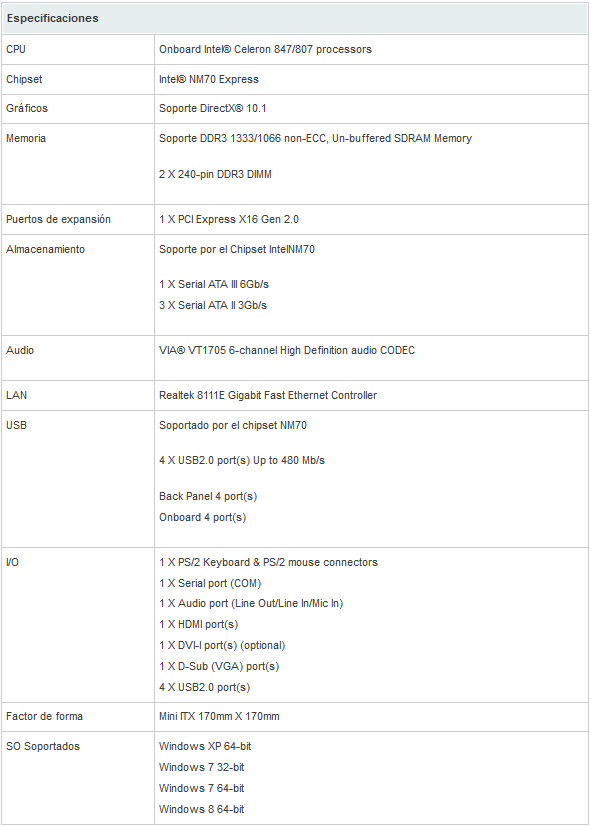

Especificaciones
Dentro de las especificaciones encontramos cualidades interesantes a pesar del factor de la tarjeta madre Mini-ITX, sin embargo, las tarjetas madre de este formato son muy útiles para proyectos de Modding ya que nos brindan un sistema compacto para proyectos pequeños, además en la tarjeta madre ECS NM70-I2 contamos con un procesador Onboard.
Empaque y Accesorios
Ahora analizaremos el empaque y los accesorios que vienen incluidos en la tarjeta madre, aunque esta gama esta enfocada a los HTPC o sistemas compactos no dispondremos de muchos accesorios, sin embargo, se incluye lo necesario para el funcionamiento de la tarjeta madre.
En la parte frontal del empaque encontramos información general, el modelo de la tarjeta madre NM70-I2 y en la parte superior el software que se incluye así como su compatibilidad con Windows 8.
En la parte trasera del empaque se aprecia una captura de la tarjeta madre, también se incluye información sobre las características especiales y en la parte superior el logo de ECS así como el modelo.
Mientras en los laterales no encontramos con información mas general como lo es el modelo y el logo de ECS.
Dentro del empaque se observa el I/O Shield así como la tarjeta madre dentro de una bolsa antiestática.
Los accesorios con que cuenta la tarjeta madre son:
- Guía de usuario
- 2 Cables SATA
- I/O Shield
Finalmente la tarjeta madre, donde se observan los conectores traseros así como el disipador del procesador.
A detalle
Ahora analizaremos a detalle la tarjeta madre. Una de las ventajas del factor Mini-ITX es el poco espacio que necesita, pero esto influye en el acomodo de los componentes así como las características que puede ofrecernos, sin embargo, ESC ha propuesto una tarjeta madre con todo lo necesario para armar un equipo multimedia y aprovechar al máximo el espacio dentro del PCB.
En primera instancia se observa el Chipset NM70 y el disipador del Procesador Celeron 847, también en la parte inferior el puerto PCI Express y por la parte superior los slots para la memoria RAM del sistema.
En la parte central de la tarjeta madre junto al disipador el logo de ECS.
Detrás de los conectores traseros nos encontramos con el chip AMI-Aptio del BIOS.
En la parte inferior junto al Slot PCI Express se encuentra el Chipset Intel NM70 con su disipador, recordando que este Chipset es especifico para los procesadores Intel Celeron 847/807 y es básicamente una versión light del Chipset HM75.
En una de las esquinas de la tarjeta madre se localiza el chip VIA VT1705 el cual nos ofrece audio de alta definición de 6 canales y un bajo consumo energético.
Para los dispositivos de almacenamiento dispondremos de:
- 1 X Serial ATAIII 6Gb/s (Negro)
- 3 X Serial ATAII 3Gb/s (Blanco)
Para la parte de multimedia contaremos con un Slot PCI Express X16 Gen 2.0 con el cual podremos aumentar el rendimiento gráfico del sistema con una GPU dedicada.
Completando los slots nos encontramos con los 2 slots para memoria RAM, podremos usar memorias DDR3 de 1333 Mhz y 1066 Mhz.
Para la alimentación de la tarjeta madre se encuentra el conector de 24 pines ATX.
Para las conexiones de red dispondremos del chip Realtek 8111E Gigabit Fast Ethernet.
Adicionalmente al ventilador del CPU disponemos de otro conector para usar otro ventilador y enfriar mejor el sistema.
En la parte central de la tarjeta madre encontramos el disipador del procesador, donde destaca en el centro del ventilador el logo de ECS.
Finalmente junto a los slots de la memoria RAM tendremos las conexiones para el Front panel.
Características Especiales
Hablaremos un poco de las características especiales que esta tarjeta madre nos ofrece, además de los componentes con que fue dotada para ser una de las mejores opciones de mini-ITX del mercado.
ECS Durathon
ECS Durathon es una de las principales características a destacar ya que es un conjunto de adiciones que proveen a la tarjeta madre de cualidades únicas, entre los que se destacan:
PCB de triple densidad – «Diseño de tejido bidireccional, circuito completo de estabilidad, más resistente a la humedad»
Resistencia extrema a la temperatura – «Estándares muchos mas altos, pruebas 50% más exigentes, extremos desde -10ºC hasta 50 ºC»
Pruebas marathon 1.5K – «mas de 1500 puntos a probar, diseñada para recorrer un gran trayecto, por encima de los estándares de la industria»
Capacitores sólidos superiores – «Gran calidad, promedio de vida 6 meses mayor, hasta 22 años»
Para información mas detallada sobre la tecnología ECS Durathon les dejamos la nota oficial en ModdingMX –> ECS Durathon – Rompiendo los estándares
Soporte Windows 8
La tarjeta madre NM70-I2 tendrá soporte para el sistema operativo de Microsoft «Windows 8» por lo cual podremos tener la ultima versión del sistema en nuestra PC.
SATA 6Gb/s
Además dispondremos de SATA 6gb/s para poder aprovechar la interfaz al máximo con un SSD y obtener un mayor rendimiento en nuestro sistema.
Pruebas de Rendimiento

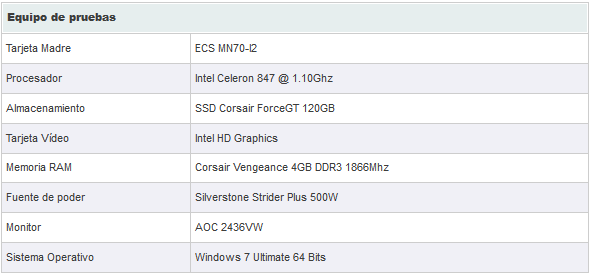

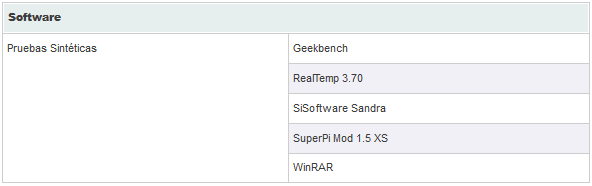

Para la realización de las pruebas de rendimiento se utilizó un sistema operativo recién instalado, además se instalaron todos los drivers en el CD de instalación de la tarjeta madre. Se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.
Estos son los resultados que obtuvimos en las pruebas de rendimiento:
[SWF]https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_Geekbench_.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_Geekbench_.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_RealTemp_Benchmark_370.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_RealTemp_Benchmark_370.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_Sisoftware_sandra_Benchmark.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_Sisoftware_sandra_Benchmark.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_SuperPi_Benchmark.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_SuperPi_Benchmark.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_WinRAR_Benchmark.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/07/ECS_NM70I2_WinRAR_Benchmark.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
Modding
La importancia de las tarjetas madre Mini-ITX dentro del Modding es vital y esta importancia radica en la cantidad de proyectos con espacio reducido, la flexibilidad que ofrece una tarjeta madre de espacio reducido aumenta la capacidad de adaptarse a cualquier proyecto y esto es aprovechado por una gran cantidad de modders en diferentes proyectos.
Uno de los aspectos que más se comentaban era la incapacidad que algunas ofrecían para poder mejorar el rendimiento gráfico, sin embargo, actualmente nos permiten agregar una tarjeta de vídeo mediante el puerto PCI Express, como es el caso de la ECS NM70-I2.
Además en esta tarjeta madre contamos con SATA III (6GB/s) con lo cual podremos colocar un SSD y aprovechar al máximo el rendimiento que nos ofrece.
Definitivamente este tipo de tarjetas madre es vital en el modding, además cuando se incluye el procesador nos reduce aun más el espacio y el consumo energético.
Aquí se aprecia mejor el espacio que nos otorga el contar con un procesador On-Board.
Finalizando este sección desde el punto de vista modder, definitivamente podemos recomendar la tarjeta madre ECS NM70-I2 para proyectos con espacio reducido en Modding o con poco presupuesto pero que quieren un rendimiento adecuado en ofimática y multimedia.
Conclusiones
Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.
La tarjeta madre ECS NM70-I2 nos ofrece un rendimiento bueno para las tareas cotidianas de ofimática así como un HTPC, además puede ser una solución indicada para algún proyecto de Modding donde el espacio este reducido.
Una de las cualidades principales a destacar es la posibilidad de aumentar el rendimiento gráfico pudiendo colocar alguna Tarjeta de vídeo con mejor rendimiento en el puerto PCI Express, además contaremos con SATA III para aprovechar el máximo rendimiento en caso de utilizar una unidad de estado solido, aunado a esto contamos con un procesador Dual core con bajo consumo energético y un rendimiento ideal para un HTPC.
Si estás en busca de una tarjeta con bajo consumo energético es una de tus mejores opciones, es por ello que ModdingMX le otorga nuestra distinción ModdingMX Bronze y agradecemos a ECS por otorgarnos este Sample para su revisión.
