¡Hola Amigos de ModdingMX! Hace poco hablamos de la tarjeta madre ASUS Gryphon Z87, de la cual abarcamos las características principales que nos otorga la serie TUF y como es que ésta «pequeña» se convierte en una de las opciones mas fuertes en el mercado para un equipo de calidad y durabilidad, motivo por el cual en este articulo les hablaremos de un aditamento que otorga a la tarjeta madre Gryphon Z87 mayor resistencia, convirtiéndola así en una distintiva de la serie TUF.
El Gryphon Armor Kit es un accesorio que se vende aparte, esto ayuda a que el costo de la Tarjeta Madre Gryphon Z87 no sea elevado y sea accesible a cualquier bolsillo, lo cual parece ser una buena estrategia por parte de ASUS, de este modo se puede invertir en la Gryphon Z87 y probar las características se la serie TUF.
Especificaciones
| Exclusive TUF Features | "Ultimate COOL!" Thermal Solution |
| - TUF Thermal Armor | |
| - TUF Fortifier | |
| "Safe & Stable!" Guardian Angel | |
| - Dust Defenders | |
| Accessories | Thermal Armor |
| - 1 x Assistant Fan (35mm) | |
| - 1 x Adhesive Sponge for 35mm Fan | |
| - 1 x 40mm I/O Cover fan lid | |
| TUF Fortifier | |
| Dust Defenders | |
| - 2 x DIMM slot dust covers | |
| - 3 x PCIe x16 slot dust covers | |
| - 1 x PCIe x1 slot dust cover | |
| - 1 x Connector cap set (compose of LAN, DP, HDMI, DVI, and Front USB 3.0 dust covers) | |
| - 6 x Audio connector caps | |
| - 10 x Onboard USB 2.0 connector caps | |
| - 9 x SATA/eSATA connector caps | |
| - 1 x Back IO Dust Filter (with 1 x Back IO dust frame and 1 x Back IO dust grid) | |
| - 1 x bag of screws | |
| - 1 x Philips screwdriver | |
| - 3 x Thermistor cables | |
| - 1 x Installation Guide | |
| Nota | *To support various models, the package may include additional back I/O port caps for your motherboard. |
| *GRYPHON Z87 is sold separately | |
Empaque y Accesorios

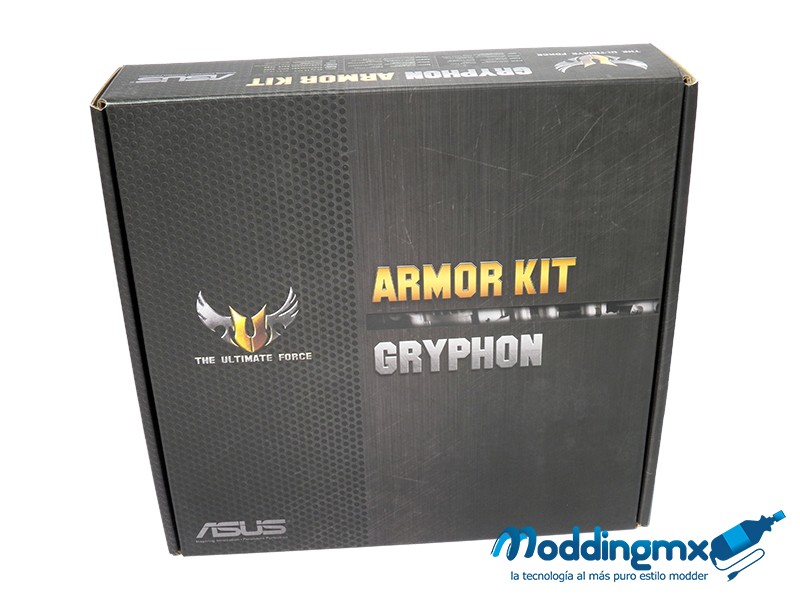

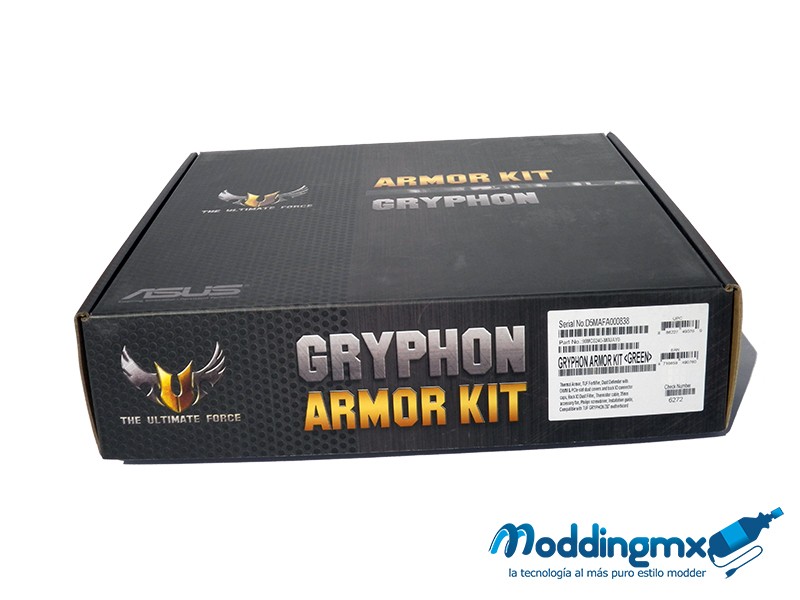

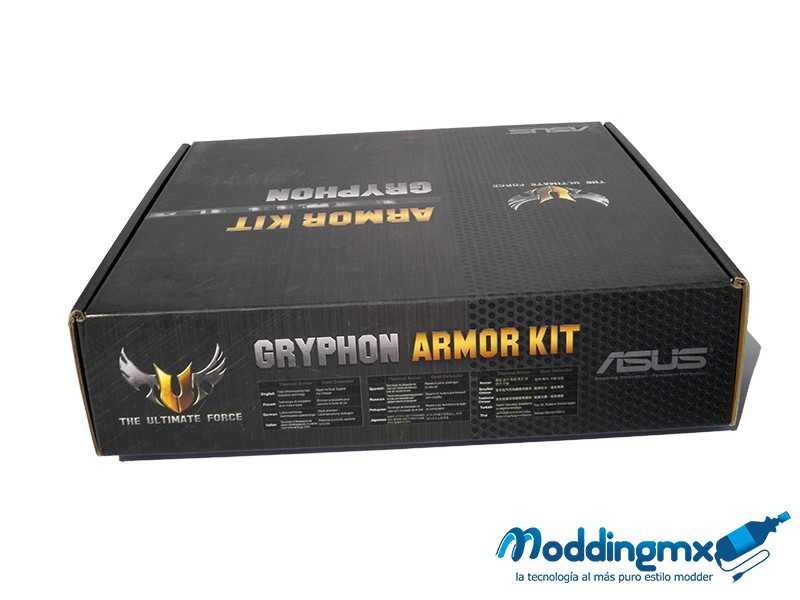

En el empaque por la parte frontal encontramos un diseño muy similar al de la tarjeta madre Gryphon Z87, con colores oscuros y el logo de la serie TUF en la parte izquierda contrastando, a la derecha observamos la leyenda «ARMOR KIT GRYPHON».
Por la parte trasera del empaque observamos una descripción detallada de las tecnologías que otorga el Armor Kit a nuestra tarjeta madre Gryphon Z87:
- Thermal Armor
- Dust Defender
- TUF Fortifier
En la parte superior del empaque vemos información sobre la tecnología Thermal Armor y Dust Defender, ésto en varios idiomas, entre ellos el español.
En la parte inferior solamente encontramos el logo de la serie TUF y el modelo del accesorio, en éste caso Gryphon Armor Kit.

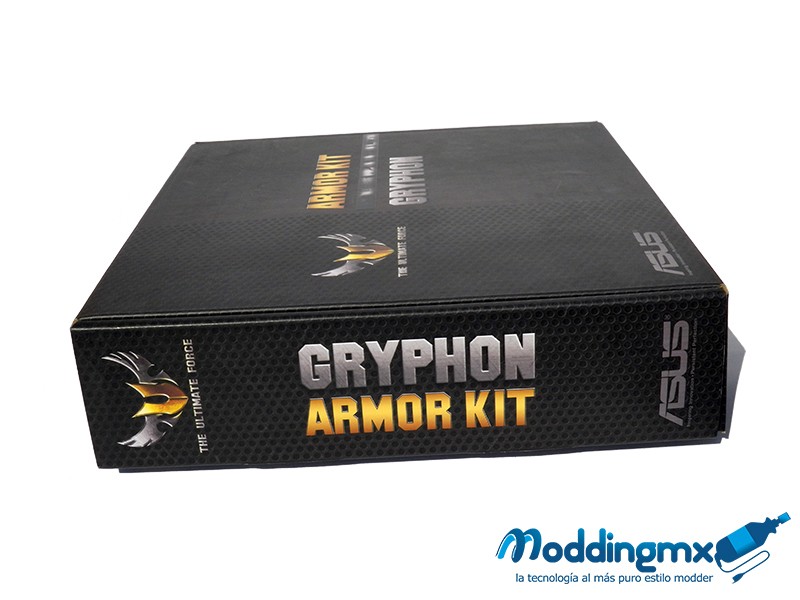

Al igual que en la parte superior, en ambos laterales encontramos el logo de TUF y el modelo del Armor Kit.

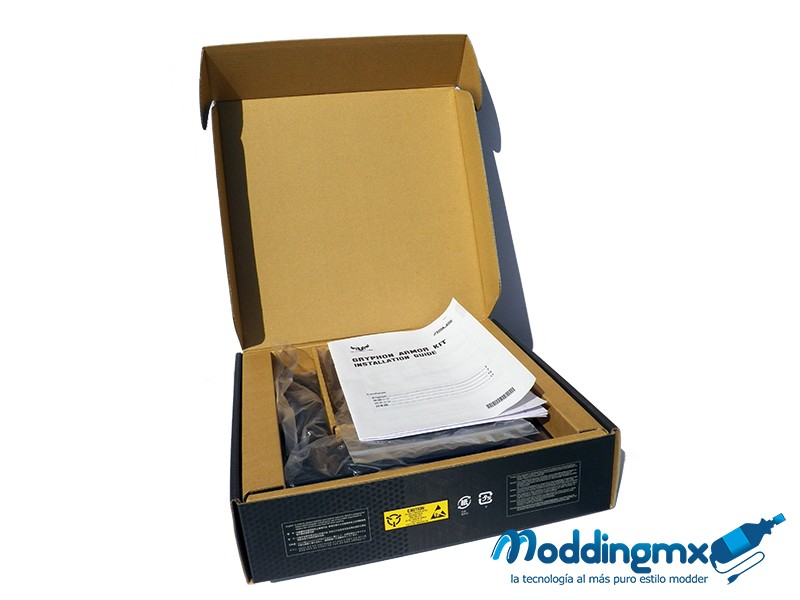

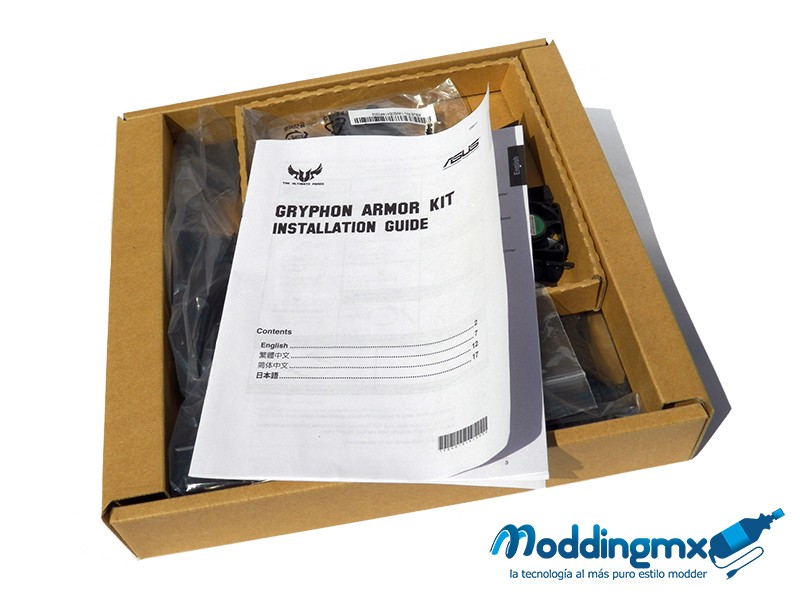

Es tiempo de ver el interior del empaque donde a primer instancia se observa la guía de instalación.

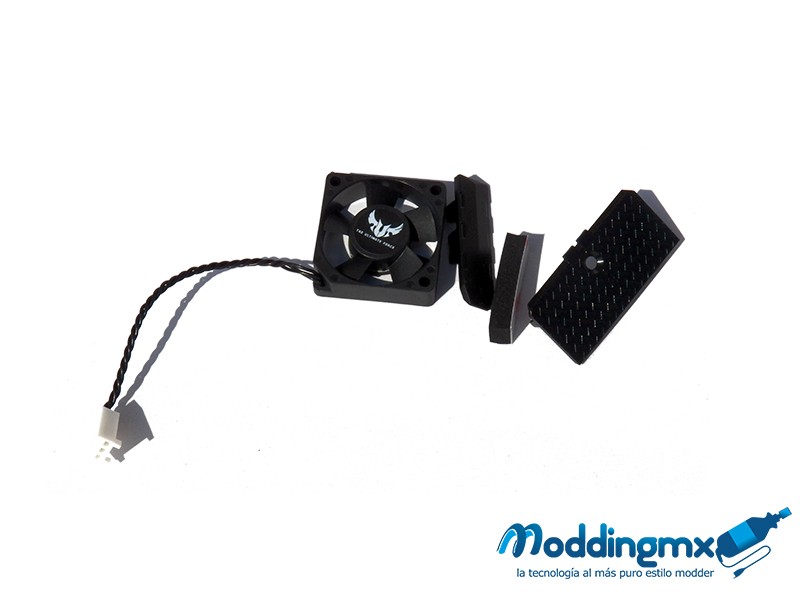

Dentro del empaque encontramos 2 secciones. En la primera de ellas encontramos la guía de instalación, el ventilador, los protectores de los PCIe y la parte superior del Armor Kit.

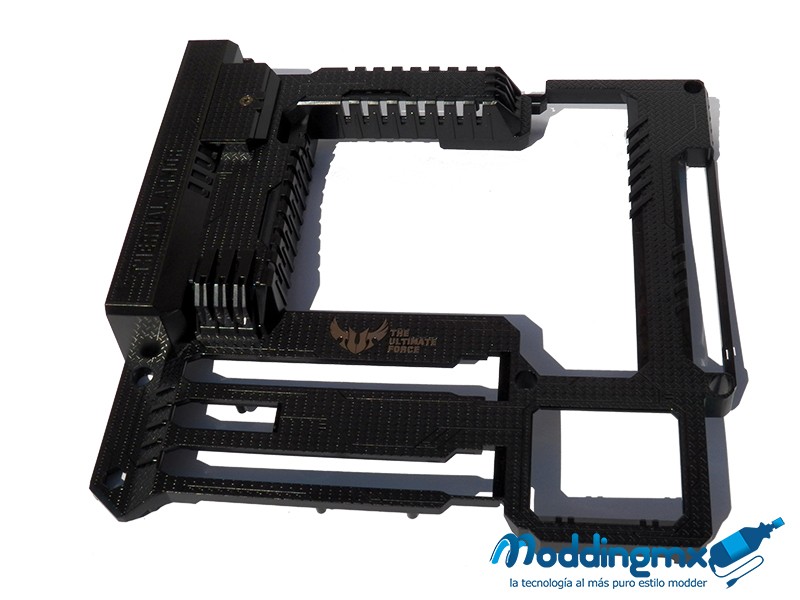

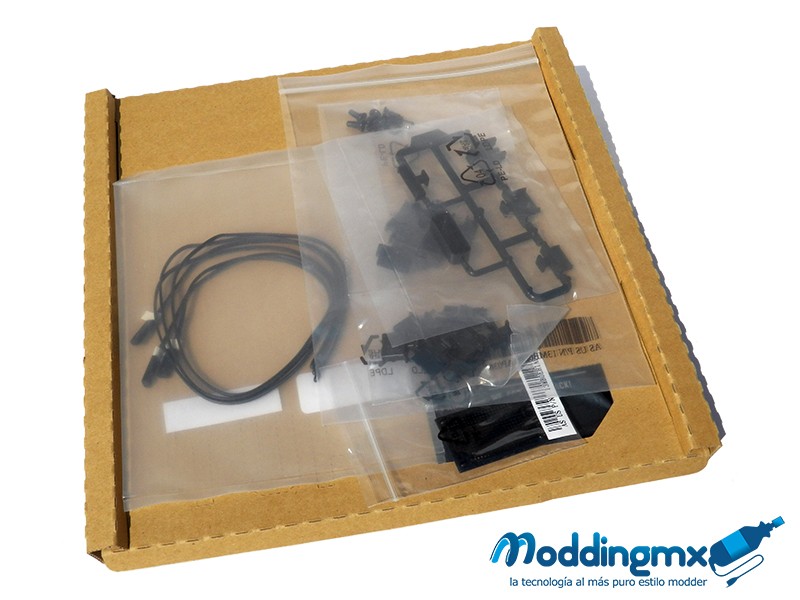

En la sección inferior encontramos los termopares, los protectores de los conectores del panel trasero, así como la parte inferior del Armor Kit.
Instalación

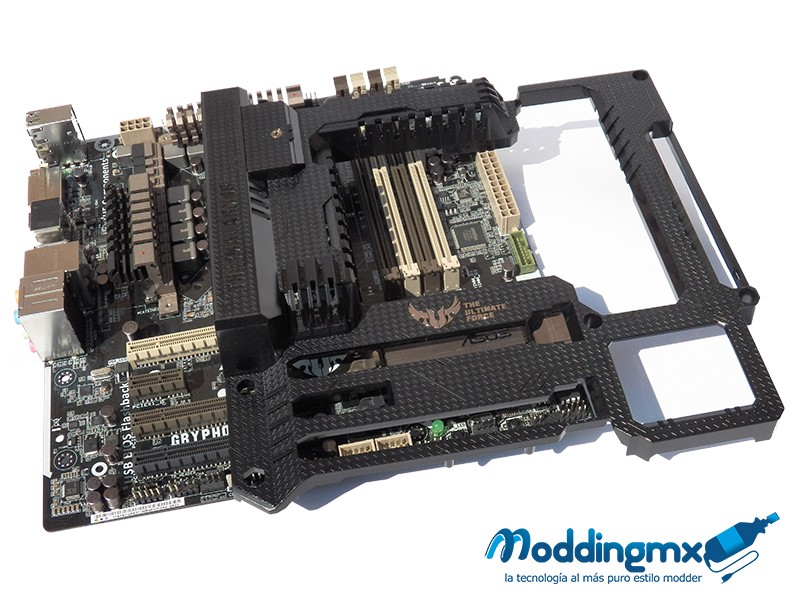

Es tiempo de proceder con la instalación del Armor Kit, para ello vamos a ensamblar ambas partes en la tarjeta madre Gryphon Z87, en el caso de la cubierta superior engancha sola apoyándose del conector de 24 pines, por lo cual se queda en el lugar correspondiente mientras ubicamos a parte inferior.

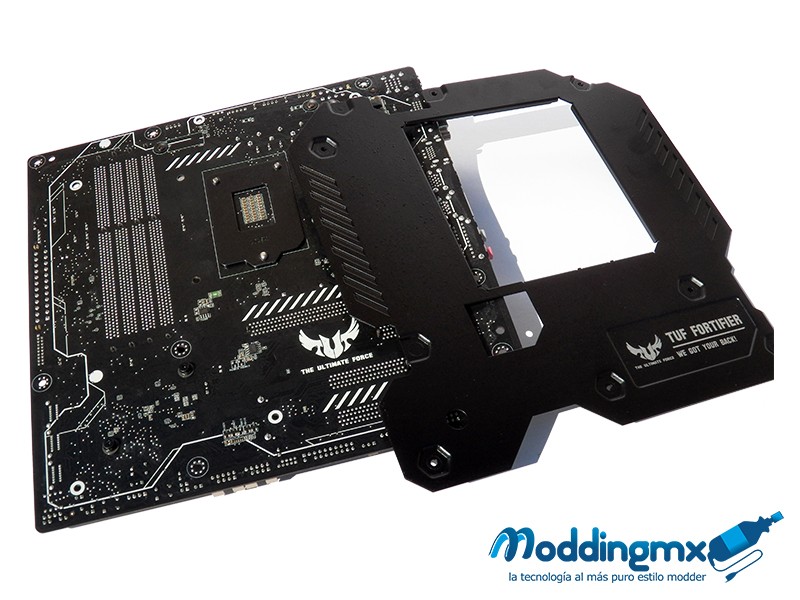

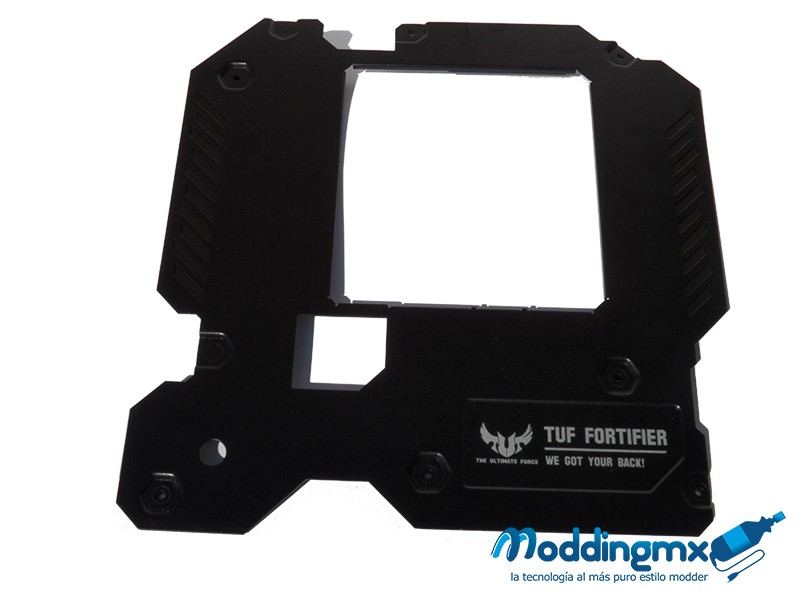

En el caso de la parte inferior notamos como esta marcado sobre el PCB el contorno del Armor Kit, de esta manera podremos guiarnos para la correcta instalación, pero la guía que nos indican es que ambos logos de TUF deben coincidir, también se aprecia la leyenda «TUF Fortifier» ya que el backplate en este caso es rígido, por lo que nuestra tarjeta madre no se «pandeará» en caso de colocar tarjetas de vídeo de gran peso, evitando así que se dañe el PCB.

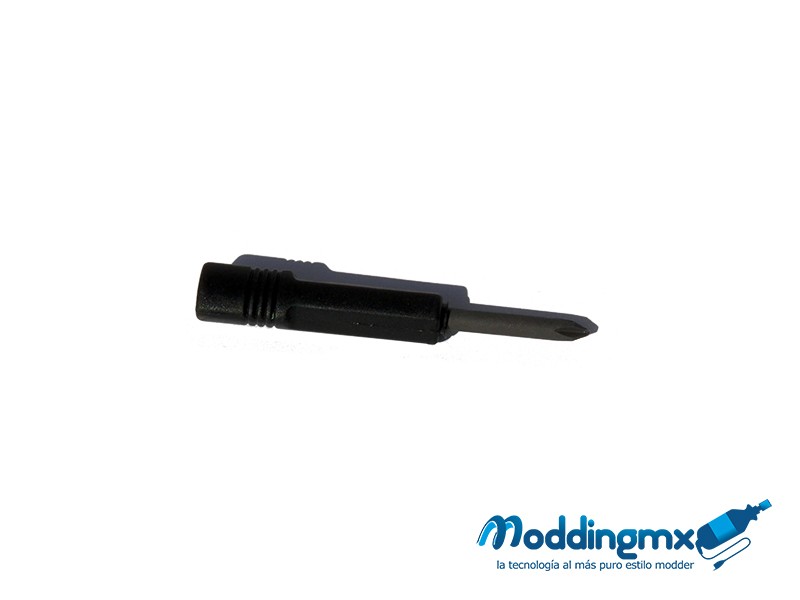

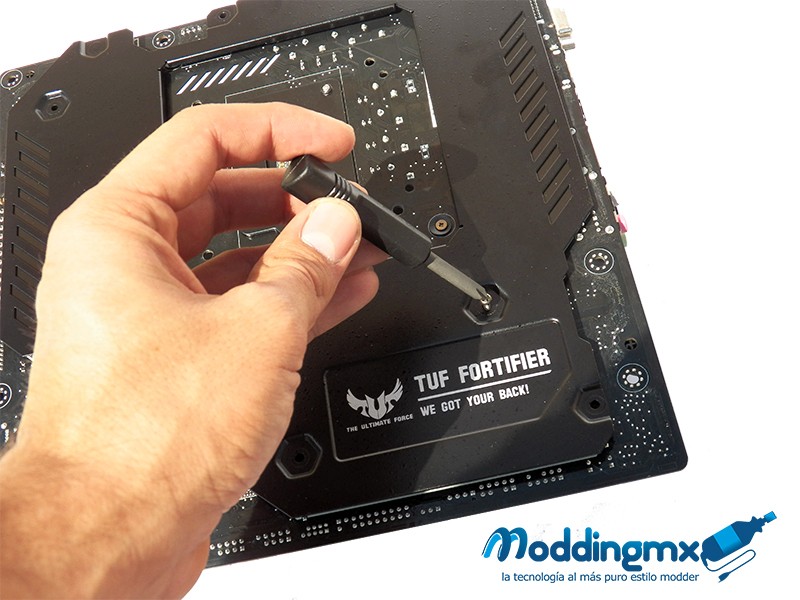

Para la sujeción del Armor Kit se nos incluyen 7 tornillos así como su destornillador dedicado, por lo cual solo tendremos que ajustarlos.
También se nos indica la posición de los tornillos, porque están resaltados con un hexágono.

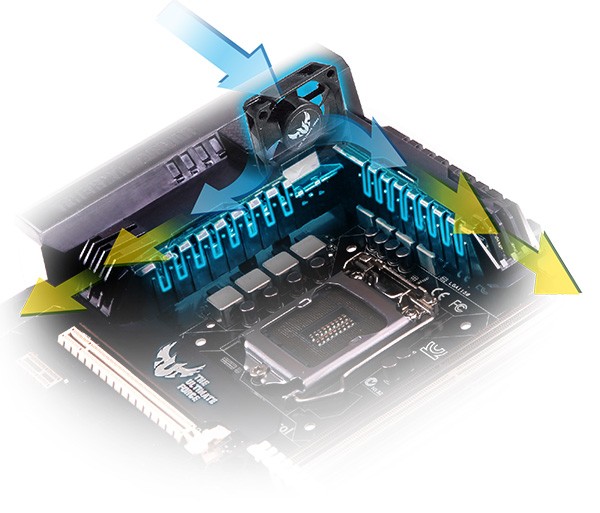

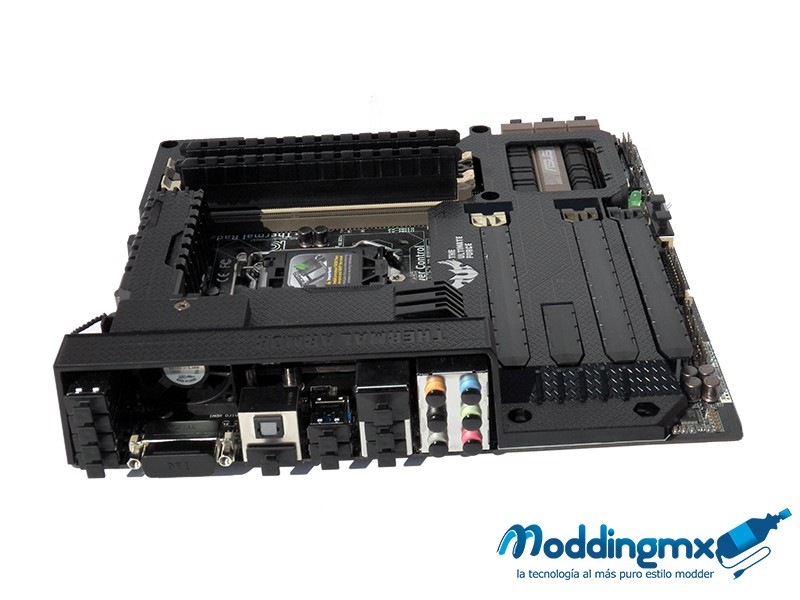

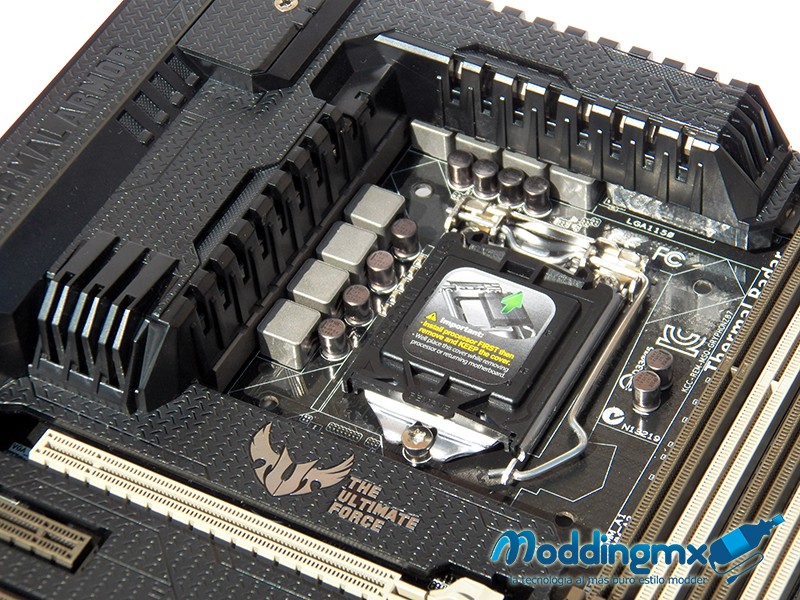

Uno de los aditamentos que mas nos llamó la atención es Thermal Armor donde, gracias al diseño del Armor Kit y el ventilador incluido, mantendremos nuestra tarjeta madre disipando el calor que se vaya acumulando.

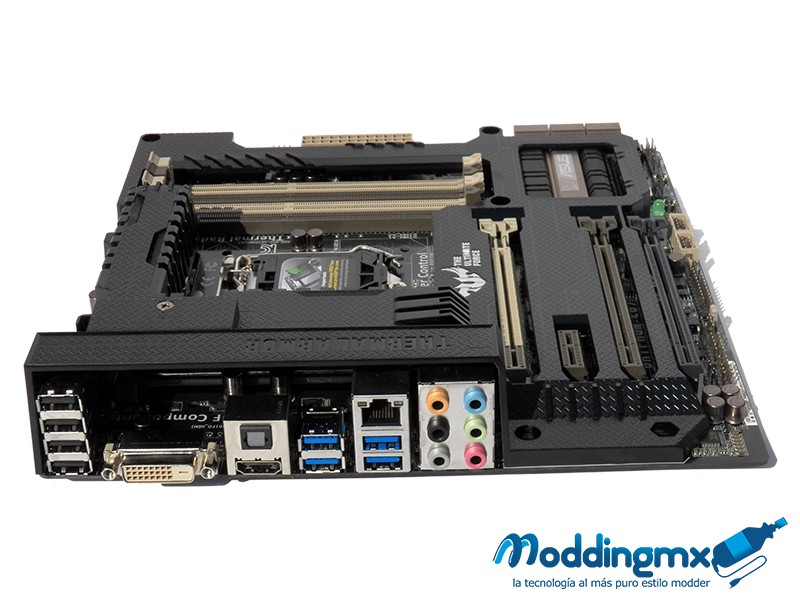

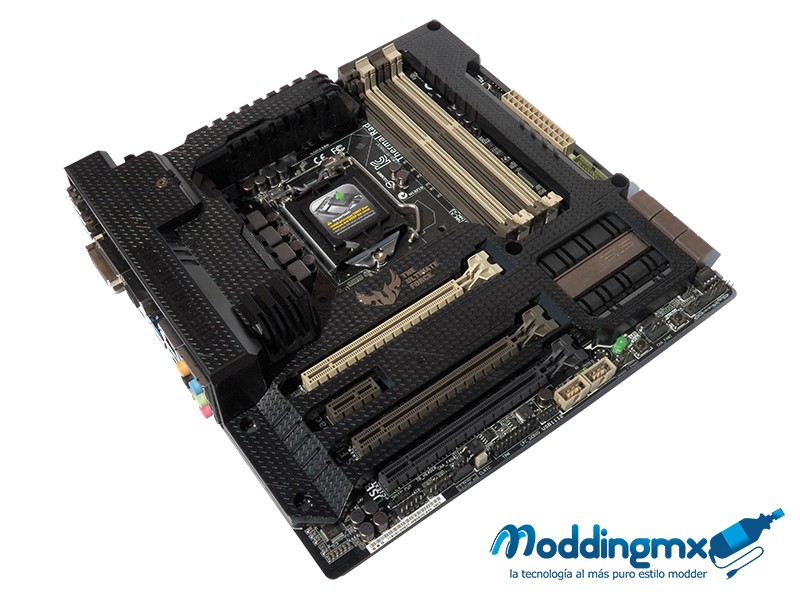

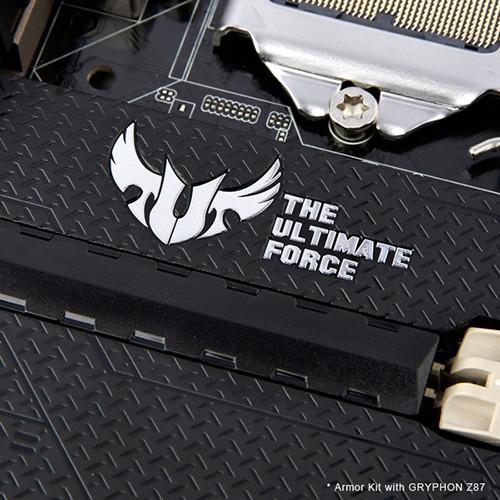

Una vez que sujetamos ambas partes podremos apreciar el aspecto que toma la tarjeta madre Gryphon Z87, haciéndose muy característico el diseño de la serie TUF.

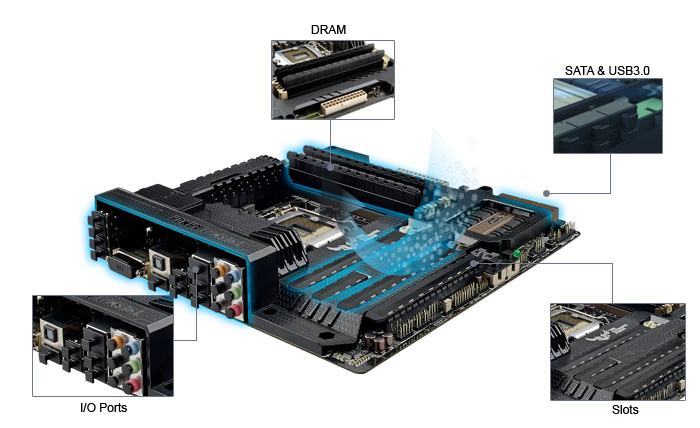

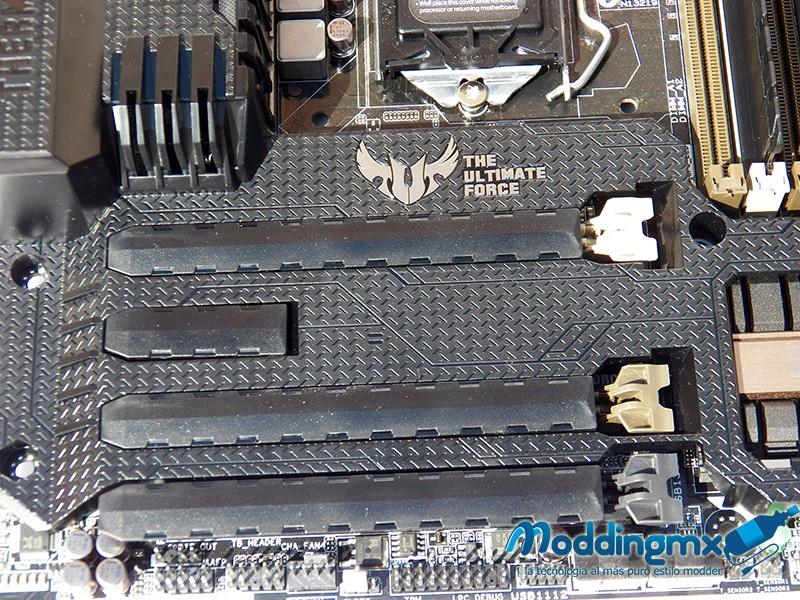

Otra de las características a destacar es Dust Defender, el cual protege nuestra tarjeta madre del polvo, aumentando con ello su vida útil.

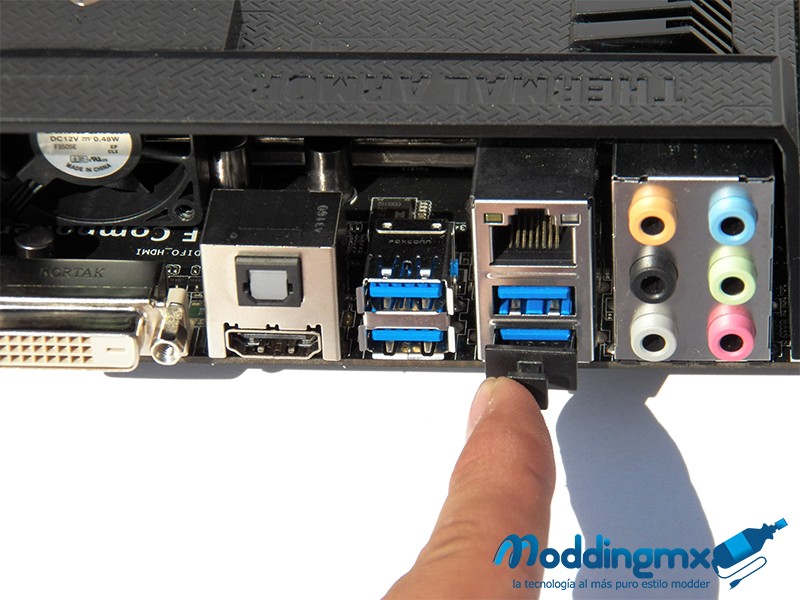

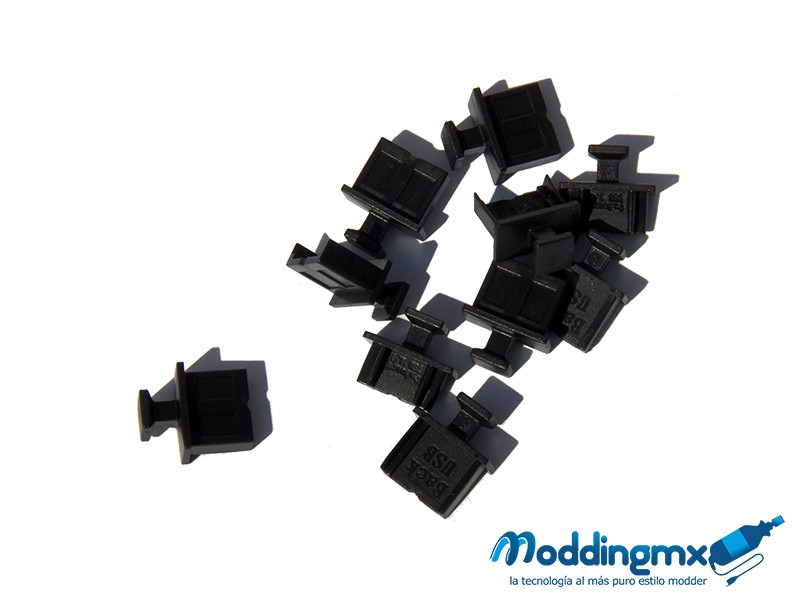

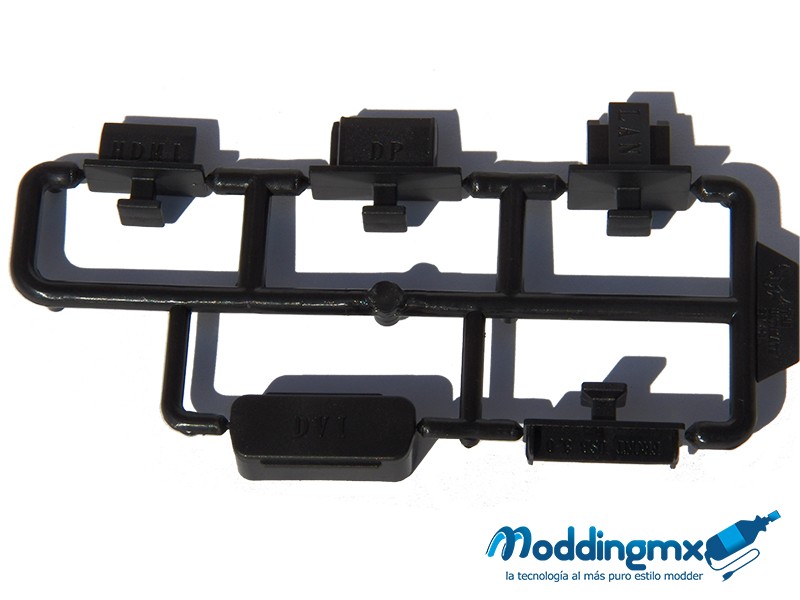

Se nos incluyen protectores para cubrir aquellos puertos que no estemos utilizando, como es el caso de USB, SATA, PCIe, Jacks de audio, Internet, etc…
Esta protección es completa ya que se incluyen protectores para las conexiones OnBoard, como es el caso de los SATA, USB 2.0 y USB 3.0.

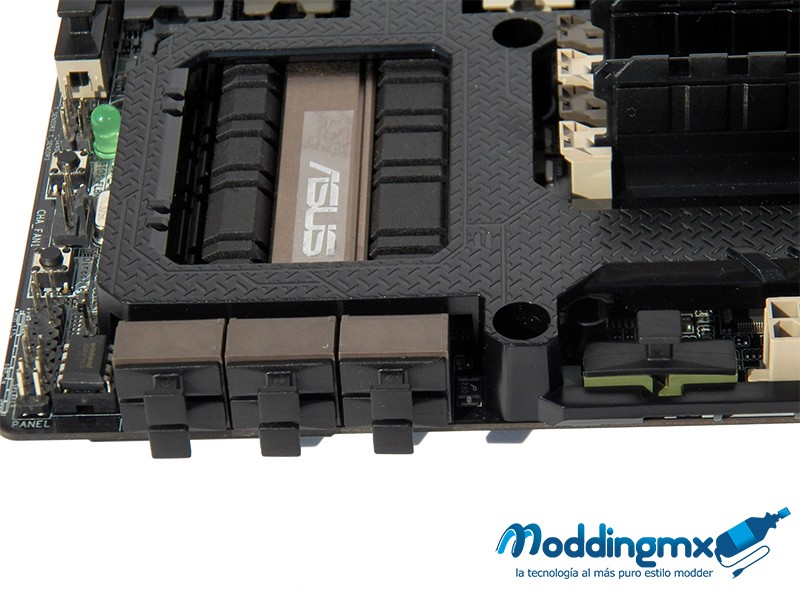

En el caso de los PCIe se incluyen los protectores para todos los puertos.

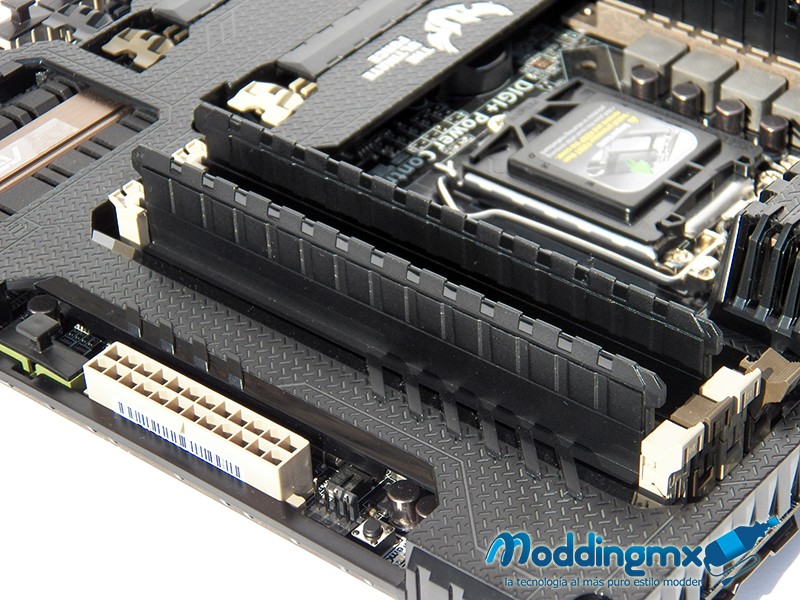

Mientras que para la memoria RAM tendremos 2 «módulos» de protección.
Definitivamente con el Armor Kit protegemos nuestra tarjeta madre de los problemas mas comunes y no solo alargamos su vida útil, si no que también le damos un toque único con grandes posibilidades de alguna modificación.
Pruebas de Rendimiento
Para la realización de las pruebas de rendimiento, se utilizó un sistema operativo recién instalado (Windows 8 – 64Bits), se instalaron todos los drivers en el DVD de instalación de la tarjeta madre, se deshabilitaron procesos que pudieran estar corriendo en segundo plano y afectaran el rendimiento del equipo durante las pruebas.

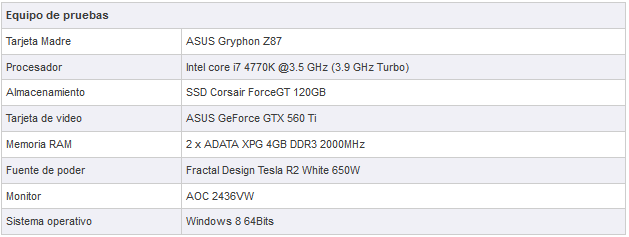

Equipo de pruebas
Resultados – Temperaturas
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_CPU.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_CPU.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_DRAM.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_DRAM.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_MoBo.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_MoBo.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_PCH.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_PCH.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_PCIE1.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_PCIE1.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_PCIE2.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_PCIE2.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_VCORE.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_VCORE.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
[SWF]https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_VCORE_Back.swf, 600, 300[/SWF]
[button link=»https://hardwareviews.com/wp-content/uploads/2013/12/Gryphon_Armor_Kit_Temperatura_VCORE_Back.swf» variation=»darkgrey»]Ver en pantalla completa[/button]
Conclusiones
Nota: Los comentarios denotados en las conclusiones son hechos en base a las pruebas realizadas así como a las tecnologías que el revisor considera importantes, siendo imparcial y objetivo. En ModdingMX se tiene la filosofía de compartir nuestras experiencias en el modding y hardware, es por ello que las conclusiones y premios otorgados quedan totalmente a cargo del revisor, confiando en su experiencia y esperando que ayude a todos aquellos que busquen lo que aquí se expone como un comentario personal.
Cuando analizamos la tarjeta madre Gryphon Z87 nos quedamos satisfechos con lo que nos ofrece ya que es una de las mejores opciones si componentes de calidad y durabilidad buscamos. Ahora analizando el Armor Kit, aditamento de la Gryphon Z87, podemos decir que es una de las mejores opciones que tenemos en cuanto al chipset Z87.
TUF Fortifier nos apoya al clásico problema de deformación del PCB de las tarjetas madre cuando colocamos tarjetas de vídeo grandes, motivo por el cual se diseño en un metal rígido el backplate. Dust Defender, el problema típico del polvo y del cual nadie se escapa, ahora ya no sera problema por los protectores que se nos incluyen en el Armor Kit y no solo los puertos traseros si no también los internos, protegiendo al máximo la tarjeta madre.
Finalmente debemos hablar de Thermal Armor, diseñado para disipar el calor de nuestros componentes gracias al ventilador incluido.
Sin duda un accesorio que va de la mano son todas las Gryphon y que vale la pena invertir un poco mas en este aditamento para alargar considerablemente la vida útil de nuestra tarjeta madre, es por ello que el Armor Kit se lleva nuestra distinción mas preciada por ser un accesorio que otorga mucho mas que solo una vista mas estética.
Agradecemos a ASUS por proporcionarnos este sample para su revisión.
